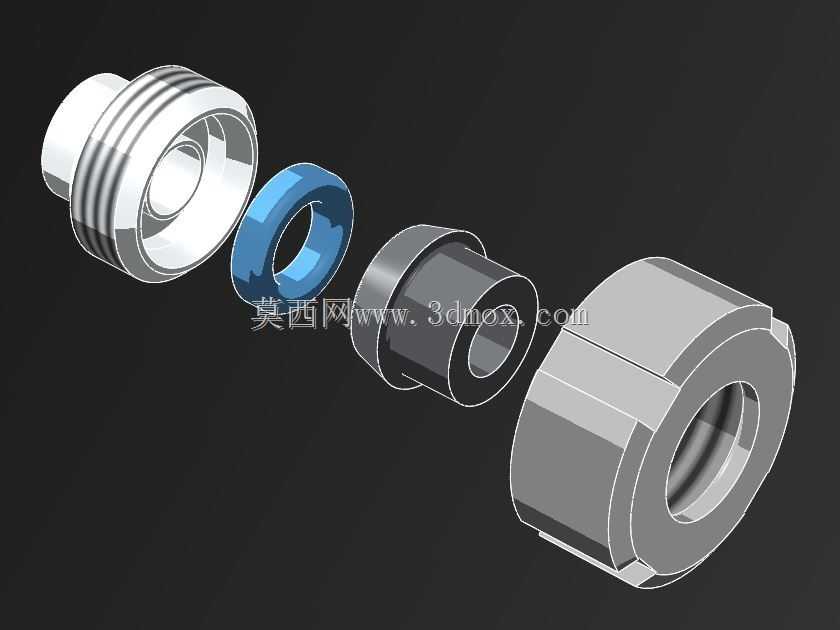

DN10规格液压接头夹紧锁紧构件

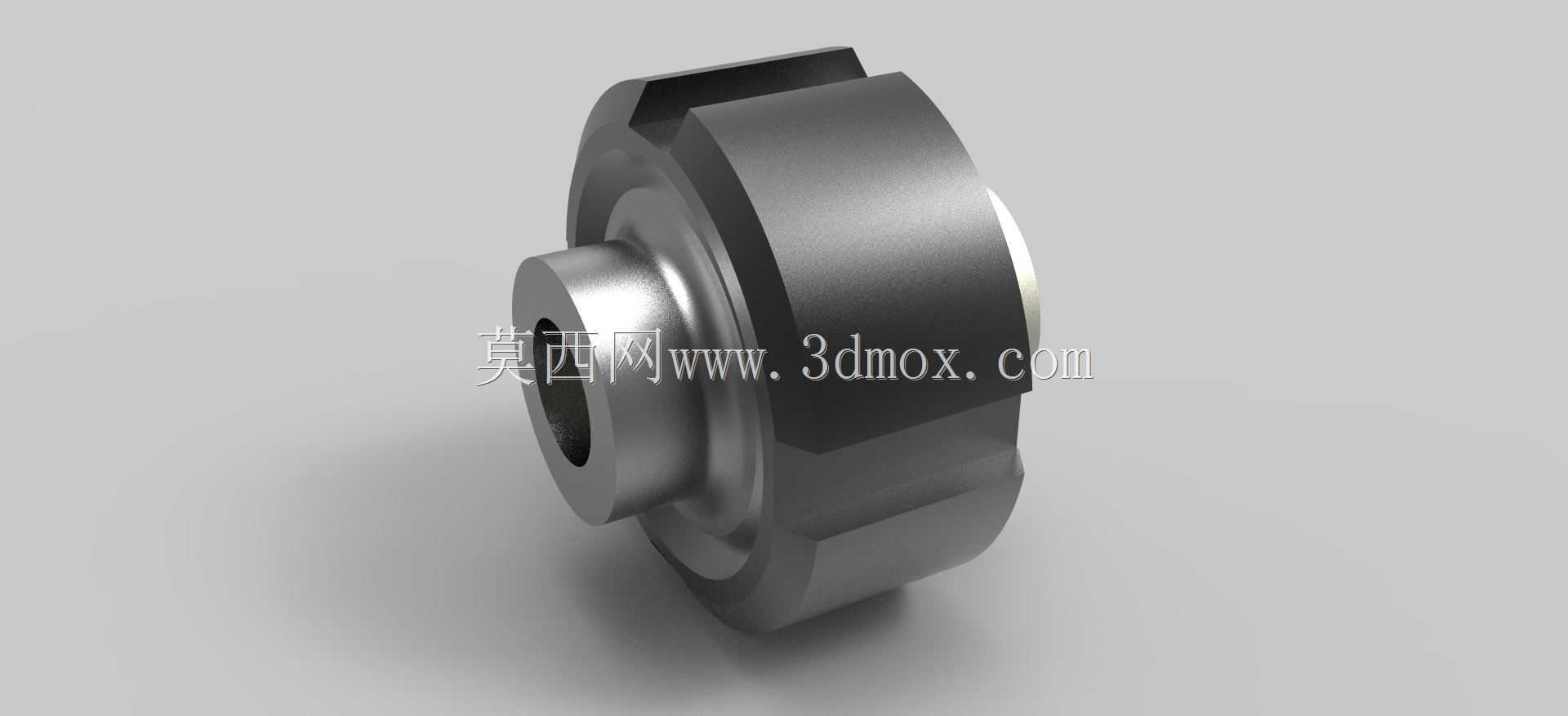

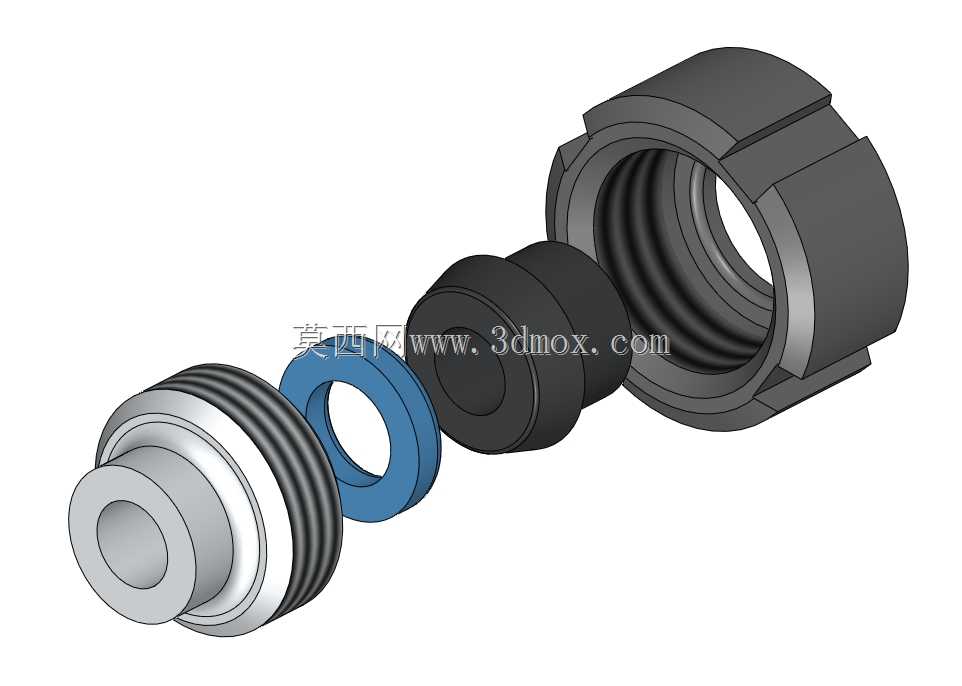

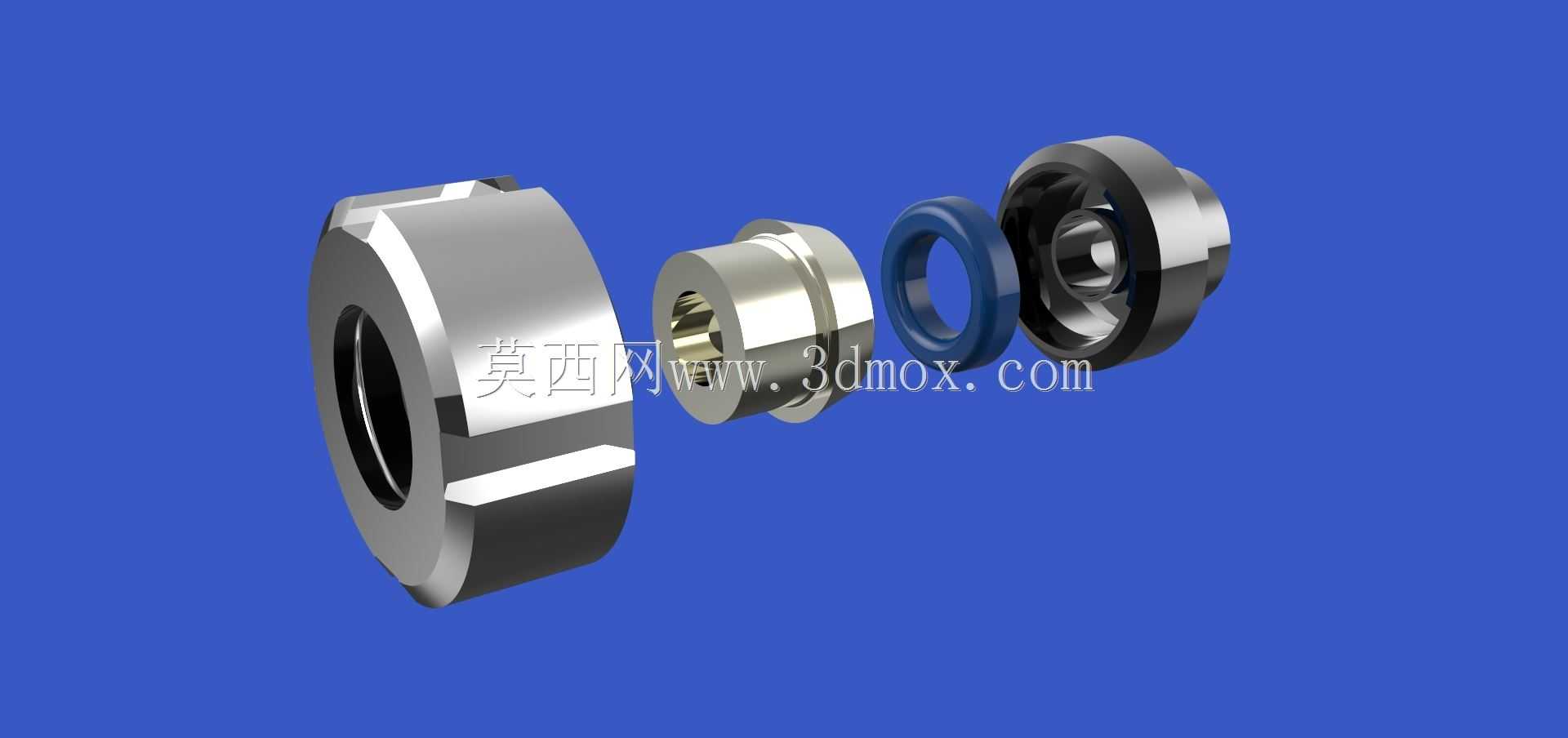

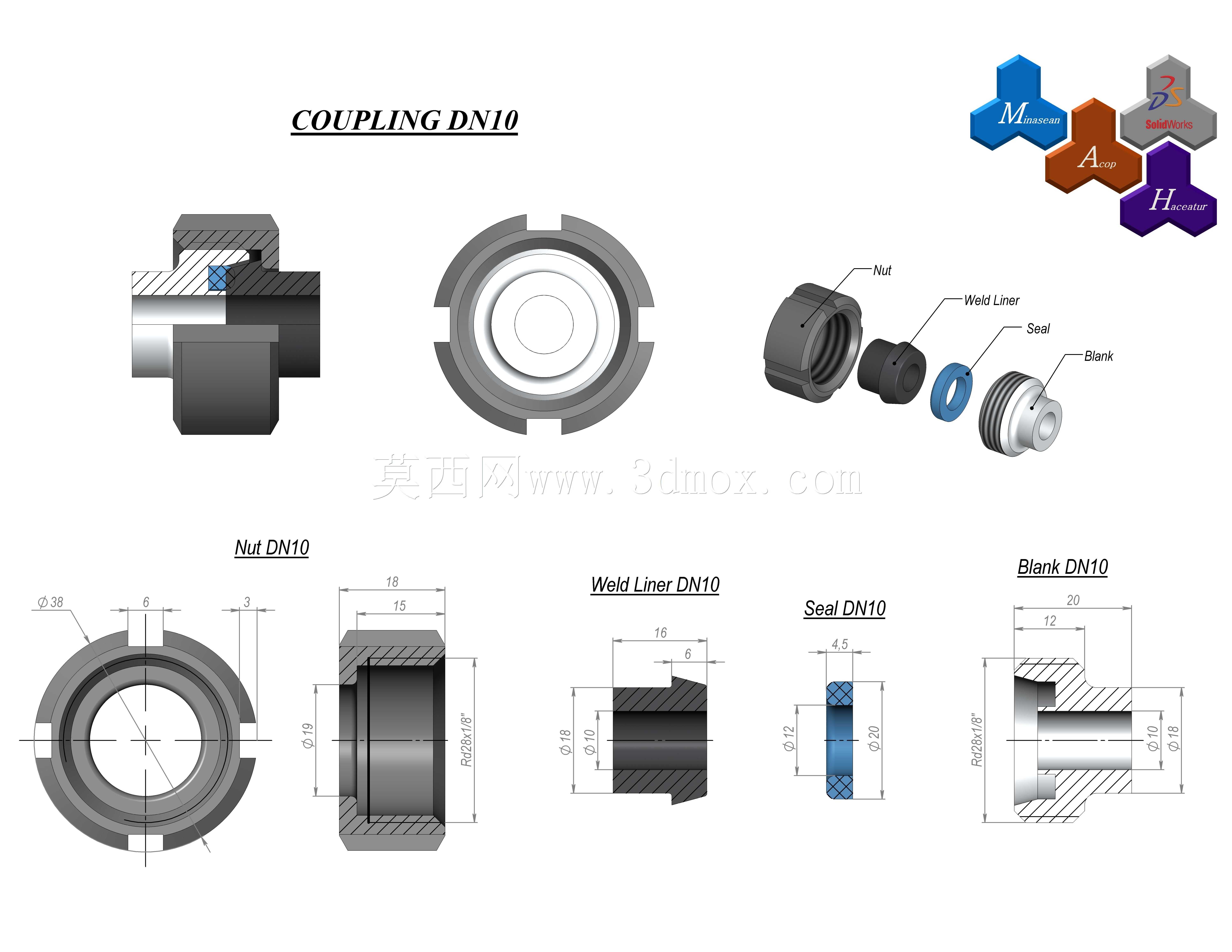

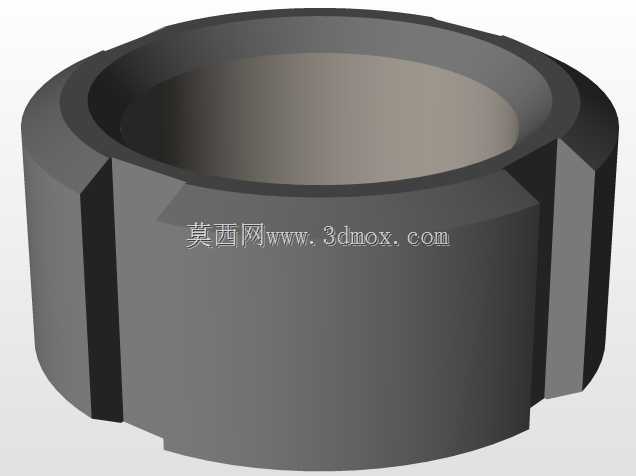

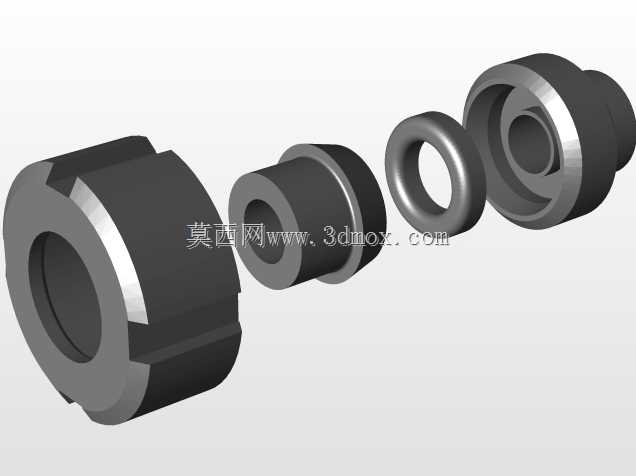

该构件主要应用于低压流体输送管路系统中，适配DN10通径的液压管路连接场景，常见于小型液压动力单元、民用供水支路、轻工流体输送设备的管路接驳位置，核心作用是在液压接头与外接管路完成插接后，通过旋紧动作提供均匀的轴向压紧力，消除接头配合面的装配间隙，避免管路带压运行时出现渗漏、松脱问题，尤其适配存在小幅振动的设备安装环境，可抵消振动带来的螺纹预紧力衰减，维持管路连接的长期密封性。从功能特性来看，该构件采用一体式回转体结构设计，外圈设置多面平切的防滑夹持位，无需专用工装即可通过普通扳手完成拧紧操作，内孔设置与液压接头外螺纹匹配的内螺纹结构，端面预留环形密封压合面，可直接挤压接头配套的密封垫圈，形成线面结合的密封结构，相比普通六角螺母，其外圈的加厚结构能承受更大的拧紧扭矩，不会因用力过大出现边角崩裂问题，适配0-1.6MPa压力区间的水、低粘度液压油等流体输送场景。在设计思路上，该构件优先考虑装配便捷性与长期使用可靠性，整体采用对称式回转结构，既便于车削加工一次成型，也能保证拧紧时受力均匀，不会出现偏载导致的密封面错位；外圈的夹持位做了圆角过渡处理，避免装配时划伤操作人员手部，同时减少应力集中点，提升构件的抗疲劳强度；内螺纹入口处设置导向倒角，装配时可快速对准接头外螺纹，降低螺纹错牙的装配风险。从安装边界来看，该构件的轴向总长度适配DN10液压接头的标准螺纹旋合长度，拧紧后不会超出接头的预留安装空间，外圈最大外径控制在合理范围，相邻管路接头的安装间距无需额外放大即可完成装配操作，内孔通径与DN10管路通径完全匹配，不会因构件缩径影响管路的流体输送效率，也不会在内部形成积液死角，适配对流体洁净度有一定要求的输送场景。
