小型乒乓球竞技足球机器人结构设计

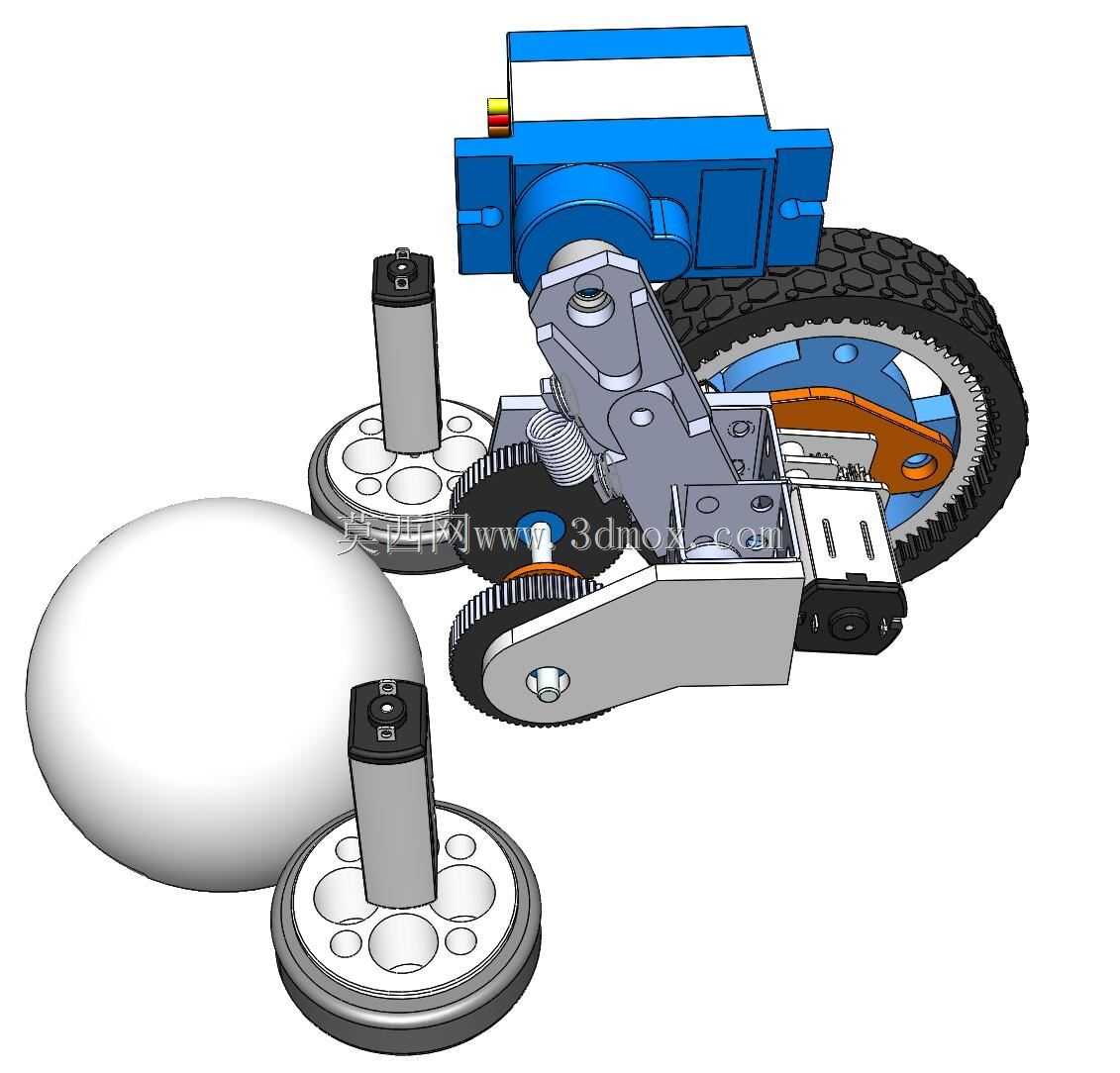

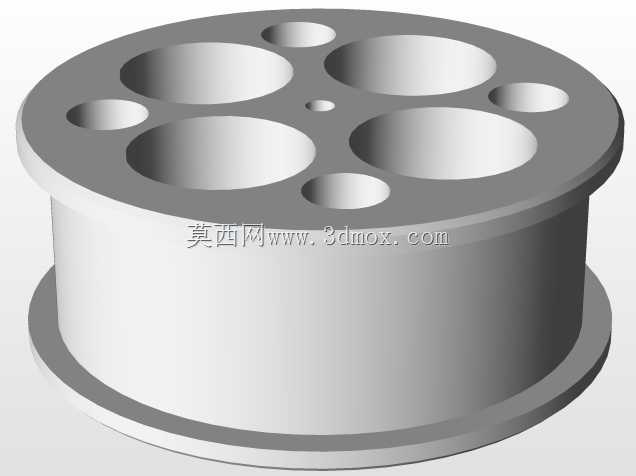

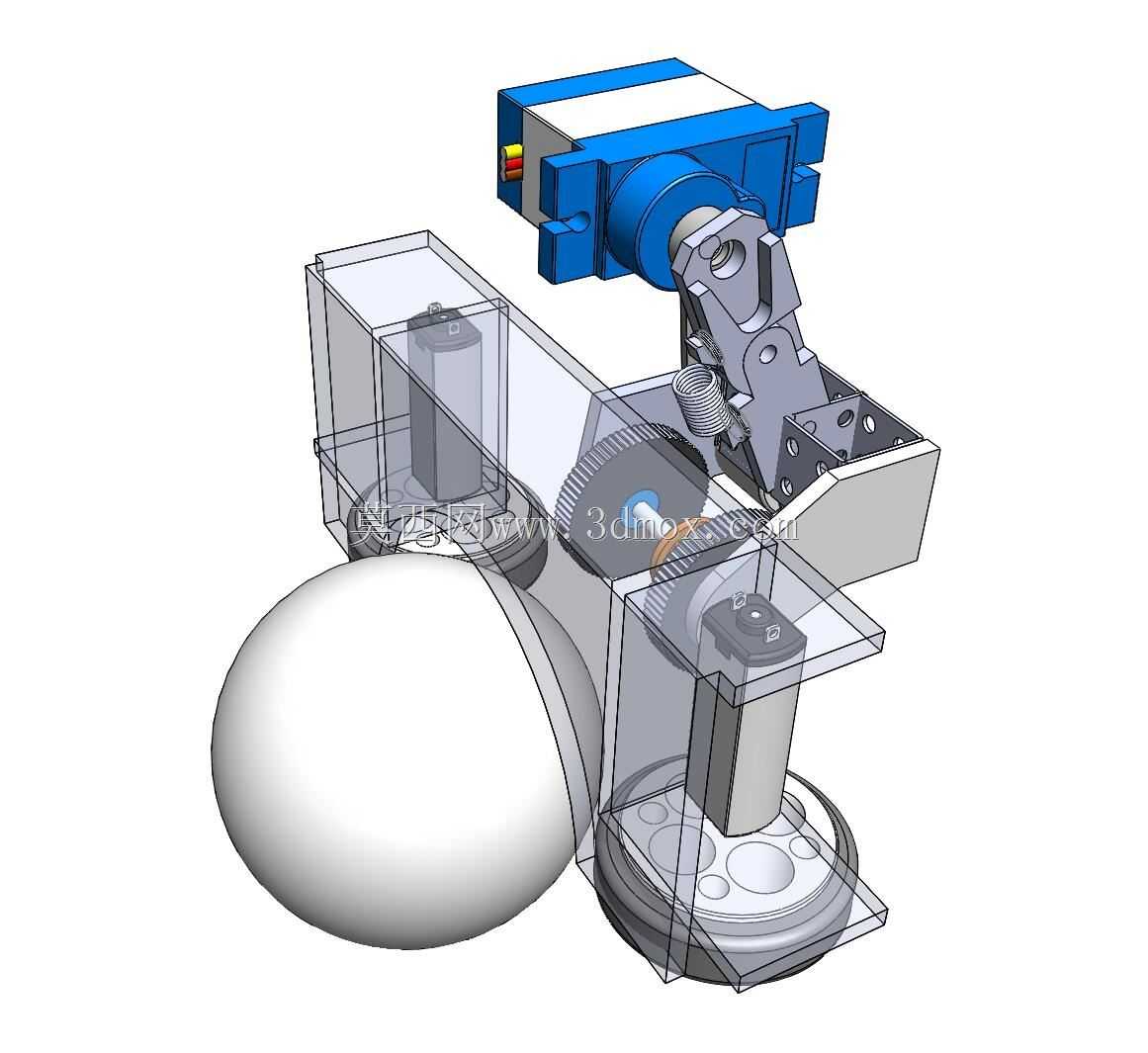

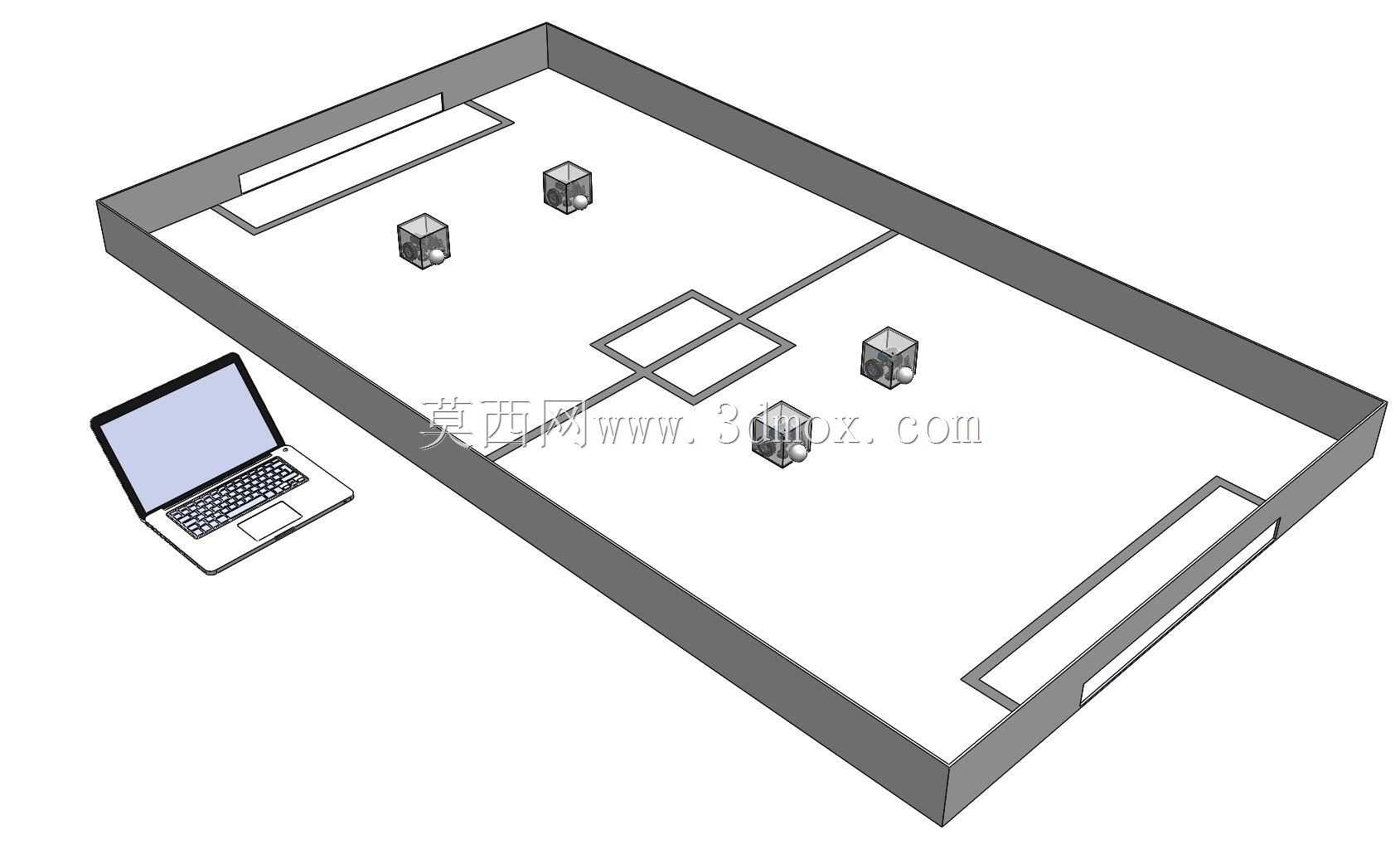

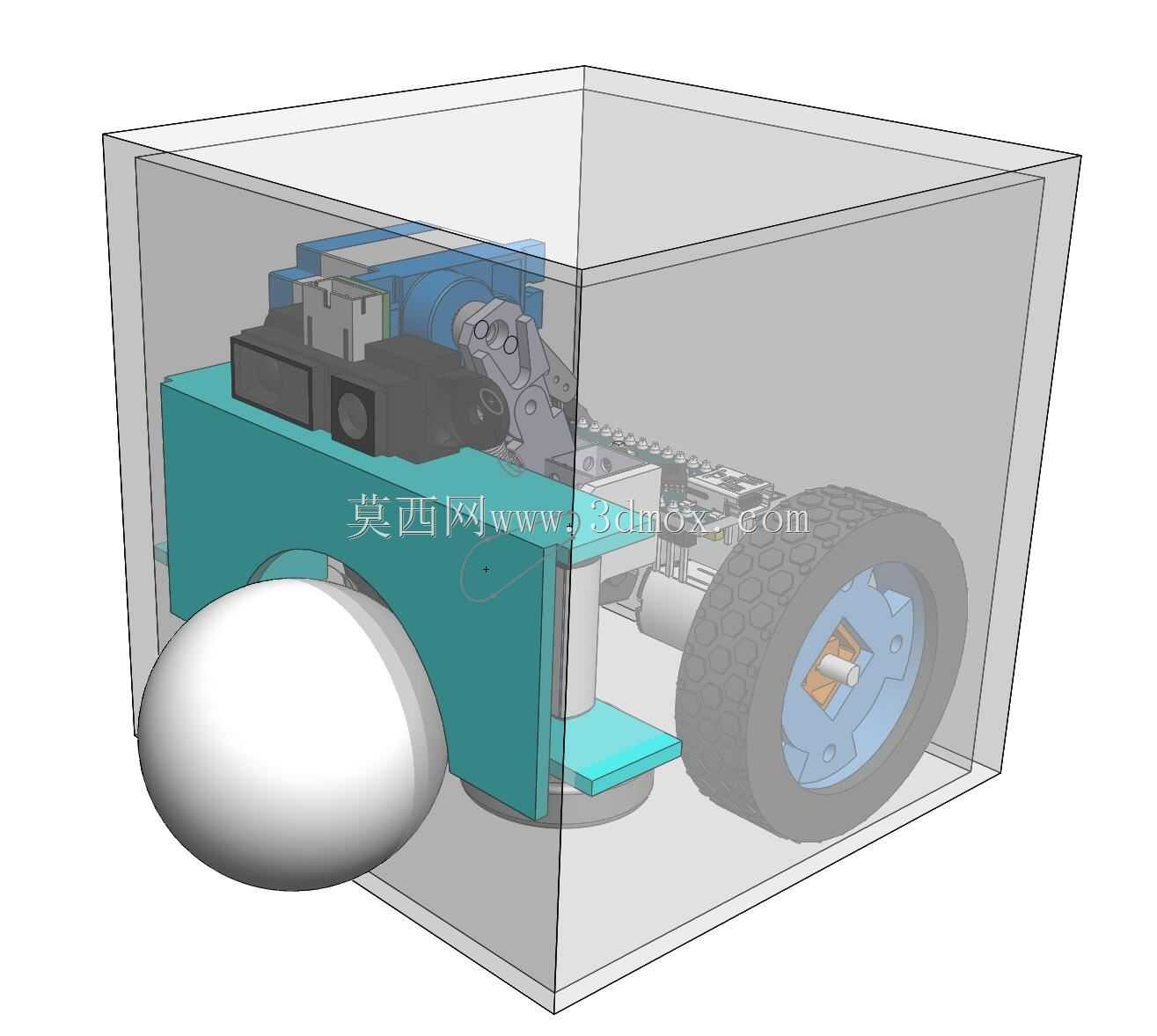

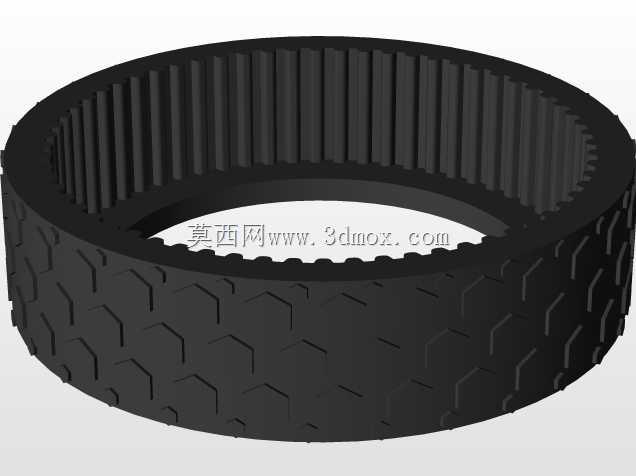

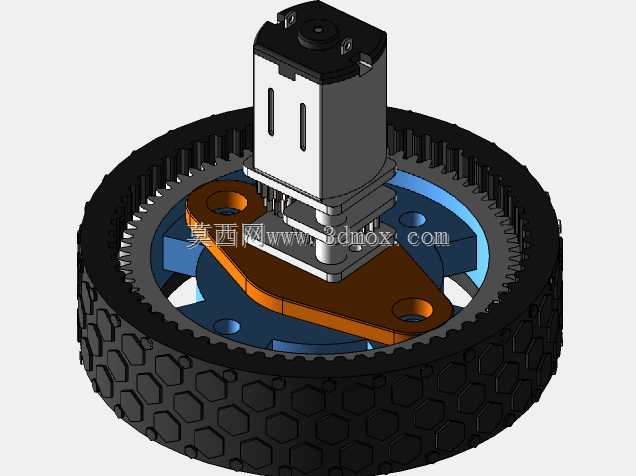

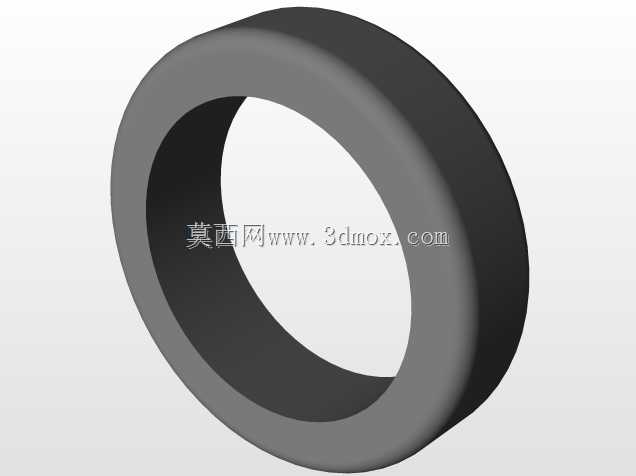

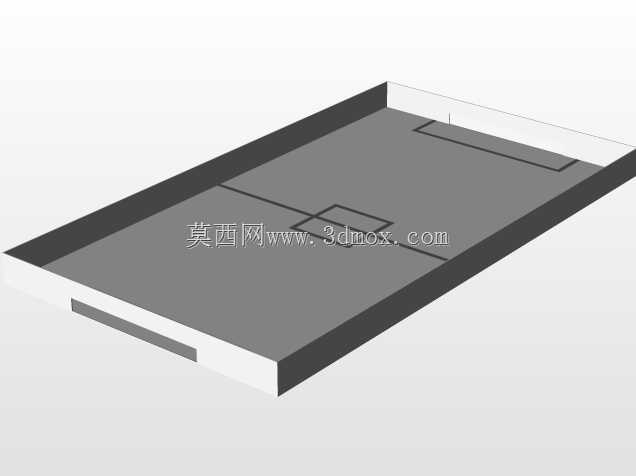

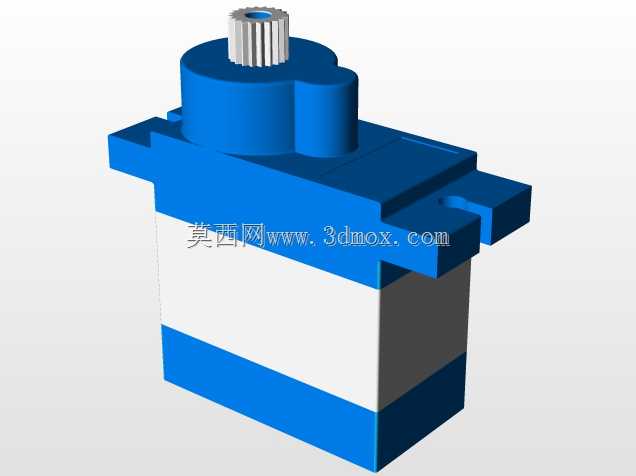

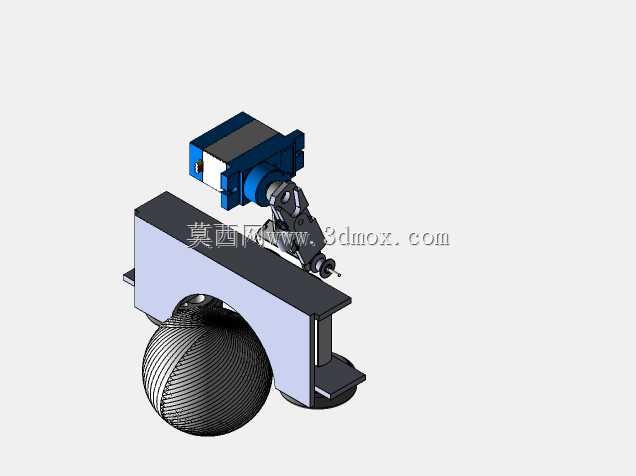

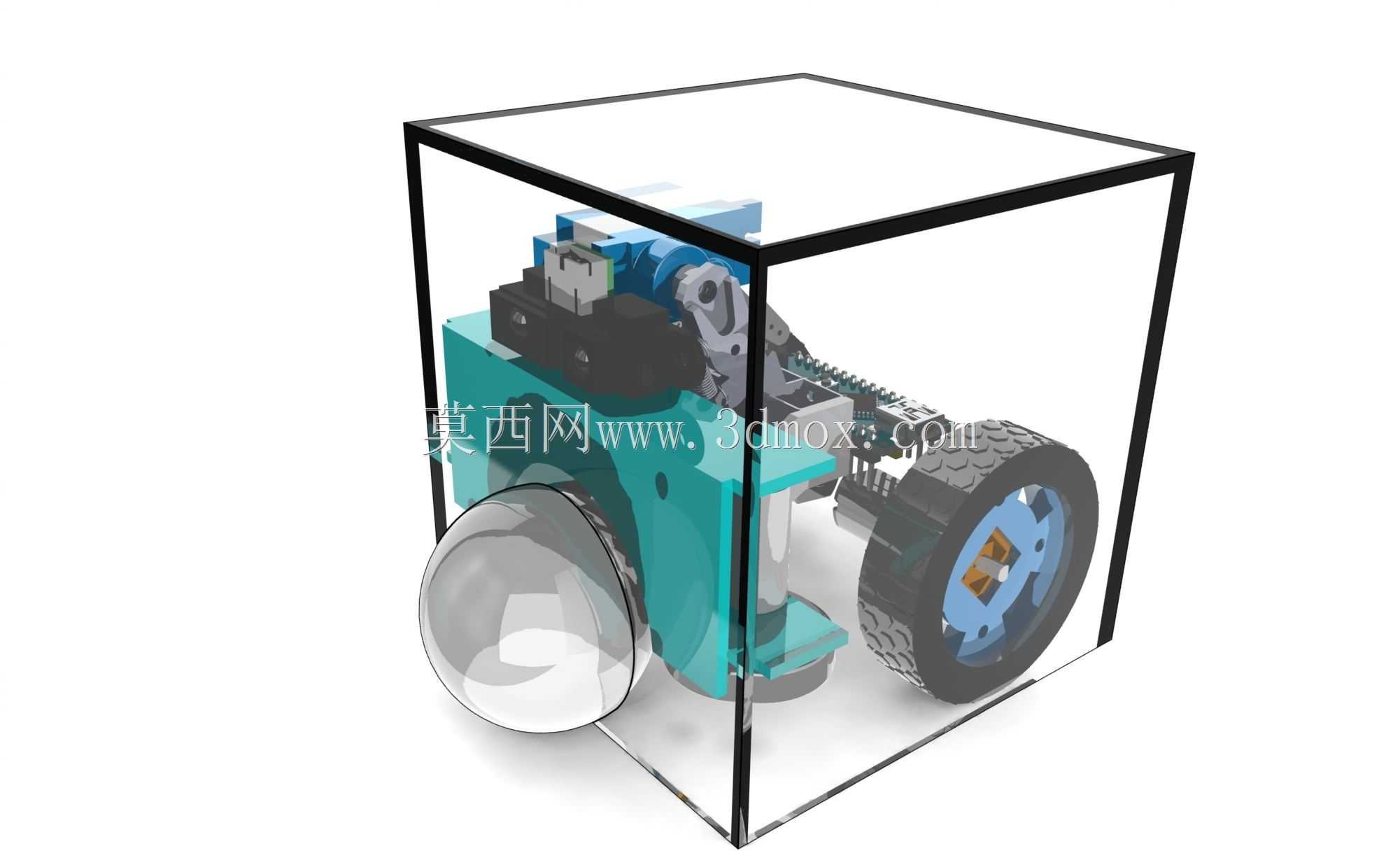

这款小型竞技类机器人主要面向青少年机器人竞赛、科教实训、桌面级趣味竞技场景打造，可作为机器人工程专业课程设计实践载体、青少年科创赛事参赛原型，也可用于桌面互动娱乐场景，替代传统大型足球机器人完成小场地内的球类对抗竞技，适配乒乓球作为竞技用球，大幅降低了竞技场地的搭建门槛与使用空间要求。设备核心用途是在划定的小型封闭竞技区域内，完成乒乓球的夹持、带球移动、定向发射、对抗攻防等动作，实现类似足球运动的竞技对抗效果，帮助使用者理解移动机器人运动控制、执行机构联动设计的核心逻辑。产品核心功能特性集中在运动与发球两大系统，运动层面采用双水平差速驱动轮布局，搭配前部万向支撑球结构，可实现原地转向、小半径急转、直线加减速等灵活运动动作，能够在狭小的透明竞技罩内完成快速变向、带球突破等竞技动作，驱动轮采用带防滑纹理的橡胶轮面，在光滑的硬质竞技台面上可提供足够抓地力，避免急转打滑；发球系统采用垂直伺服驱动的踢球器结构，通过伺服电机带动击球摆臂完成蓄力击发动作，可根据击球摆臂的蓄力行程调整发球力度，配合差速驱动的走位调整，能够实现不同角度、不同距离的球体推送与射门动作，两种结构的联动配合可让乒乓球的运动轨迹更具多变性，提升竞技过程的趣味性与对抗性。设计思路上围绕小型化、高灵活性、结构易装配三个核心方向展开，整体结构采用模块化拆分设计，将驱动模块、击球模块、主控安装模块、支撑模块独立拆分，既方便后期调试更换部件，也便于学习者拆解理解各部分的运作逻辑；整体外轮廓适配方形透明竞技防护罩的安装边界，所有运动部件均不超出防护罩的内部净空范围，避免运动过程中与防护罩发生剐蹭卡滞，前部的击球机构预留了足够的乒乓球容纳空间，可稳定贴合球体完成击球动作，不会出现卡球、漏球问题；驱动轮与支撑球的安装高度经过精准调校，保证整机重心落在两轮与支撑球构成的三角形支撑区域内，快速移动与急转向时不会发生侧翻，垂直布置的伺服击球器安装在机体中部位置，击球点正对乒乓球的中心高度，保证击球时球体受力均匀，不会出现击球跑偏、球体飞出场外的问题。整机所有传动部件均做了外露防护设计，避免运动过程中夹手或卷入杂物，适配教学场景下的安全使用要求。
