工业重型线缆收放支撑卷筒结构设计

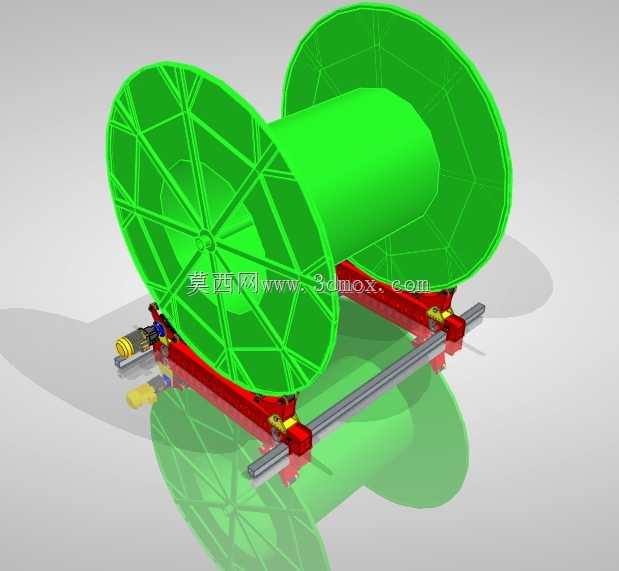

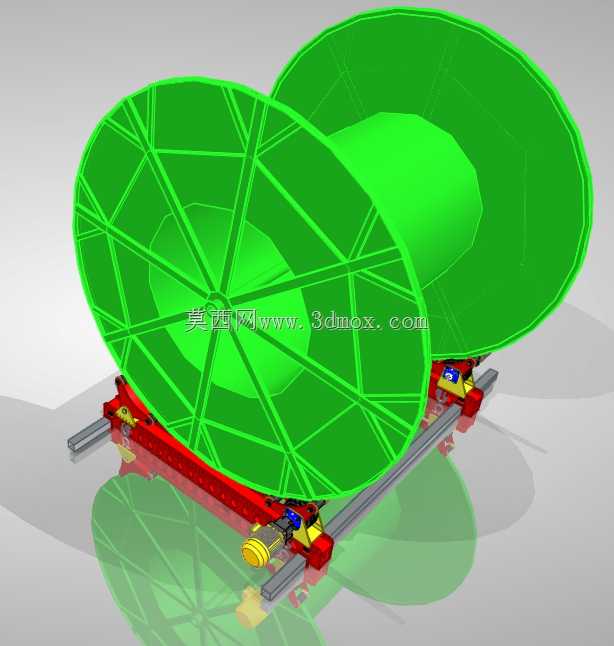

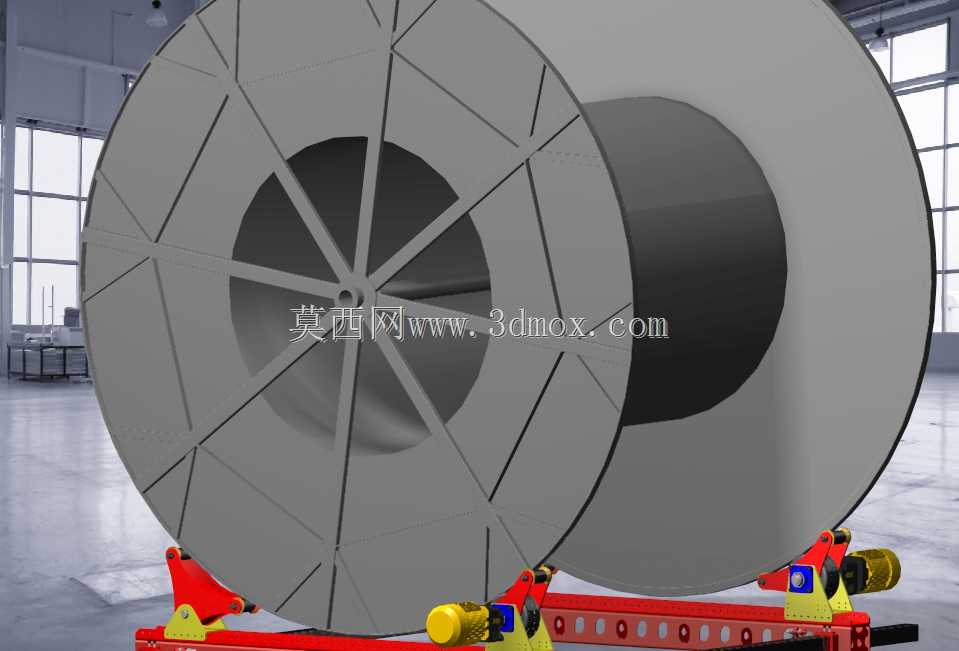

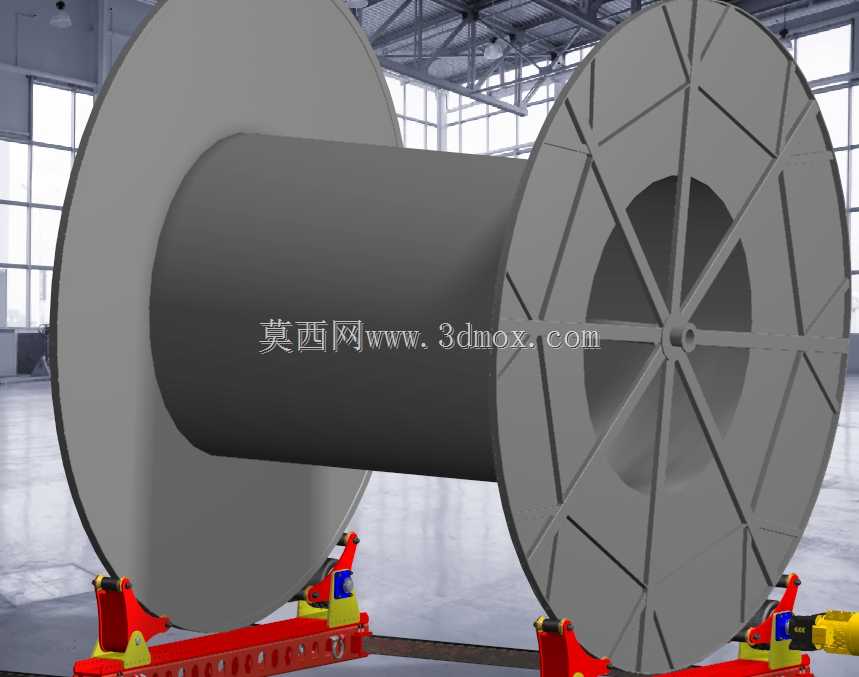

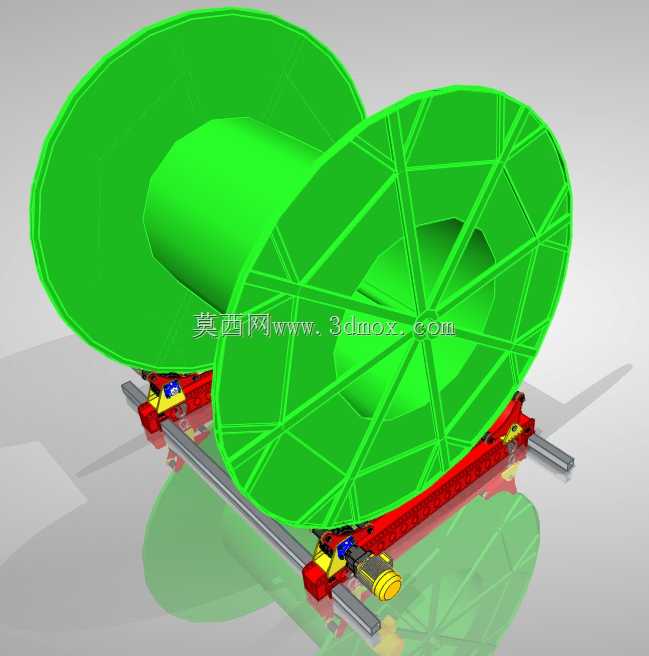

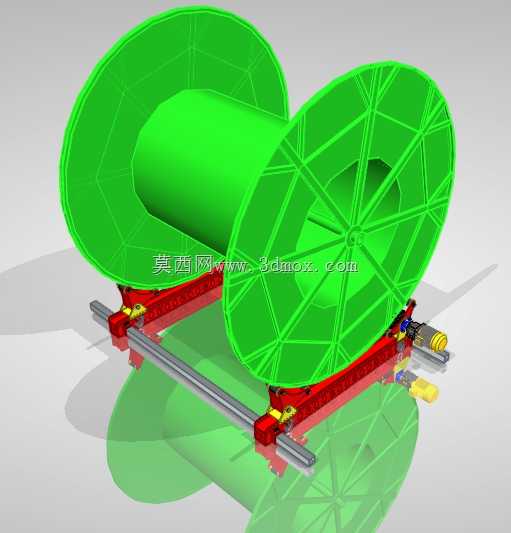

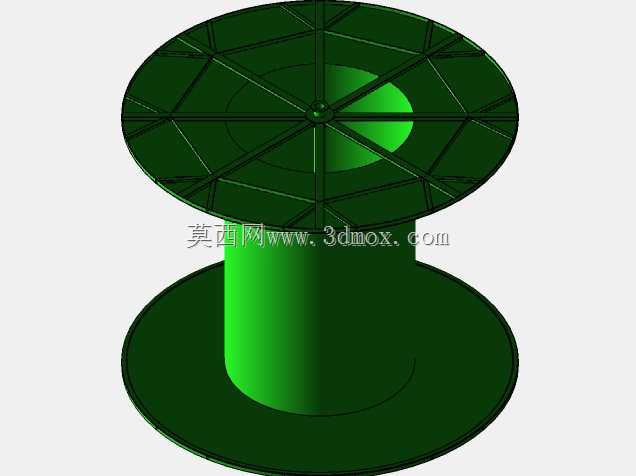

该结构主要面向电力施工、矿山作业、港口装卸、大型厂区布线等需要长距离线缆临时敷设、转运与存储的作业场景，作为大规格电力电缆、通信光缆、重型橡套线缆的承载收放载体，解决长距离线缆转运过程中易缠绕、外皮磨损、排布混乱的痛点，适配短距离线缆转场、临时供电线路铺设、工程线缆仓储周转等实际作业需求。整体采用双侧法兰加中间筒体的经典工字轮结构，中间筒体为等径直筒设计，表面做平滑过渡处理，避免收放线缆时剐蹭线缆外绝缘层，筒体直径经过受力核算，匹配常规重型电缆的最小弯曲半径要求，防止线缆过度弯折造成内部线芯损伤、绝缘层开裂的问题。两侧法兰采用辐条式加强结构，以中心轮毂为原点呈放射状布置加强筋，在保证整体结构刚度、承受线缆侧向挤压力的前提下，大幅降低卷筒自身重量，减少材料消耗，同时辐条间的镂空结构方便作业时穿入吊装索具，适配车间行车、现场起重设备的吊装转运需求，法兰边缘做圆弧卷边处理，避免尖锐棱边划伤作业人员与线缆表层。底部配套的支撑托架采用双侧对称支撑结构，托架上设置与卷筒中心轴匹配的支撑位，可实现卷筒的顺畅转动，托架底部设置防滑固定结构，放置在平整地面时不会随卷筒转动发生移位，托架上集成的锁止结构可在收线完成后固定卷筒，防止线缆松脱散落。设计过程中优先考虑结构的受力合理性，整体承载能力匹配大截面重型线缆的满盘重量，筒体与法兰的连接位置做加厚过渡处理，避免满盘承载时出现焊缝开裂、法兰变形的问题，中心轴孔的尺寸适配行业通用的卷筒支撑轴规格，可直接适配现有多数线缆收放设备的安装接口，无需额外制作转接件。整体外形尺寸兼顾了存储堆叠与运输要求，法兰外径与筒体长度的比例经过优化，堆叠放置时不会出现侧翻，同时可适配常规货运车辆的货箱内部宽度，方便长途转运，安装时仅需将卷筒中心轴架设在对应支撑位即可完成部署，无需复杂的现场组装工序，作业人员可快速完成设备架设，提升现场布线作业的效率。
