一体式防松紧固件组合结构设计

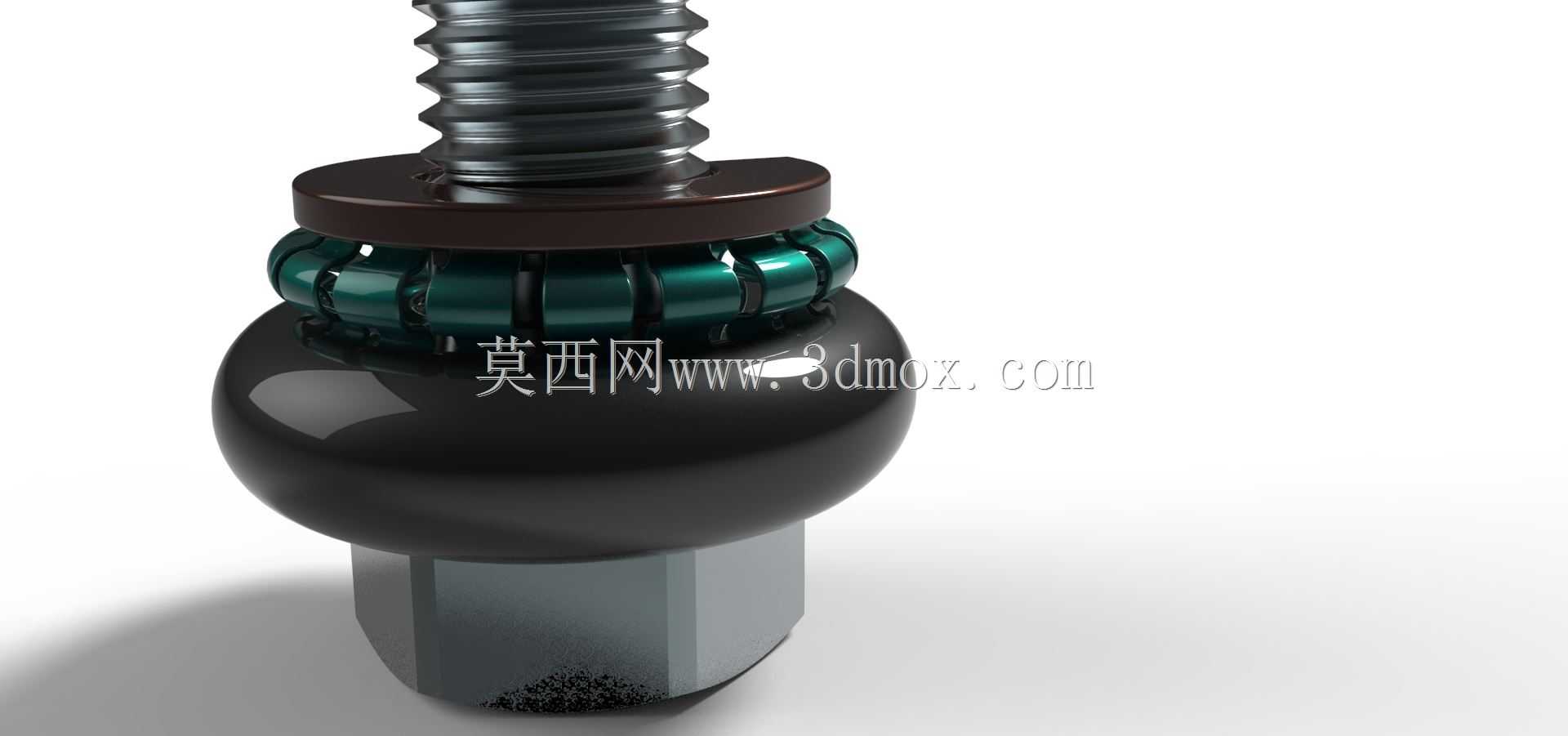

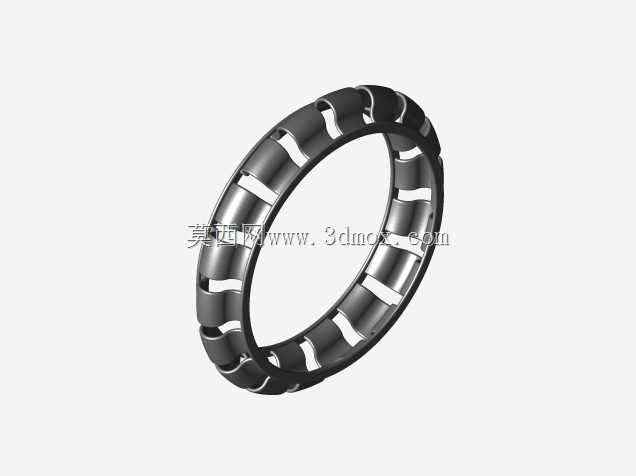

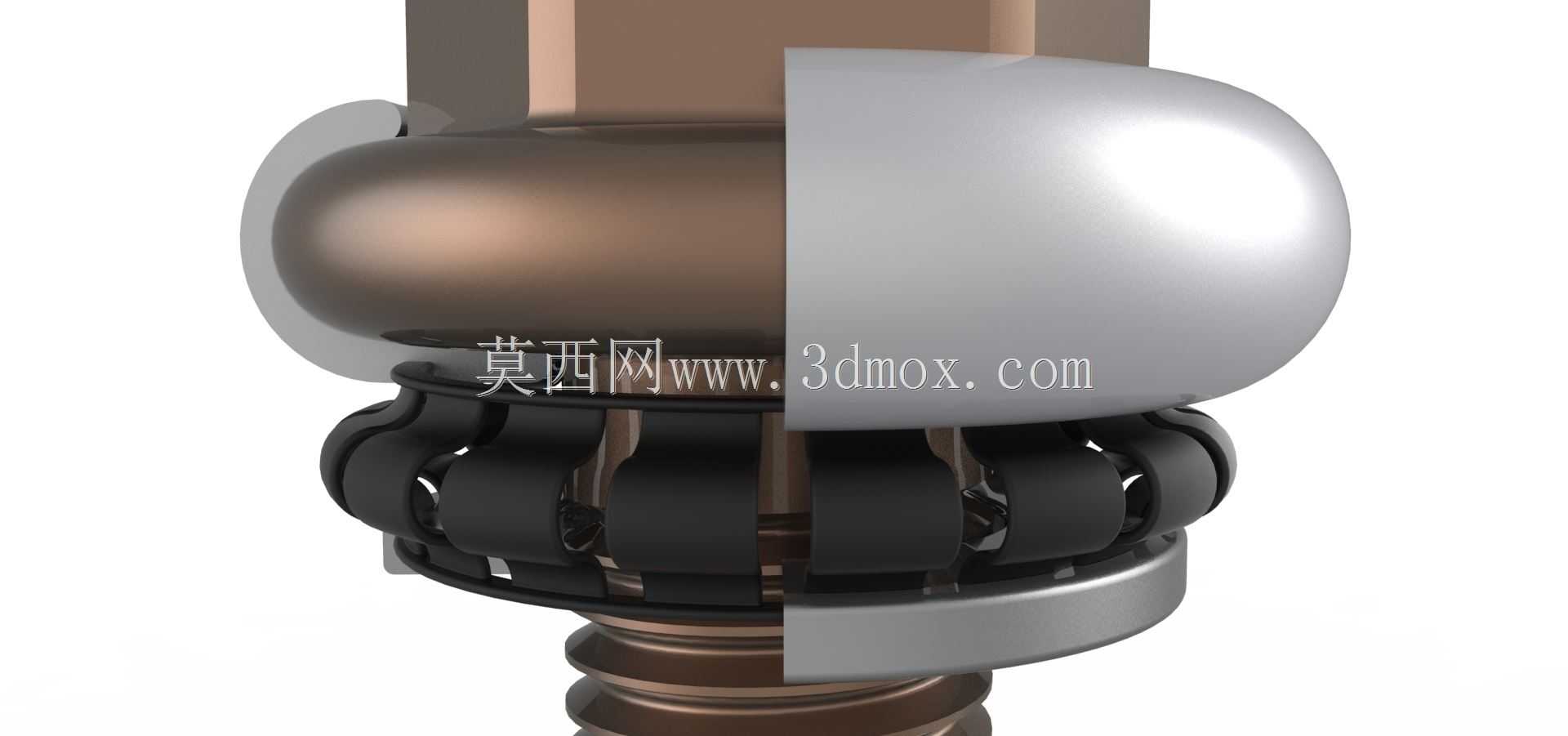

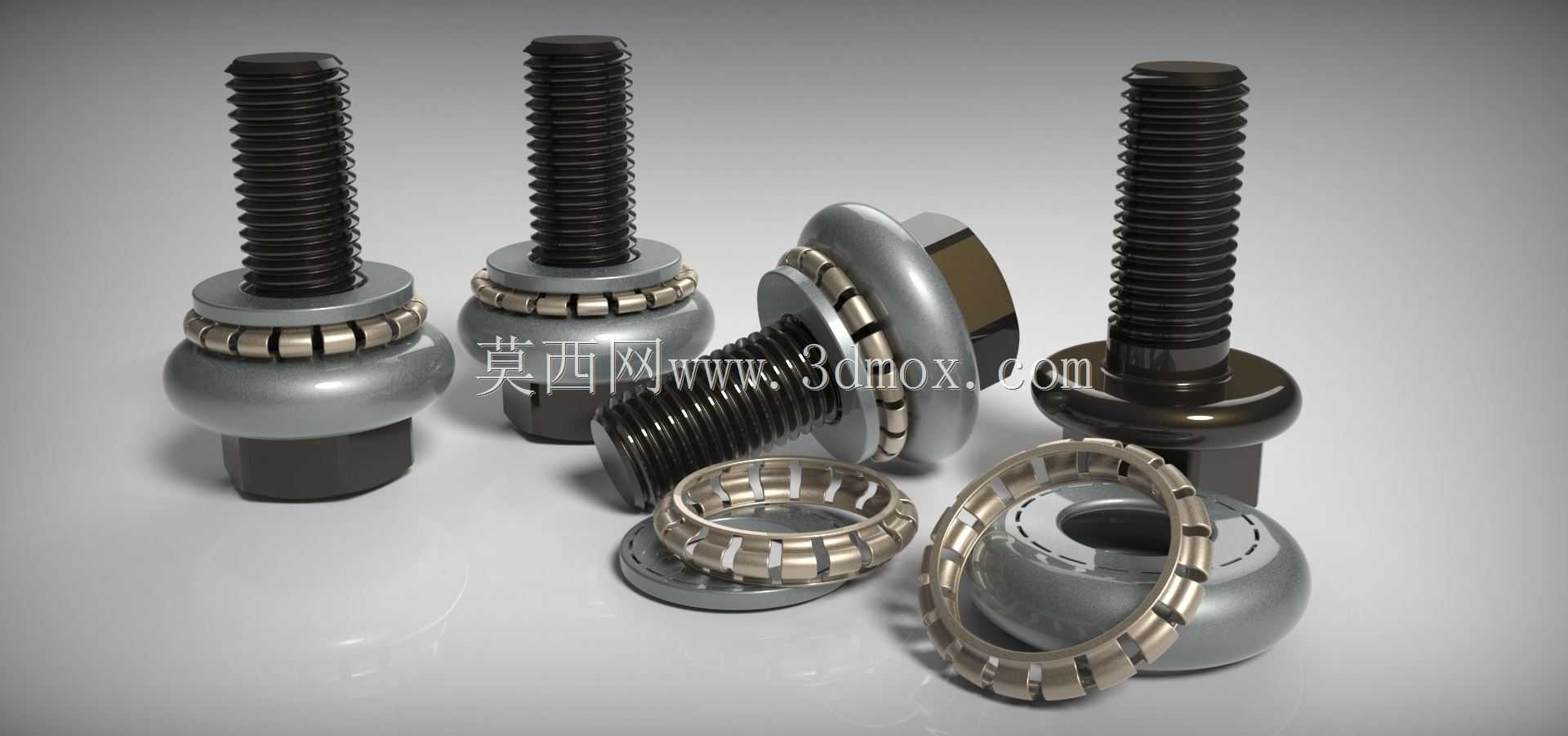

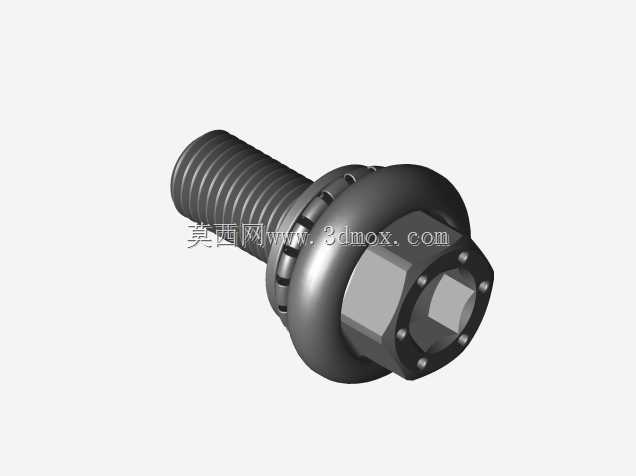

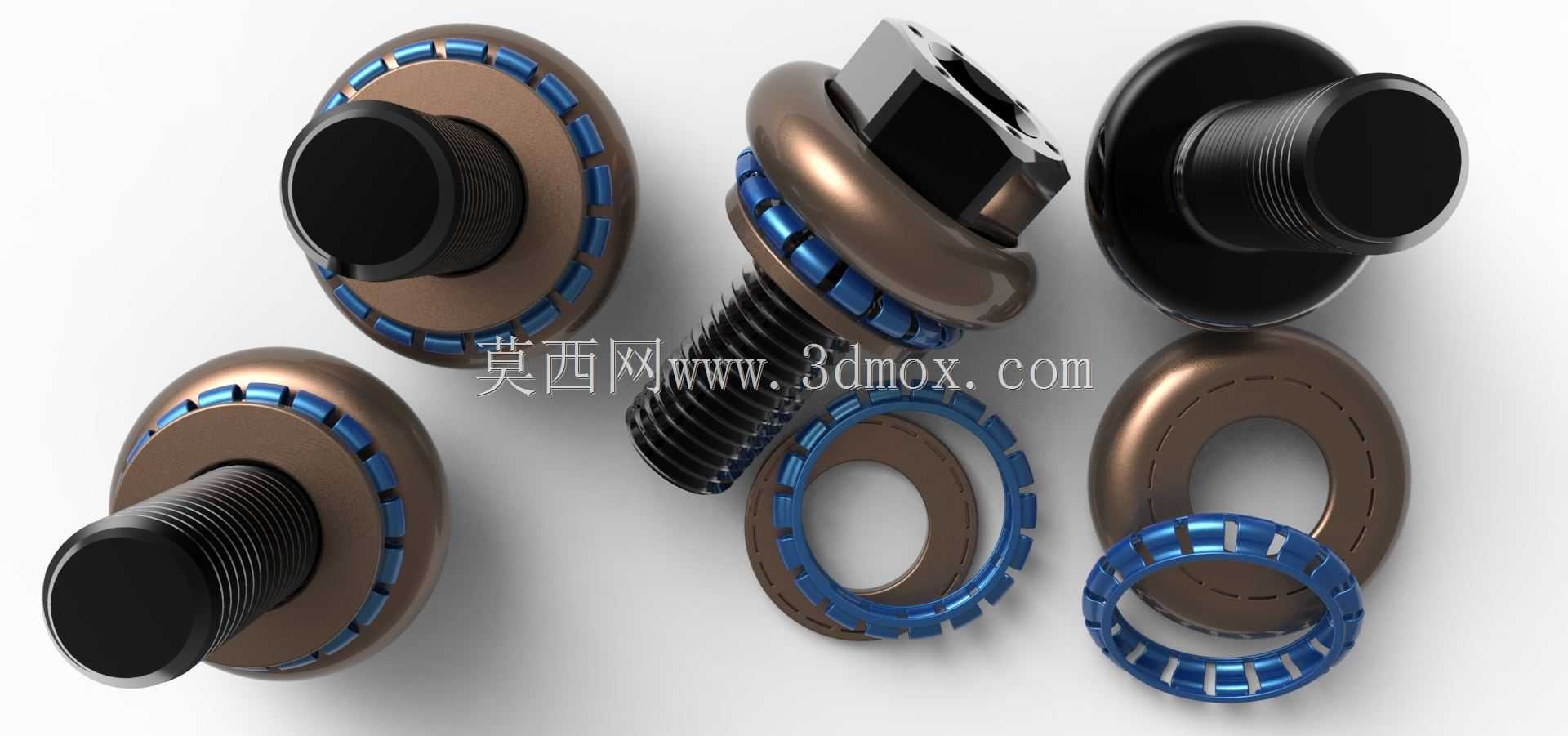

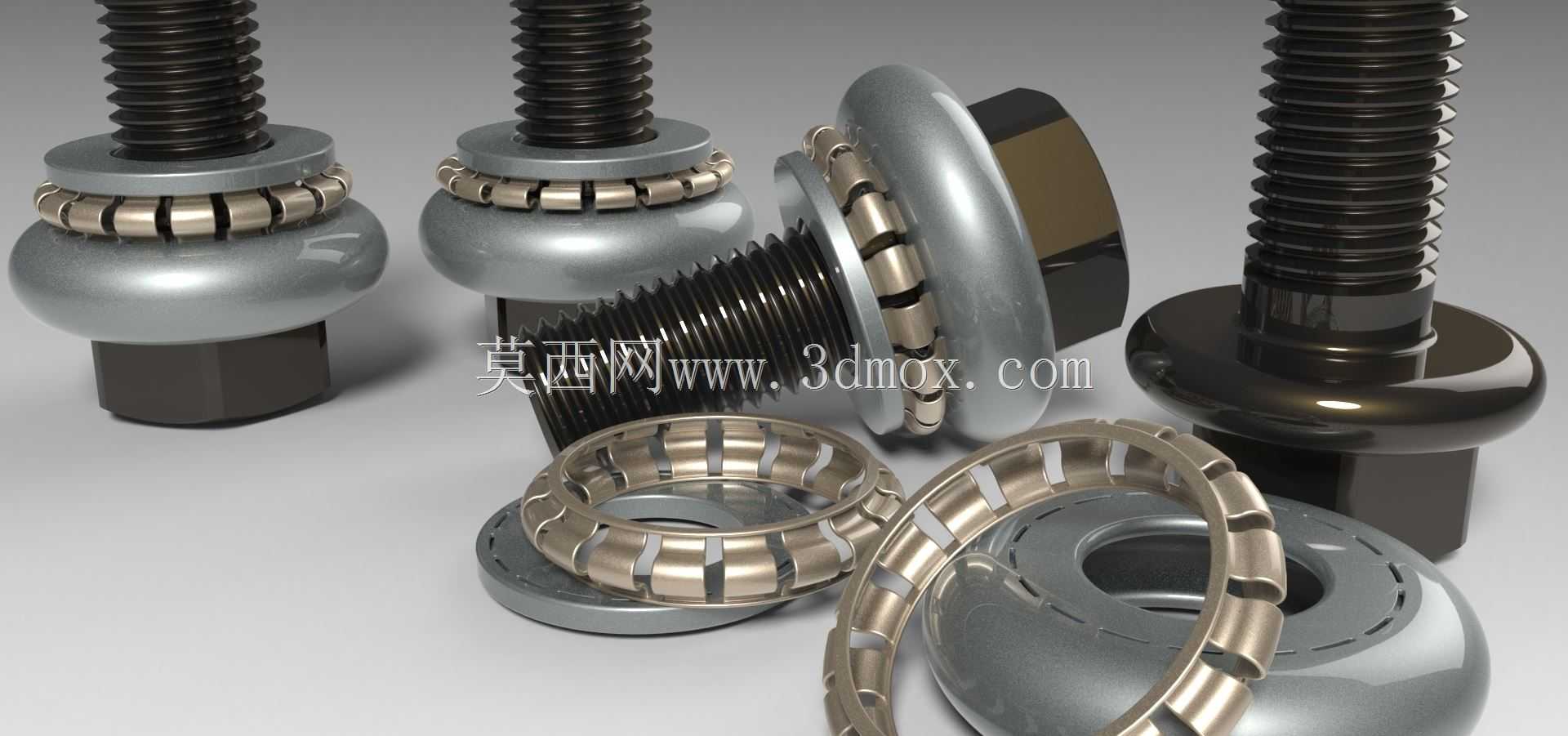

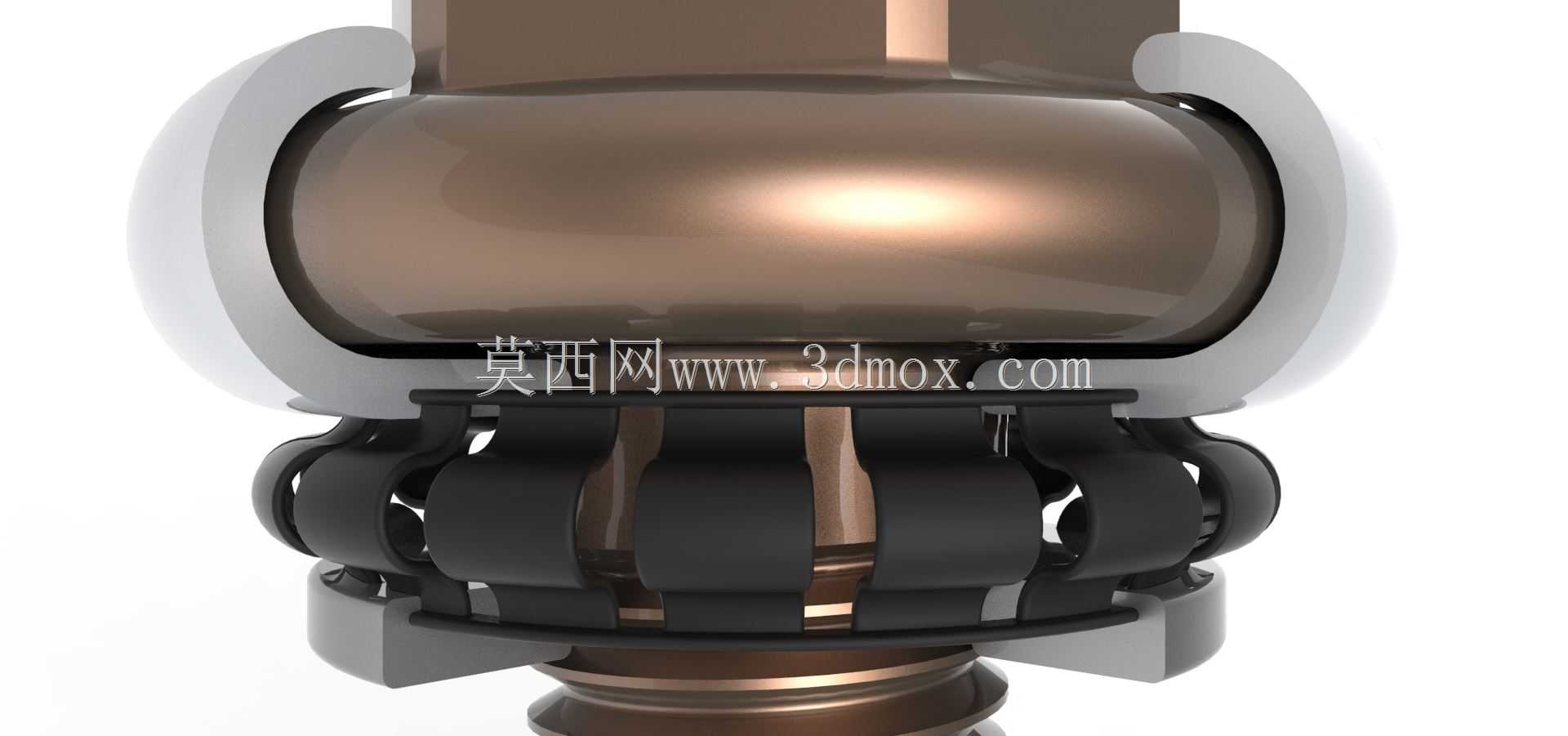

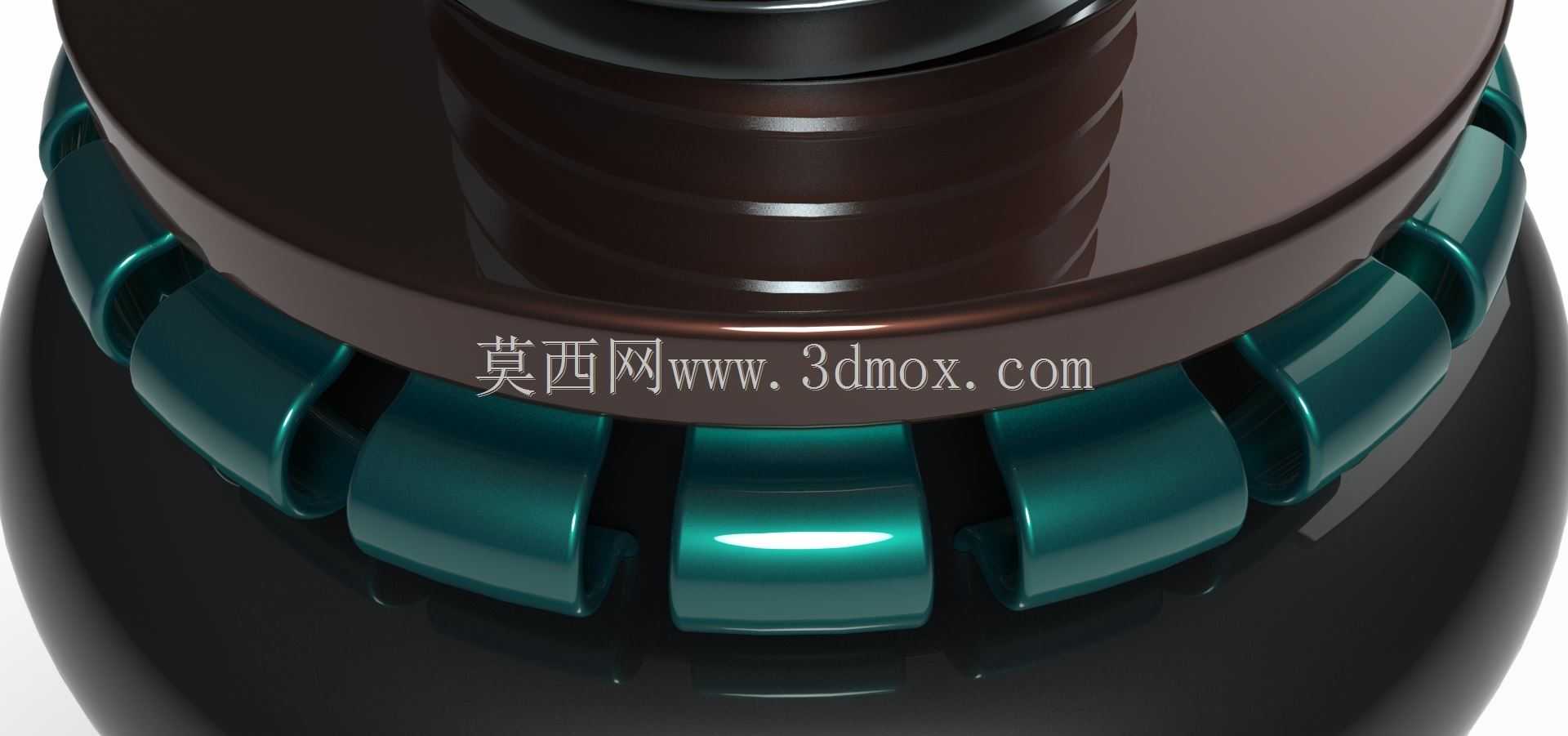

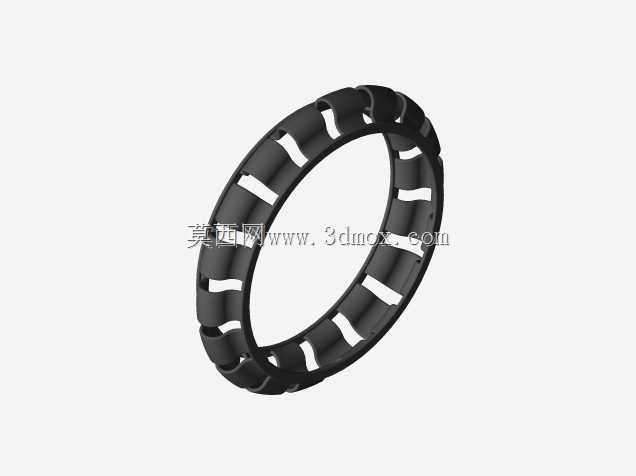

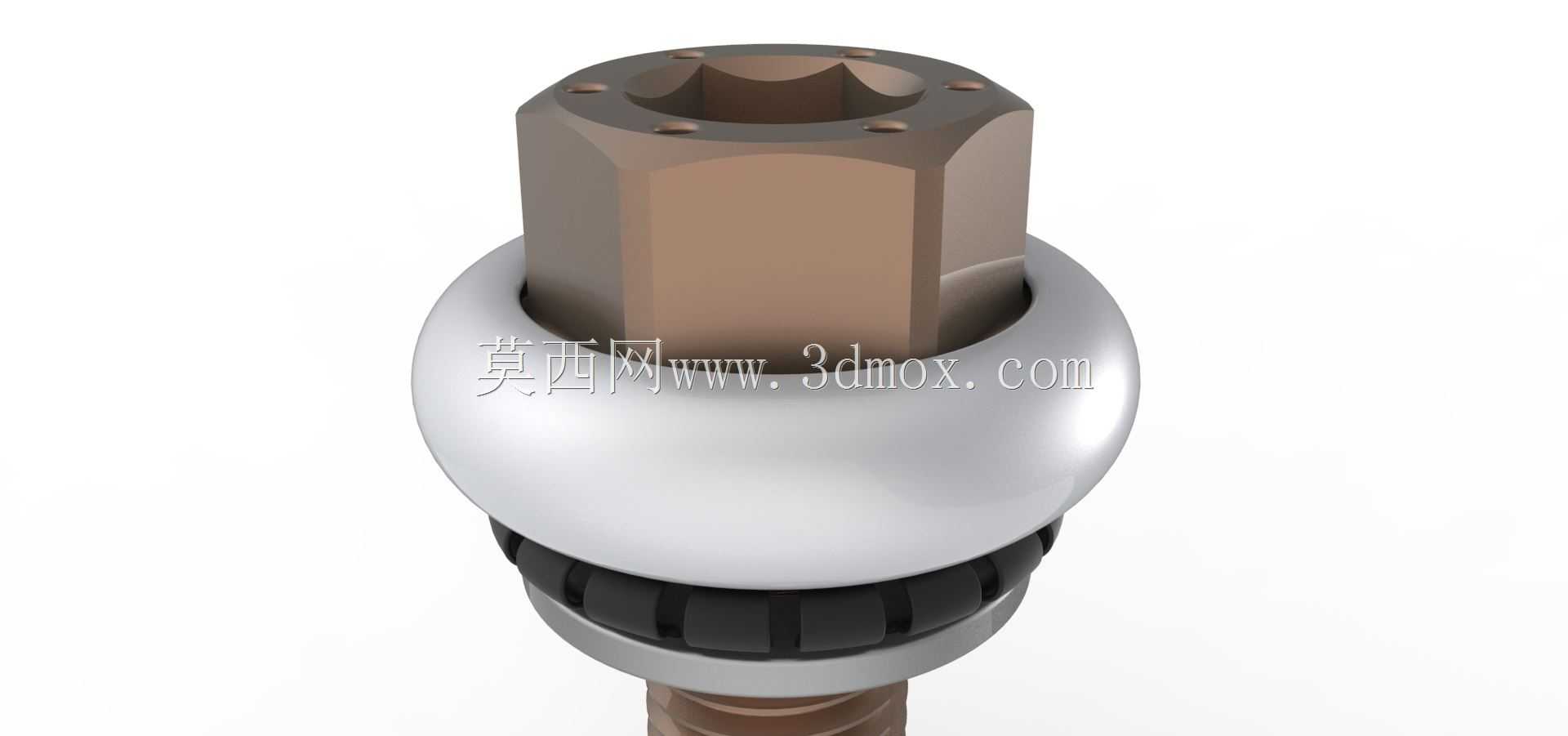

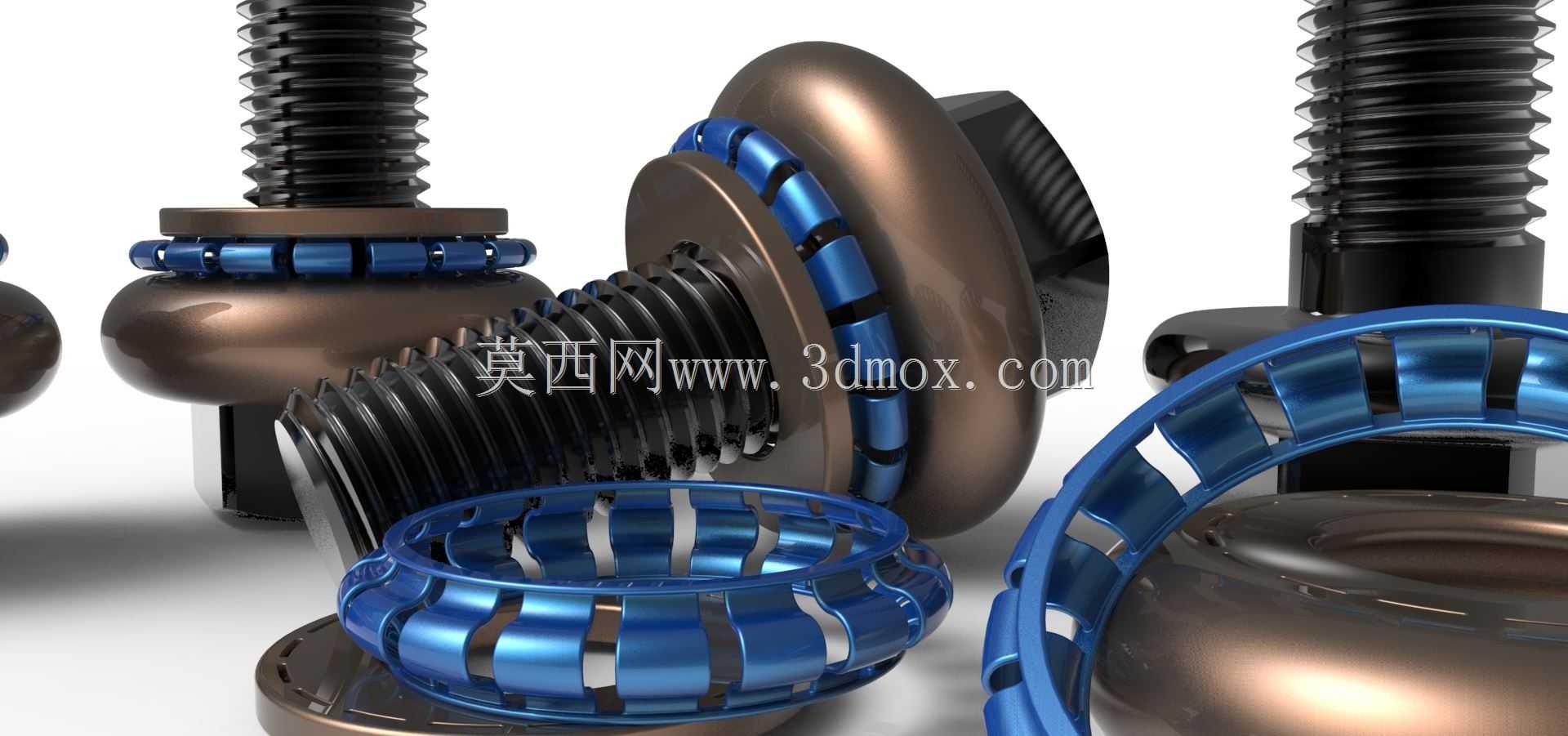

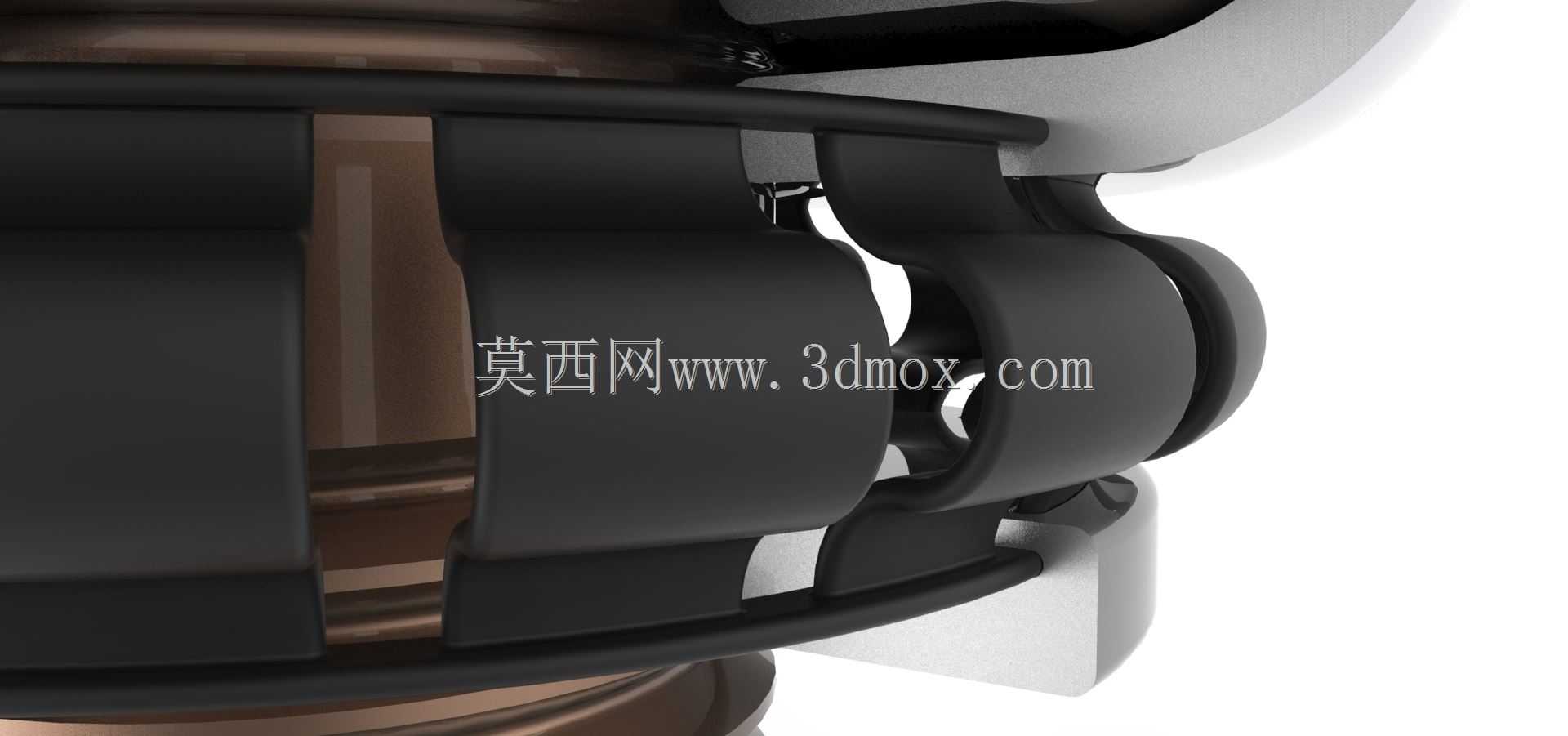

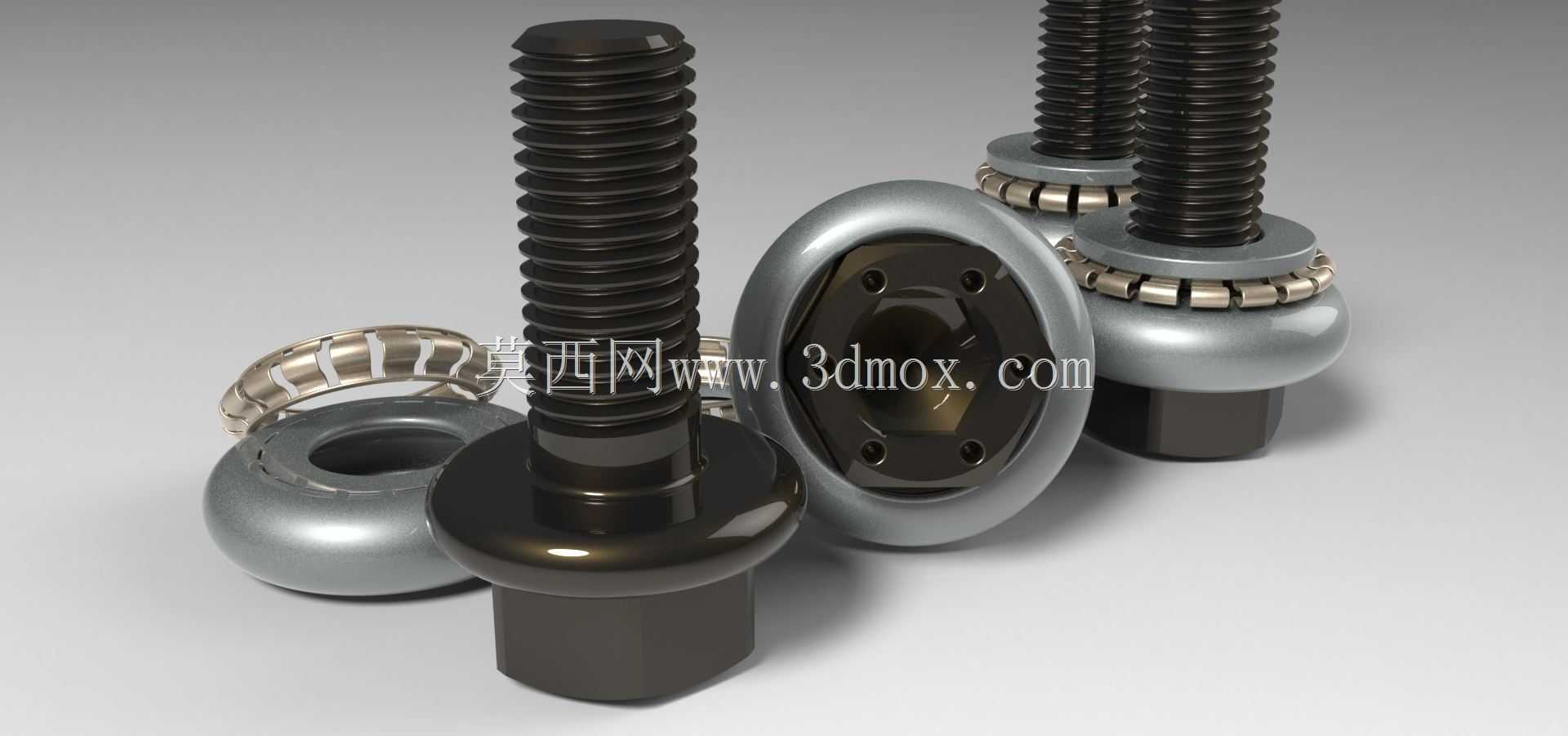

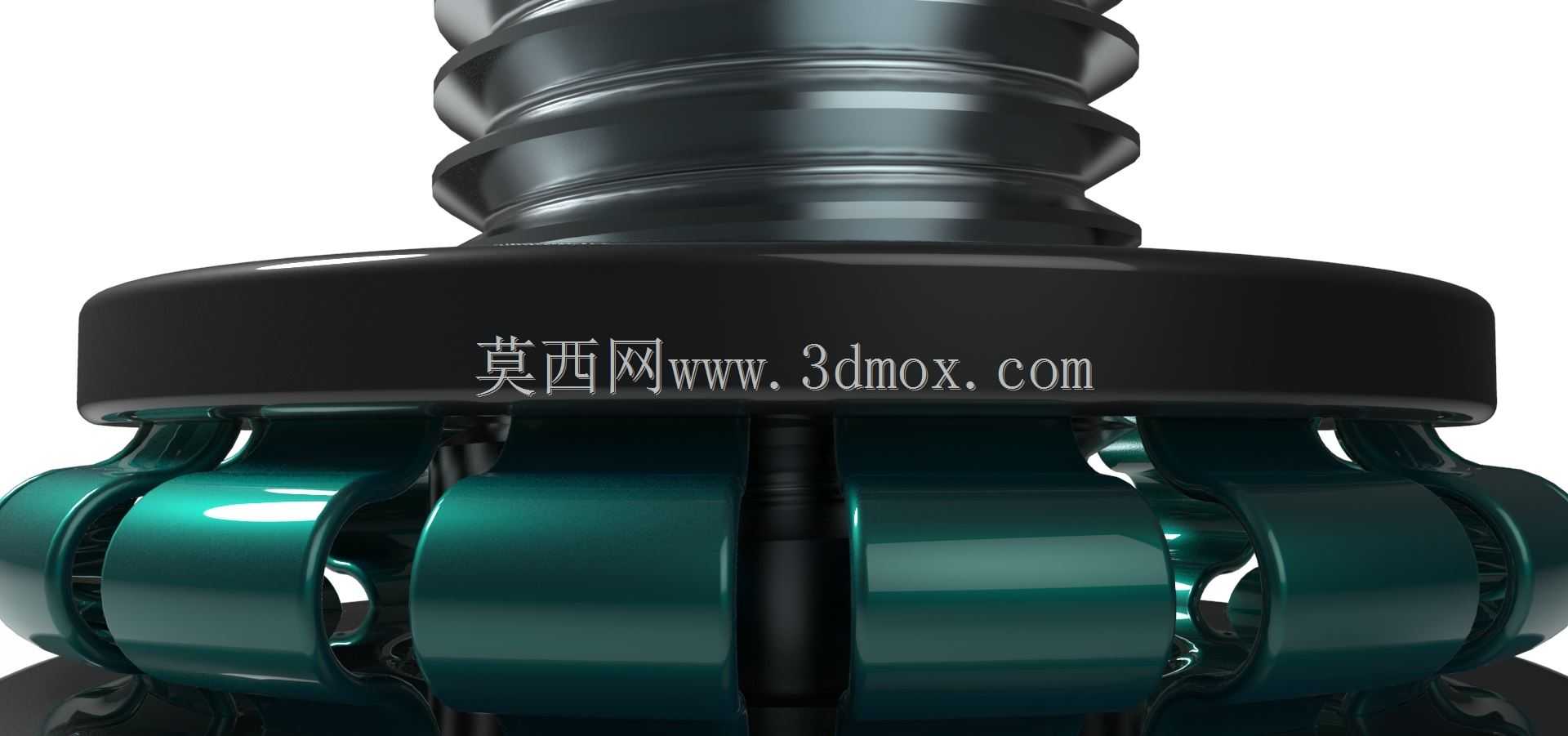

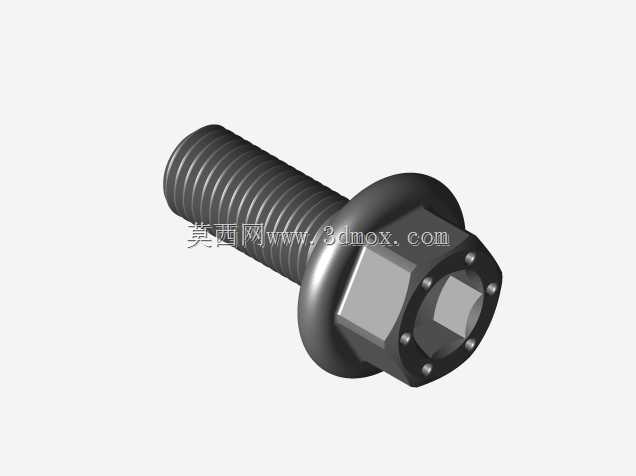

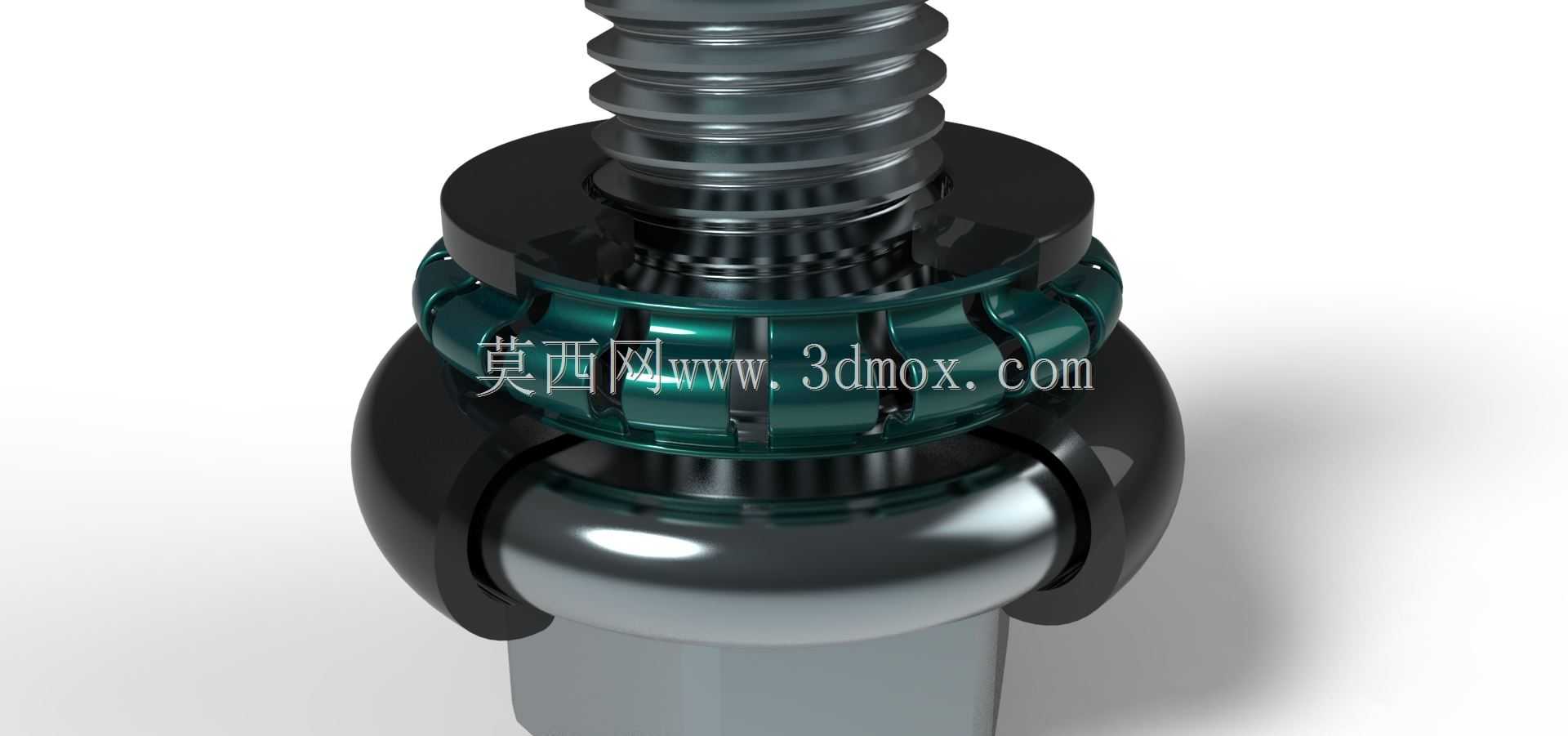

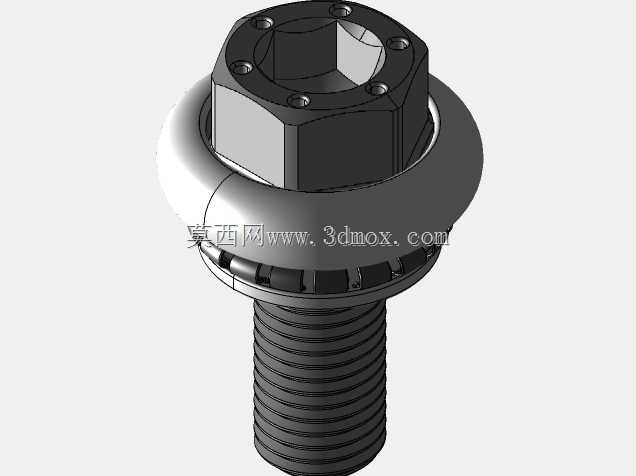

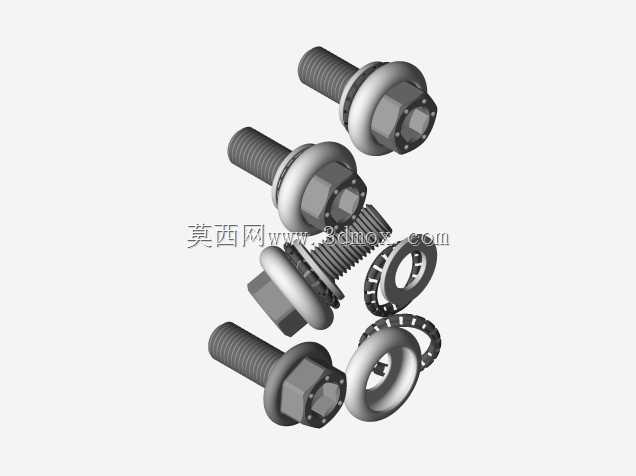

这套紧固件组合主要面向需要频繁拆装、存在持续振动载荷的工业装配场景，在户外电力设备支架、轻型交通装备护板、3D打印定制工装夹具、小型自动化设备外罩装配等场景中都能发挥稳定作用，解决普通紧固件在振动环境下容易出现的松脱移位问题，同时兼顾一体化装配的便捷性，减少零散零件分拣、配对的工序耗时。整套组件将螺栓、螺钉、弹簧垫圈与平垫圈整合为可直接使用的装配单元，垫圈之间通过弹性连接结构形成预紧联动，装配时不需要额外拆分零件对位，可直接作为单个单元完成锁紧操作，适配ABS塑料、铝合金、结构钢等多种常见基材的连接需求，不会因为基材硬度差异出现垫圈错位、预紧力流失的问题。设计过程中重点平衡了防松性能与装配便利性，没有采用额外增加防松销、粘接剂的冗余方案，而是通过弹簧垫圈的齿形咬合结构、平垫圈的压力分散结构配合，在螺栓拧紧后形成持续的轴向预紧力，当连接部位受到振动冲击时，弹簧垫圈的弹性形变可以补偿螺纹间隙的微小变化，平垫圈则可以将锁紧压力均匀分散在被连接件表面，避免局部压强过大压伤基材表面，同时防止垫圈随螺栓转动出现跟转打滑的问题。整套组件以M20×2.5的常用规格为基础设计，安装边界完全适配标准M20螺纹孔的装配要求，螺栓头部采用标准外六角结构，可配合普通套筒、扳手完成锁紧操作，不需要定制专用工具；垫圈部分的外径尺寸控制在常规平垫圈的标准范围内，不需要额外扩大被连接件的安装沉孔或避让空间，既可以直接替换同规格的普通紧固件组合，也可以根据实际使用需求调整螺纹规格，适配不同载荷等级的连接场景。在装配完成后，整套组件的外露结构没有尖锐凸起，弹簧垫圈的齿形结构完全被平垫圈与螺栓头部包覆，不会出现齿边刮擦装配人员、勾挂周边管线的问题，同时弹性连接结构可以耐受一定范围的温度变化，不会因为环境温差出现弹性失效，在-20℃到80℃的常规工业环境中都能保持稳定的锁紧力，适合户外设备、移动装备的长期装配使用。
