可3D打印球铰式连接铰链结构设计

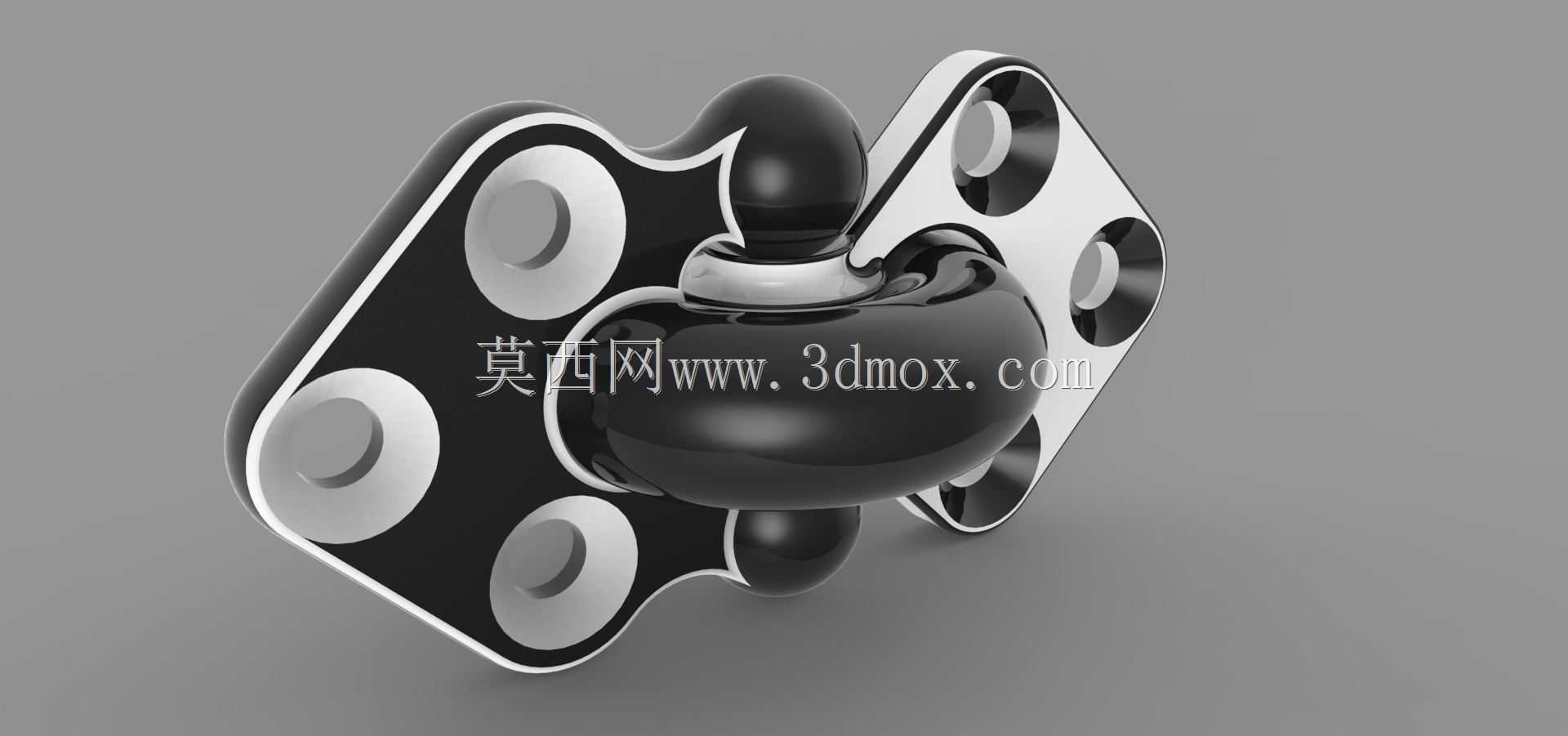

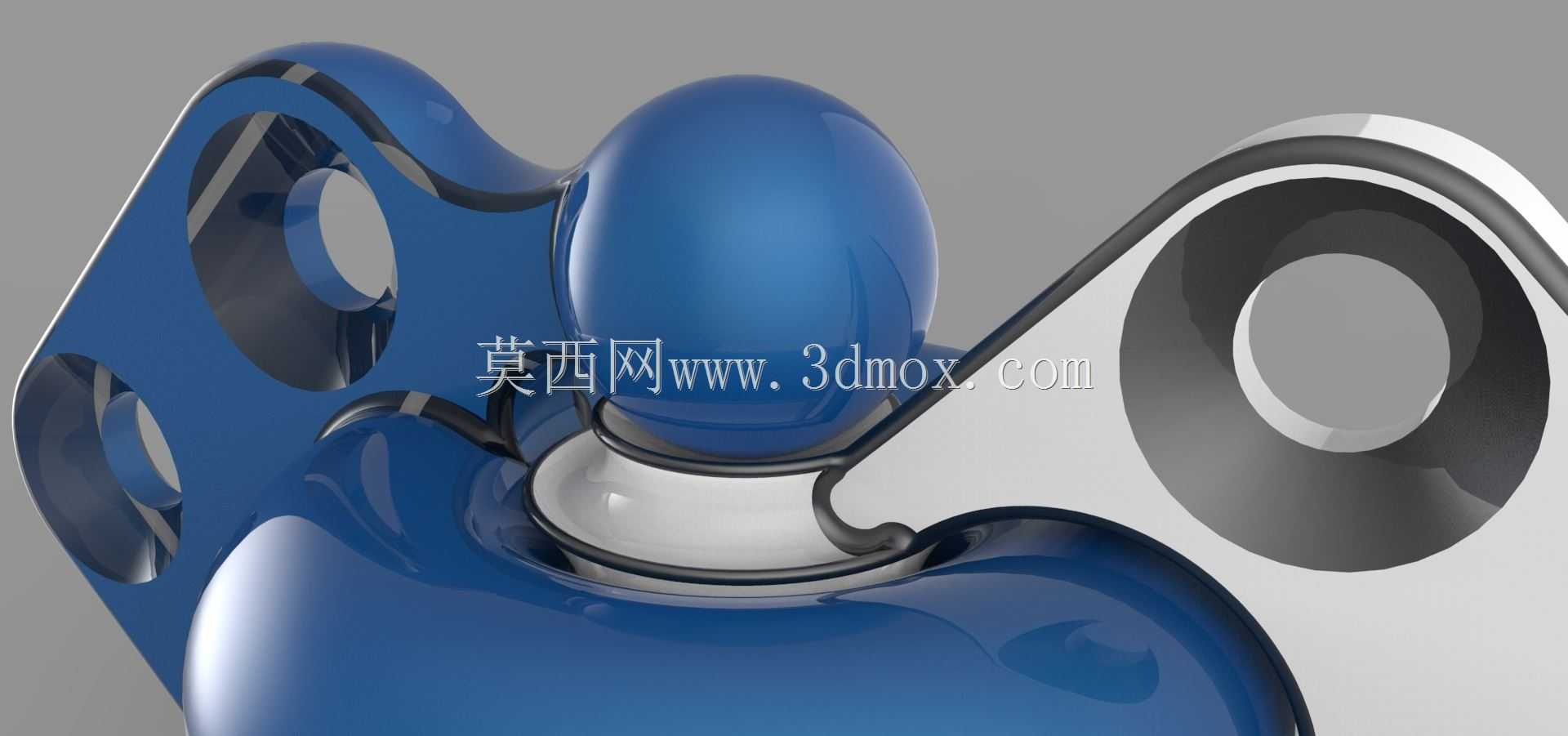

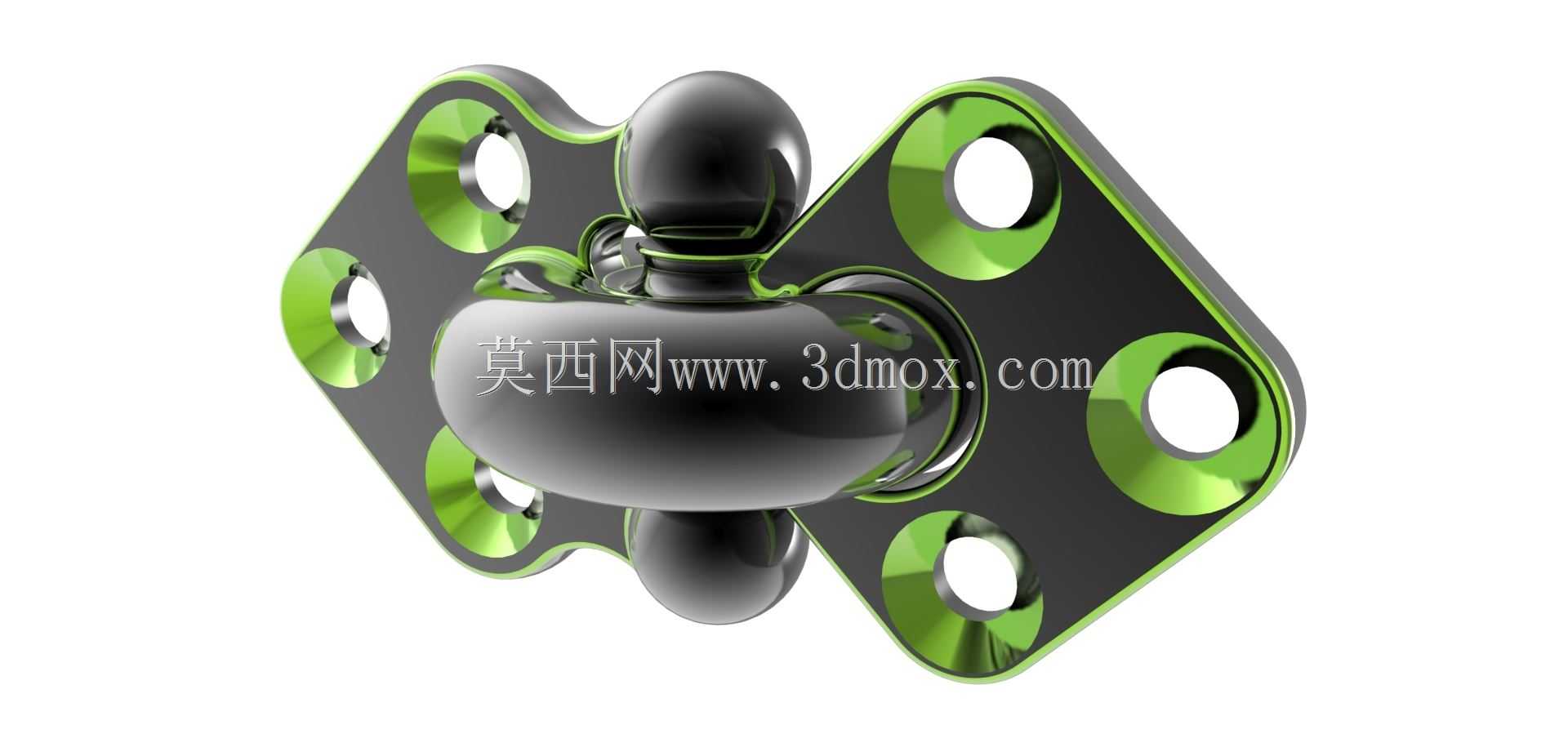

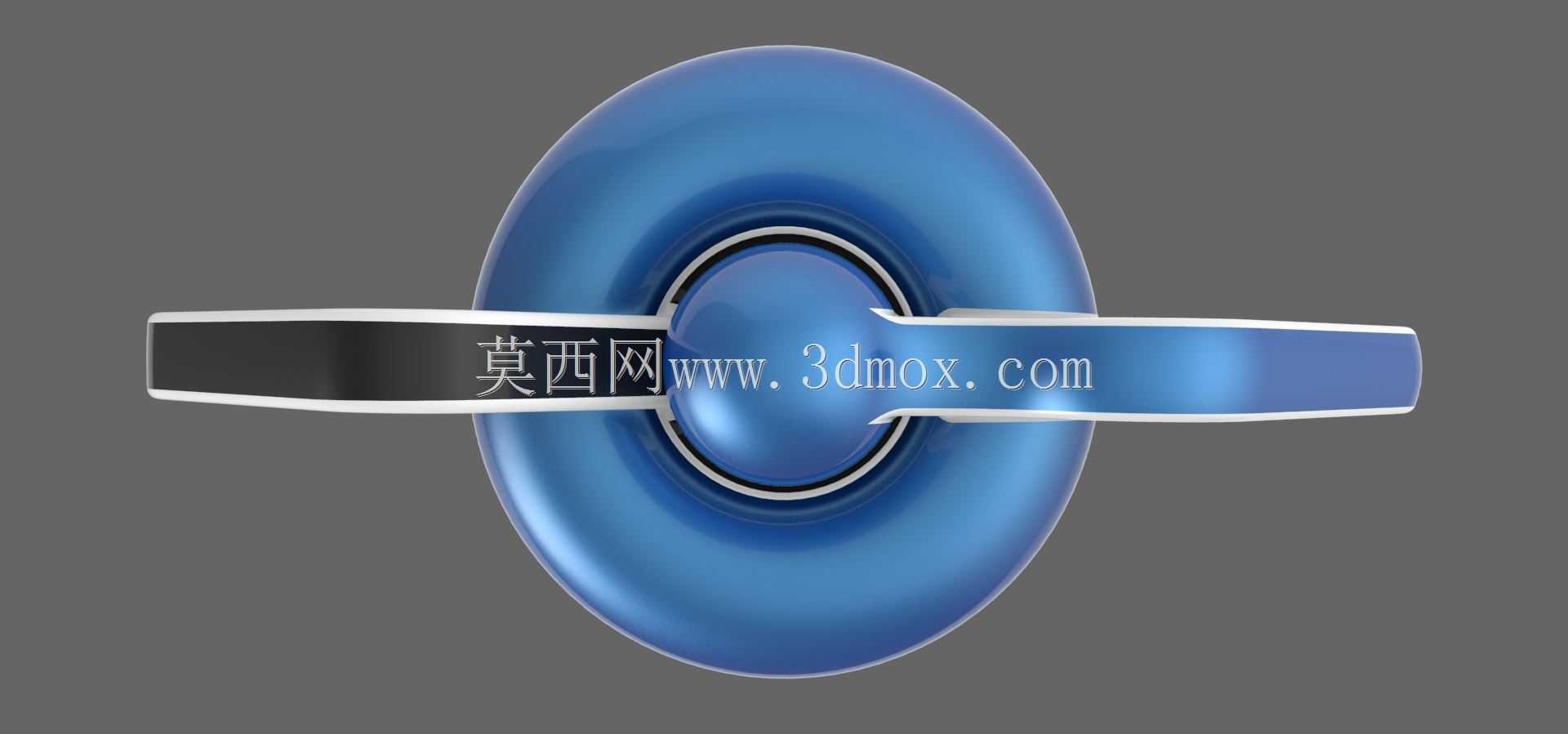

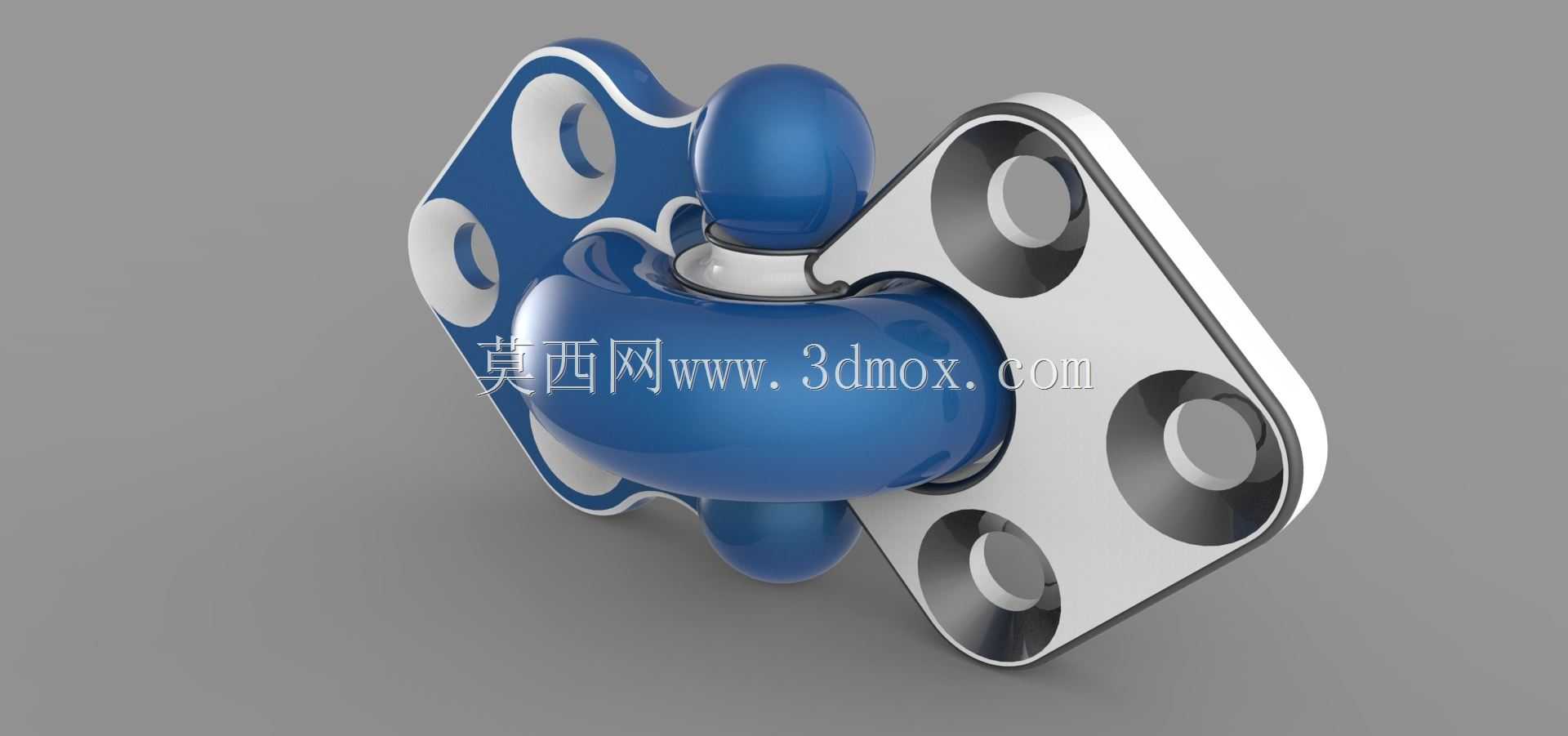

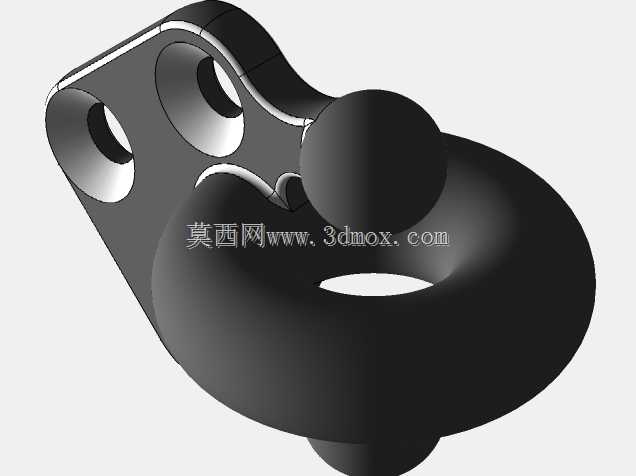

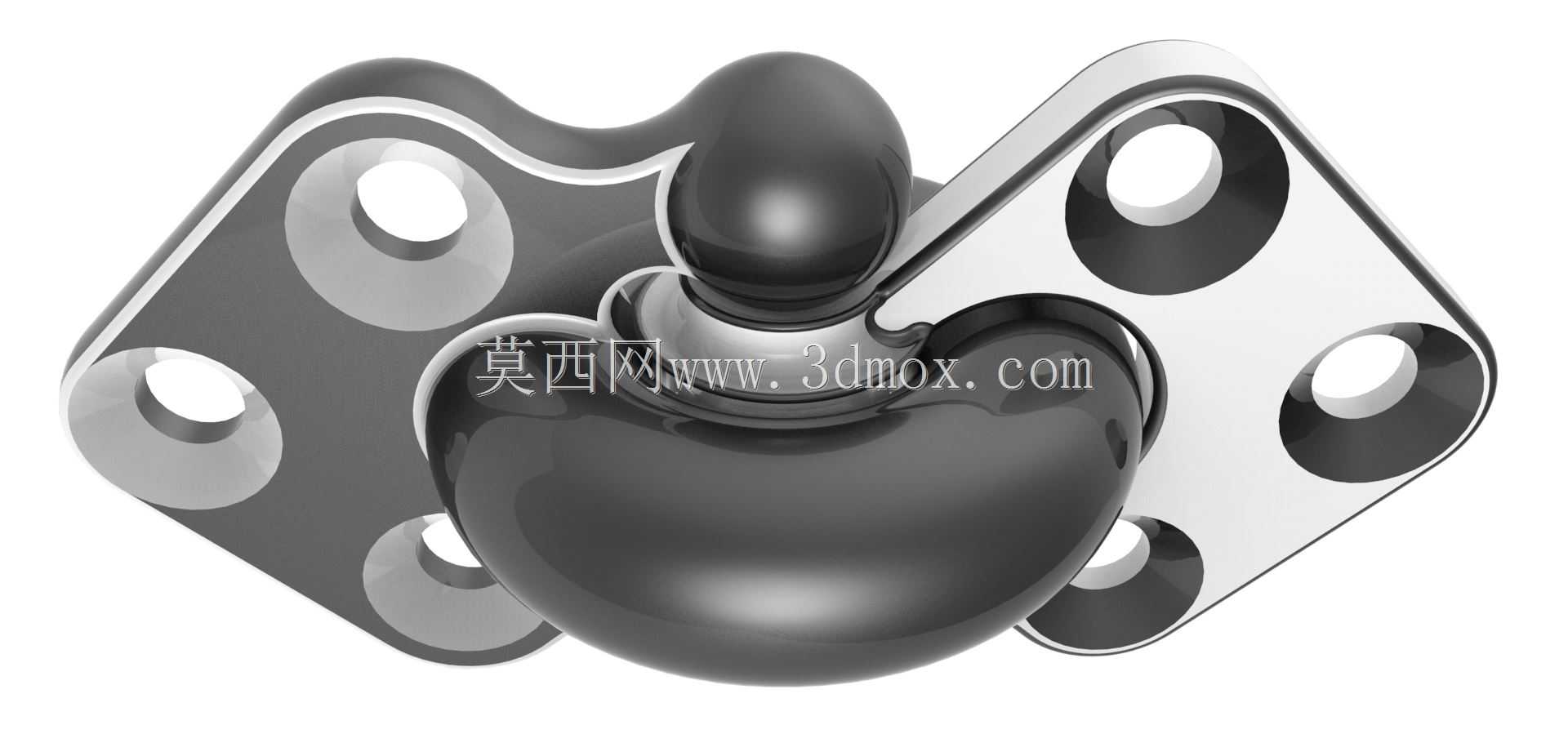

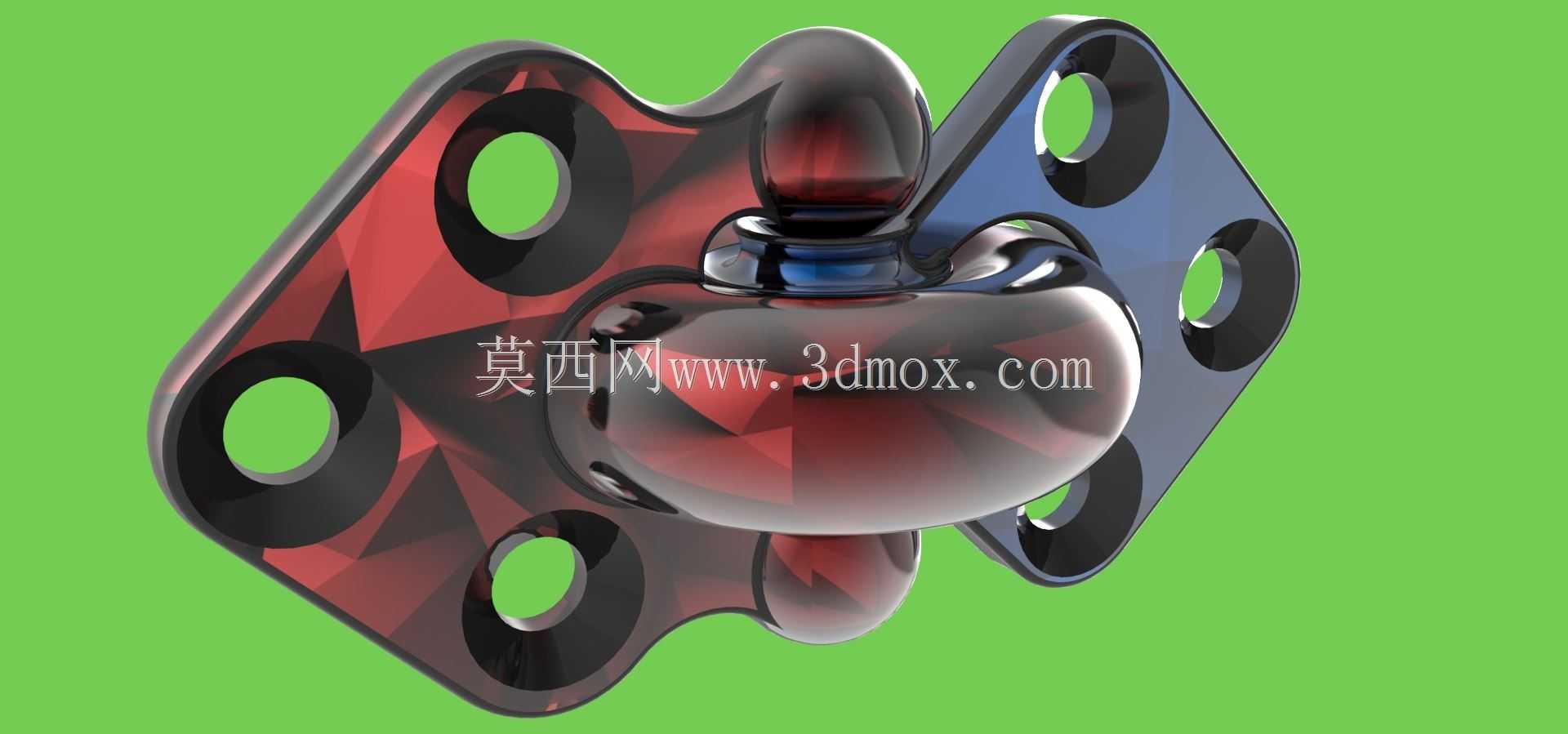

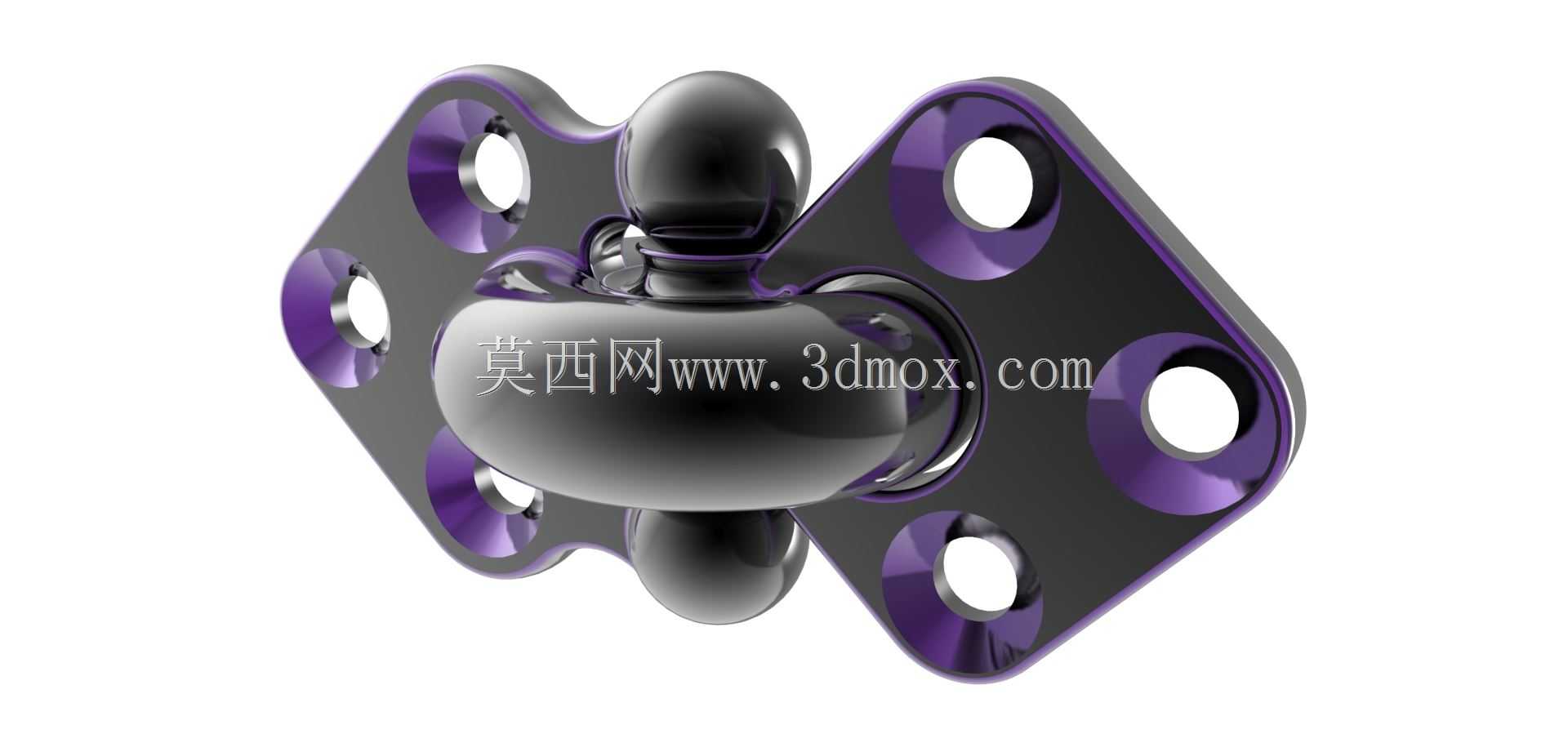

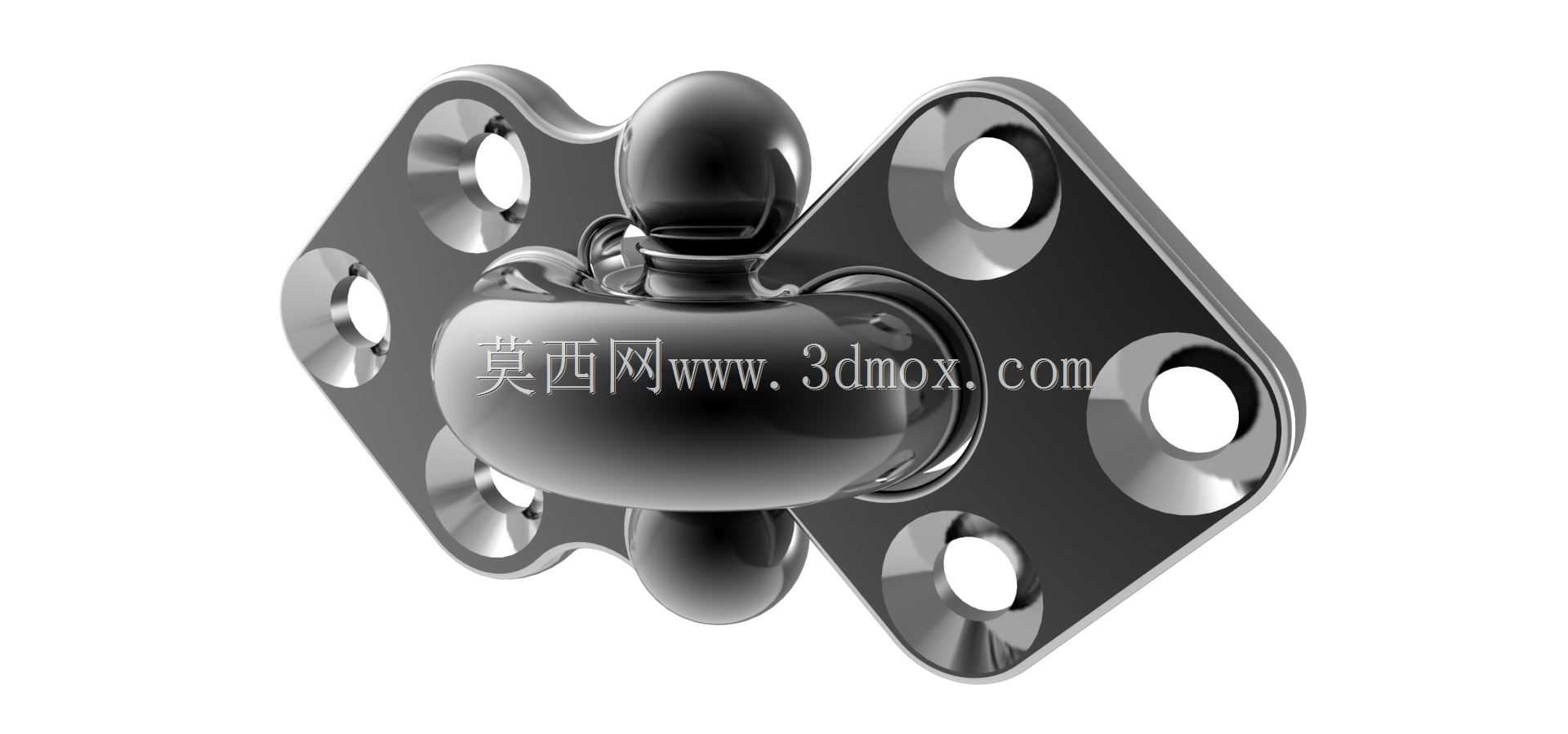

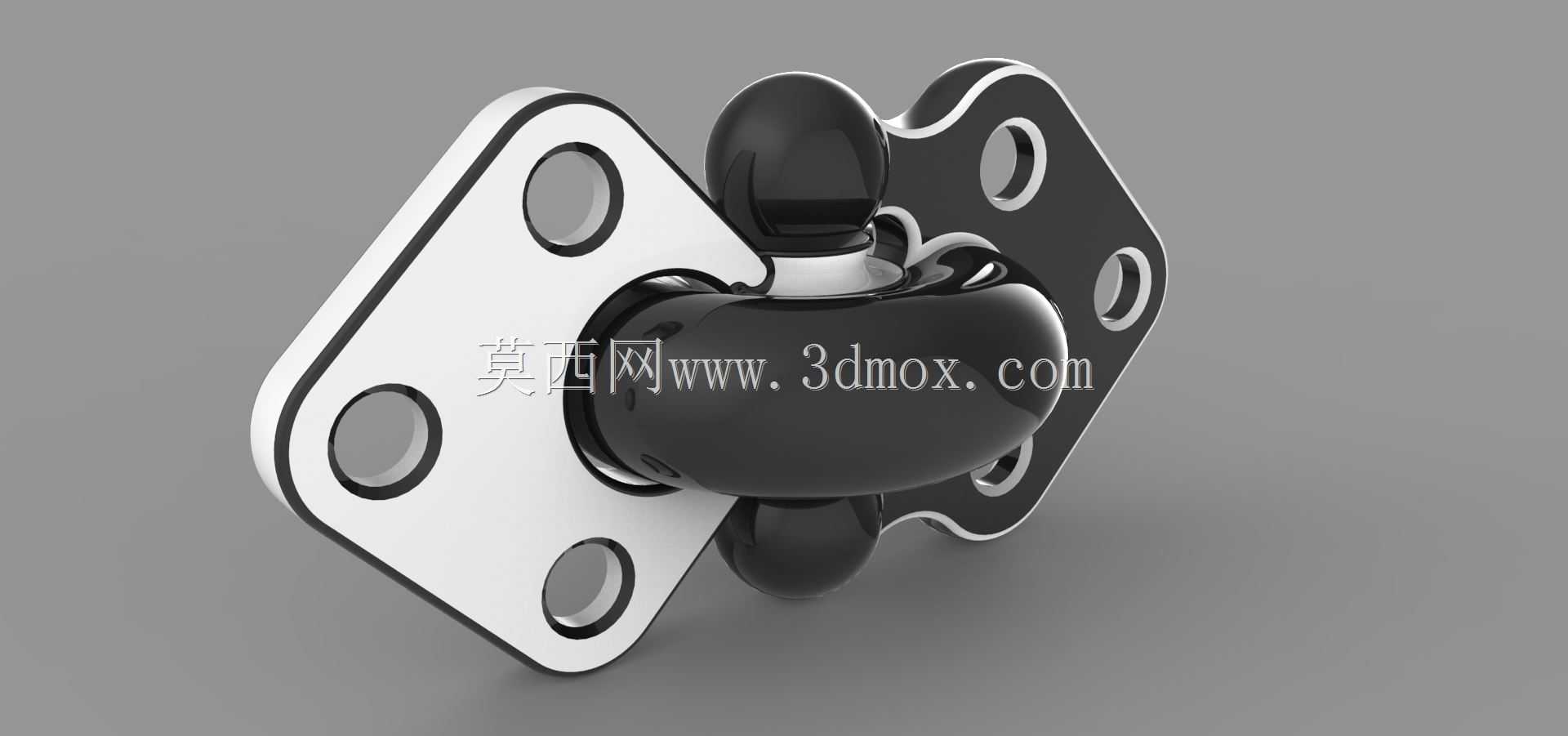

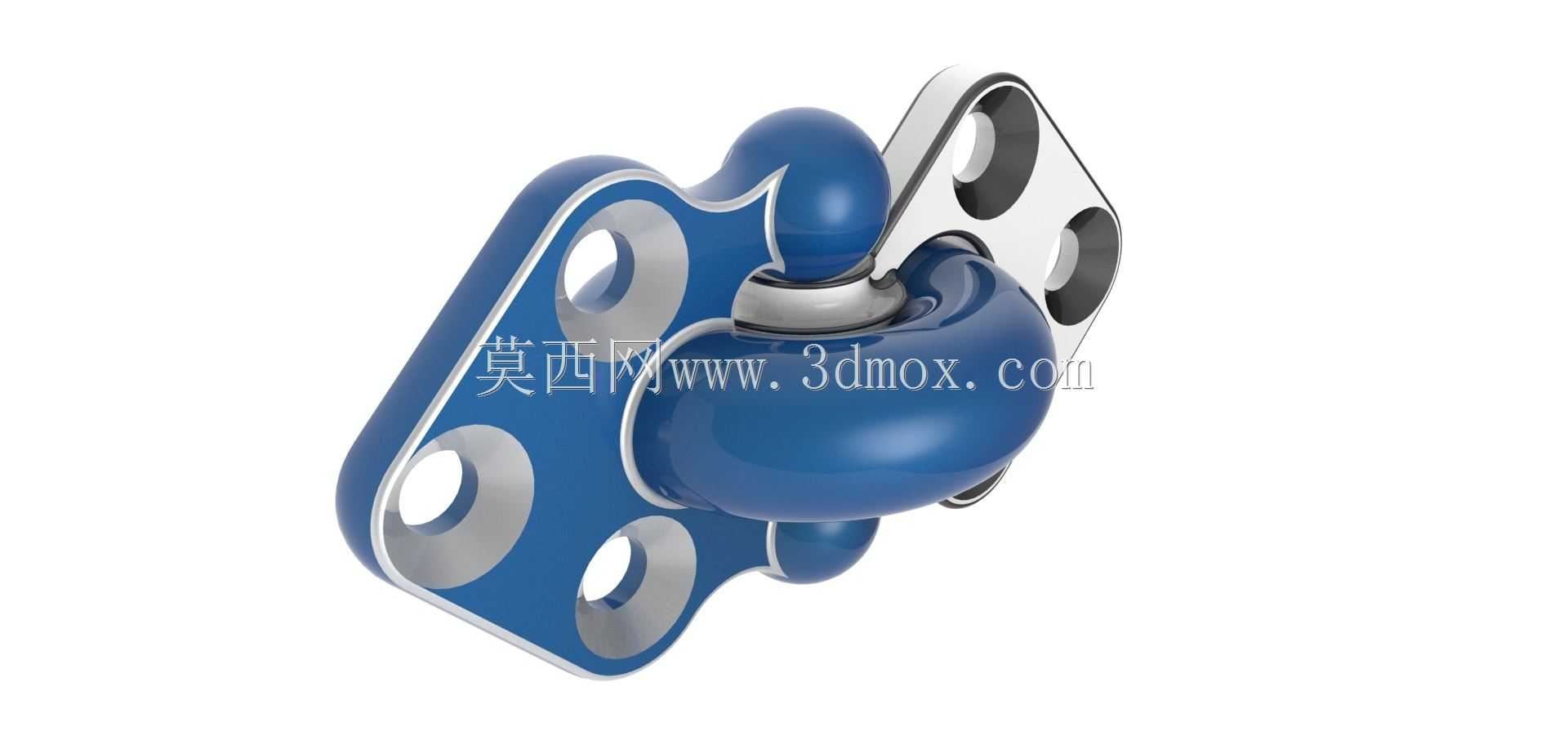

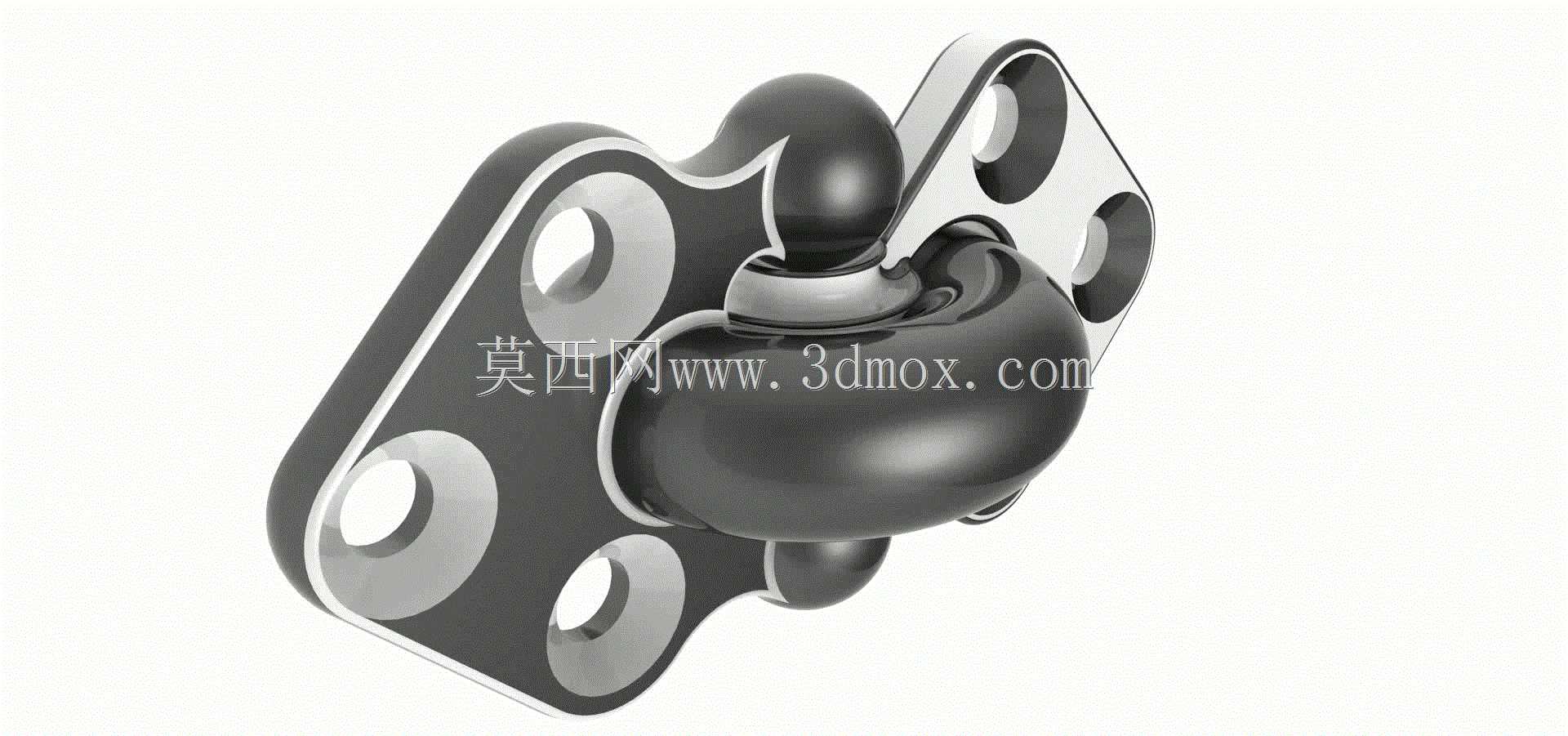

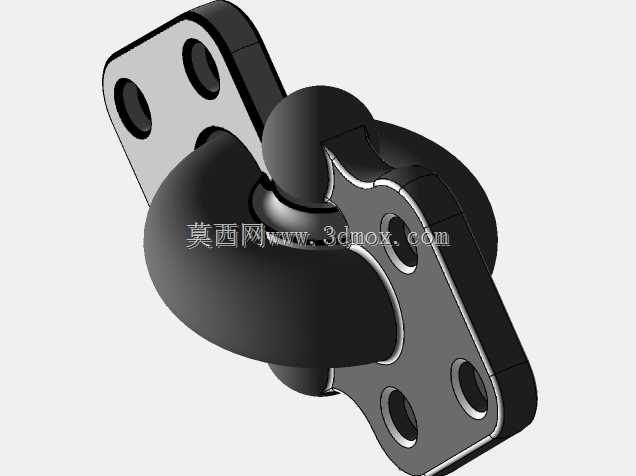

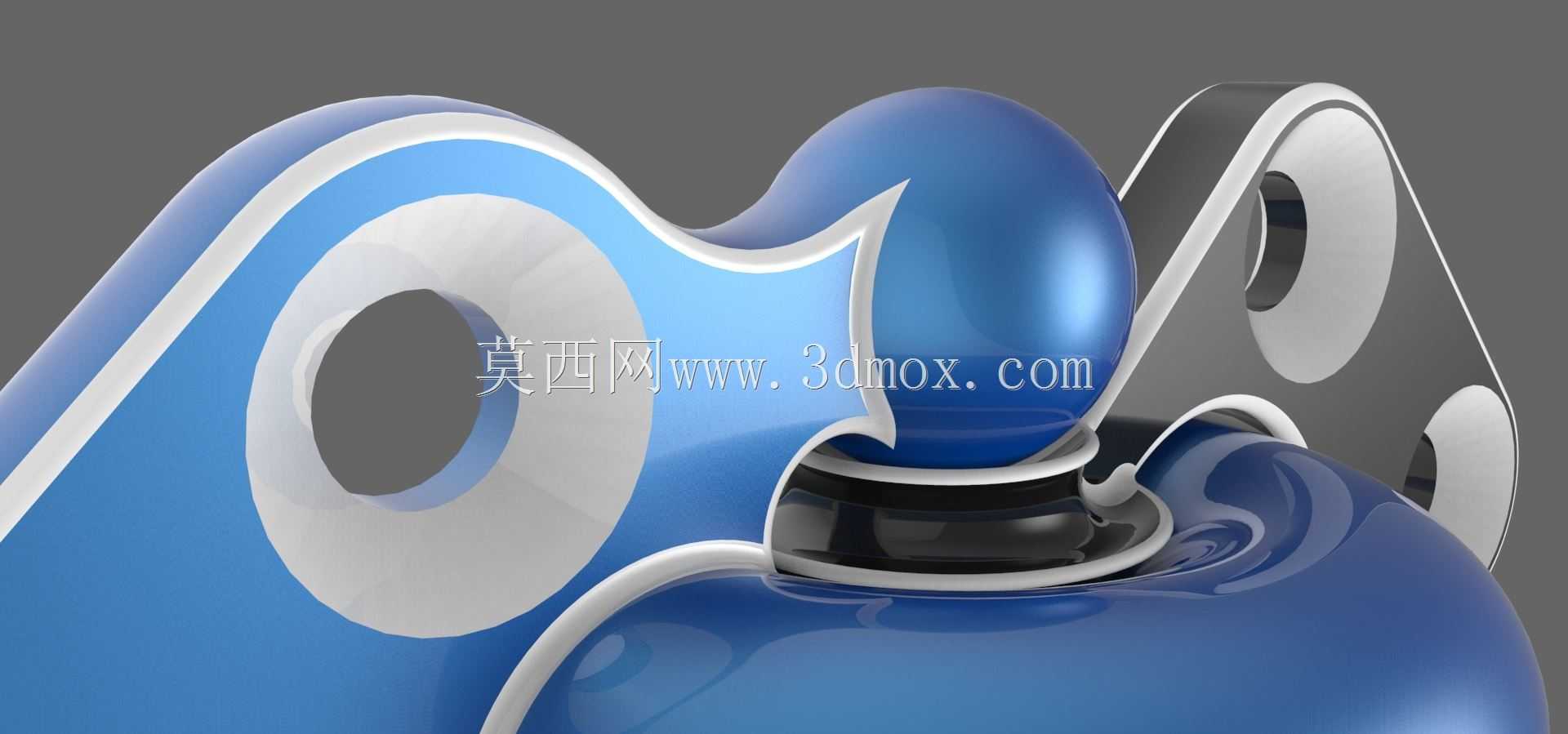

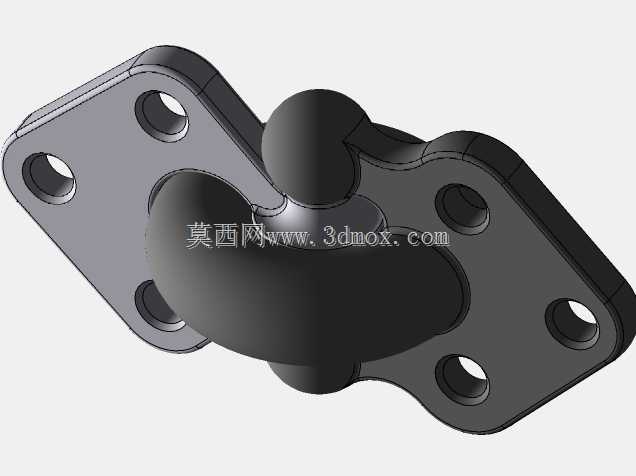

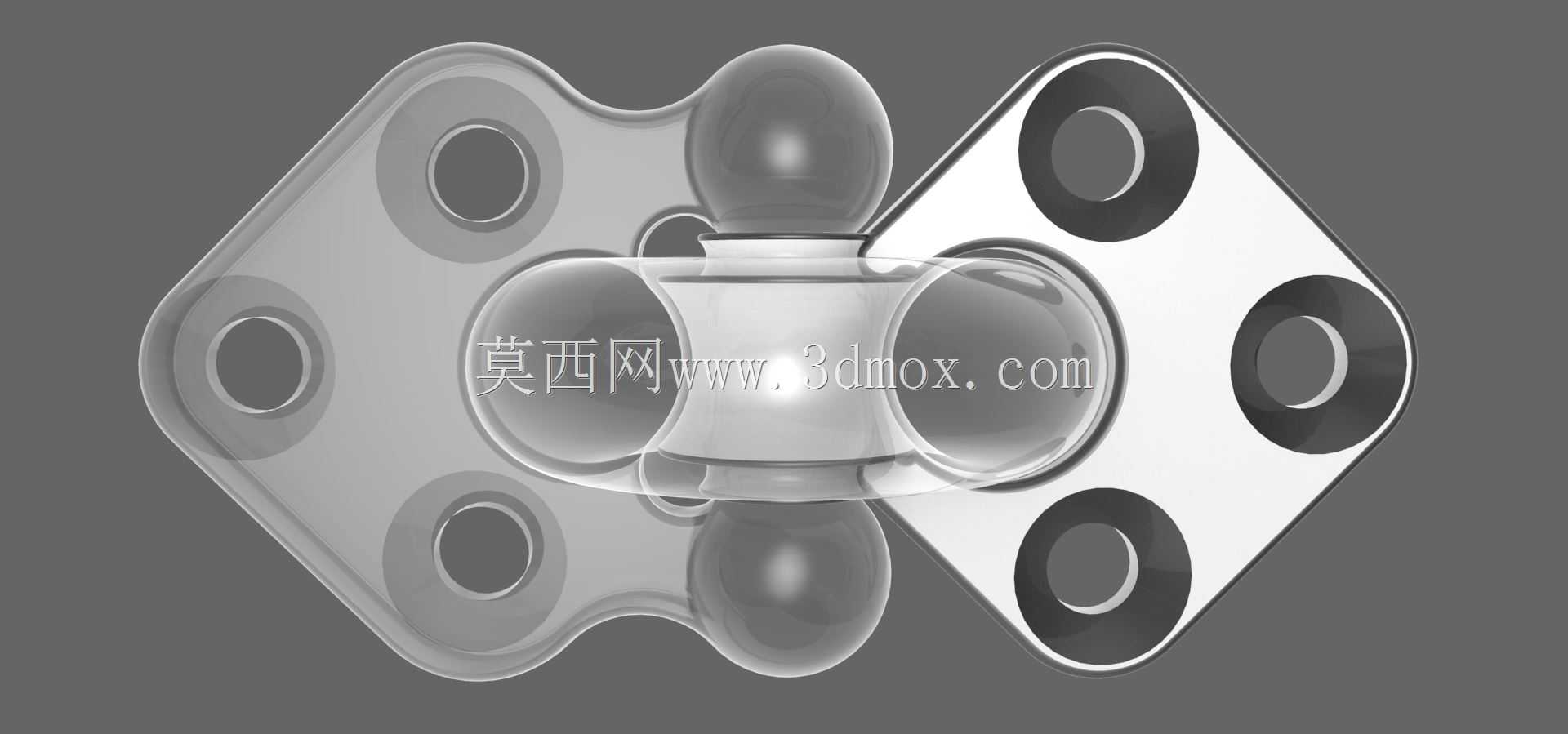

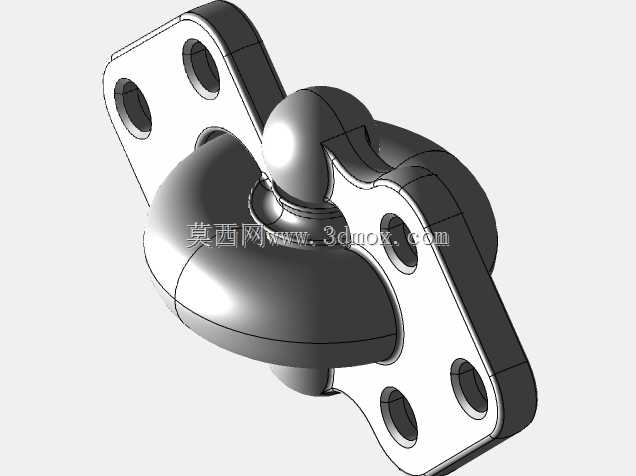

这款球铰式连接铰链主要面向小型柜门、轻型箱体翻盖、定制化家具活动连接、创客DIY项目的活动铰接场景设计，区别于传统合页仅能绕固定轴单向转动的局限，该铰链依托中部球头铰接结构可实现小范围多自由度偏转，能够适配安装面存在微小角度偏差的连接场景，降低安装对位的精度要求，在非标准安装场景下具备更强的适配能力。产品采用一体化可3D打印结构设计，无需额外拆解拆分零件，打印完成后仅需去除支撑即可直接投入使用，无需额外装配销轴、紧固件等零散配件，大幅降低了小批量定制场景下的加工与装配成本，可选用ABS、PLA等常见3D打印耗材制作，也可通过失蜡铸造工艺翻制金属材质版本，满足不同承重等级的使用需求。设计过程中充分考虑了安装适配性，两侧安装板均预留了三个沉头安装孔位，孔位布局对称规整，可适配M3-M5规格的常规紧固件，安装板边缘做了圆弧过渡处理，既避免了锐边划伤的安全隐患，也能让安装后整体外观更流畅协调。中部球铰结构采用了间隙配合的尺寸设计，预留了合理的转动旷量，既保证铰接转动时无卡滞，也能避免间隙过大导致的连接松旷，球头与两侧安装座的连接部位做了加厚过渡处理，可有效分散铰接转动时的应力集中，提升结构的抗疲劳强度，延长使用寿命。用户可根据实际使用场景中门体或翻盖的尺寸、重量，对整体结构进行等比例缩放调整，缩放过程中安装孔位、球铰间隙、板件厚度的比例关系保持一致，无需重新调整结构参数即可快速适配不同规格的安装需求。相较于传统金属冲压铰链，该结构无需开模即可快速制作，特别适合小批量定制、原型验证、个性化改装等场景使用，安装时仅需在对应安装面标记孔位、钻孔固定即可完成装配，操作简单便捷，铰接转动阻尼适中，既可以支撑轻型门体保持在任意开启角度，也不会出现转动过松导致门体自动滑落闭合的问题，能够为设计师在非标准连接场景下提供更灵活的铰接解决方案。
