多连杆式可调门窗支撑铰链结构设计

这款多连杆支撑铰链主要面向民用家装、商用柜体、轻型设备舱门等场景的开合支撑需求，可适配平开门、上翻门、侧开检修门等多种门型结构，替代传统外露式合页与简易支撑拉杆，实现门体开合过程中的平稳承托与任意角度悬停，避免门体开合时出现晃动、下坠、自行闭合等问题，在橱柜上翻门、衣柜侧开门、小型设备防护门、展示柜柜门等场景中都能发挥稳定的连接支撑作用。

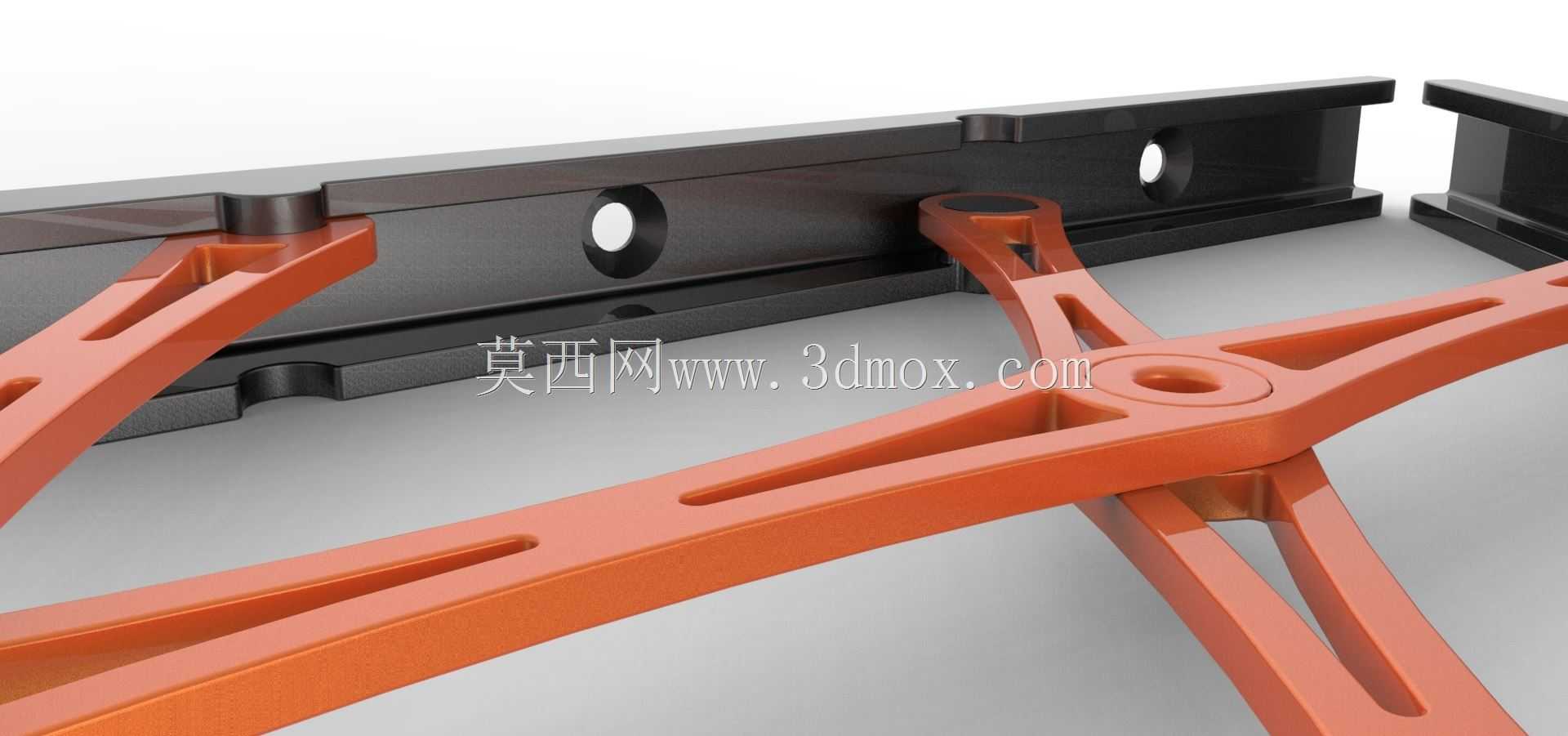

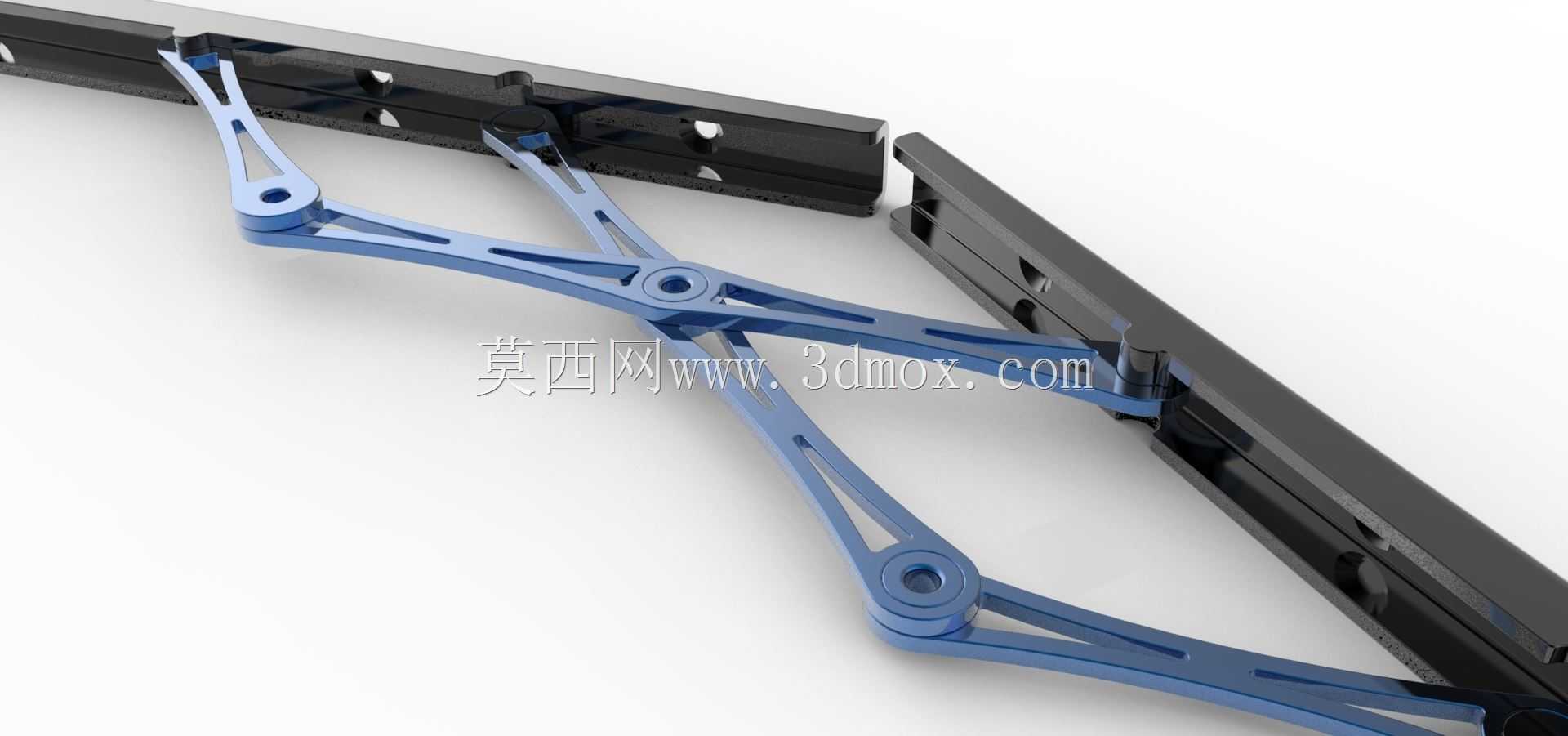

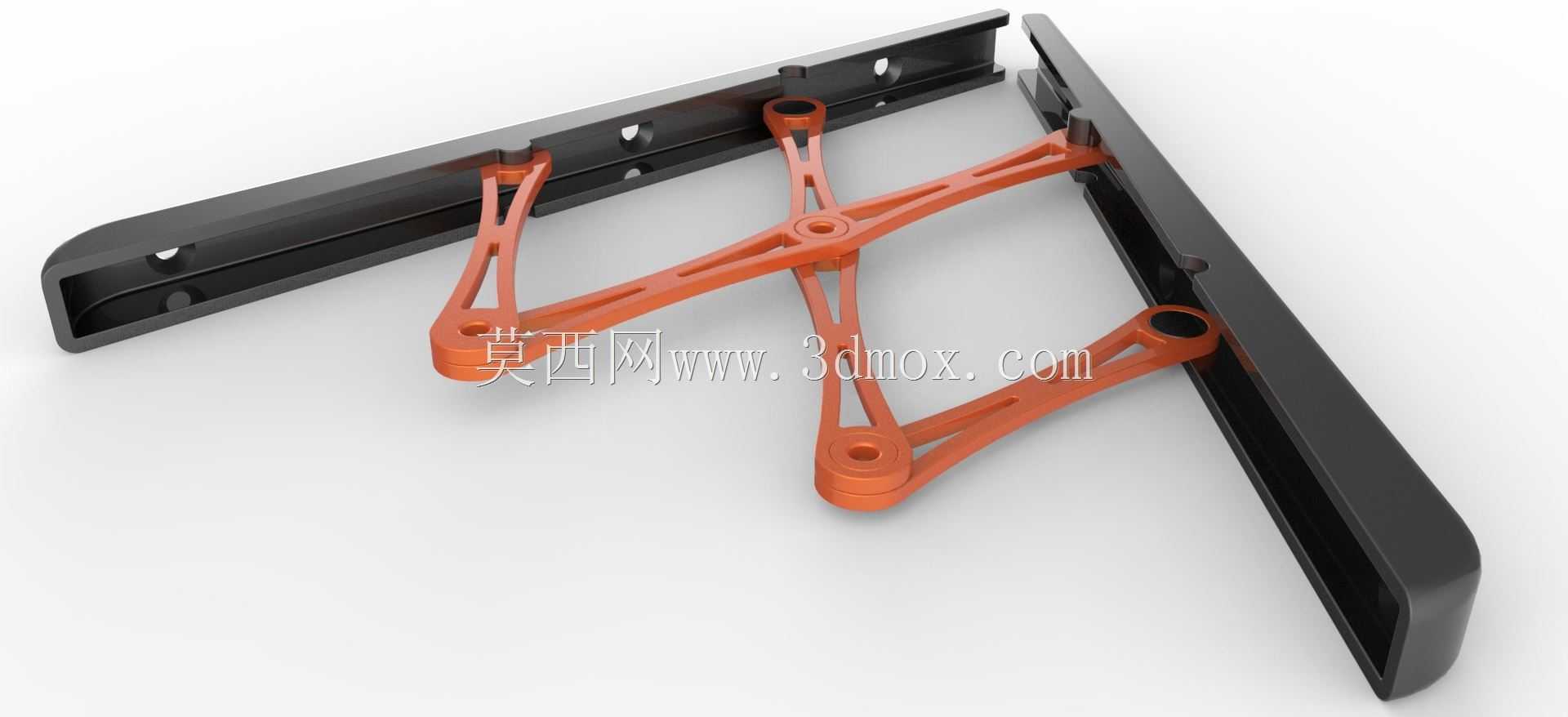

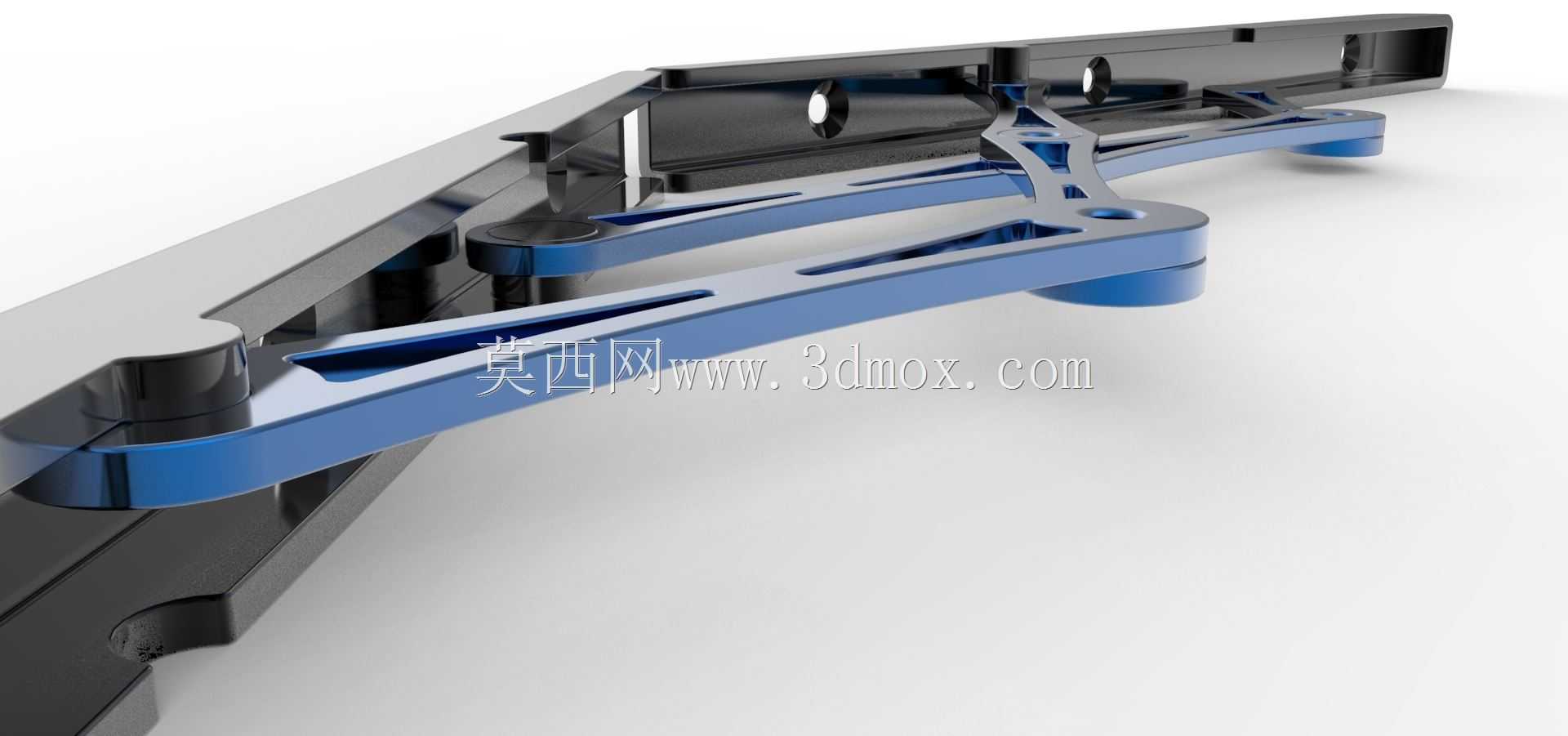

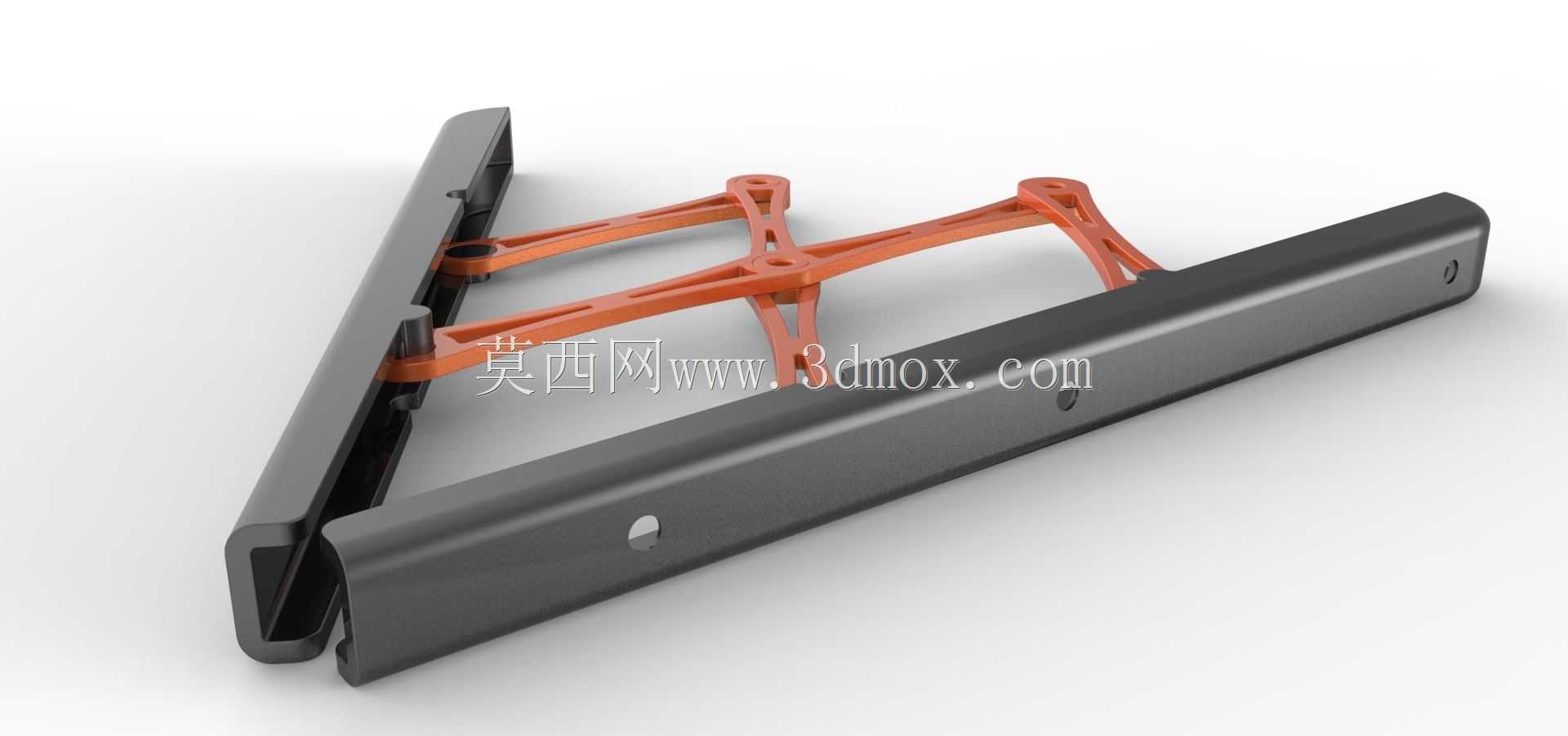

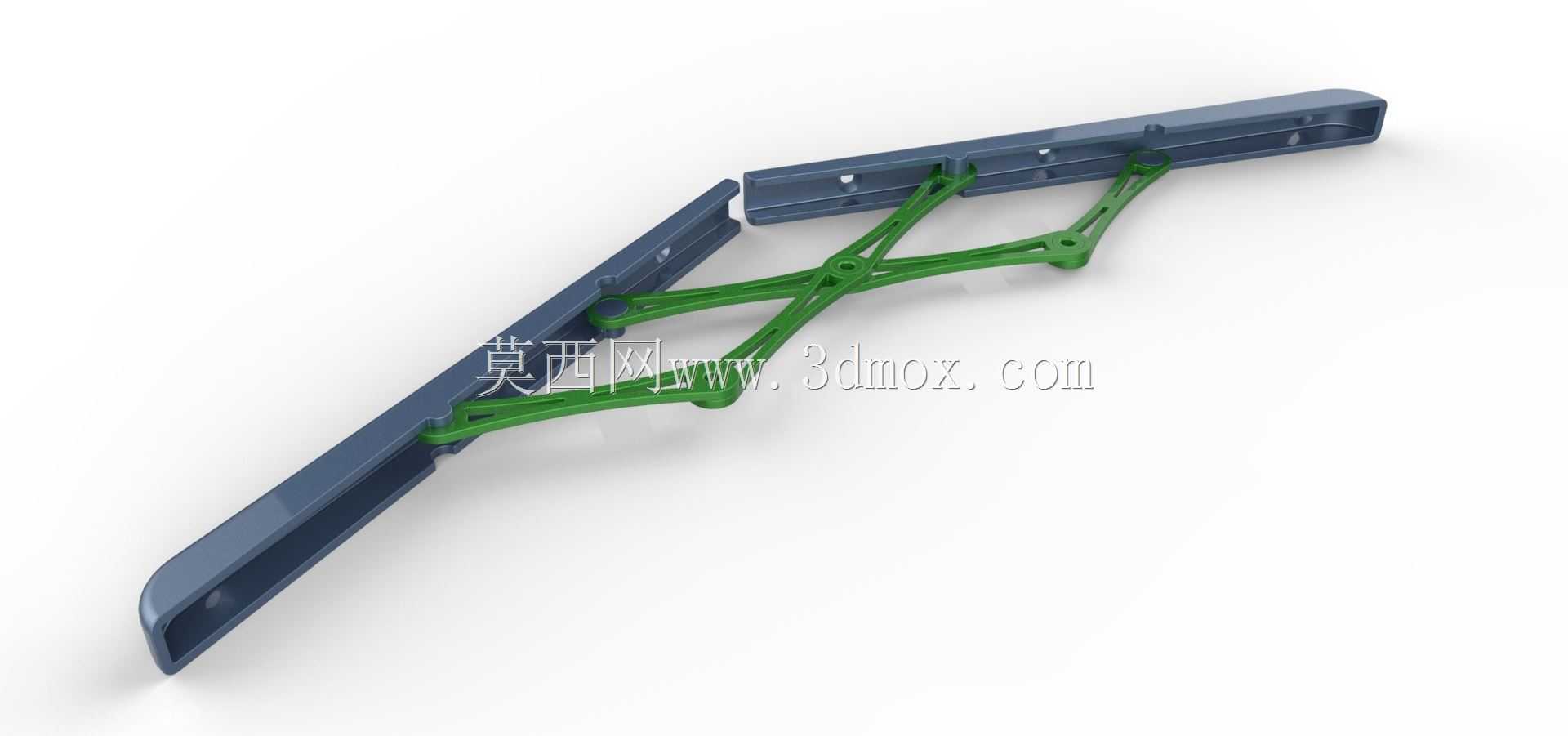

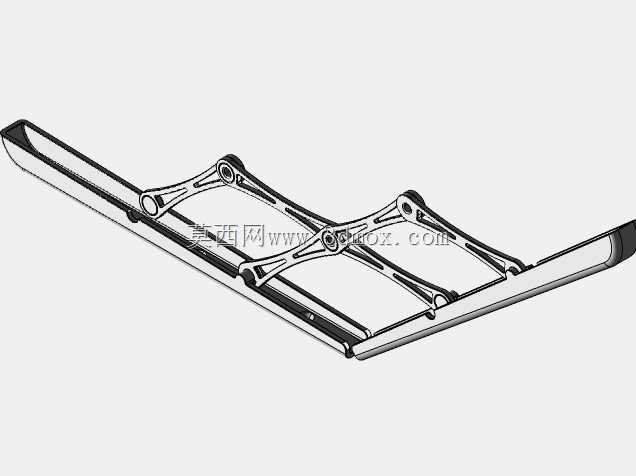

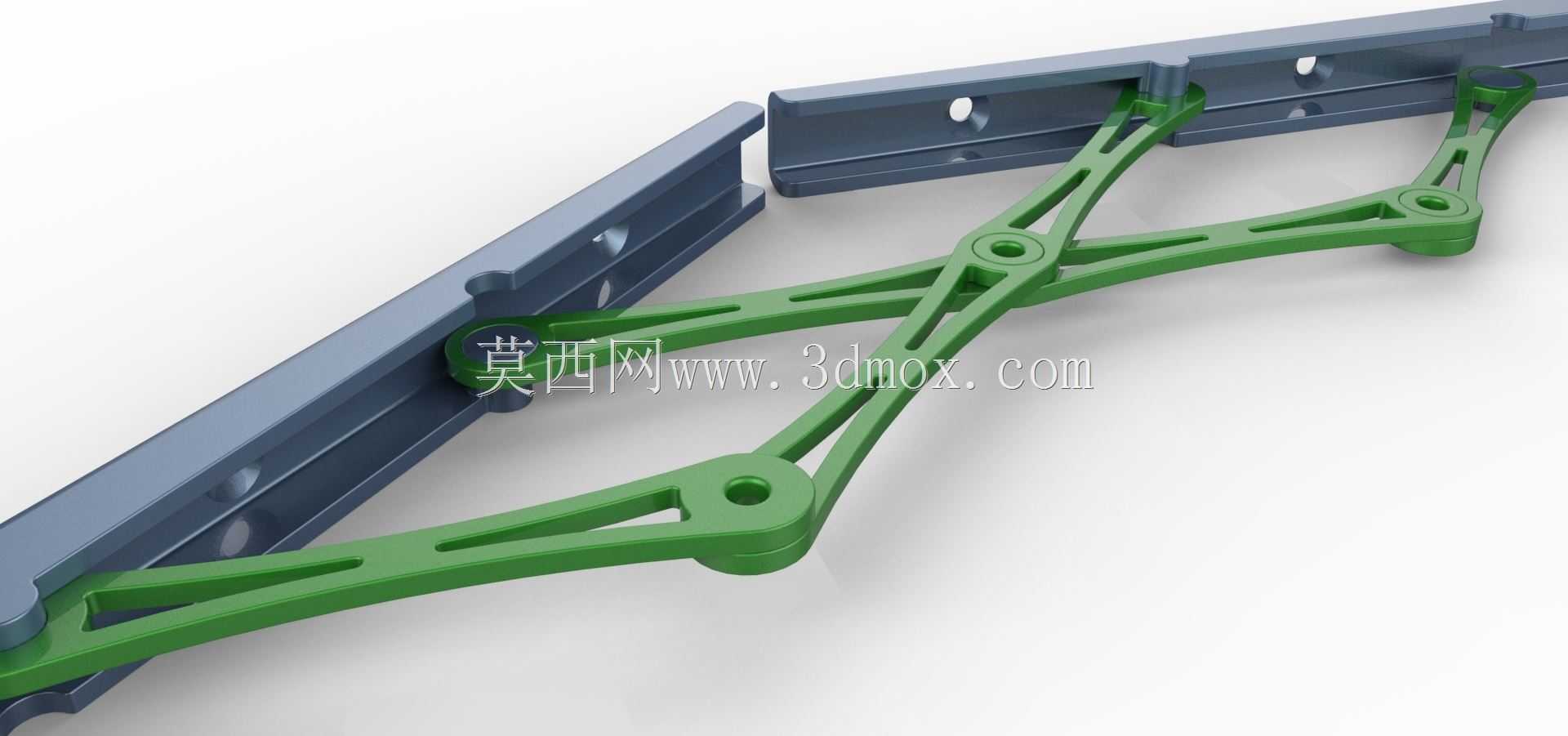

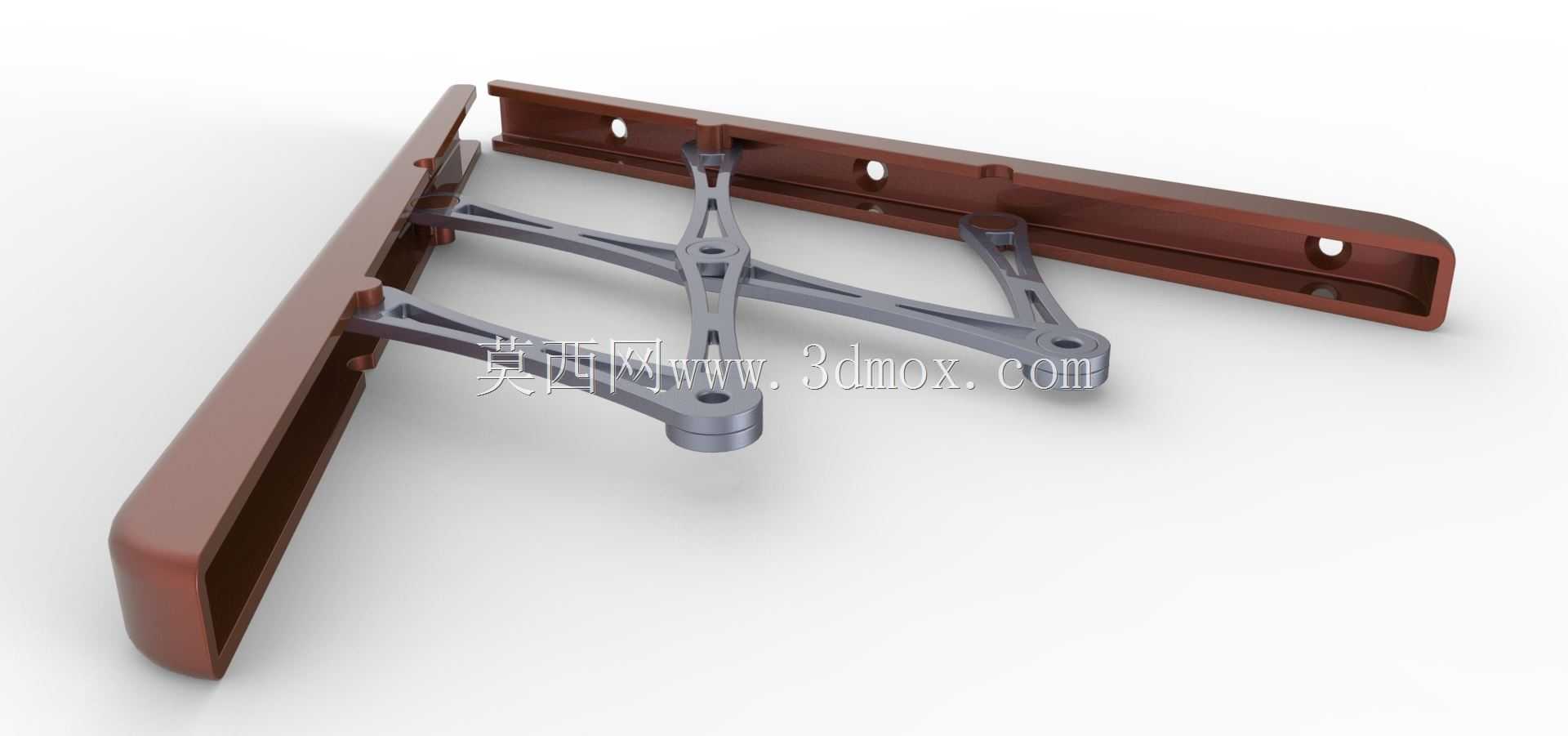

从功能特性来看，该铰链采用对称式多连杆联动结构，通过多组铰接点的运动轨迹配合，实现门体开合时的同步位移，相较于普通单轴合页，它能让门体在开启过程中向外平移一段距离，避免门体内侧与柜体边框发生磕碰，适配带有加厚密封条、内嵌式拉手的门型安装需求。连杆部分采用镂空式轻量化结构设计，在保证结构强度的前提下减少材料用量，降低整体自重，同时提升结构的视觉精致度，两端的安装座为长条形平板结构，可分散安装受力，避免长期使用后安装位置出现松动变形。

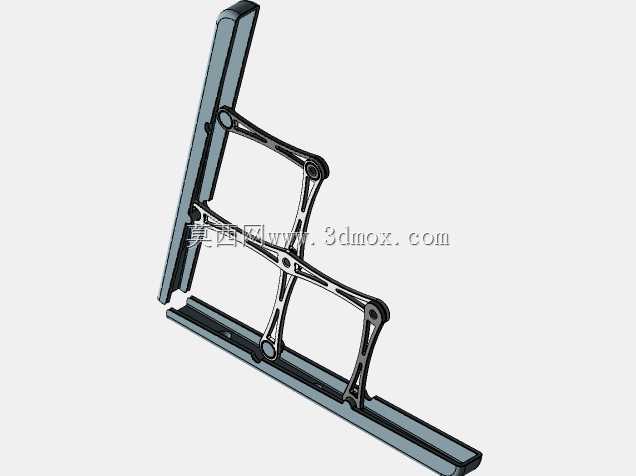

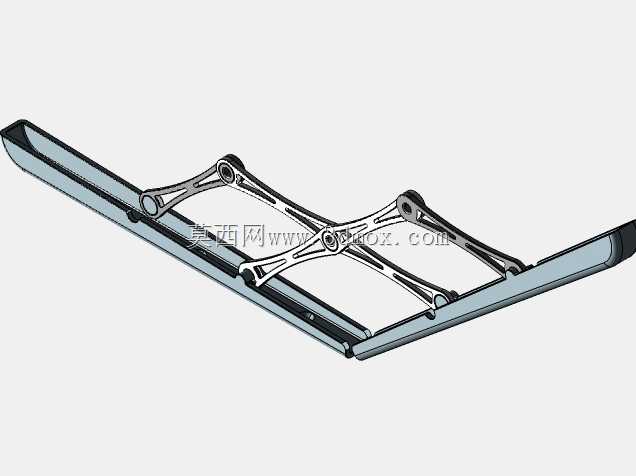

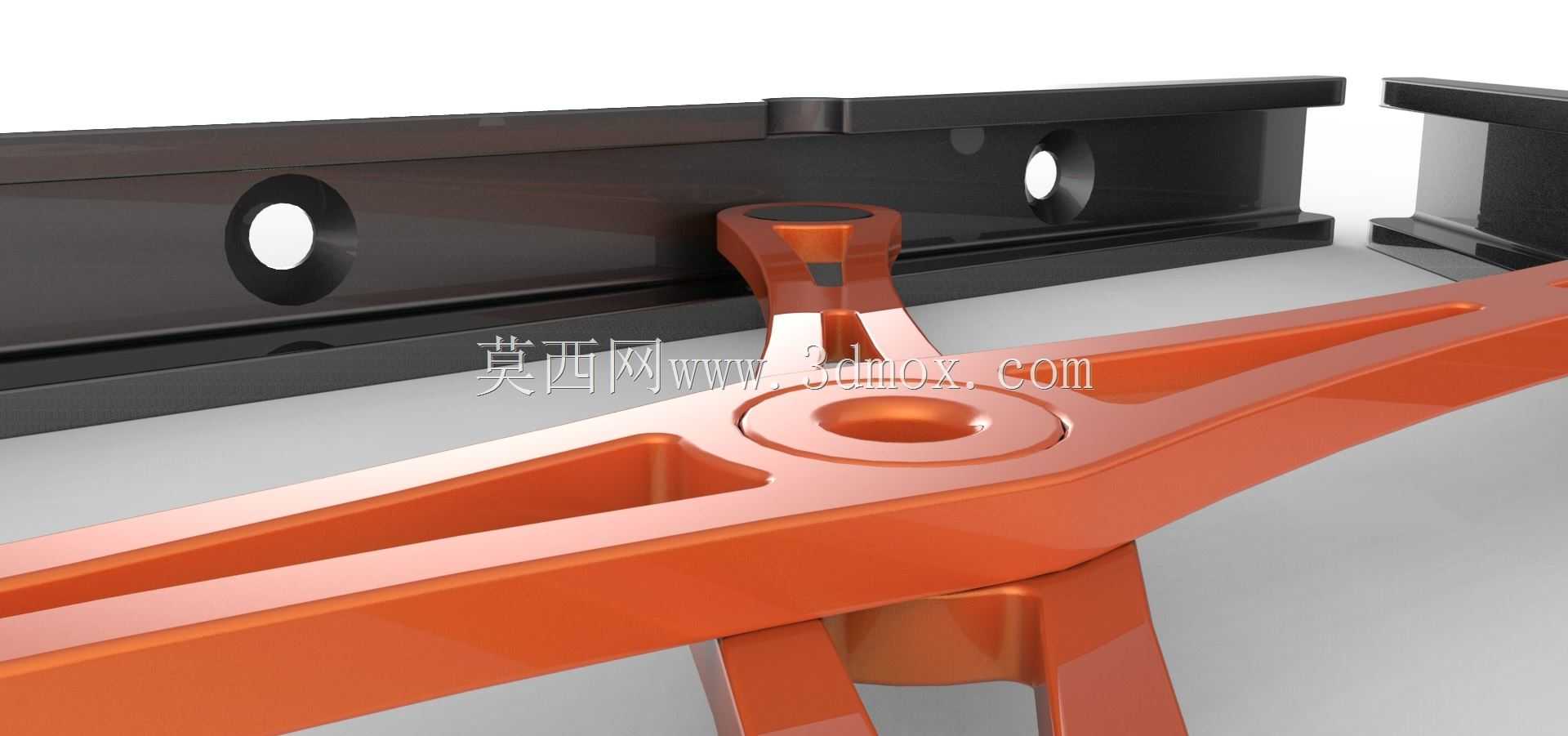

设计过程中，首先围绕门体开合的运动轨迹进行连杆尺寸匹配，通过多组铰接点的位置排布，模拟门体从闭合到完全开启的全行程运动，确保开合过程无卡滞、无死点，同时控制开启角度在常用的0到90度区间内，满足日常使用的开门空间需求。结构上采用模块化铰接设计，每个连杆连接位置都预留了标准铰接孔位，可通过销轴实现快速组装，生产时可分别加工连杆与安装座部分，再统一进行铰接装配，降低生产加工的难度。材质适配方面，结构设计兼容ABS等工程塑料的注塑成型工艺，也可根据承重需求更换为金属材质，适配不同承重等级的门体使用。

安装边界上，两侧安装座分别对应柜体与门体的安装平面，安装时需保证两侧安装座的平行度偏差在合理范围内，避免连杆运动出现卡滞，可根据门体的实际尺寸、重量调整连杆的厚度与铰接轴的直径，针对大尺寸、大重量的门体可适当增加连杆的截面尺寸，提升整体承重能力，安装时无需在门体或柜体上开设复杂的嵌槽，仅需通过紧固件在平面上固定即可，降低现场安装的操作难度，适配不同厚度的门体安装需求，同时连杆的联动结构可抵消部分安装误差，即使安装位置存在小幅偏差也能保证开合顺畅。
