车间立柱钻加工用双轴手动XY定位工作台

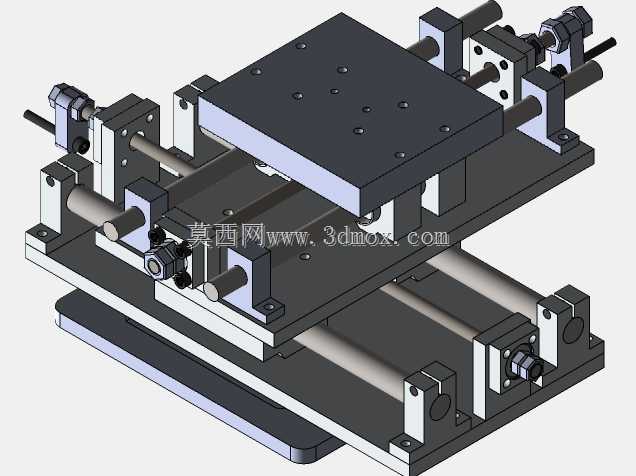

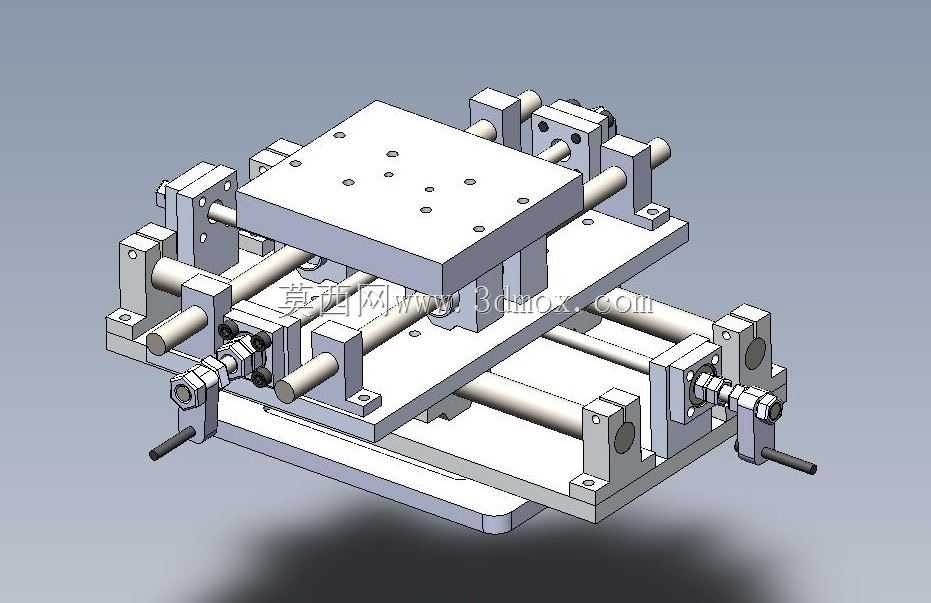

在中小规模机械加工车间的日常钻削作业场景中，立柱钻是应用频次极高的通用加工设备，常规立柱钻的主轴位置固定，加工时需要人工挪动工件来对准孔位，不仅找正效率低下，批量加工时还容易出现孔位偏移、同轴度超差的问题，这款手动XY双轴位移工作台，正是针对车间立柱钻的精准定位需求开发的配套工装，可直接安装在立柱钻的工作台面上，替代原有固定工装板完成工件的二维位置调整。从实际用途来看，这款工作台主要承担钻削加工过程中的工件承载与位置微调功能，操作人员无需挪动重型工件或反复调整钻床主轴位置，仅通过两个轴向的调节手柄，就能带动上方的工件安装板完成X、Y两个方向的连续位移，快速将待加工孔位对准钻头中心，大幅缩短单件找正时间，尤其适合多孔位板类零件、小型机加工件的批量钻削、扩孔、铰孔作业，能有效降低操作人员的劳动强度，减少因人工挪动工件带来的定位误差。在功能特性上，这款工作台采用双轴独立驱动的结构设计，两个轴向均配置了光轴导轨作为导向支撑，配合滑动座实现平稳的直线位移，导轨两端设置有限位挡块，避免滑台超程脱出；每个轴向的末端都安装了手动调节手柄，通过丝杆传动带动滑台移动，进给过程平稳无卡顿，微调精度可以满足常规钻削加工的位置公差要求，同时丝杆位置带有锁紧结构，当位置调整到位后可以锁止滑台，避免钻削过程中工件移位导致孔位偏差。上方的工件安装板预留了规则排布的安装螺孔，可以搭配不同的夹具固定各类形状的待加工工件，适配性较强。从设计思路来看，这款工作台完全围绕车间实际加工的实用性需求展开，没有冗余的复杂结构，整体采用模块化的层叠设计，下层为Y轴向滑台组件，上层为X轴向滑台组件，两层结构独立装配，后期维护时可以单独拆解某一轴向的部件进行检修或更换易损件，降低维护成本；整体结构采用碳钢材质加工，刚性充足，能够承受钻削过程中的轴向进给力，不会出现受力变形的问题。在外形尺寸与安装边界上，这款工作台的底座尺寸适配常规中小型立柱钻的工作台面安装范围，底座预留了对应的安装固定孔，可以通过T型螺栓直接固定在钻床工作台上，不需要额外改造钻床结构；整体高度控制在合理范围内，安装后不会影响立柱钻的原有行程范围，上方工件安装板的有效行程可以覆盖车间常规小型零件的加工尺寸需求，滑台移动过程中不会超出底座边界，不会与钻床的床身、立柱部分产生干涉，安装后即可直接投入使用，不需要复杂的调试过程。
