小型数控铣床龙门式工作台结构设计

这款小型数控铣床工作台，主要面向桌面级精密加工场景打造，可适配小型零件的铣削、钻孔、轻量雕刻等加工需求，常见于个人DIY加工工坊、职业院校实训教学场景、小型五金零件打样车间，能够满足铝件、塑料件、软金属等材质的小尺寸工件加工，相比大型工业铣床占地更小、部署灵活，不需要专门的重型设备安装基础，普通稳固工作台面即可放置使用。

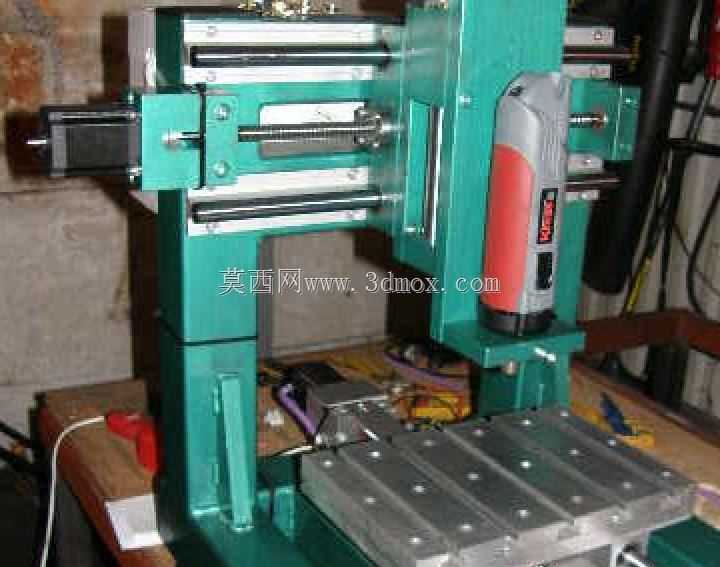

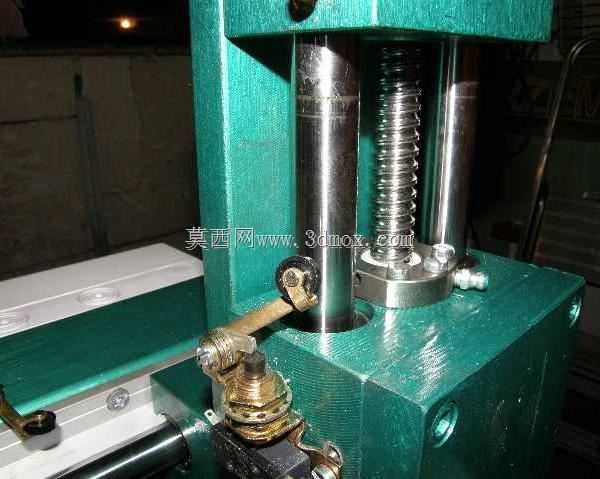

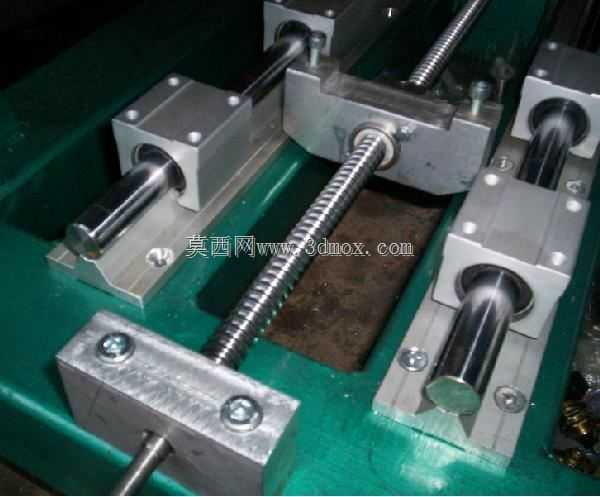

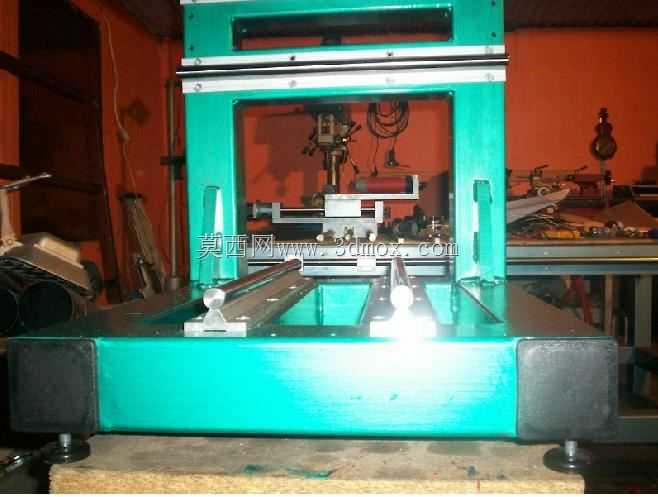

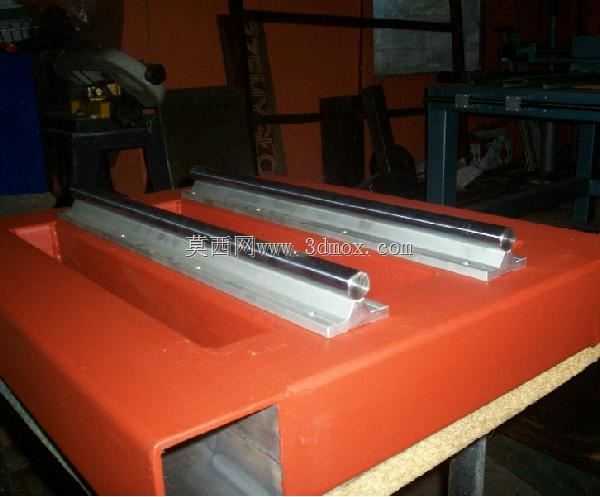

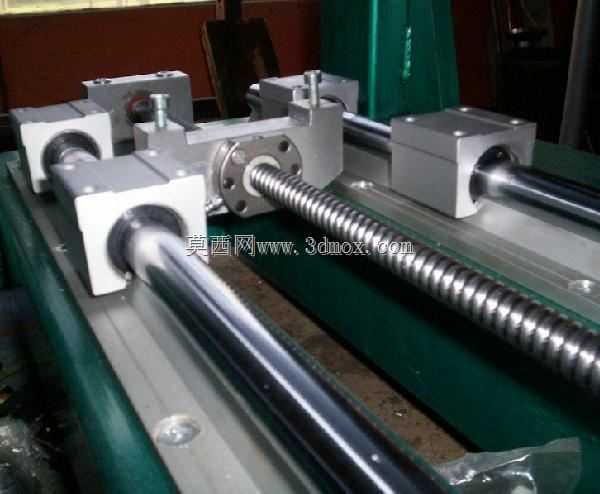

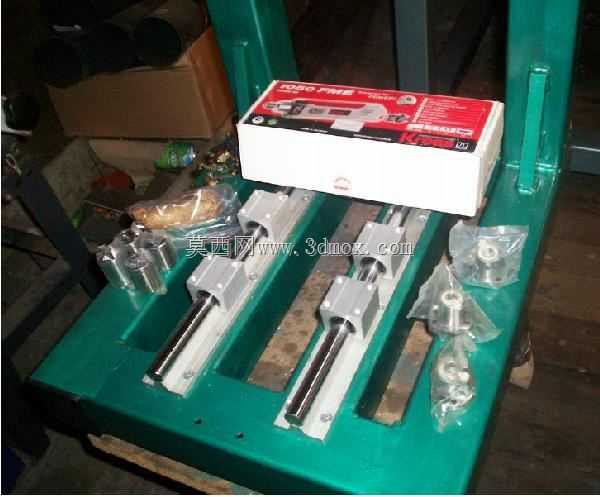

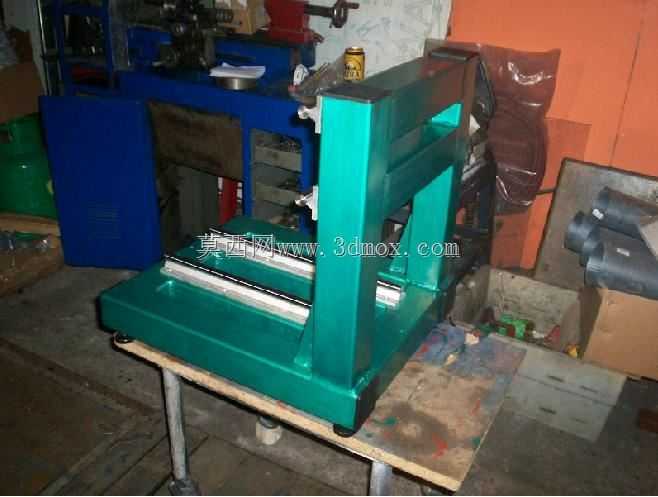

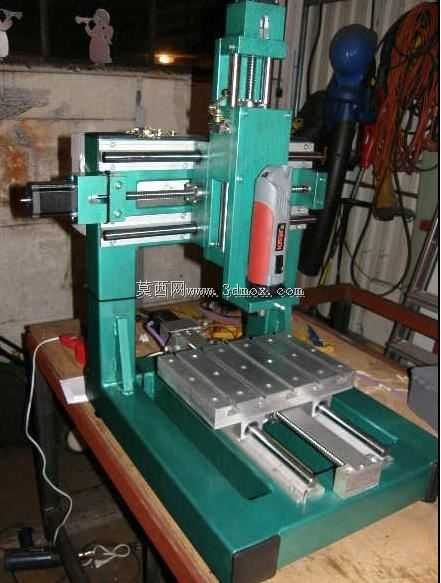

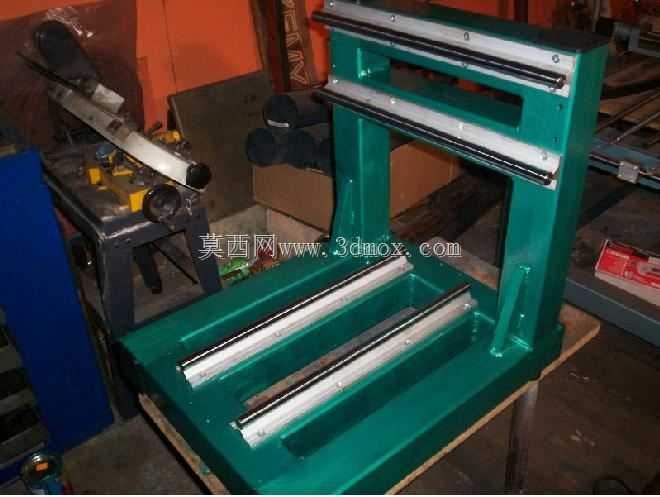

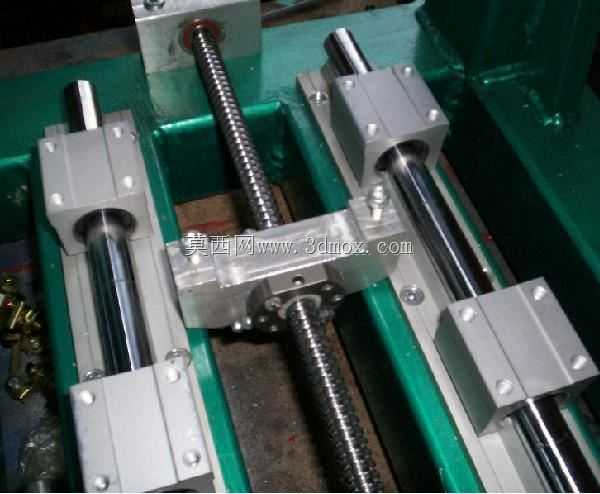

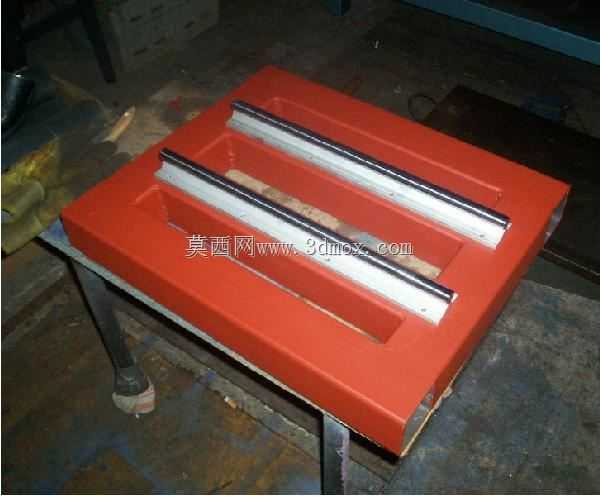

整体采用龙门式框架结构设计，主体支撑件为一体式铸造的绿色漆装机架，框架结构经过加强筋优化，能够抵消加工过程中产生的切削振动，保证加工过程的结构稳定性，避免因机架形变导致的加工精度偏差。工作台的横向与纵向移动副均采用高精度直线导轨作为导向部件，导轨安装面经过精密铣削加工保证平行度，移动过程顺滑无卡顿，配合预压设计的滑块可消除反向间隙，大幅提升移动定位精度。传动部分采用滚珠丝杠副实现动力传输，相比普通梯形丝杠传动效率更高、摩擦阻力更小，能够实现更精准的进给控制，长时间使用也不易出现传动间隙过大的问题。

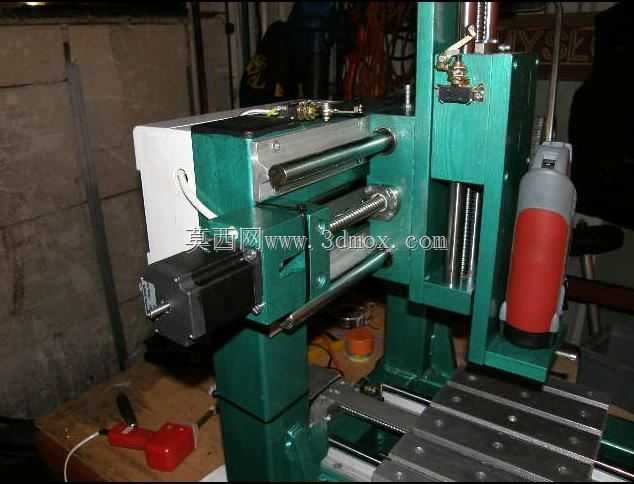

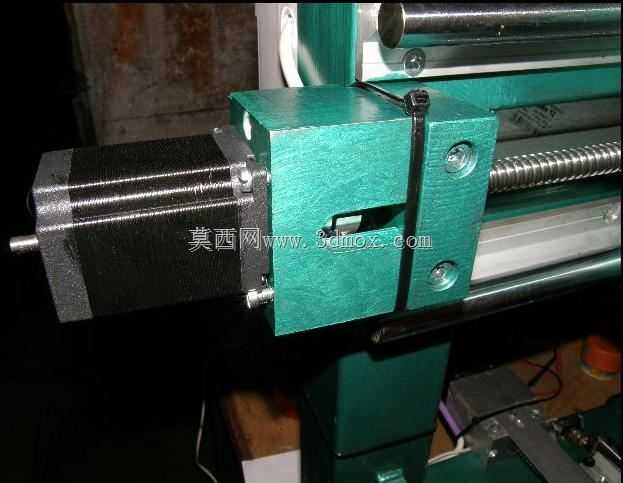

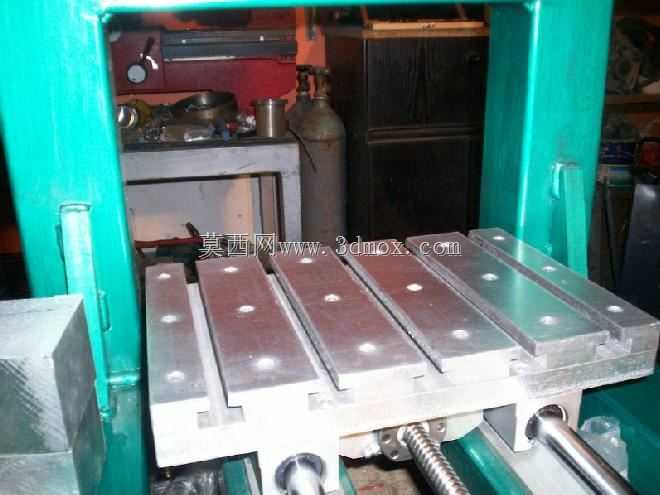

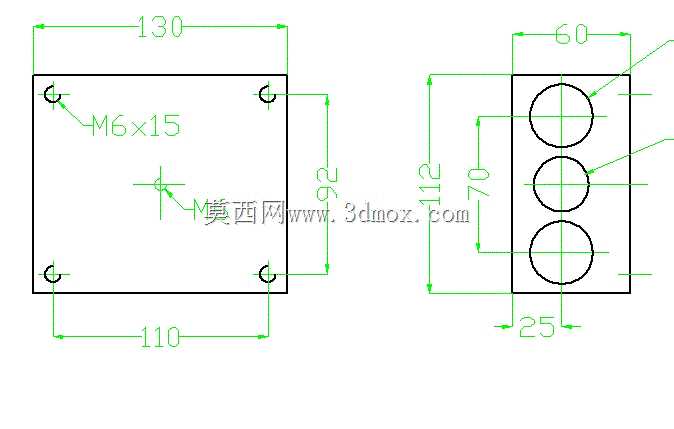

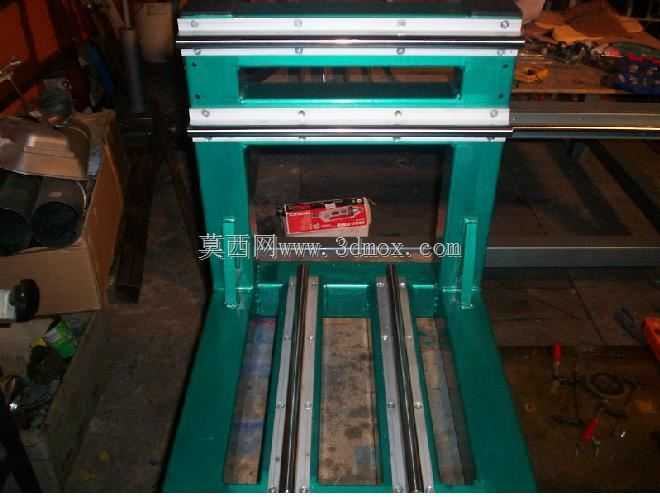

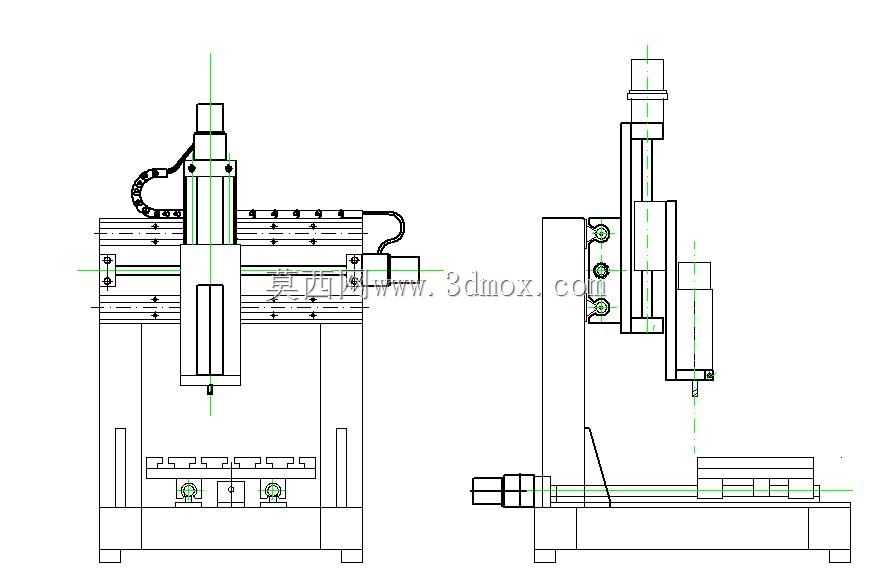

驱动端适配1.89Nm扭矩的步进电机，可匹配mach3运动控制系统实现三轴运动控制，能够完成平面铣削、轮廓走刀、点位钻孔等多种加工动作的精准执行。工作台的有效加工幅面适配A4尺寸范围的工件装夹，安装边界紧凑，整体机架的底部预留有标准安装孔位，可直接固定在配套操作台或定制机座上，不需要额外做复杂的安装适配。设计过程中充分考虑了小型加工场景的使用需求，将龙门立柱与底部工作台座做了一体化结构设计，减少了装配环节的累积误差，上下两层导轨的布局分别对应Z轴安装滑板与XY轴工件装夹平台的移动导向，各运动轴的行程经过合理分配，在有限的外形尺寸内最大化利用加工空间，同时预留了主轴安装、线缆走线、限位开关安装的对应位置，用户可根据自身加工需求选配对应功率的加工主轴、冷却组件等外围配件，快速组装成完整的小型数控加工设备，满足小批量零件加工、创意作品制作、数控操作实训等多场景的使用需求。
