自行车滚轴式骑行训练台结构设计

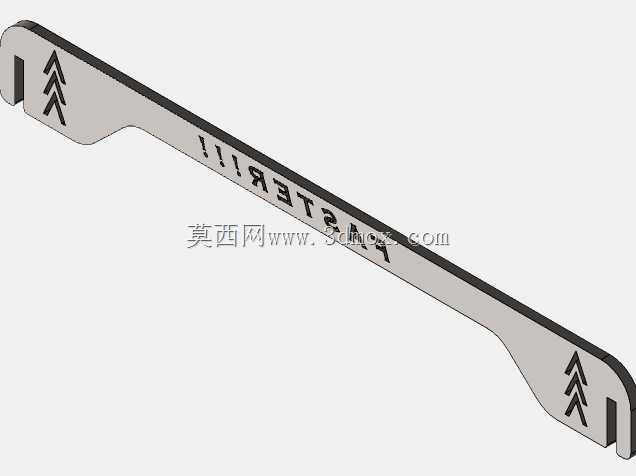

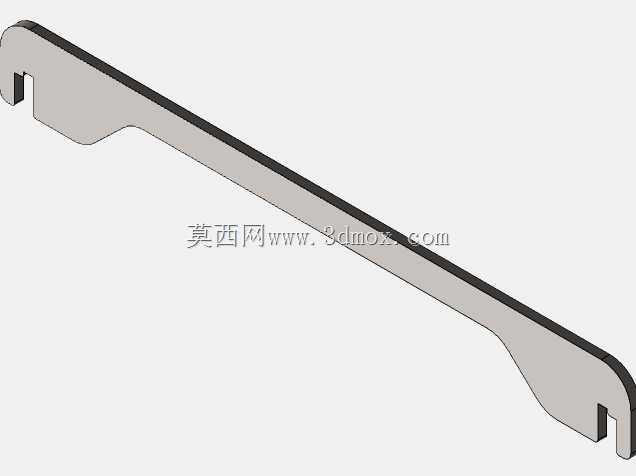

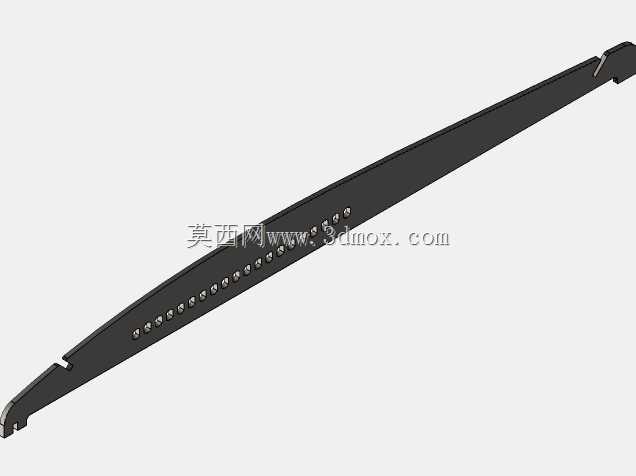

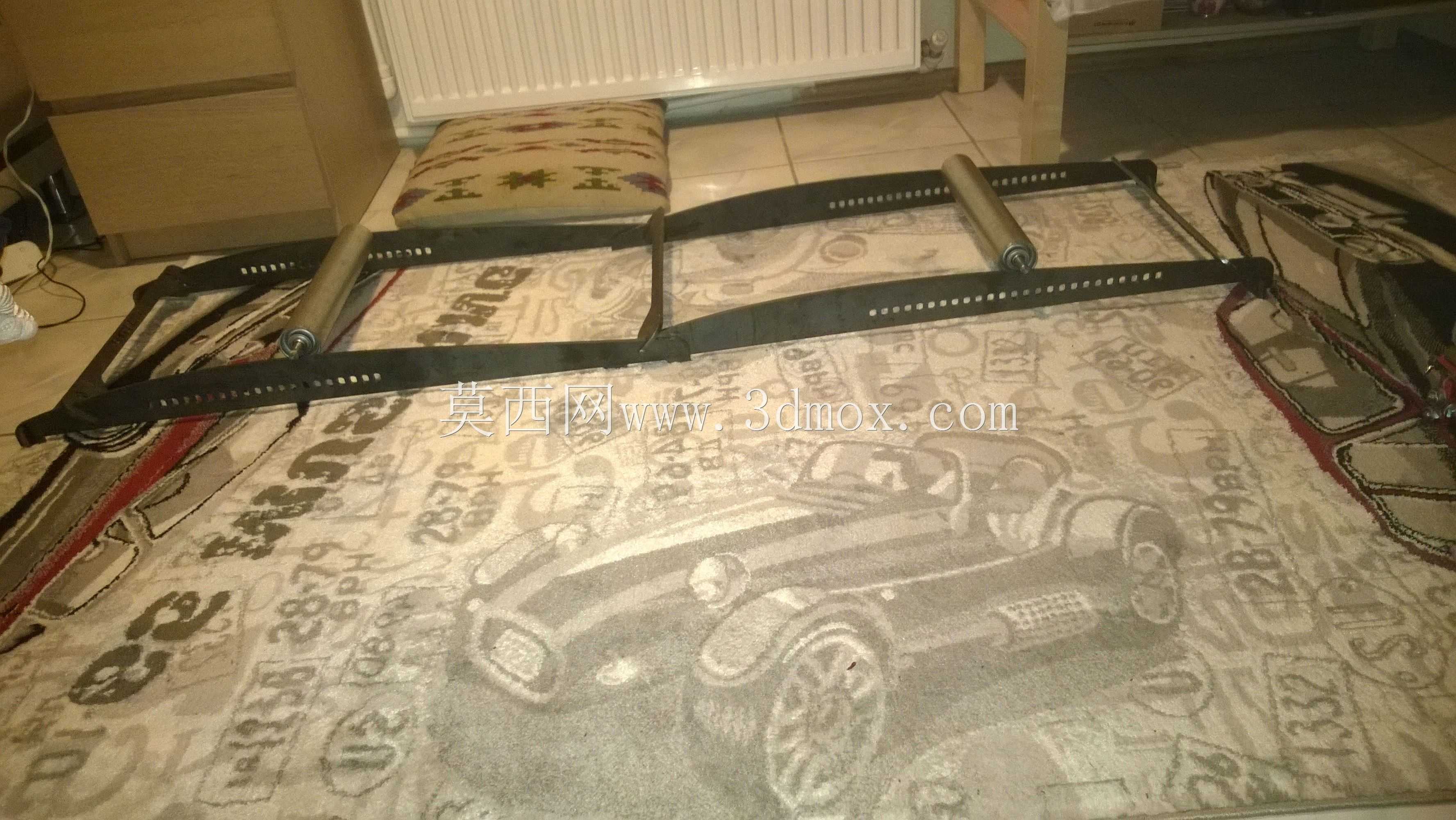

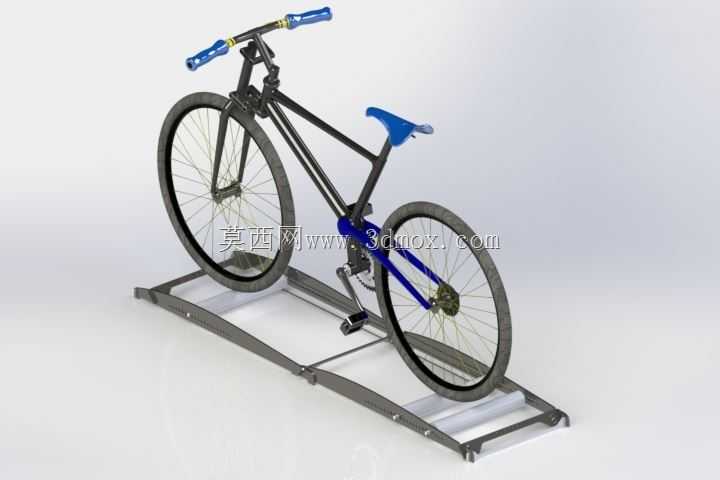

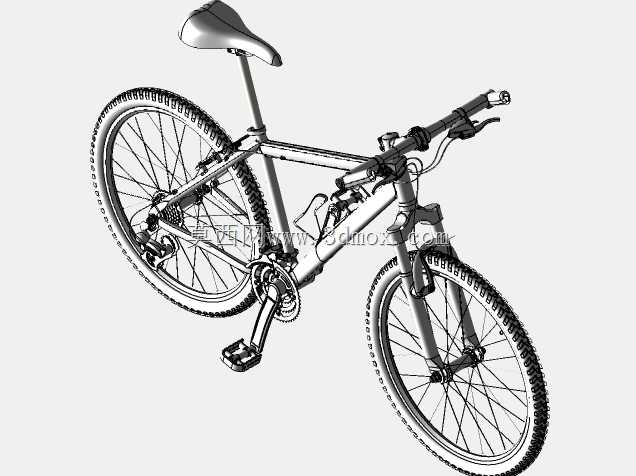

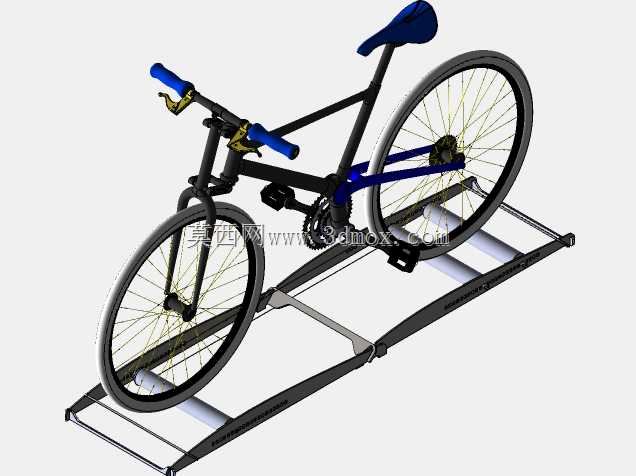

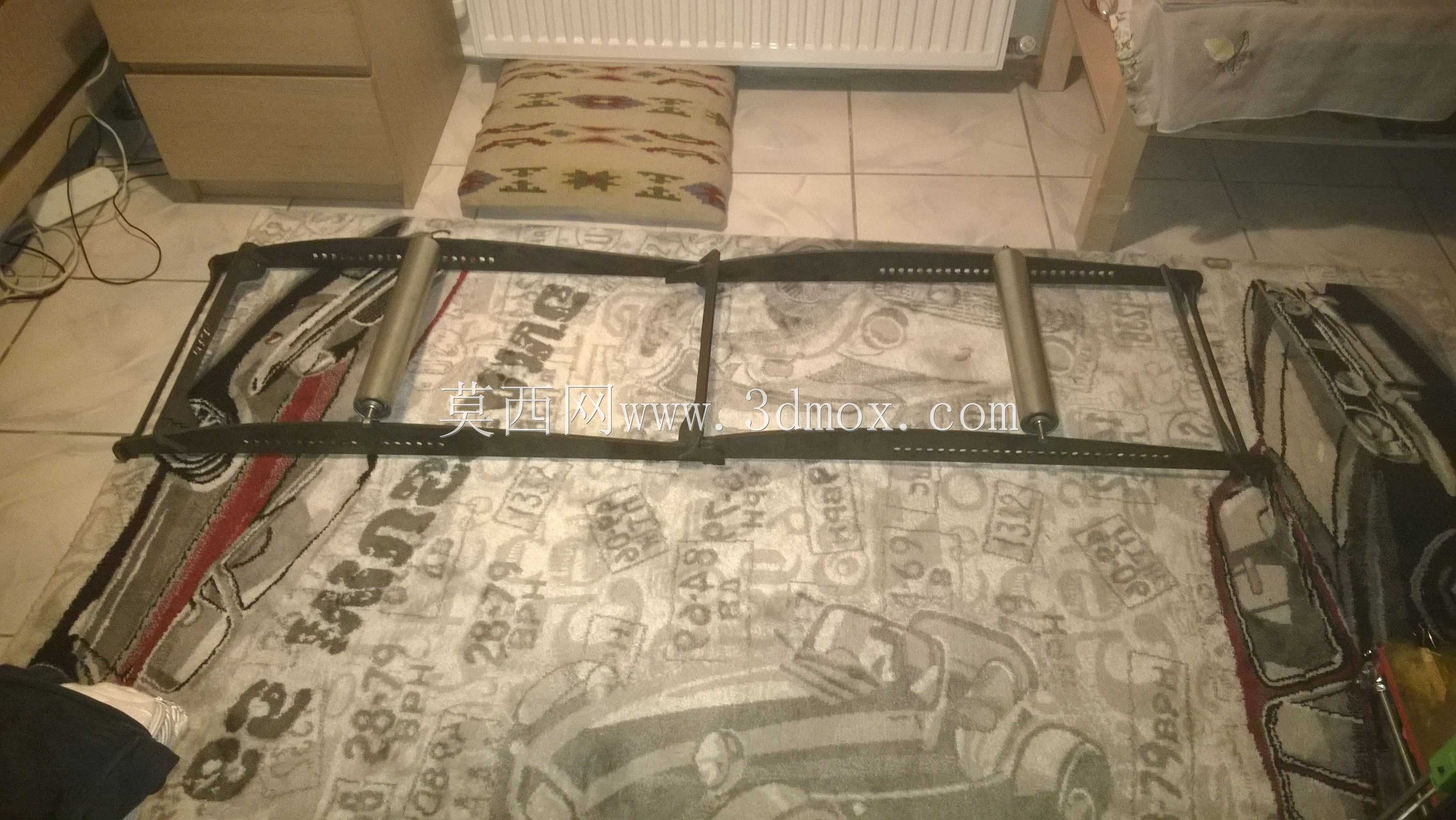

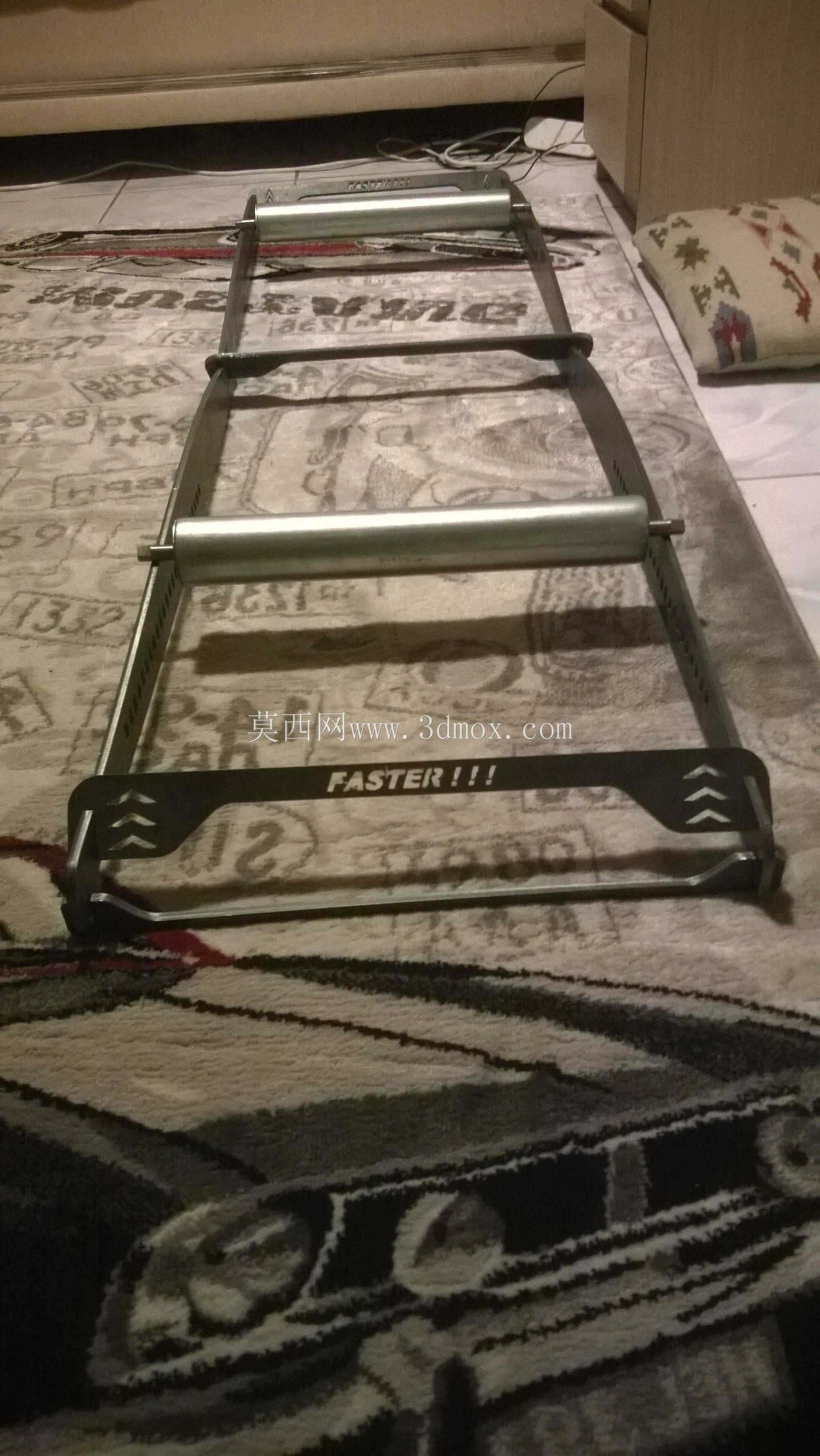

这款滚轴式骑行训练装置，主要面向室内骑行练习场景，解决户外骑行受天气、场地限制无法开展训练的痛点，可适配常规尺寸的公路车、山地车使用，无需对原车做额外改装，直接将自行车放置于滚轴组上即可开展踩踏训练，帮助骑行者维持踩踏节奏、锻炼核心平衡能力，也可用于赛前热身、日常功率维持类训练。从结构设计逻辑来看，整体采用分体式快装框架思路，所有金属支架零件均适配激光切割加工工艺，零件之间通过插接定位结构配合，全程组装不需要额外辅助工具，仅需将金属支架杆件对位拼接，再装入滚轴组件即可完成整体搭建，大幅降低了生产端的装配成本，也方便用户自行拆解收纳，减少闲置时的空间占用。滚轴部分采用双组平行圆柱滚轴布局，前后滚轴的间距预留了常规自行车轮径的放置边界，可兼容26寸、27.5寸、700C等主流轮径规格，滚轴内置轴承结构，转动阻力均匀顺滑，不会出现卡顿、偏摆的问题，踩踏时车轮带动滚轴同步转动，尽可能模拟真实路面骑行的滚动反馈。框架主体采用轻量化金属型材制作，在保证结构刚性的前提下控制整体重量，底部框架做了加宽处理，两侧支撑边向外延伸形成稳定支撑面，避免骑行过程中装置出现侧翻、移位的问题，滚轴表面做了防滑处理，增大与轮胎的接触摩擦力，防止骑行时轮胎打滑脱离滚轴。设计过程中优先考虑了使用安全性，所有框架拼接处都做了圆角过渡处理，没有尖锐外露的棱角，避免用户在上下车、训练过程中被磕碰划伤，滚轴的两端都设置了限位结构，防止滚轴在高速转动过程中从支架上脱出。整体结构没有复杂的传动或阻尼调节部件，依靠纯机械结构实现骑行训练功能，故障率低，维护成本极低，日常使用仅需定期对轴承部位做润滑保养即可长期稳定工作，既适合家庭用户日常居家训练使用，也可用于车店、骑行俱乐部的室内训练场地配套。
