磁耦合式轴端磁性密封联轴器结构

　　在化工流体输送、真空设备、高压反应腔体这类对介质泄漏零容忍的工况场景里，传统接触式密封的磨损快、寿命短、易泄漏的痛点一直是设备运维的核心难题，这套磁耦合密封联轴器结构，正是针对这类严苛密封需求开发的动力传递部件。从结构布局来看，该部件采用同轴嵌套的磁路排布设计，内外磁转子分别对应主动端与从动端，中间设置隔离密封套将动力输入侧与被密封腔体完全物理隔断，彻底消除了传统密封件存在的动密封间隙，从结构根源上杜绝了输送介质、腔体内高压或真空环境的泄漏通道。

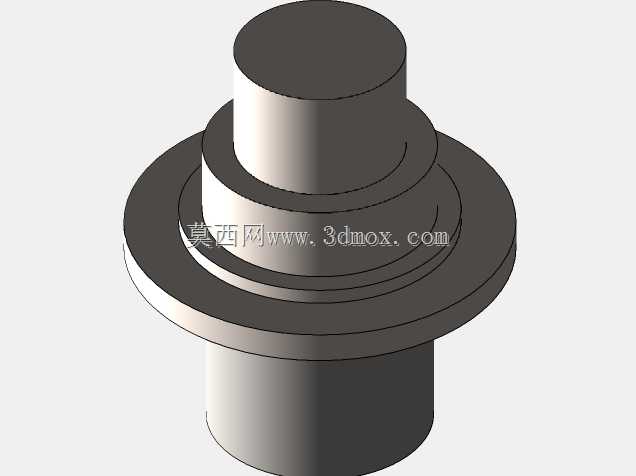

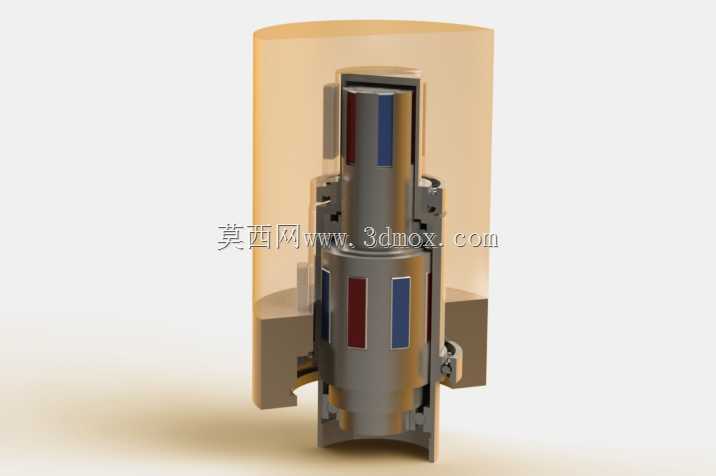

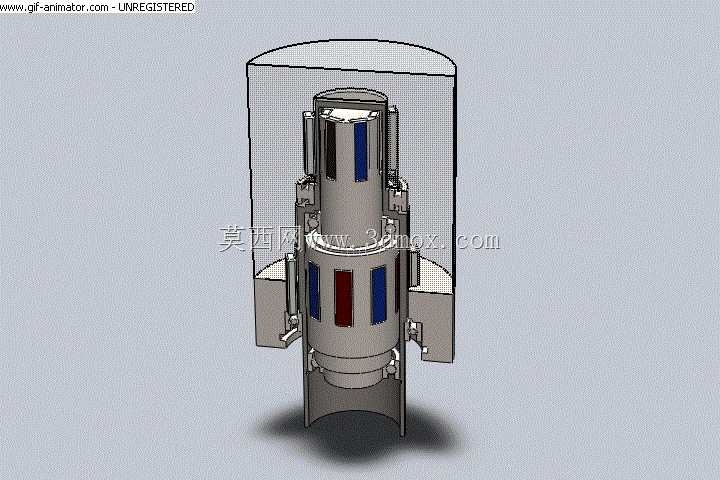

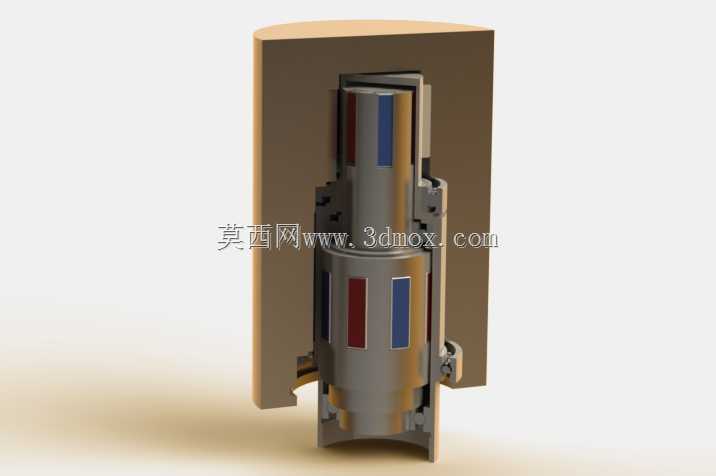

　　设计过程中优先考虑了磁路的扭矩传递效率，磁钢采用轴向交替排布的红蓝标识磁极，相邻磁极极性相反形成闭合磁回路，在保证足够磁吸力传递额定扭矩的同时，尽可能缩小磁钢之间的气隙尺寸，减少磁阻损耗，避免大扭矩工况下出现磁滑脱的失效问题。隔离套采用非导磁的薄壁结构设计，在满足腔体压力承载强度的前提下，尽可能减小壁厚来降低气隙磁阻，同时兼顾加工工艺性，避免薄壁结构在装配或压力波动下出现变形剐蹭内外磁转子的问题。

　　从安装边界来看，该部件整体为同轴圆柱类结构，上端为主动轴连接端，设置有键槽与轴用挡圈安装位，可直接与驱动电机输出轴配合安装，下端为从动轴连接端，可对接泵轴、搅拌轴等被驱动部件，径向安装尺寸需匹配隔离套的安装法兰定位止口，轴向安装时需严格控制内外磁转子的轴向对中位置，保证磁钢的轴向重合度达到设计要求，避免因轴向错位导致磁传递扭矩下降。

　　实际应用中，该结构可适配腐蚀性流体输送、高真空环境、有毒有害介质传输等多种特殊工况，相比传统填料密封、机械密封结构，不存在接触式摩擦磨损，运行过程中无需额外的密封冷却冲洗管路，运维成本大幅降低，同时密封寿命可提升数倍。结构设计上充分考虑了装配工艺性，各零部件均采用同轴回转体结构，加工时可通过普通车削、磨削工艺完成，磁钢采用嵌入式安装结构，通过结构挡边与粘接结合的方式固定，避免高速旋转时磁钢受离心力脱出。内外磁转子的支撑部位设置有滑动轴承位，可根据工况选择适配的轴承材质，针对含颗粒介质的工况可选用硬质合金或碳化硅轴承，针对洁净工况可选用工程塑料或陶瓷轴承，保证旋转过程的同轴度与运行稳定性。

　　在磁路设计阶段，通过调整磁钢的厚度、轴向长度、磁极对数，可适配不同的额定扭矩需求，小扭矩工况可减少磁钢用量降低成本，大扭矩工况可增加磁极对数与磁钢厚度提升传递能力，同时隔离套的材质可根据介质腐蚀性、压力等级选择不锈钢、钛合金、工程塑料等不同非导磁材料，兼顾强度与耐蚀性。安装过程中需注意主动端与从动端的同轴度公差，控制在0.05mm以内可避免运行过程中出现磁拉力不均导致的振动问题，同时隔离套与安装法兰之间设置有静密封槽，可搭配O型圈或金属垫片实现静密封部位的零泄漏。该结构彻底解决了动密封点的泄漏问题，在无泄漏泵、真空搅拌设备、高压反应釜搅拌轴密封等场景中，可直接替代传统的接触式密封结构，大幅提升设备运行的可靠性，减少因密封失效导致的介质泄漏、设备停机、安全隐患等问题。
