两款承压型磁性密封联轴器结构方案

　　在化工流体输送、高压反应釜动力输入、真空镀膜设备传动这类需要完全隔绝传动侧与介质侧的工况中，传统接触式密封往往会因为轴的持续转动产生磨损，用不了几个检修周期就会出现介质泄漏、外界杂质渗入腔体的问题，尤其是输送腐蚀性、易燃易爆或者高纯度要求介质的场景，密封失效带来的安全隐患和产品报废损失远高于密封件本身的成本。磁性密封联轴器正是为解决这类动密封痛点而生的传动部件，它依靠内外磁环的磁力耦合实现无接触扭矩传递，把动密封转化为静密封结构，从根源上消除了轴穿位置的泄漏通道。

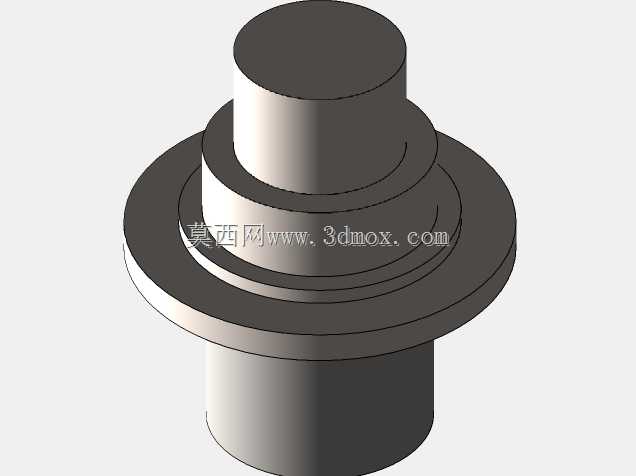

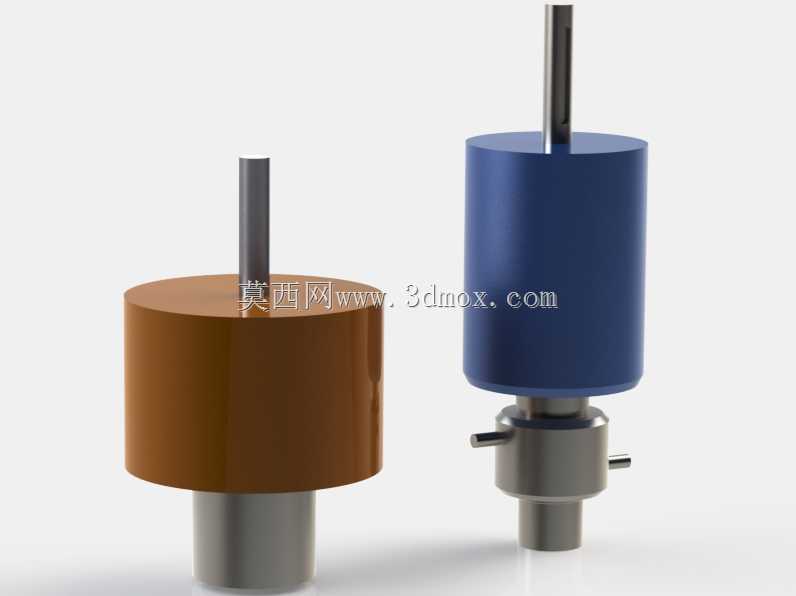

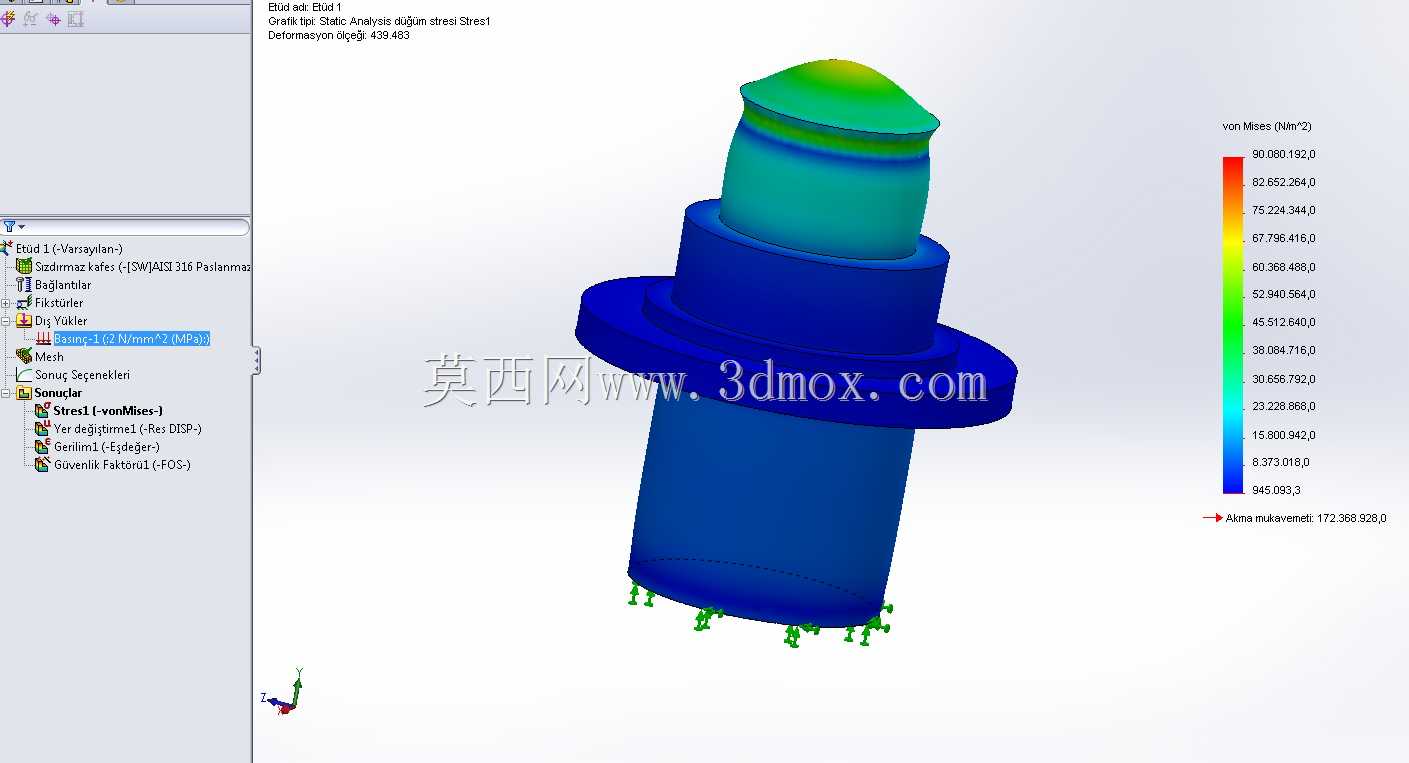

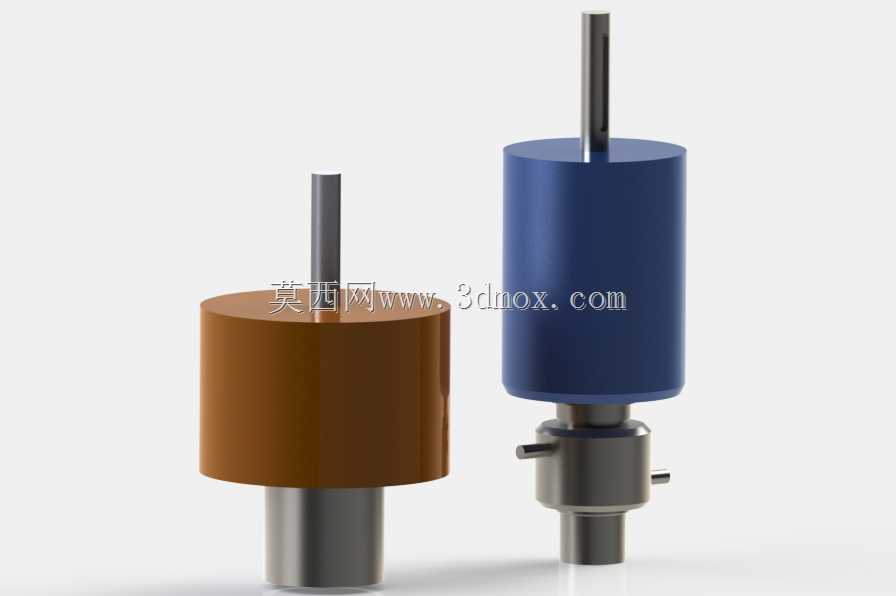

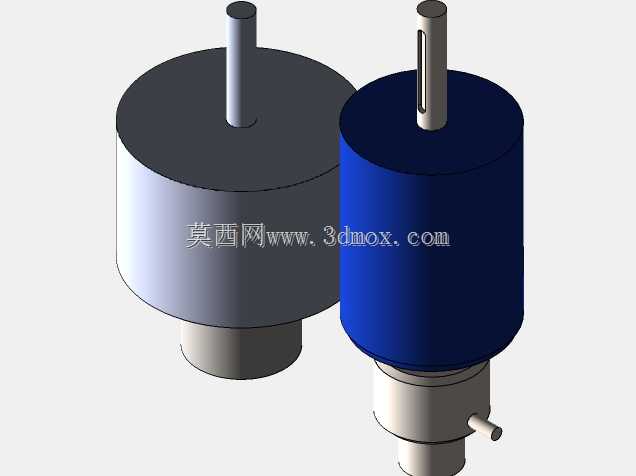

　　这次呈现的两款结构，一款是参考成熟阿马尔结构的60巴承压规格，另一款是针对装配痛点优化的改进型结构。先看蓝色款的成熟结构，它的磁钢组件完全封装在隔离套内部，隔离套采用非导磁的高强度不锈钢材质加工，壁厚经过严格的承压校核，在60巴的工作压力下不会出现鼓胀变形，避免变形后剐蹭内外磁体导致传动卡滞。它的轴连接端采用标准的平键配合结构，输出端的轴伸长度、安装止口尺寸完全匹配常规工业泵、反应釜的安装接口，不需要对原有设备的安装位做二次改造就能直接替换原有传动密封组件。实际选型时要注意，隔离套在交变磁场中会产生涡流发热，所以高压工况下使用时要预留足够的介质流通空间带走热量，避免磁钢因为温度超过居里点出现退磁，导致传动扭矩下降。

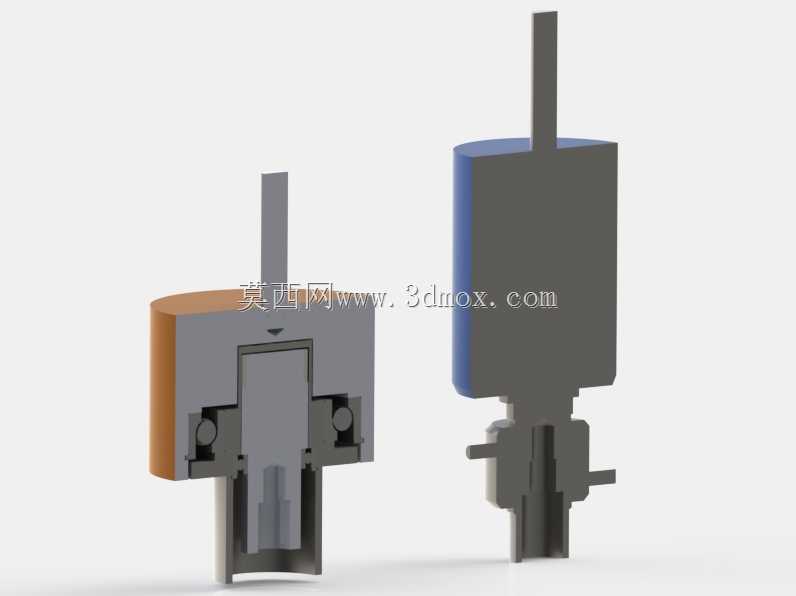

　　棕色款的改进结构，最初的设计方案在实际装配时发现，磁钢封装端的压盖和主体的同轴度很难保证，装配时稍有偏差就会导致内外磁环不同心，转动时出现磁拉力偏载，不仅会增大传动阻力，长期运行还会导致支撑轴承过早磨损。优化后的结构把磁钢安装腔和主体轴做成了一体化加工结构，取消了额外的压盖配合面，减少了一个装配累计误差环节，装配时只需要把磁钢顺着内腔推入，用端盖压紧即可，同轴度靠加工精度直接保证，不需要反复调整找正。这款结构的承压能力可以稳定达到20巴，完全能满足中低压工况的使用需求，而且因为减少了配合零件，整体的加工成本比60巴规格低了近三成，适合批量应用在水处理设备、中小型食品输送泵这类压力不高但对成本敏感的场景。

　　从安装边界来看，两款结构的轴孔直径都覆盖了10mm到25mm的常用规格，径向最大尺寸不超过80mm，轴向总长度控制在120mm以内，不会占用过多的设备安装空间。支撑轴承都采用了深沟球轴承配置，能承受一定的径向载荷，不需要额外加装外置支撑组件。在扭矩传递特性上，两款结构都具备过载打滑保护功能，当负载端出现卡滞时，内外磁环会自动滑脱，不会因为过载打坏传动齿轮或者烧毁驱动电机，故障排除后能自动恢复耦合传动，不需要额外更换易损件。

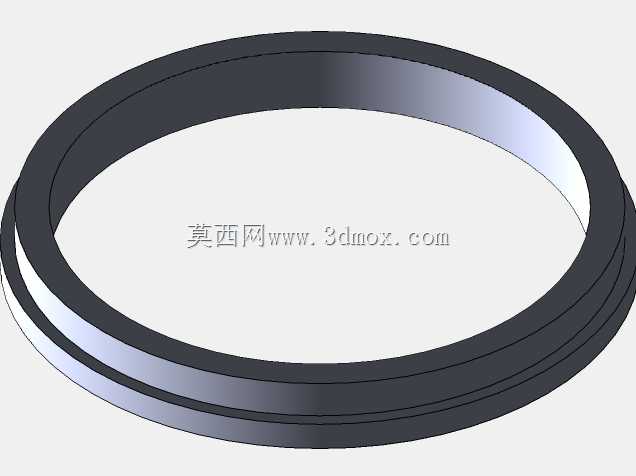

　　做这类结构的三维建模时，要特别注意磁钢的排布方向，每一块磁钢的磁极必须按照N-S交替的方式排列，否则会出现磁力抵消，耦合扭矩达不到设计要求。隔离套和内外磁环之间的气隙要控制在1mm到1.5mm之间，气隙太大会导致磁路损耗增大，传递扭矩下降，气隙太小则会因为加工和装配误差出现剐蹭。另外磁钢的固定要采用耐高温的结构胶粘接加机械挡圈限位的双重固定方式，避免设备运行时温度升高导致胶层失效，磁钢移位脱落。

　　在实际的设备改造场景中，很多老旧设备的原密封位置空间有限，这时候可以根据实际安装空间调整磁钢的长径比，在总长度受限时适当增大磁钢的径向尺寸，保证足够的耦合扭矩。如果应用在有腐蚀性介质的工况，隔离套的材质可以换成哈氏合金或者钛合金，表面做钝化处理，提升耐腐蚀性能，只是要注意不同非导磁材料的涡流损耗差异，适当调整磁钢的牌号来补偿扭矩损失。
