气液混合用长轴夹带式叶轮结构

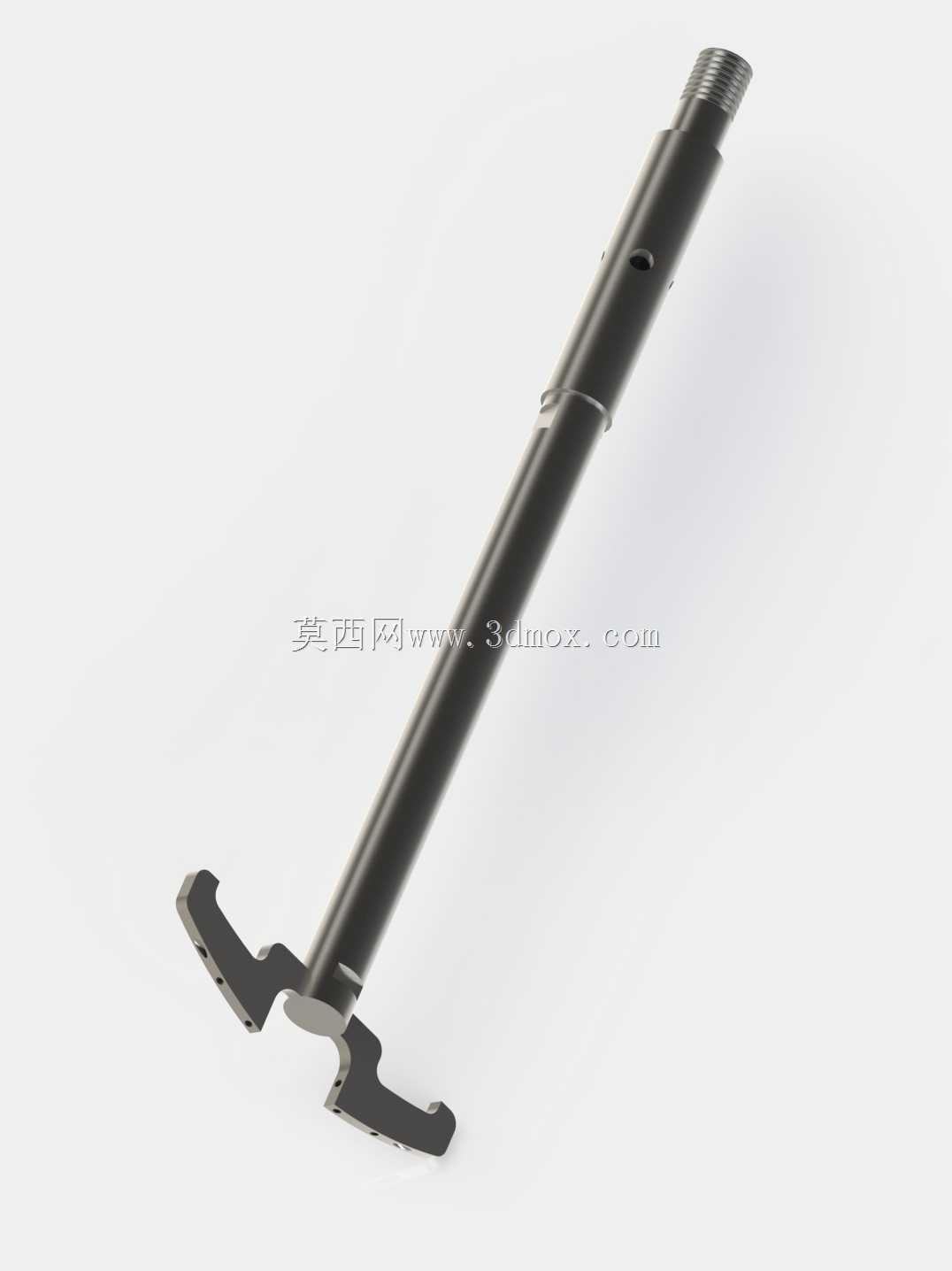

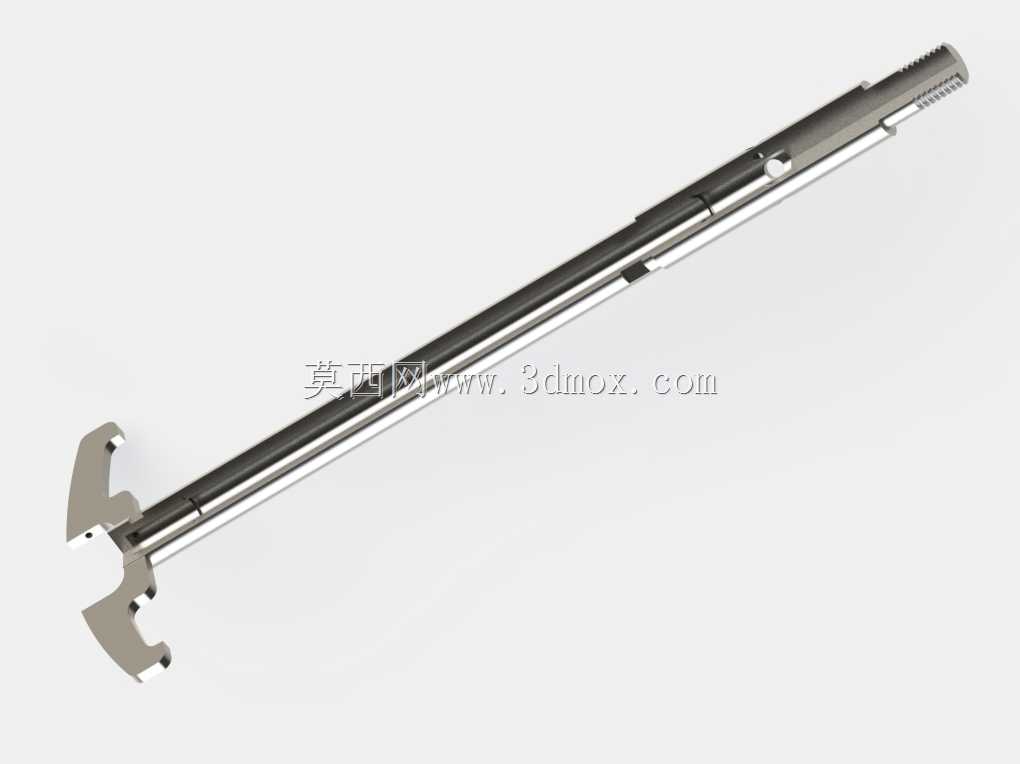

　　在精细化工、生物发酵、水处理曝气这类需要将气相介质均匀分散到液相体系的工况里，传统的曝气盘、普通搅拌叶轮往往存在气泡粒径不均、气含率沿罐体轴向分布差异大、长径比高的罐体内底部气相无法有效送达的问题，这款长轴夹带式叶轮就是针对这类痛点做的结构优化。先从安装边界说起，整根轴件采用细长轴设计，适配罐体高度1.2m到2m区间的中试级反应设备，轴身直径控制在16mm，上端预留的外螺纹段长度为22mm，匹配常用的G1/2管螺纹联轴器，可以直接和减速电机输出端对接，不需要额外做转接轴套，安装时只要保证轴的径向跳动量控制在0.1mm以内，就能避免高速运转时的轴系振颤。叶轮端设置在轴的最下端，两个对称布置的弯钩形叶片不是传统的平直推流结构，

　　叶片边缘做了15度的倾角切边，当轴以120-180rpm的转速运转时，叶片背面会形成局部负压区，顺着轴身预留的纵向导气槽，把从轴上端接入的氮气、空气或者其他工艺气体直接卷吸到叶轮区域，不需要额外配置气体增压泵，靠叶轮自身转动形成的负压就能完成气相的夹带输送，这也是和普通底装曝气结构最大的差异。从功能特性上看，这种夹带式结构不会出现曝气盘使用一段时间后气孔被物料堵塞的问题，因为气体通道是沿着轴身的开放式导槽，没有细小的节流孔，哪怕是带有少量固体颗粒的悬浮液体系，也能稳定输送气相。叶片的弯钩造型在卷吸气体的同时，会把夹带了气泡的液体沿着径向甩出，碰到罐壁后再形成上下循环的流场，不会像普通平直叶轮那样只在局部形成混合区，

　　在亚速尔群岛相关的热带植物提取工艺里，这种结构可以把氮气均匀分散到提取液中，避免有效成分被氧化，同时整根轴的过流面都做了镜面抛光处理，没有卫生死角，符合食品、医药类工况的清洁要求。设计思路上没有追求过高的剪切速率，毕竟气液混合的核心是让气泡尽可能细碎且均匀分布，而不是靠强剪切打碎气泡，过高的剪切反而会增加轴的功率消耗，还容易对热敏性物料造成破坏，所以叶片的线速度控制在3m/s以内，既保证足够的负压卷吸气体，又不会产生过度的剪切力。轴身和叶片的连接采用整体铣削加工，没有焊接接缝，避免了焊缝处容易积存物料、被腐蚀的问题，材质选用316L不锈钢的话，可以适配大部分酸碱类工艺介质，要是用于普通水处理场景，换成304不锈钢也能满足强度要求。

　　实际选型的时候要注意，这款叶轮的适配罐体直径在400mm到800mm之间，如果罐体直径超过这个范围，需要在轴身中间增加辅助支撑轴承，避免细长轴在运转时出现挠曲变形，导气槽的深度是2mm，宽度3mm，气体流量可以通过上端的进气阀门调节，最大通气量能达到1.2m³/h，完全能满足中试级反应的气液混合需求。和传统的顶装搅拌加底部曝气的组合方案比，这套结构把进气和搅拌功能集成在同一根轴上，减少了罐顶的开孔数量，也就降低了罐体泄漏的风险，安装的时候只需要在罐顶开一个适配轴径的安装孔，固定好机封就能完成装配，后期维护也只需要定期检查轴端的机械密封磨损情况，不需要清理曝气头的堵塞问题，运维成本能降低40%左右。在实际的化工混配场景里，这种叶轮可以把气相的利用率提升30%以上，因为气体从叶轮端直接被打散到液相里，不会像底部曝气那样有部分气泡还没来得及分散就直接上浮到液面逸出，对于需要通入惰性气体做保护的反应来说，能减少惰性气体的消耗量，降低工艺运行成本。
