带磁耦合结构的联轴器式密封装置

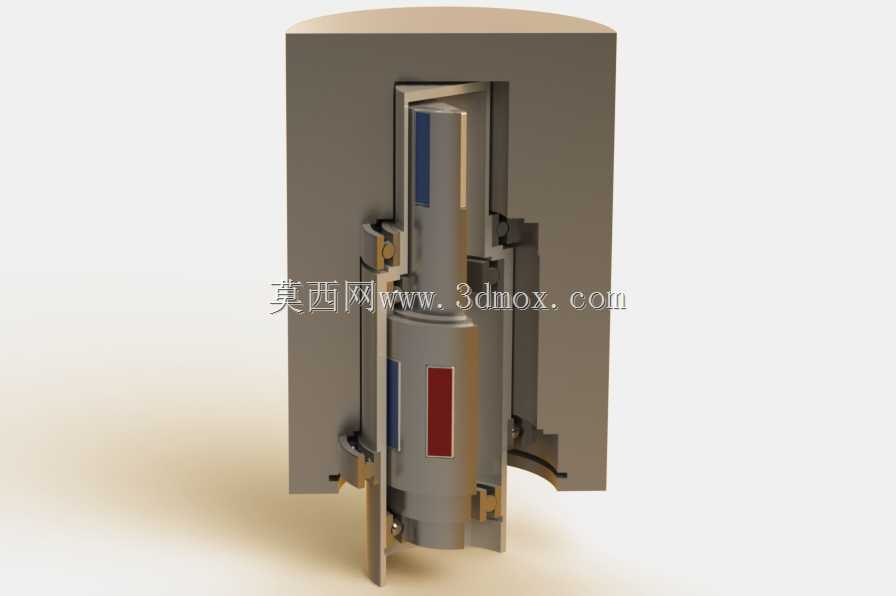

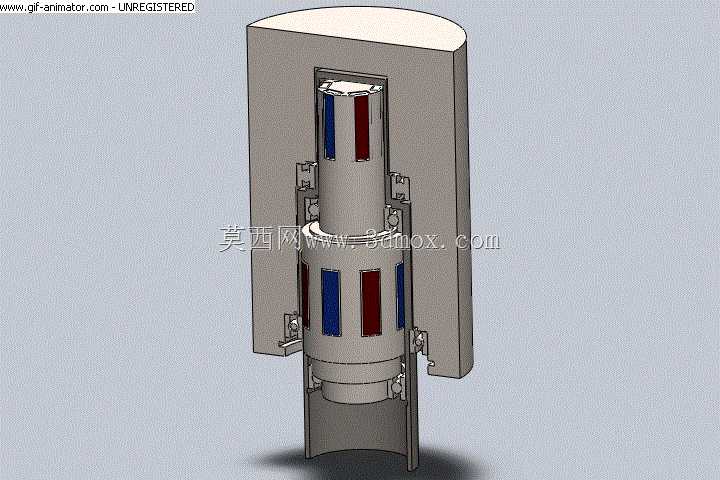

　　在化工流体输送、高温介质传输、有压工况的动力传递场景中，传统接触式密封往往面临磨损快、泄漏率高、维护周期短的问题，尤其是当轴系需要跨隔压舱传递扭矩时，动密封点的失效一直是设备运维的高频痛点。这套磁耦合密封联轴器结构，正是针对这类有压、高温工况的轴系动密封需求设计，核心是通过非接触的磁力传动实现扭矩传递，同时完全隔断密封腔内外的介质通路，从结构原理上杜绝了动密封点的泄漏可能。从结构布局来看，该装置采用同轴套式布局，内外磁钢组分别对应布置在隔离套的内外两侧，隔离套采用非导磁耐压材料加工，与外侧壳体形成完全密封的承压腔体，将内部带压介质完全封闭在腔体内，动力输入侧与输出侧之间没有贯穿的传动轴，也就不存在传统轴封需要适配轴转动的动密封面，

　　所有密封面均为静密封结构，可大幅降低密封失效概率。设计过程中，磁钢采用沿周向交替排布的径向充磁结构，相邻磁钢磁极反向布置，保证内外磁钢组之间的磁耦合扭矩足够覆盖工况需求，模拟验证数据显示该结构可耐受最高200摄氏度的介质温度，承压能力可达60bar，能够覆盖多数中低压有压流体输送设备的轴封需求。在安装边界上，该装置采用轴向套装的安装方式，输入端与输出端均采用标准轴孔配合结构，可直接适配同轴径的常规联轴器安装尺寸，不需要对原有设备的轴系布局做大幅改动，替换原有接触式密封结构与联轴器的组合即可完成升级。隔离套的壁厚设计经过磁隙优化，在保证耐压强度的前提下尽可能压缩内外磁钢之间的气隙，降低磁阻，提升磁传动效率，

　　同时避免磁钢在高温工况下出现退磁问题，磁钢固定结构采用耐高温粘接加机械挡圈限位的双重固定方式，防止高速转动下磁钢出现移位脱落。壳体外侧的连接法兰采用均布螺栓孔设计，可直接与设备腔体的法兰端面对接，密封端面采用标准O型圈沟槽设计，适配常规静密封件的安装要求，不需要额外加工定制密封件。在实际应用中，这类结构尤其适合输送有毒、有害、易挥发、高纯度要求介质的泵类、反应釜搅拌轴的动力传递与密封，能够实现零泄漏的密封效果，同时因为不存在接触摩擦的密封副，运行过程中没有密封件的磨损损耗，维护周期相比传统机械密封可提升数倍，也不需要定期更换密封填料，大幅降低设备的全生命周期运维成本。设计过程中需要重点关注的点在于磁钢的耐温等级匹配、

　　隔离套的涡流损耗控制，以及磁耦合扭矩的安全系数选取，针对不同的工况转速、介质压力、温度参数，可调整磁钢的排布数量、隔离套的材质与壁厚，以及磁钢的牌号，来适配不同的使用需求，该结构的轴向尺寸相比传统联轴器加机械密封的组合结构更紧凑，能够在狭小的安装空间内完成布置，适合对设备轴向尺寸有严格限制的场景。
