小型手动螺杆式目测压力工装结构

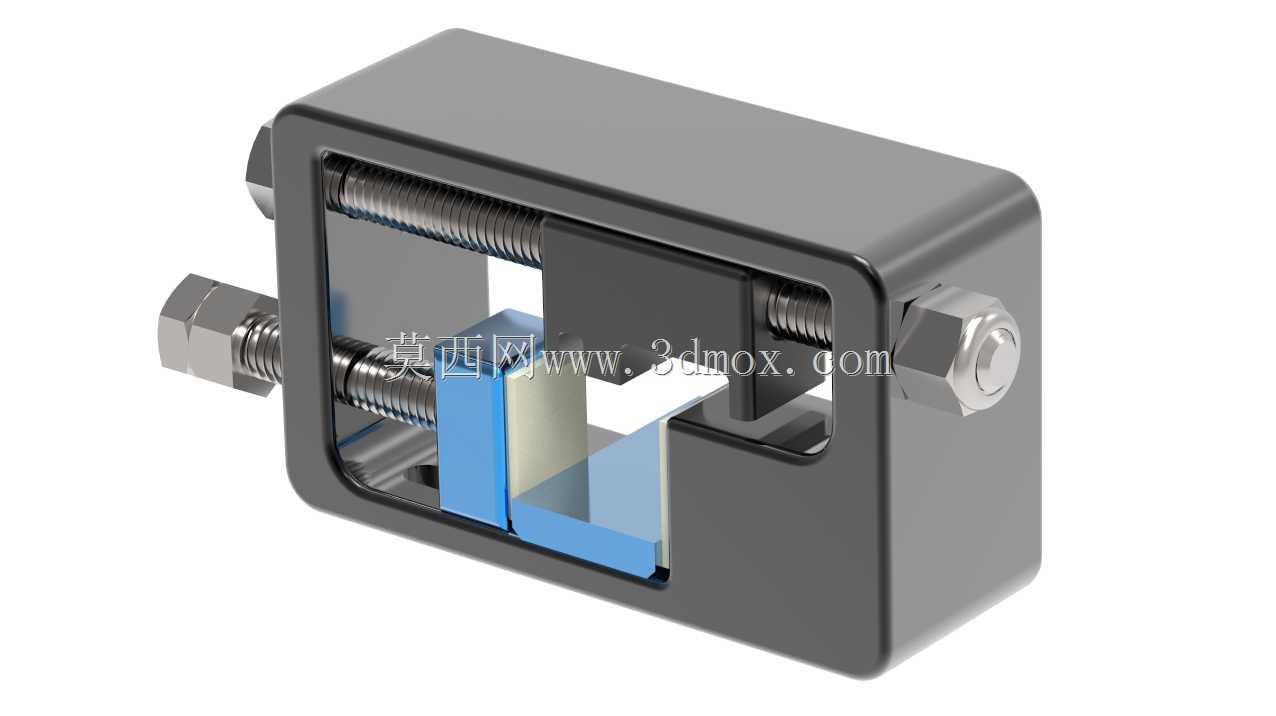

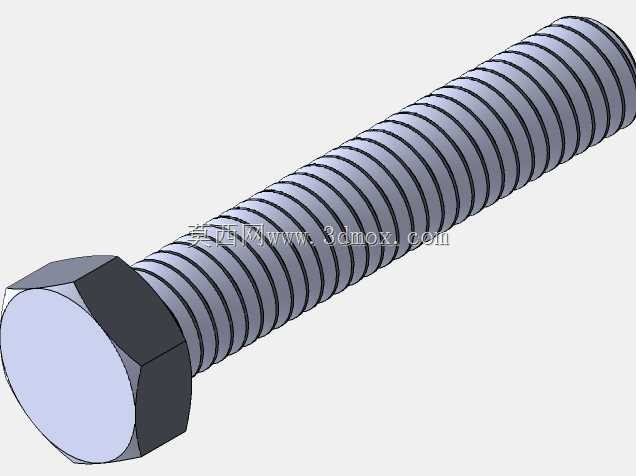

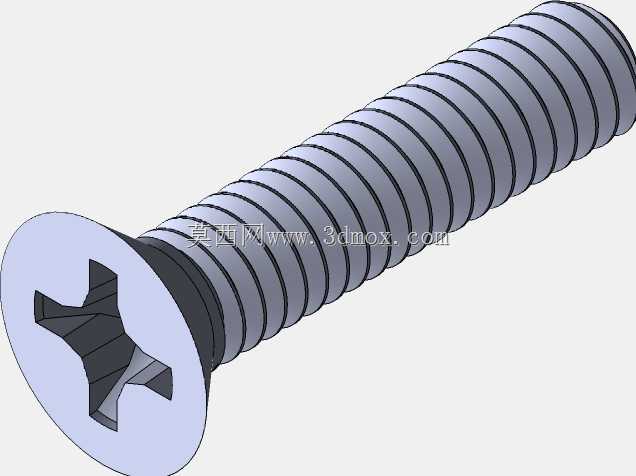

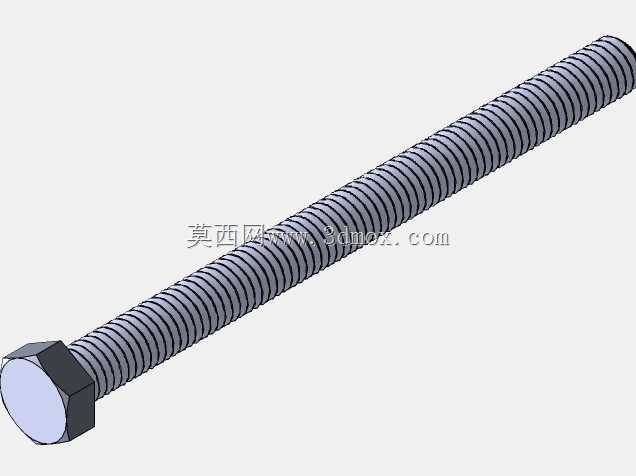

这款小型手动施压工装主要面向轻载压装、工件定位检测、小型零部件形变观测类作业场景，常见于五金加工车间的工序间抽检、电子元器件引脚压合、小型塑胶件装配对位、教学实验场景的压力形变观测环节，可在无需外接动力源的工位上完成小吨位的精准施压作业，适配零散小批量的加工检测需求，无需复杂安装调试即可快速投入使用。设备整体采用框式封闭承载结构，主体框架为一体式铣削成型的金属块，框体内部预留出规整的作业空腔，两侧对称布置传动螺杆组件，其中一侧螺杆连接滑动压块，另一侧螺杆可配合可调定位挡块，通过转动端部的六角螺头即可驱动压块沿框体内壁的导向面平稳滑移，避免施压过程中压块出现偏摆歪斜，保证施压方向与工件受力面始终垂直。压块与定位挡块之间的作业空间可通过双侧螺杆的进给量灵活调整，能够适配不同外形尺寸的工件装夹需求，框体侧面开设的开放式窗口可让操作人员直接目视观测工件受压过程中的状态变化，无需额外加装观测视窗即可完成形变过程的全程目测，方便操作人员实时把控施压程度，避免压力过大造成工件不可逆损伤。设计过程中优先考虑了手动操作的省力性与结构的刚性平衡，螺杆选用梯形传动螺纹，具备良好的自锁性能，当调整到目标施压位置后可自动锁止位置，不会因为工件的反作用力出现回退松脱的情况，无需额外设置锁止机构即可保持稳定的施压状态。框架外部轮廓为规整的长方体结构，边角做了圆弧过渡处理，避免操作过程中尖锐边角造成磕碰划伤，整体尺寸小巧，可直接放置在工作台面任意位置使用，无需额外的固定安装结构，底部平整面可保证放置时的稳定性，施压过程中不会出现滑移晃动。两侧螺杆的端部采用标准六角头结构，可直接使用普通扳手进行转动操作，无需配套专用操作工具，降低了现场使用的工具适配成本，内部与工件接触的压块端面做了平面度处理，保证施压时受力均匀，不会出现局部应力集中压伤工件表面的情况，可根据实际作业需求更换不同端面形状的压头，适配异形工件的施压装夹需求。
