本田VF750摩托变速箱横轴传动总成结构

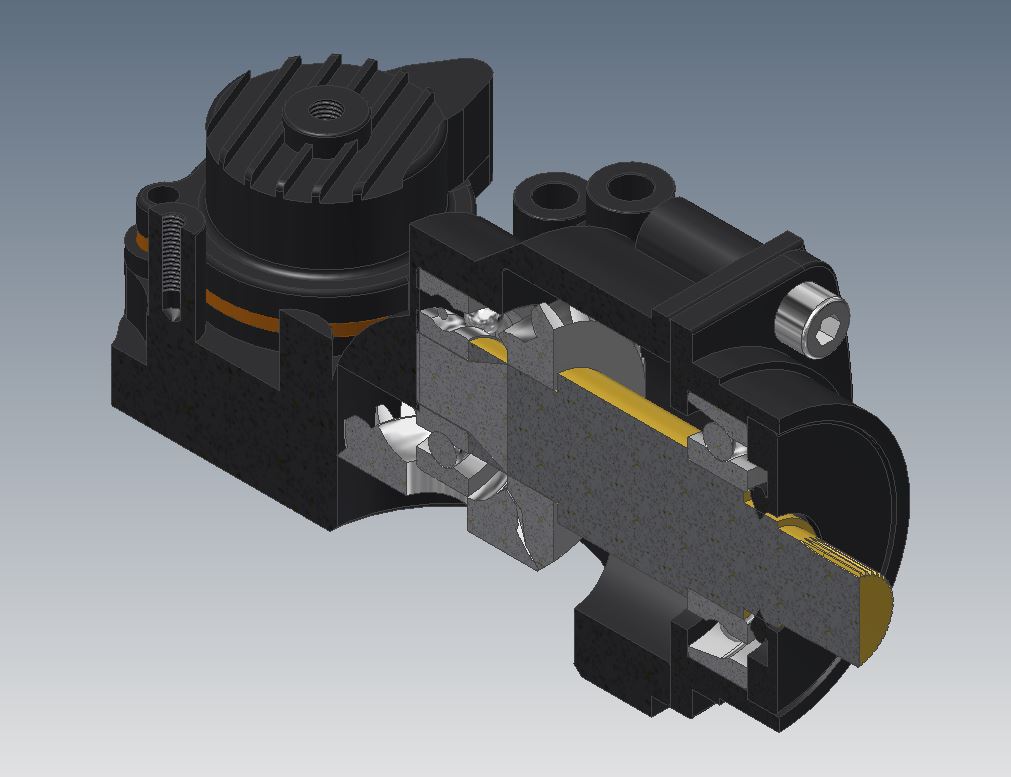

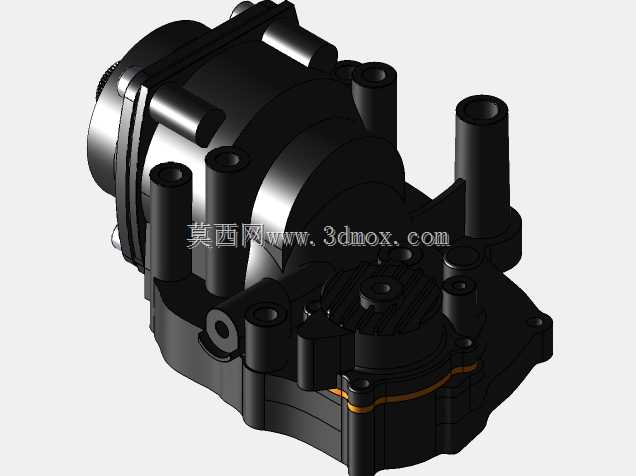

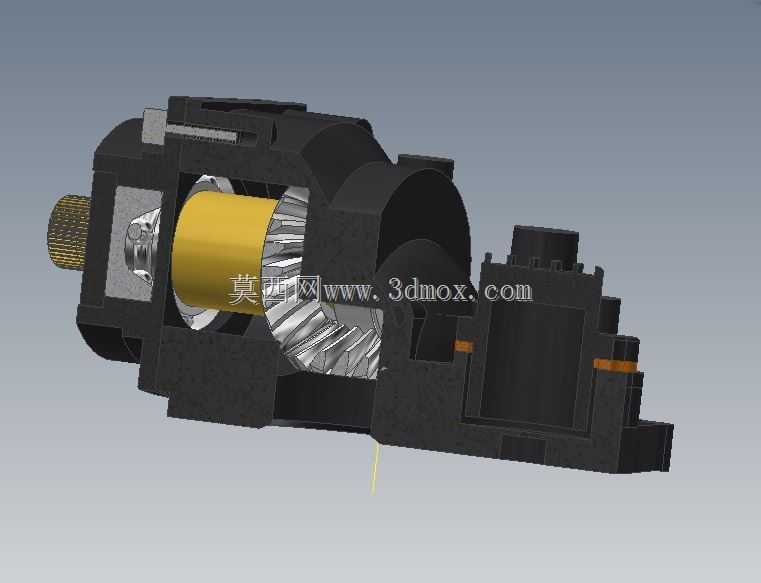

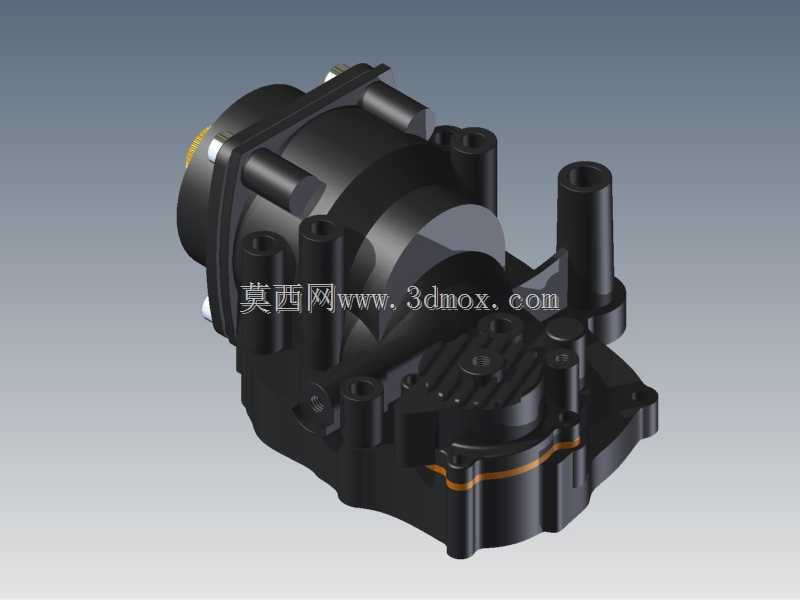

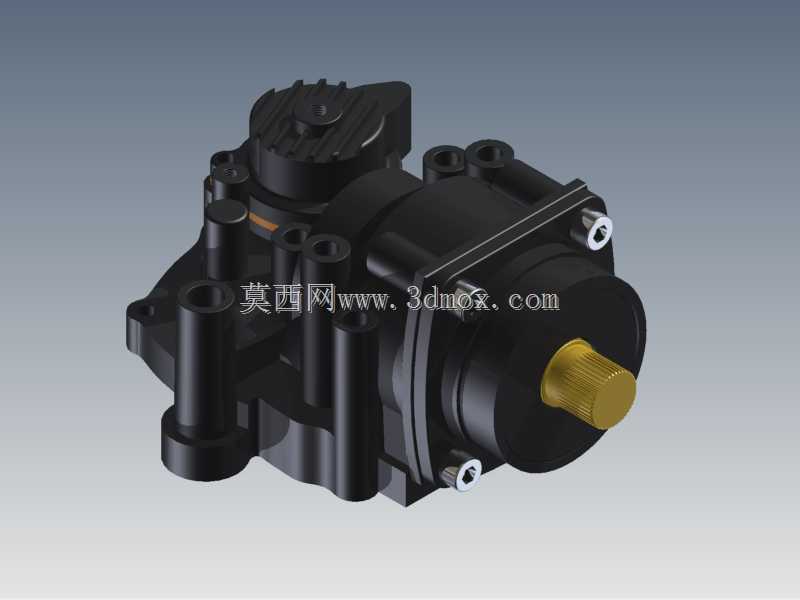

该传动总成主要应用于大排量摩托的动力传输链路中，布置于发动机输出端与后轮传动轴之间的动力衔接位置，承担动力换向、扭矩传递的核心作用，适配大排量V型双缸摩托的动力输出特性，能够在高转速、大扭矩的工况下稳定完成动力传输路径的直角转向，匹配摩托紧凑的车架布局空间，解决发动机纵向布置与后轮横向传动的布局矛盾。在实际使用场景中，该总成作为动力传递的核心中转部件，需要持续承受发动机输出的交变扭矩，同时适配车辆加减速、不同转速区间的动力波动，内部集成的锥齿轮组采用正交啮合设计，可将发动机曲轴输出的纵向旋转动力平稳转换为适配传动轴的横向旋转动力，齿轮啮合间隙经过精密调校，既能够保证动力传递的低损耗，也可避免齿轮间隙过大导致的传动冲击，提升骑行过程中的动力平顺性。总成外部采用一体化压铸壳体结构，壳体上预留的多组安装凸台与定位孔，可精准匹配发动机侧与车架侧的安装点位，安装边界经过严格校核，能够在不干涉周边车架、管线、散热部件布局的前提下完成装配，壳体上的凸起结构既作为内部轴承座的支撑加强结构，也可兼顾壳体的散热需求，增大与空气的接触面积，带走齿轮啮合过程中产生的热量，避免长时间高负荷运行导致的油温过高问题。设计过程中围绕总成的传动刚性与轻量化做了平衡，壳体壁厚根据受力分布做差异化设计，轴承安装位、齿轮支撑位的壁厚做加厚处理，非受力区域做适度减薄，在保证整体结构强度、避免传动过程中壳体形变影响齿轮啮合精度的前提下，尽可能降低总成自重，适配摩托轻量化的设计需求。输出端的花键轴采用渐开线花键设计，可与传动轴实现无间隙配合，保证扭矩传递的可靠性，轴端的密封结构可防止内部润滑油泄漏，同时阻挡外部泥水、灰尘进入总成内部，延长内部齿轮与轴承的使用寿命。总成内部的轴承布置经过受力仿真优化，可同时承受锥齿轮啮合过程中产生的径向力与轴向力，保证齿轮始终处于正确的啮合位置，避免偏磨导致的传动噪音与寿命衰减，整体结构紧凑，传动效率高，能够适配大排量摩托在复杂路况下的动力传输需求，无论是日常通勤的低转速平顺传动，还是高速行驶的高转速大扭矩传递，都能保持稳定的工作状态。
