TH400型自动变速器壳体结构三维设计

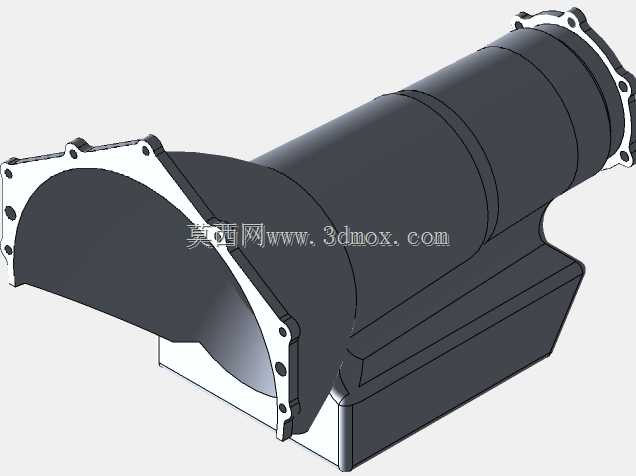

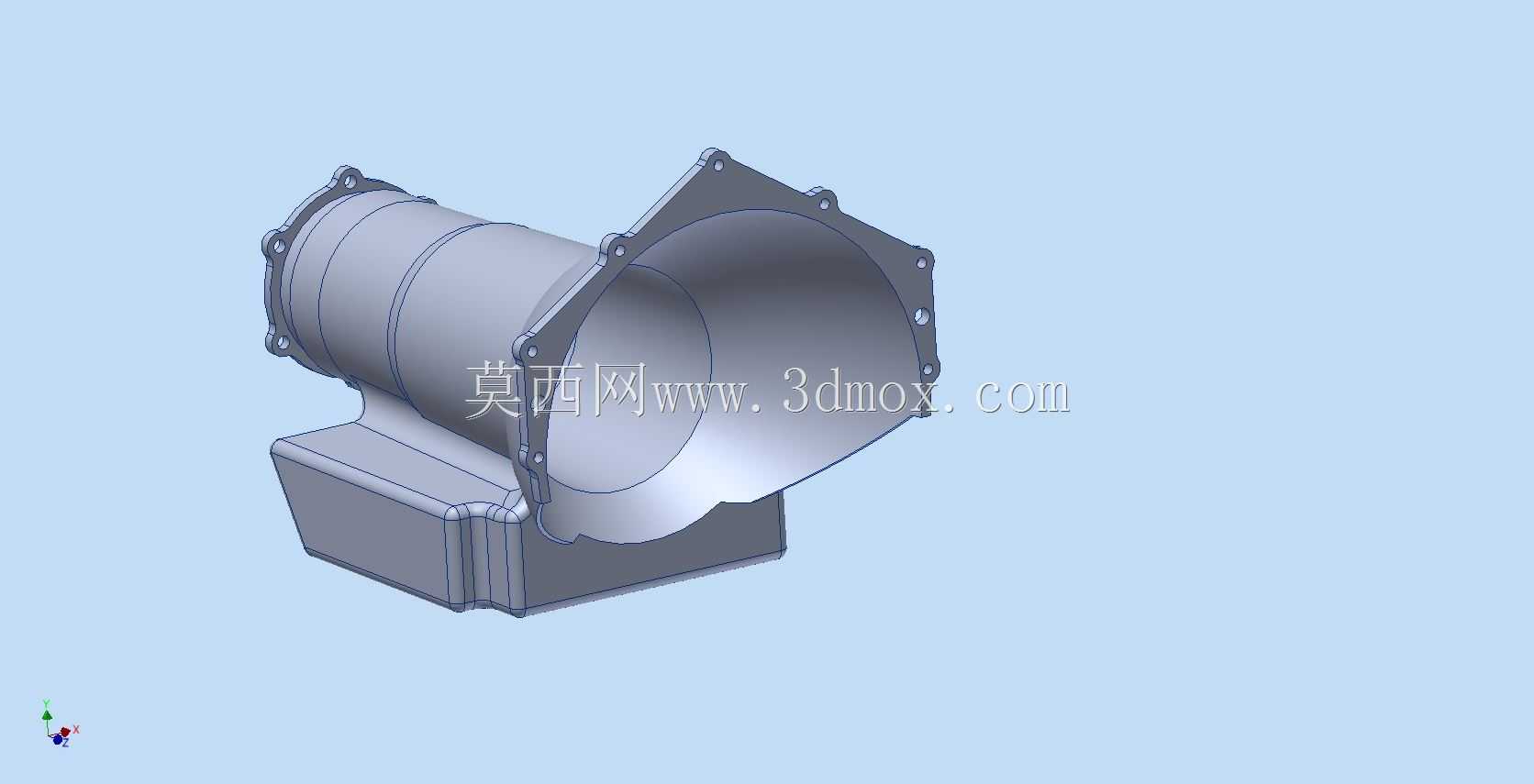

这款TH400自动变速器的三维结构设计，主要面向大排量后驱乘用车、轻型商用车辆以及特种改装车辆的动力传动场景，作为动力传递路径中的核心变速部件，它承担着将发动机输出的扭矩按照行驶工况进行合理转换、传递至驱动桥的核心作用，能够在车辆起步、加速、巡航、重载牵引等不同工况下，通过内部多组行星齿轮机构、离合器与制动器的配合，实现不同传动比的平顺切换，保障车辆在复杂行驶条件下都能获得适配的动力输出特性，同时降低发动机的工作负荷，提升整车燃油经济性与行驶平顺性。从设计思路来看，该模型完整还原了TH400变速器的外部壳体结构与安装接口特征，壳体采用一体化铸造成型的结构逻辑，主体筒状腔体用于容纳内部行星齿轮组、液压控制阀体、离合器摩擦片组等核心功能部件，侧面延伸的安装基座用于固定变速器的液压控制模块、油路连接板以及外部传感器接插件，大口径法兰连接面用于和发动机缸体后端进行刚性对接，法兰面上均匀分布的螺栓孔位严格匹配对应发动机的安装孔距，保证动力输入端的同轴度与连接刚性，避免动力传递过程中出现振动偏移。在外形尺寸与安装边界的设计还原上，模型精准呈现了变速器主体的筒状轮廓尺寸，输入端法兰的外径、螺栓分布圆直径完全适配对应排量发动机的飞轮壳安装标准，输出端的连接结构匹配后驱车辆的传动轴连接法兰尺寸，下部的油底壳安装面预留了足够的液压油存储与油路布置空间，整体外部轮廓充分考虑了车辆底盘的安装空间限制，侧面的凸起结构避让了底盘车架、排气系统以及周边附属部件的安装位置，不会出现装车干涉问题。壳体外部的加强筋结构沿着受力方向进行分布，在法兰连接位置、轴承支撑位置做了局部加厚处理，既能够承受大扭矩传递过程中产生的结构应力，也能通过合理的壁厚设计控制整体部件重量，兼顾结构强度与轻量化需求。整个结构的设计还原充分考虑了实际装车的适配性，既可以作为汽车维修过程中的配件测绘参考，也能用于整车动力传动系统的装配模拟、教学演示场景，帮助技术人员直观理解重型自动变速器的外部结构特征与安装匹配逻辑。
