航模用外转子无刷动力电机结构展示

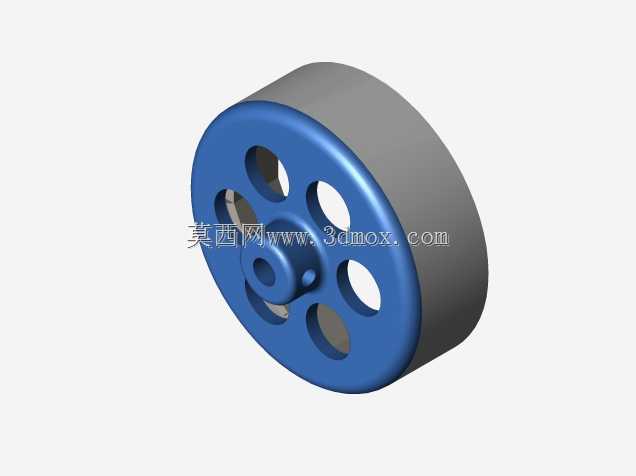

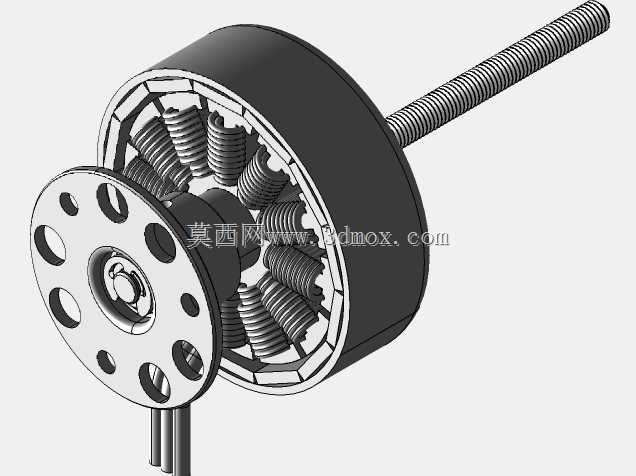

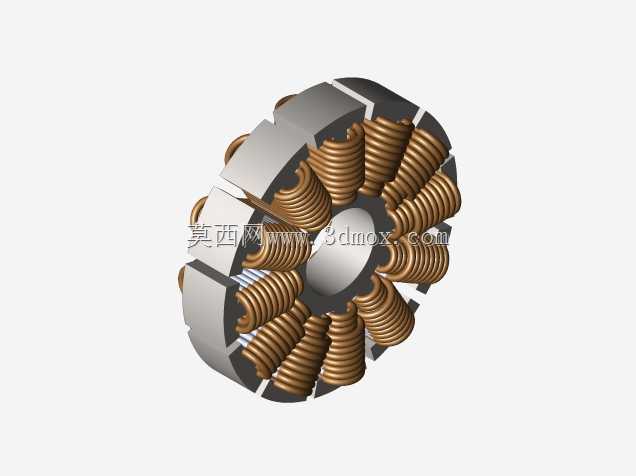

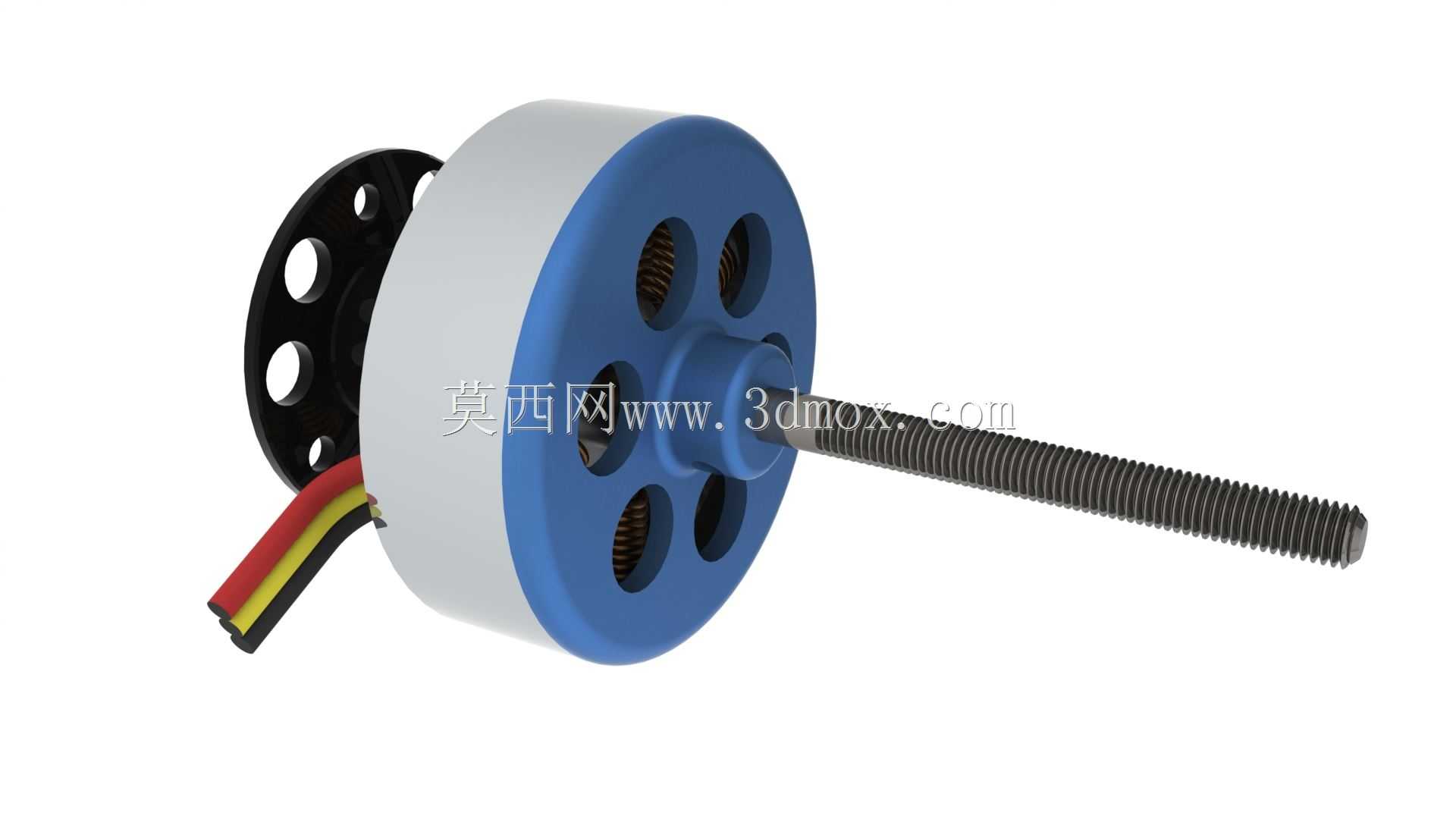

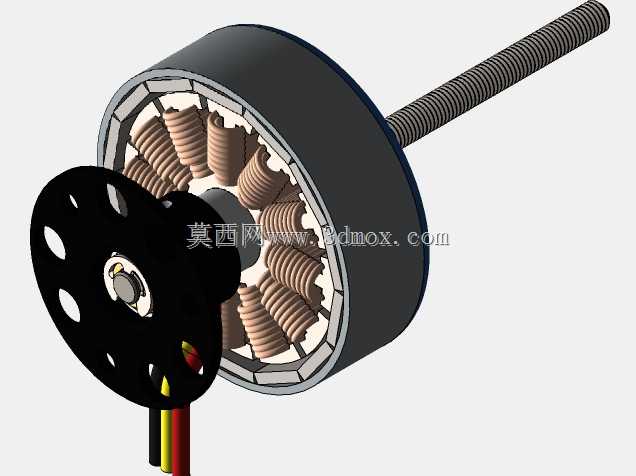

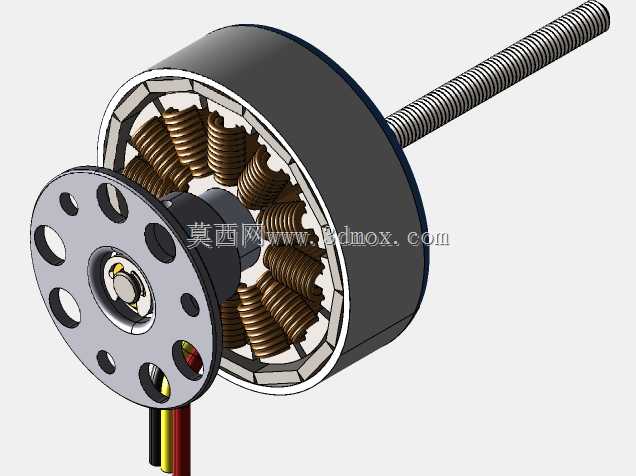

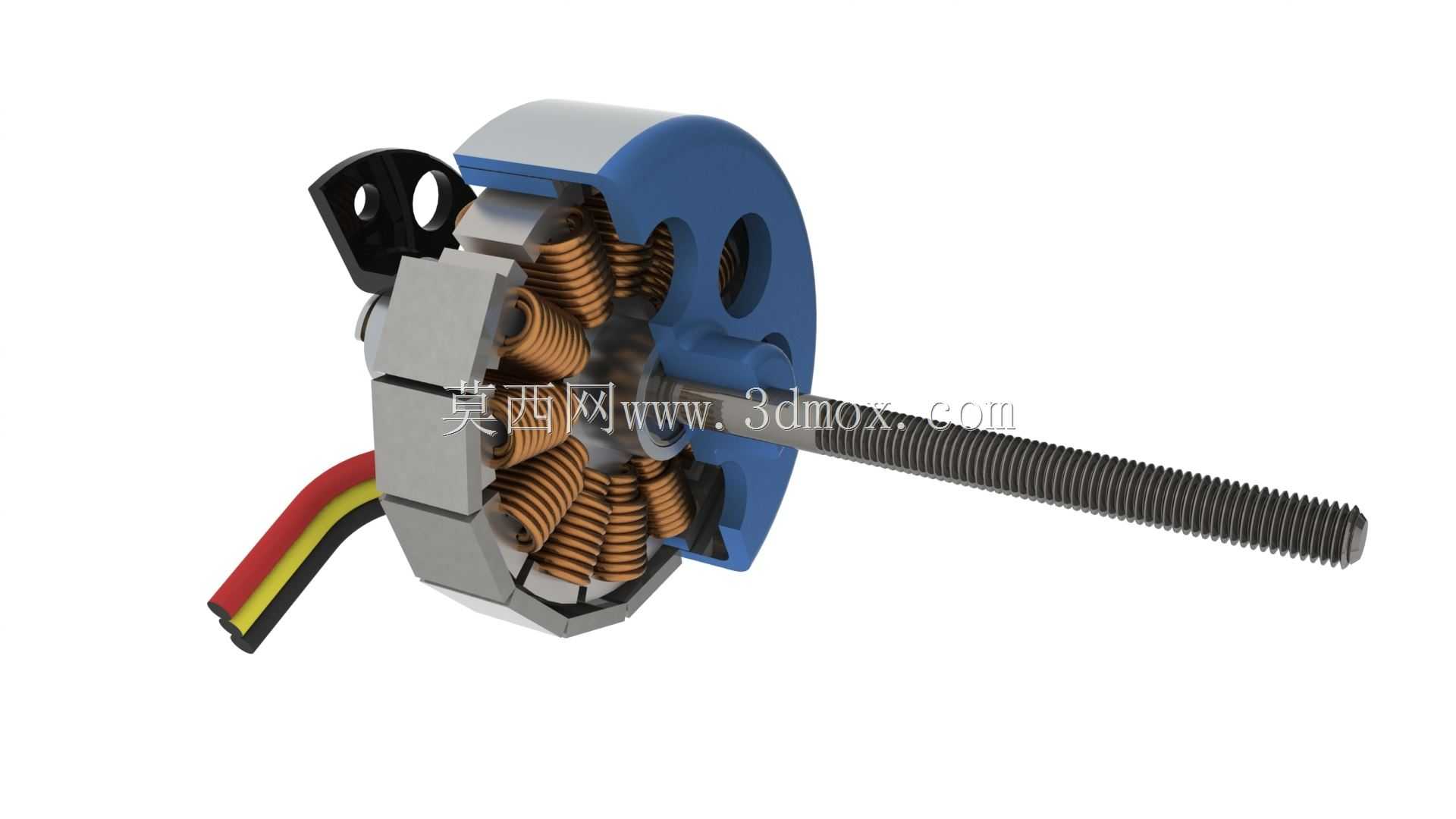

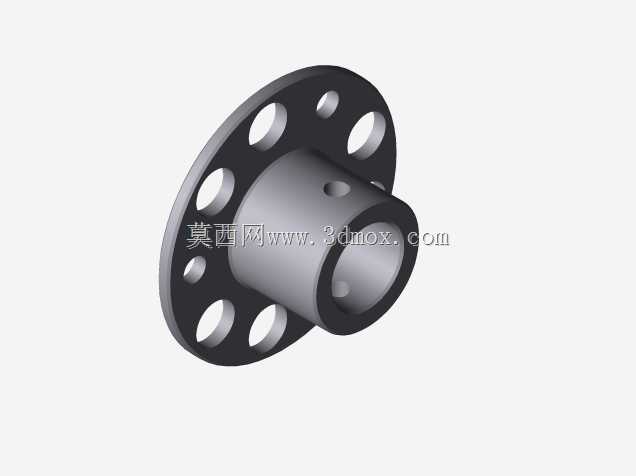

这款无刷动力部件主要面向小型航空模型、微型无人飞行器、小型电动动力装置领域应用，作为整套动力系统的核心输出部件，承担着将电能转化为旋转机械能、为整套设备提供持续稳定推力或扭矩输出的核心作用，在固定翼航模、多旋翼飞行器、小型电动车船模型等场景中，能够适配不同规格的螺旋桨、传动轮组，满足不同负载下的动力输出需求。从功能特性来看，该部件采用外转子结构设计，转子外壳直接集成安装位，运转时外壳随磁钢同步旋转，能够直接带动螺旋桨等负载转动，省去了额外的传动连接结构，有效降低了动力传递过程中的损耗，同时外转子的结构设计让转动惯量更匹配航模类负载的运转特性，运转平顺性更好，配合多槽集中绕组的定子设计，能够在低转速区间输出充足的扭矩，无需搭配复杂的减速齿轮组即可直接驱动大尺寸螺旋桨，大幅降低了动力系统的整体重量与结构复杂度。从设计思路来看，该部件在结构布局上充分考虑了航模应用的轻量化需求，定子铁芯采用高导磁硅钢片叠压而成，绕组采用多股漆包线绕制，在保证载流能力的前提下尽可能降低绕组重量，端盖部分采用镂空结构设计，既能够为运转过程中的绕组提供充足的空气流通散热通道，避免长时间大负载运转下绕组过热导致性能衰减，又能够进一步降低自身重量，适配航模类产品对重量的严苛要求。输出轴采用长螺纹轴设计，能够通过锁紧螺母灵活调整螺旋桨的安装位置，适配不同厚度的桨座安装需求，尾部预留的三线出线端能够直接匹配标准无刷电调的接线定义，无需额外改线即可完成接线安装。从安装边界来看，该部件的主体安装位位于前端的镂空安装耳上，两个对称分布的安装孔能够直接通过螺丝固定在航模的电机座上，安装孔的间距适配主流小型航模的电机座安装尺寸，整体径向尺寸紧凑，不会占用过多的机身头部空间，轴向长度经过优化，在保证绕组与磁钢有效耦合长度的前提下，尽可能缩短了整体轴向尺寸，能够适配窄机身的固定翼航模、小轴距多旋翼飞行器的安装空间要求，安装时只需保证输出轴与机身轴线重合，锁紧安装螺丝即可完成固定，安装流程简便，同时部件的整体重量控制在同级别动力产品的较低水平，不会给整机带来额外的重量负担，能够有效提升航模的续航表现与机动性能。
