多旋翼无人机飞控电路板结构设计

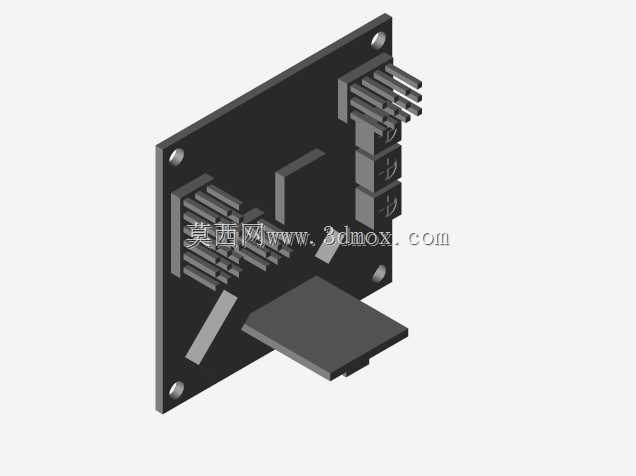

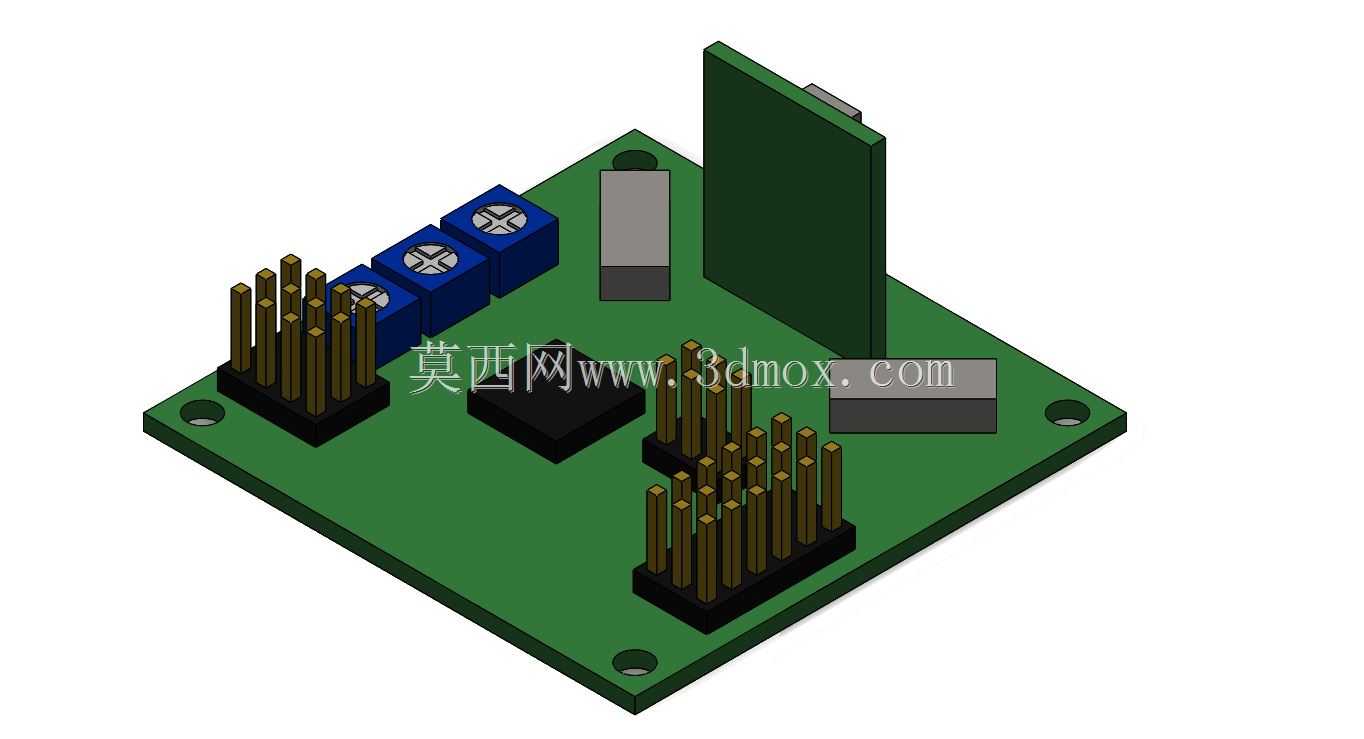

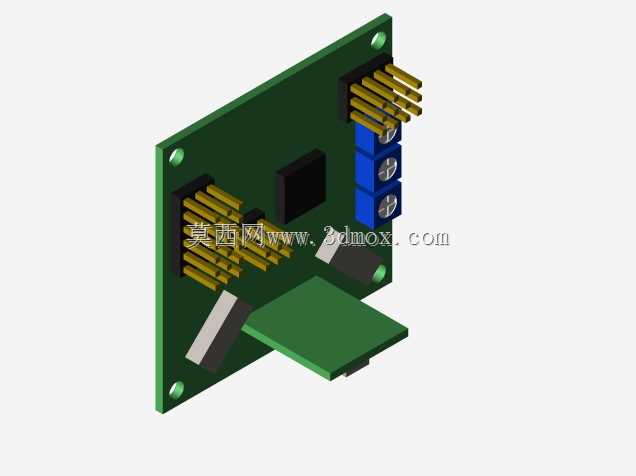

在多旋翼无人机的整机装配体系中，飞控板作为整机姿态解算、动力输出调控的核心载体，其结构设计合理性直接决定了整机飞行稳定性与装配维护效率。本次呈现的多转子控制板结构，完全围绕航模类多旋翼飞行器的实际装机需求展开设计，所有结构特征均匹配实际装机场景的安装、接线、防护要求。从实际应用场景来看，这类控制板多用于中小型多旋翼航模、教学实验类多旋翼飞行器，安装位置通常位于机架中心层的减震平台上方，需要兼顾接线便利性、元件避让空间与安装固定可靠性。设计过程中首先确定了PCB基板的外形轮廓，四个角预留的标准安装孔位，匹配市面上主流的30.5mm飞控安装孔距标准，可直接兼容通用的尼龙减震柱、金属固定柱安装需求，安装孔周边做了露铜禁布处理，避免安装时螺丝挤压造成线路短路。板上元件布局完全遵循航模飞控的接线逻辑设计：一侧布置的蓝色大电流接线端子，用于直接连接电调的电源输入与主供电回路，端子的引脚间距、焊盘尺寸均匹配12AWG动力线的焊接需求，端子高度控制在8mm以内，避免上层安装GPS模块时出现空间干涉；两组立式排针分别布置在板边的两个相邻侧，一组用于连接接收机、GPS、数传等外设信号，另一组用于四路电调的信号输出，排针采用标准2.54mm间距，排针高度统一为11mm，既保证杜邦线插拔时有足够的握持空间，又不会因为排针过高导致整机重心上移。板上的核心主控芯片、存储芯片、电源管理模块均布置在PCB中心区域，避开安装孔与接线端子的受力区域，同时在芯片周边预留了0.5mm的涂胶避让空间，实际生产中可在芯片边缘涂覆导热硅胶或固定胶，提升飞行过程中的抗振能力。板侧立式安装的接口模块，采用沉板焊接结构，模块底部与PCB表面预留1mm间隙，避免焊接时焊锡溢出造成相邻引脚短路，模块的插拔方向平行于PCB板面，接线时无需在飞控上方预留操作空间，可有效压缩整机的竖向安装尺寸。从安装边界来看，整个控制板的最大外形尺寸控制在50mm*50mm范围内，板上最高元件的高度不超过15mm，安装后整体占用的竖向空间小于20mm，可适配绝大多数250级、450级多旋翼机架的中心舱空间。设计时还充分考虑了生产装配的工艺性：所有贴片元件的间距均满足SMT贴装的最小间距要求，插件元件的焊盘尺寸匹配波峰焊工艺要求，板边预留了3mm的工艺夹持边，批量生产时可直接走SMT流水线无需额外加拼板工艺边。实际装机测试中，这种布局的控制板在接线时可从机架侧方直接插拔所有信号线与动力线，无需拆卸上层的GPS或者减震结构，日常维护更换元件时的操作空间充足；元件的高度差控制合理，不会出现高元件遮挡矮元件导致焊接、检修困难的问题；安装孔的位置精度控制在±0.1mm以内，安装时不会出现孔位错位需要强行掰动减震柱的情况，可避免安装应力传导到PCB板导致板件变形、元件虚焊。针对多旋翼飞行器飞行时持续振动的工况，设计时在所有大质量元件的焊盘处增加了泪滴设计，提升焊盘的抗疲劳强度，避免长时间振动导致焊盘脱落；接线端子的固定脚做了加长处理，焊接后可穿透PCB板在背面补焊，大电流接线拉扯时不会出现端子脱落的问题。整个结构设计没有冗余的装饰性特征，所有凸起、开孔、避让结构均服务于实际装配与使用需求，完全贴合航模飞控板的实际生产、装机、维护全流程的工程要求。
