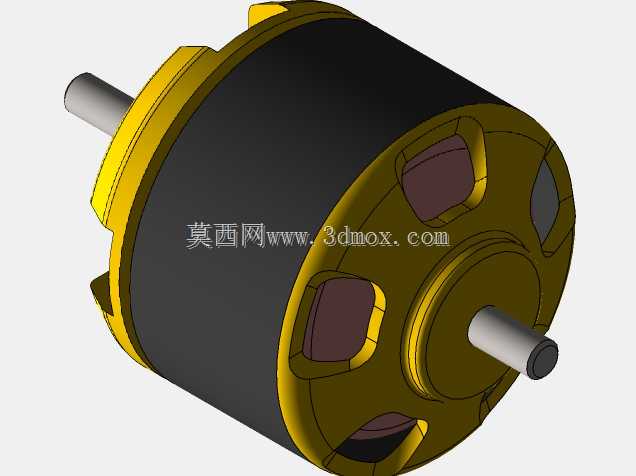

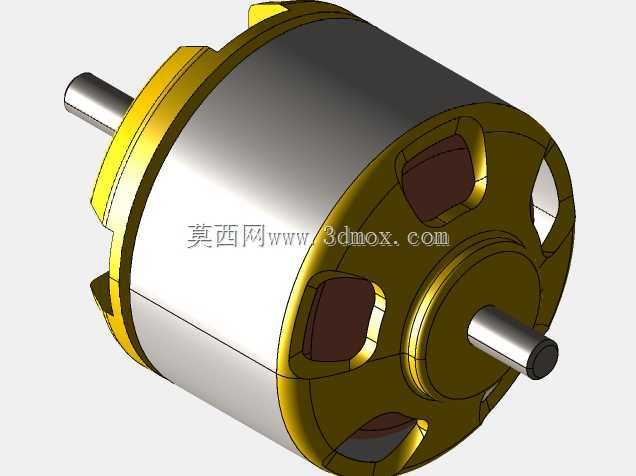

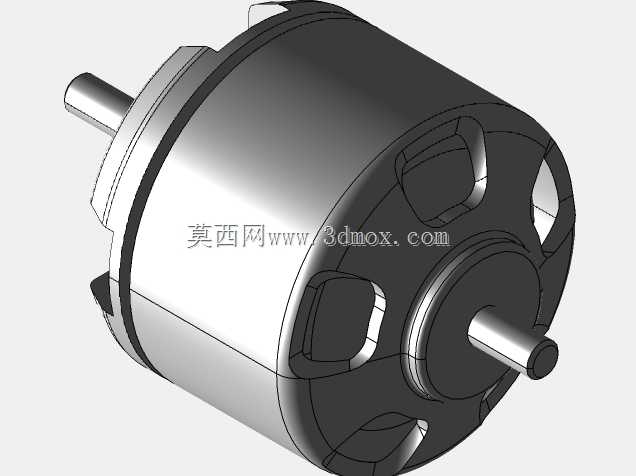

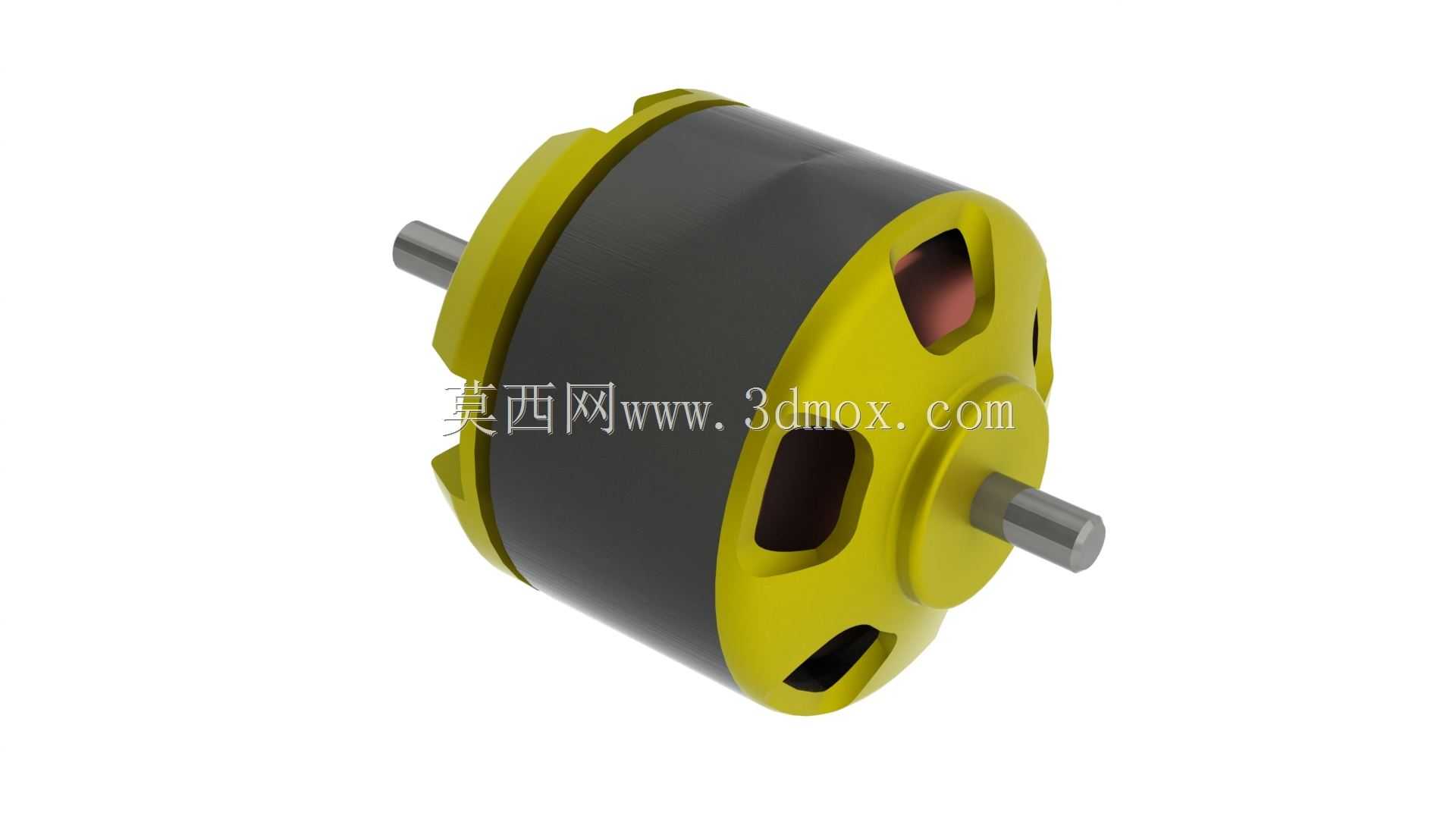

蝎子SII-2208外转子无刷电动机三维结构

这款外转子无刷电动机的结构设计，首先围绕航模、小型便携动力设备的实际使用需求展开，日常应用场景覆盖多旋翼无人机、固定翼航模、小型移动机器人动力模组、桌面级精密传动试验台等对动力密度有较高要求的领域。不同于常规内转子电机的结构逻辑，该产品采用外转子旋转的设计思路，将永磁体贴装在旋转外壳内壁，定子绕组固定在中心轴基座上，这种布局能在同等体积下获得更大的转矩输出半径，低速扭矩表现更适配小尺寸螺旋桨、小型驱动轮的负载特性，不需要额外搭配大减速比的减速组就能直接驱动负载，减少了传动环节的能量损耗与结构冗余。从安装边界来看，两端伸出的标准直径输出轴可直接适配市面上主流的航模桨夹、小型同步带轮安装孔径，机身上预留的镂空散热窗口，是在做结构强度仿真后针对性开设的，既能够在电机高转速运转时让空气直接流经定子绕组表面带走热量，避免长时间满负荷运转出现绕组过热退磁的问题，又不会过度削减外壳的结构强度，应对飞行过程中的振动、轻微碰撞时不会出现外壳变形卡滞定子的故障。外壳的端盖与主体采用定位止口配合的装配方式，装配时不需要额外做同轴度找正就能保证定转子之间的气隙均匀，有效降低运转时的磁阻波动与振动噪音，两端的轴承安装位做了同轴度公差约束，能保证高速运转时轴系的跳动量控制在合理范围内，减少轴承的偏磨损耗，延长电机的实际使用寿命。在做结构建模时，每一处的壁厚、加强筋位置都对应实际量产产品的工艺要求，外壳的黄色端盖部分采用注塑加玻纤增强的工艺设计，筋位布局既满足注塑时的熔体流动要求，避免出现缩痕、缺料的成型缺陷，又能在轻量化的前提下提升端盖的抗冲击性能，中间的黑色定子包覆部分做了绝缘防护结构设计，避免绕组与金属外壳接触出现短路风险。实际选型使用时，该款电机的KV值适配小尺寸高速螺旋桨，在航模应用中能根据起飞重量、桨叶尺寸匹配对应的电调参数，在小型地面移动机器人应用中，可直接搭配轮毂式安装结构作为驱动轮动力源，省去复杂的传动链路，整体结构紧凑，安装固定位可直接通过端盖的预留孔位锁附在设备机架上，不需要额外设计复杂的转接支架，能有效缩小整套动力模组的占用空间。建模过程中还原了定转子之间的均匀气隙、绕组排布空间、轴承安装位的公差配合尺寸，能直接用于动力系统的装配干涉校验、运动仿真分析，也可作为同类型外转子无刷电机设计的参考原型，帮助结构工程师快速完成动力部分的布局设计，减少重复建模的工作量。
