四旋翼小型航拍巡检飞行器结构设计

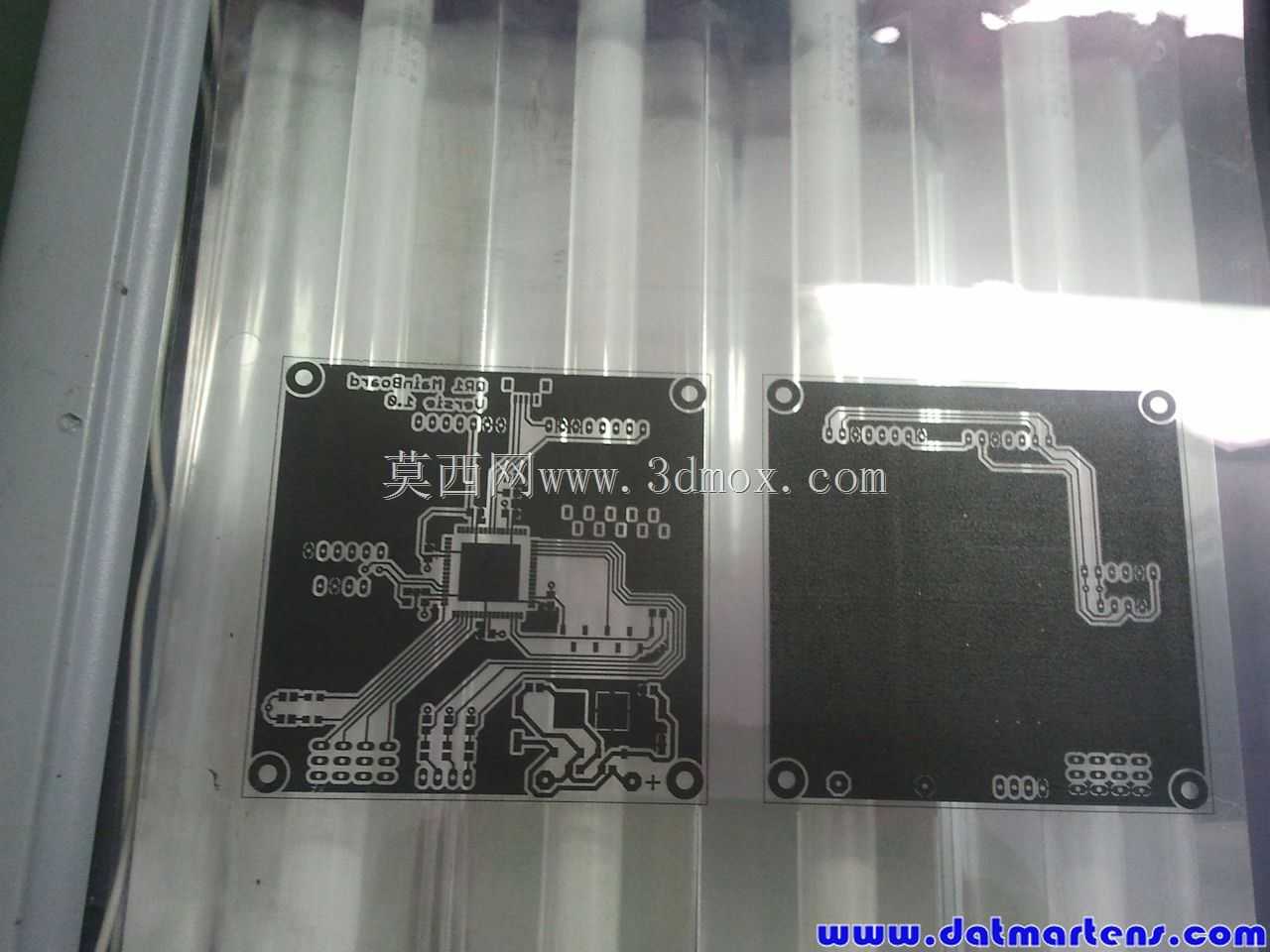

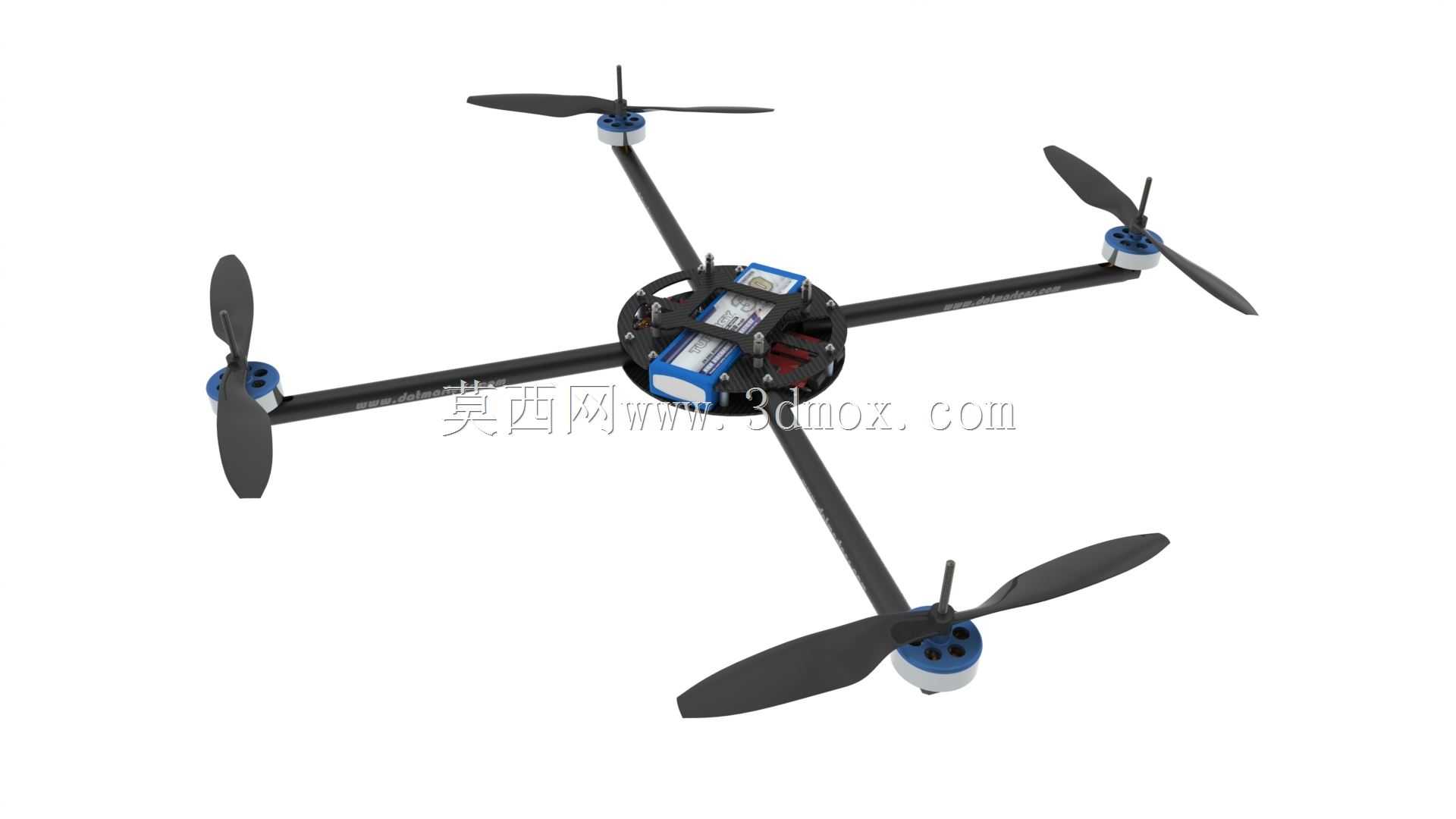

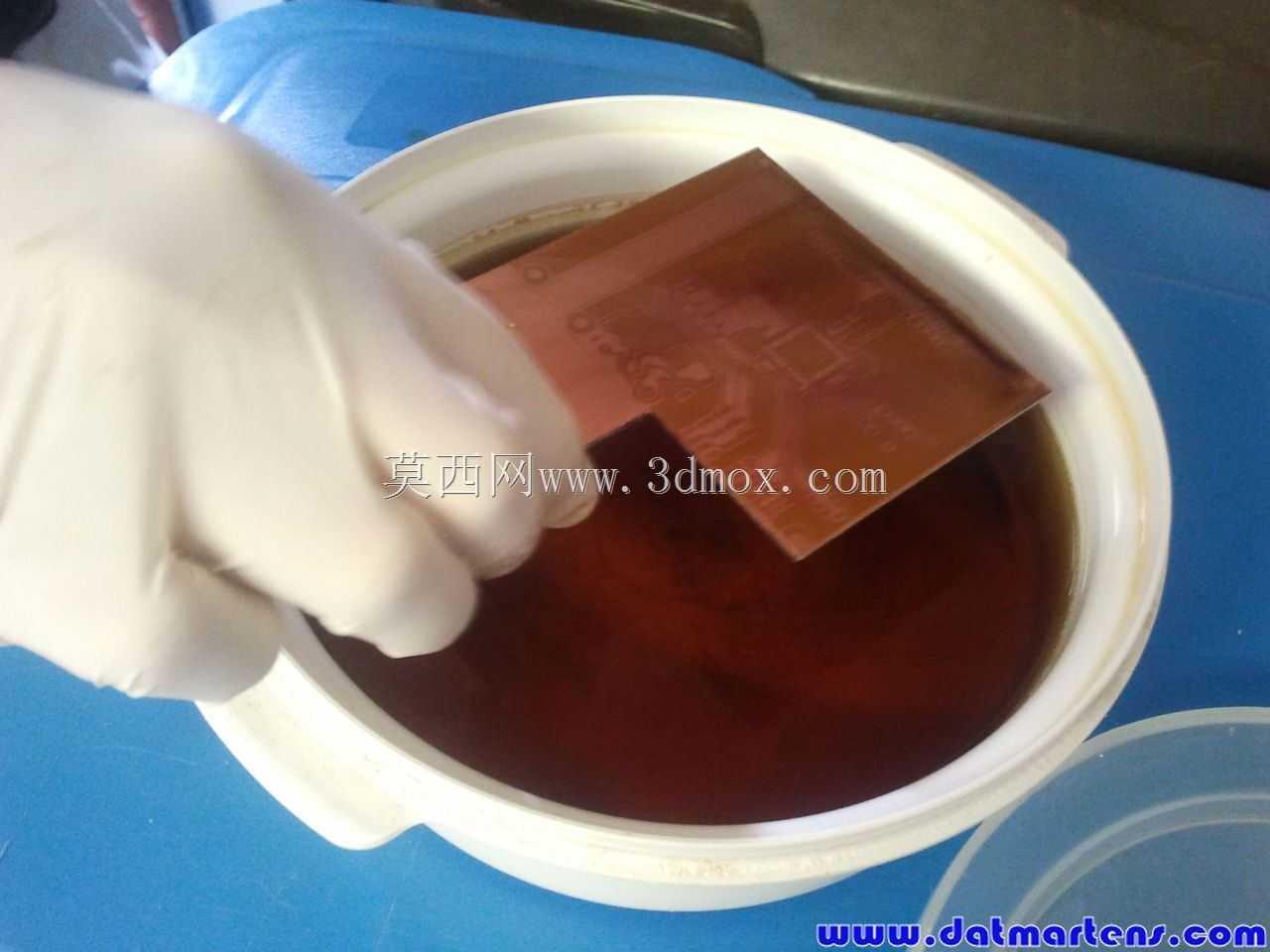

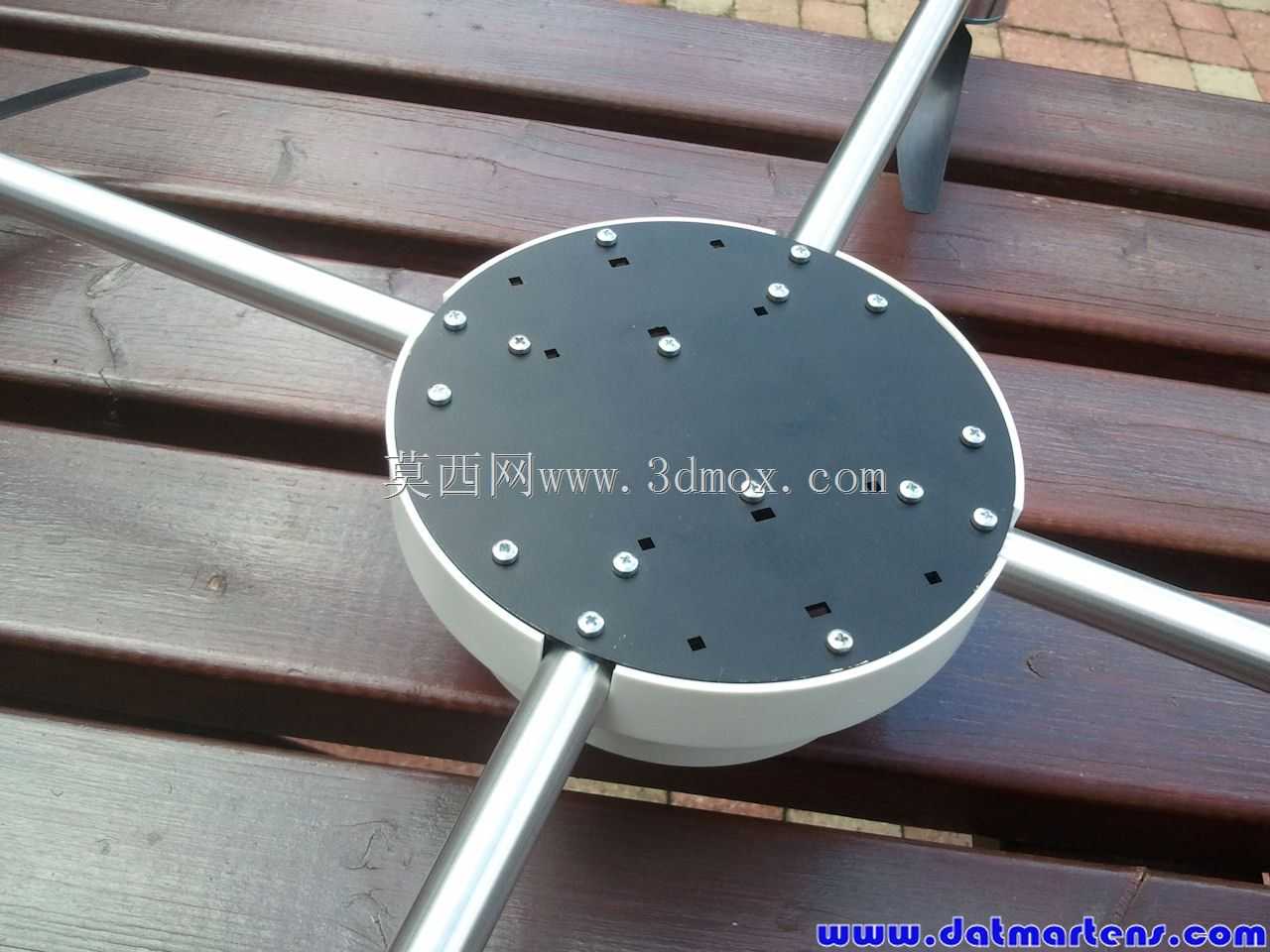

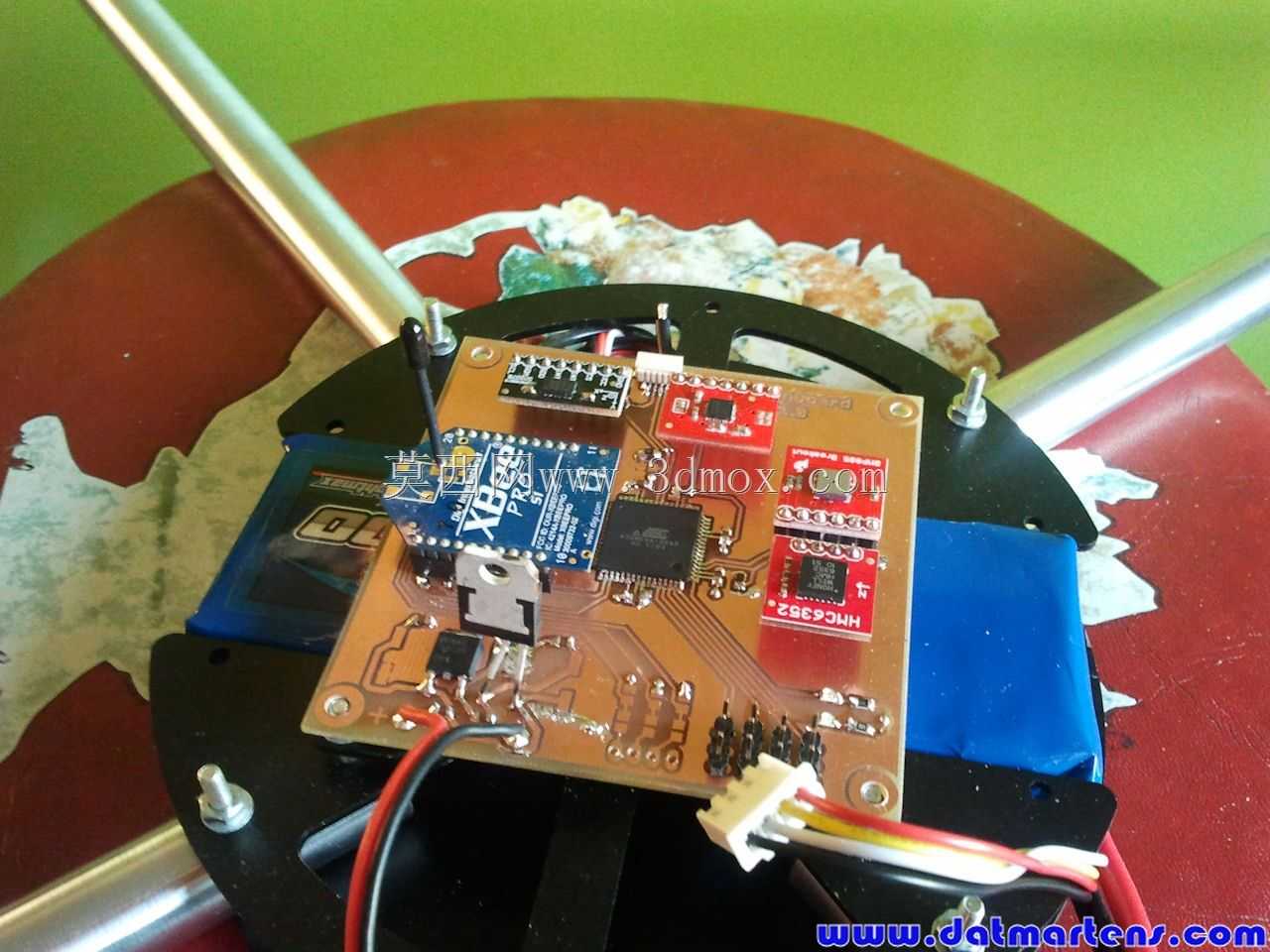

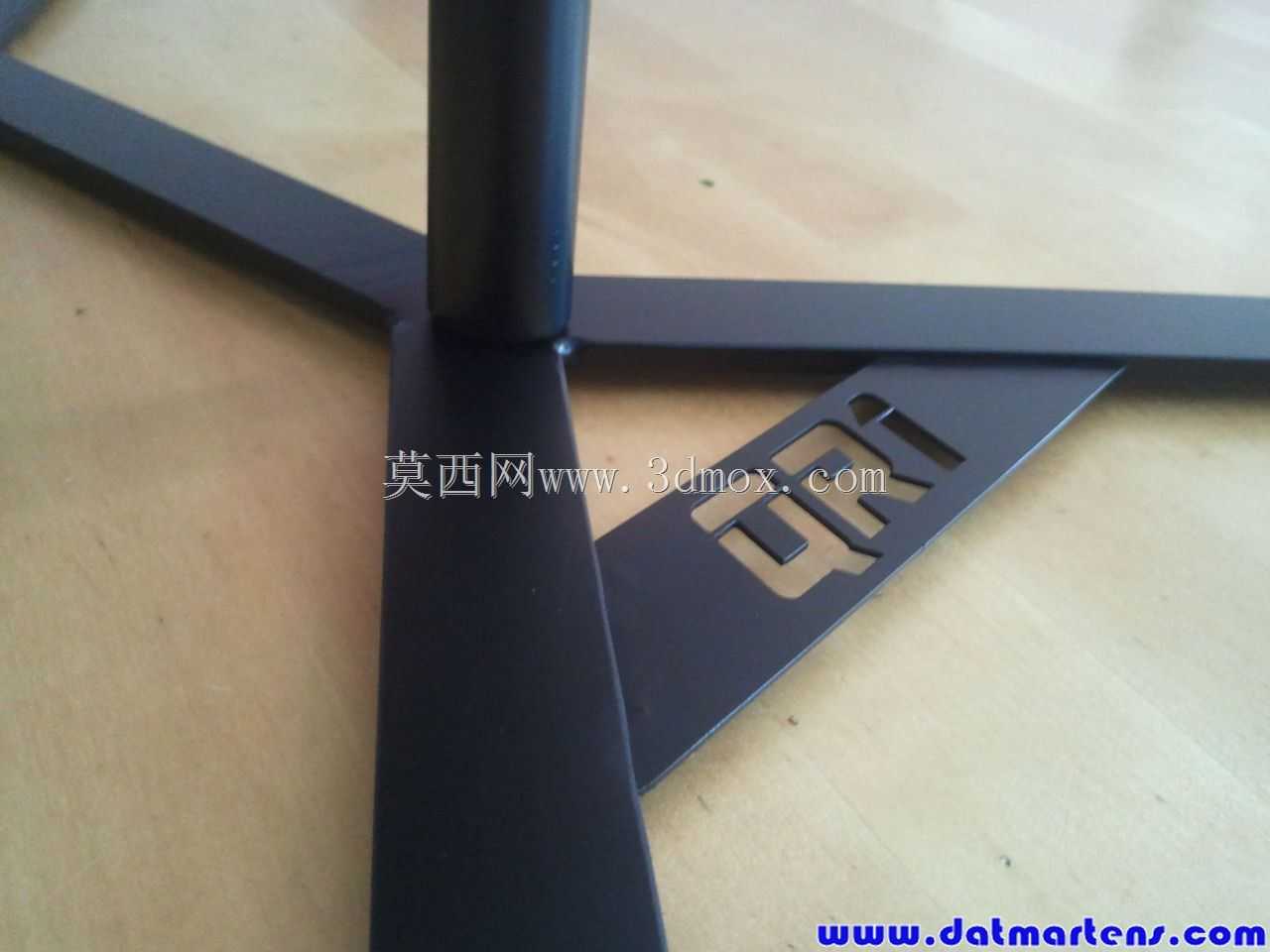

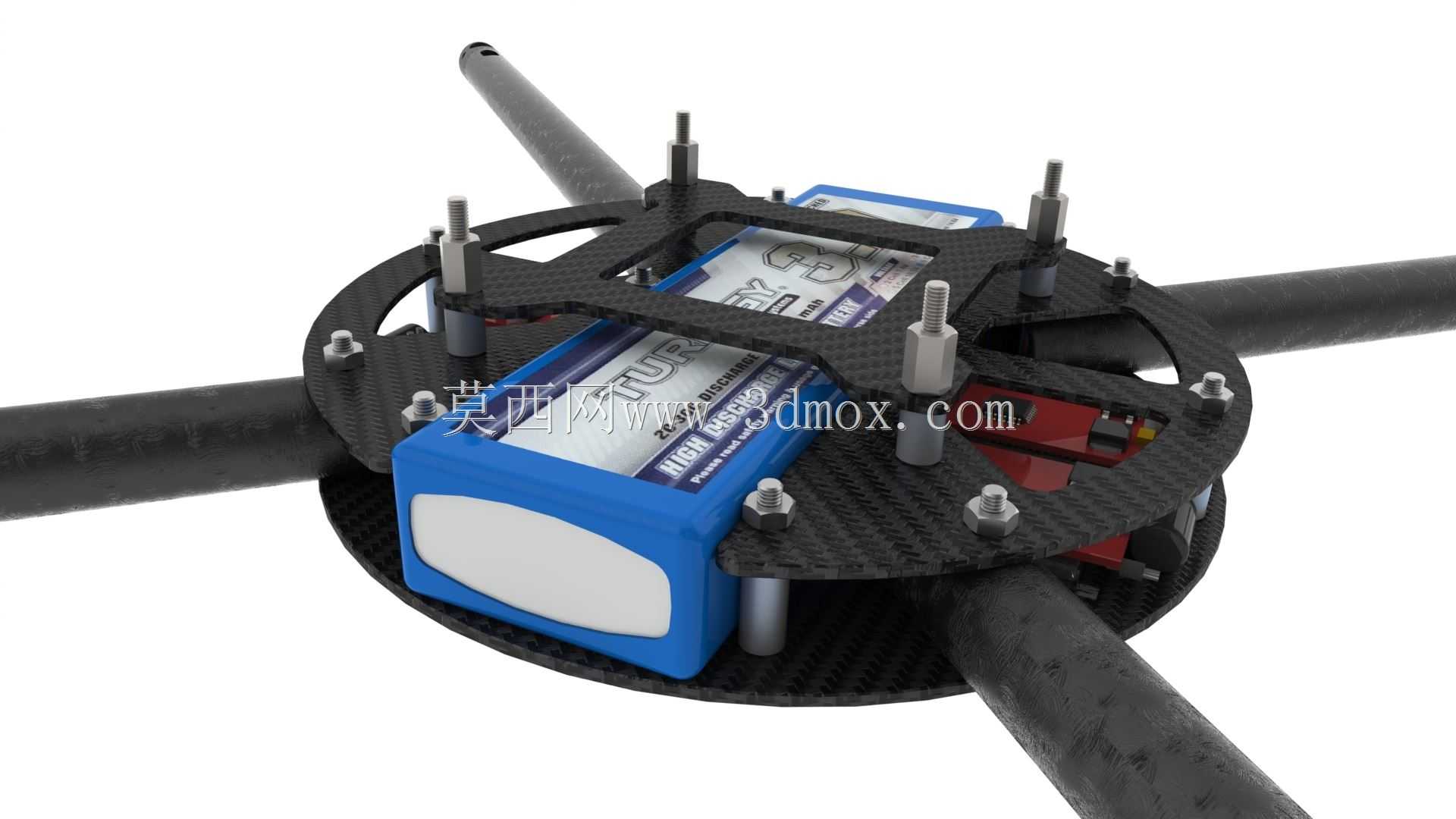

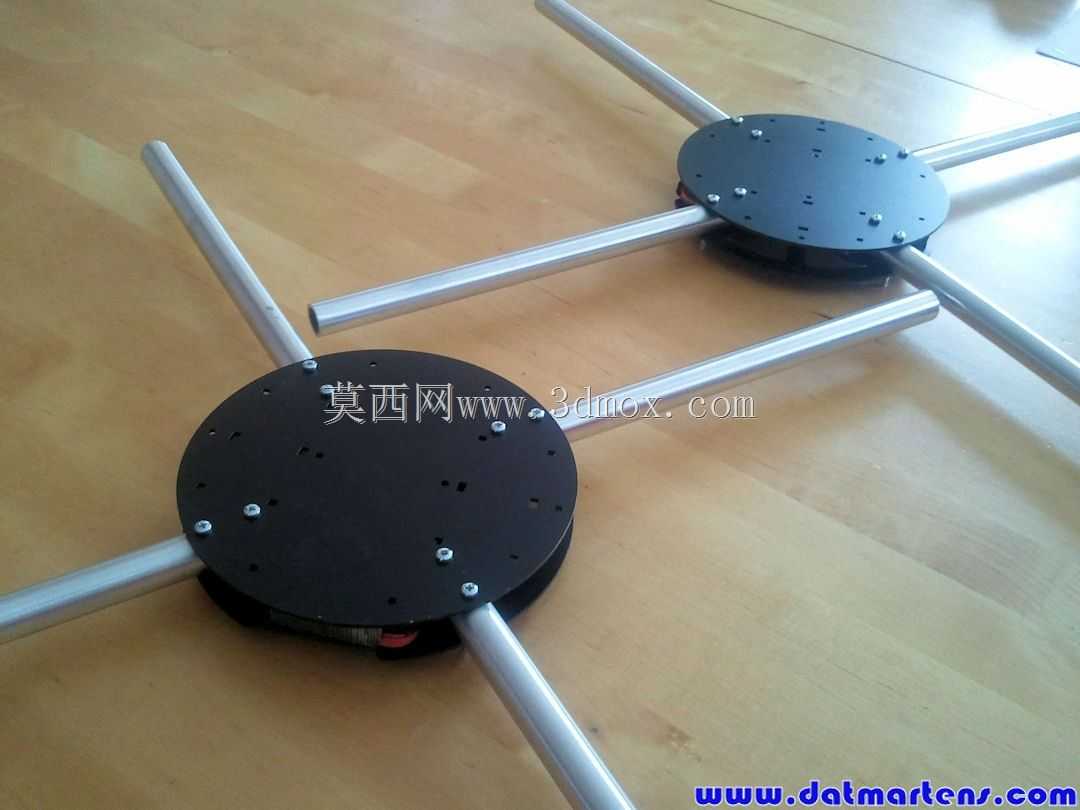

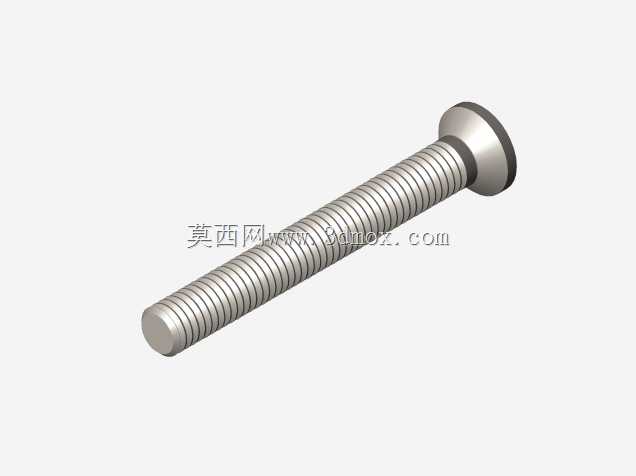

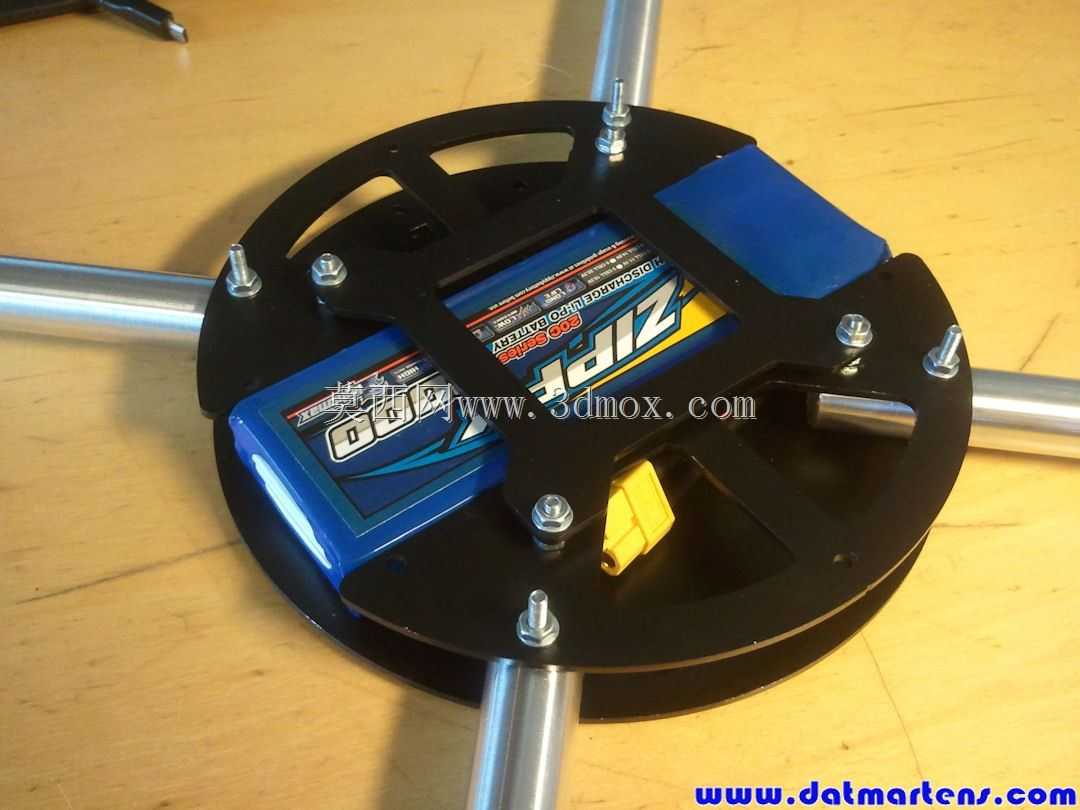

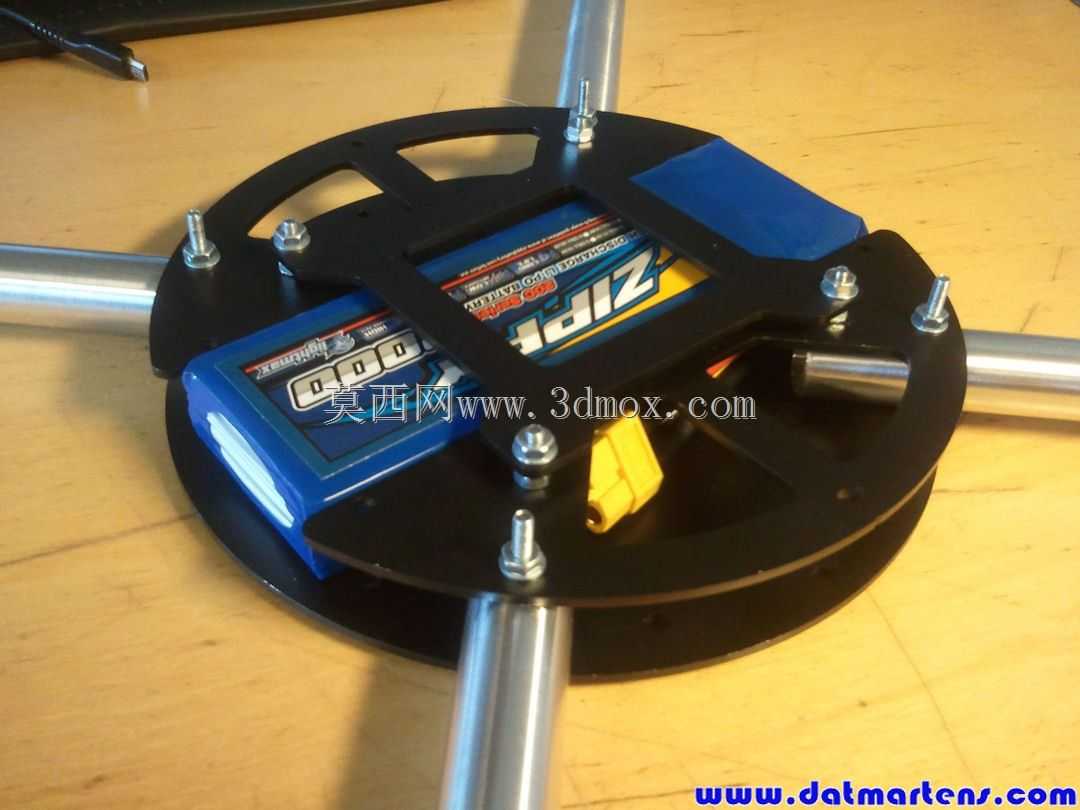

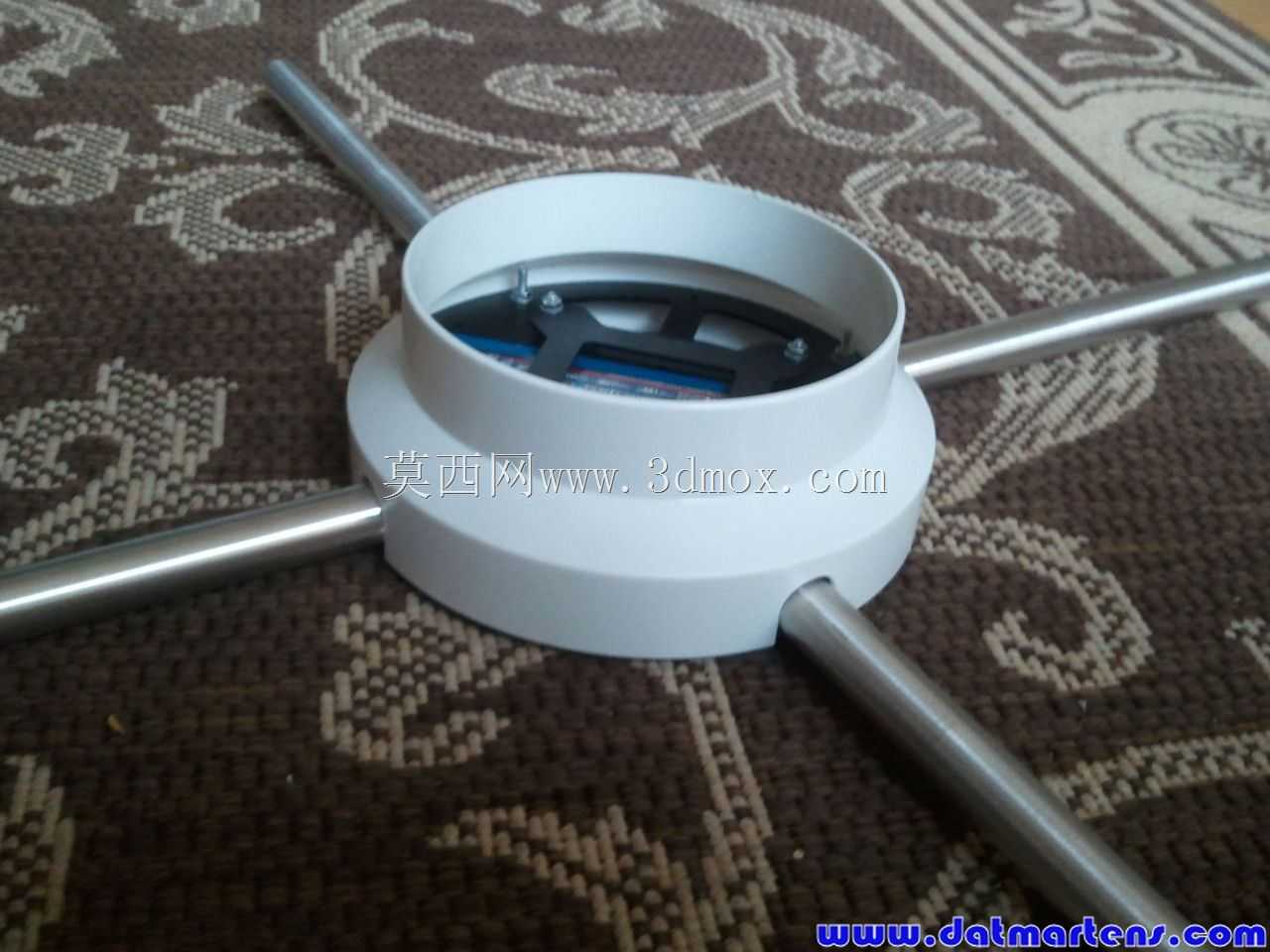

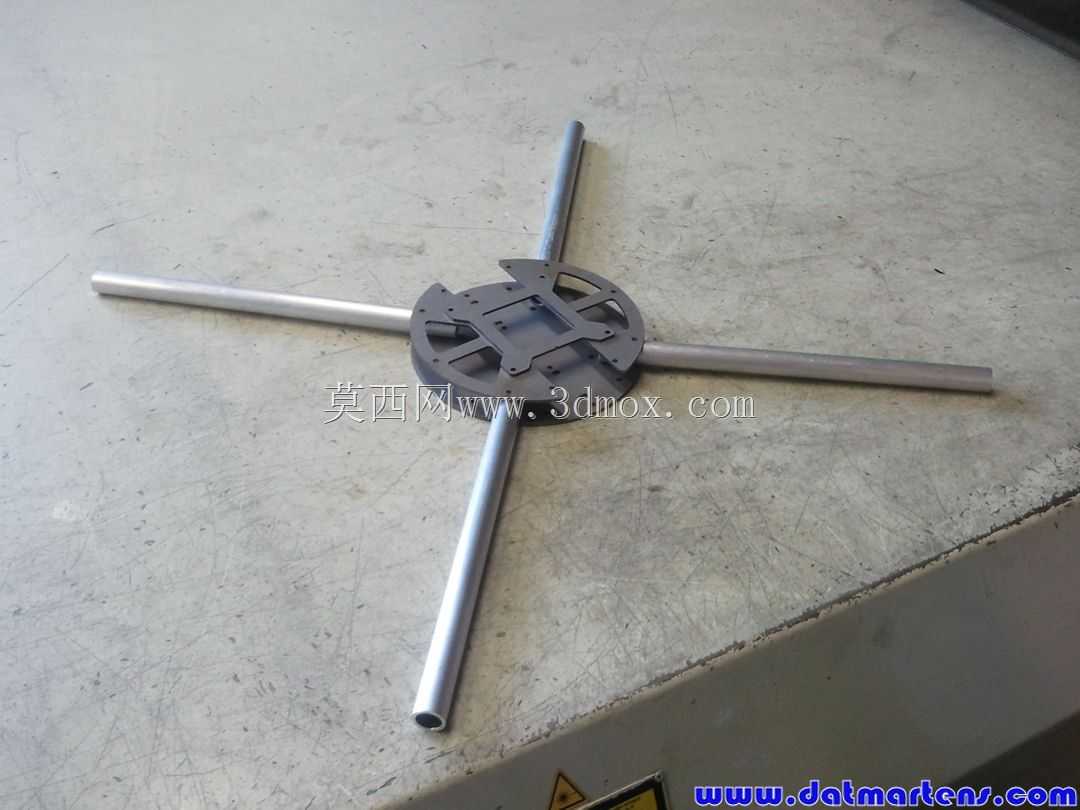

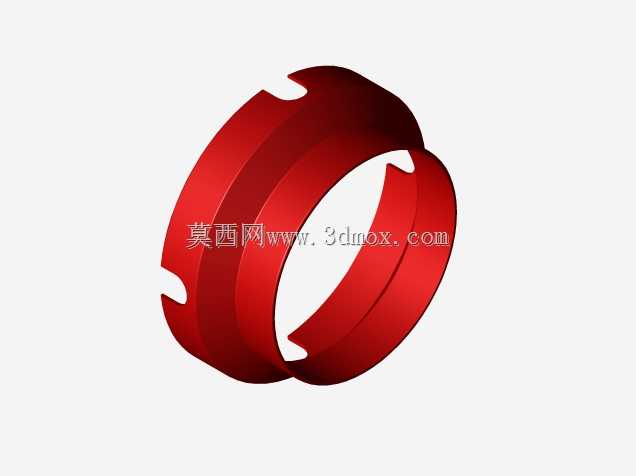

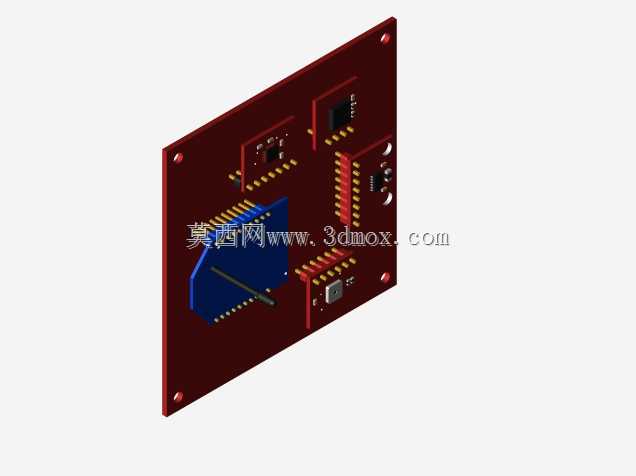

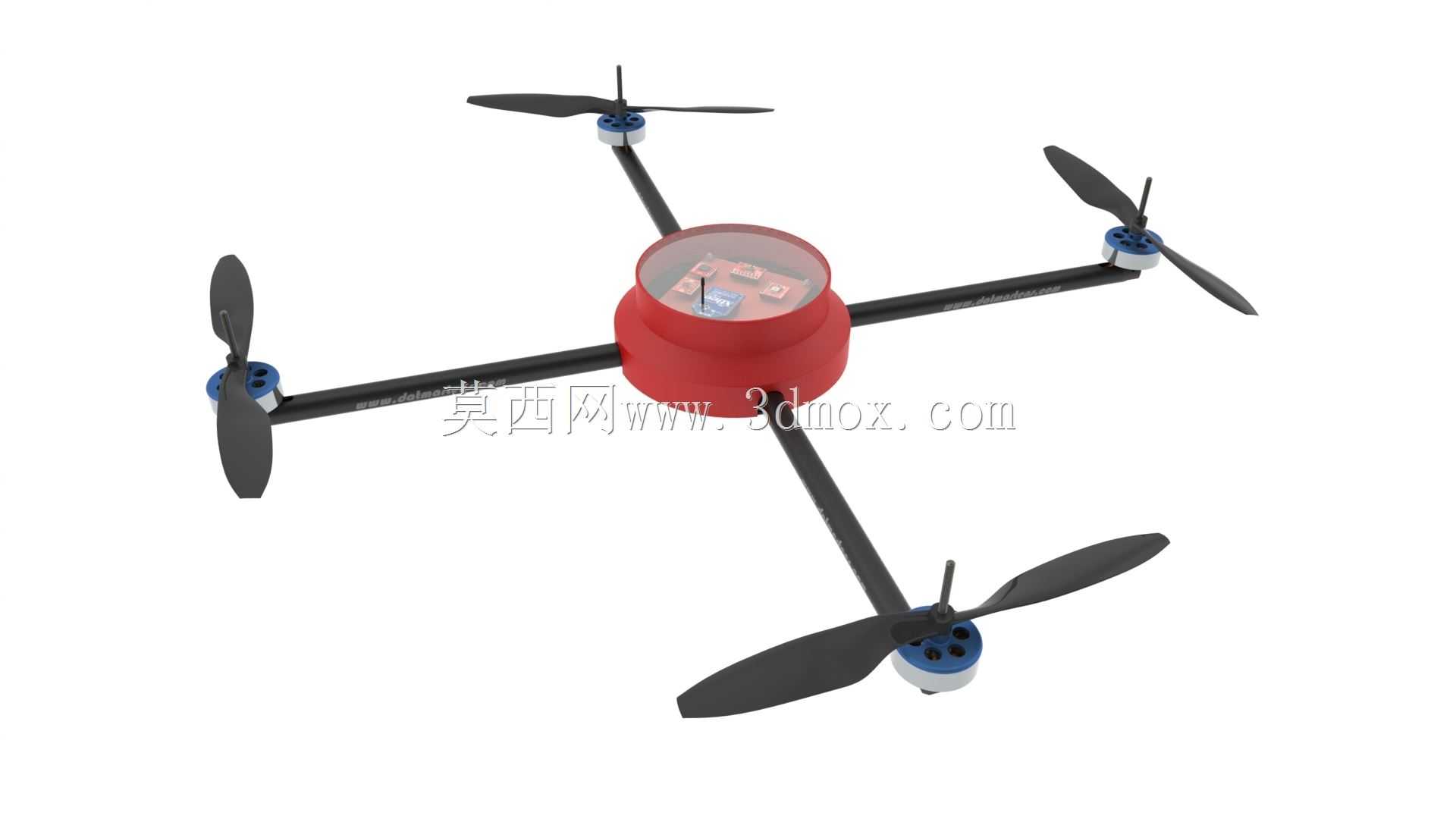

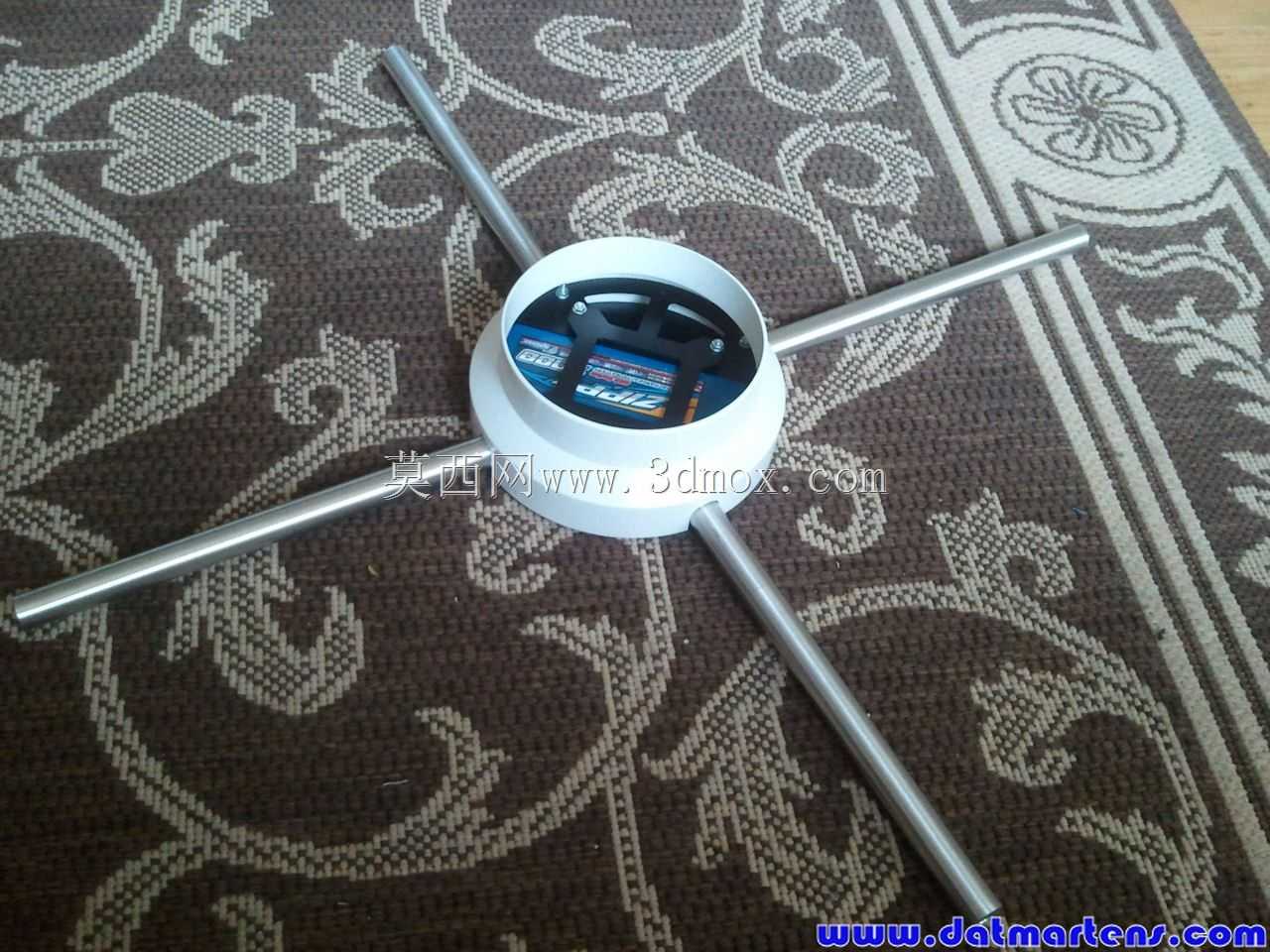

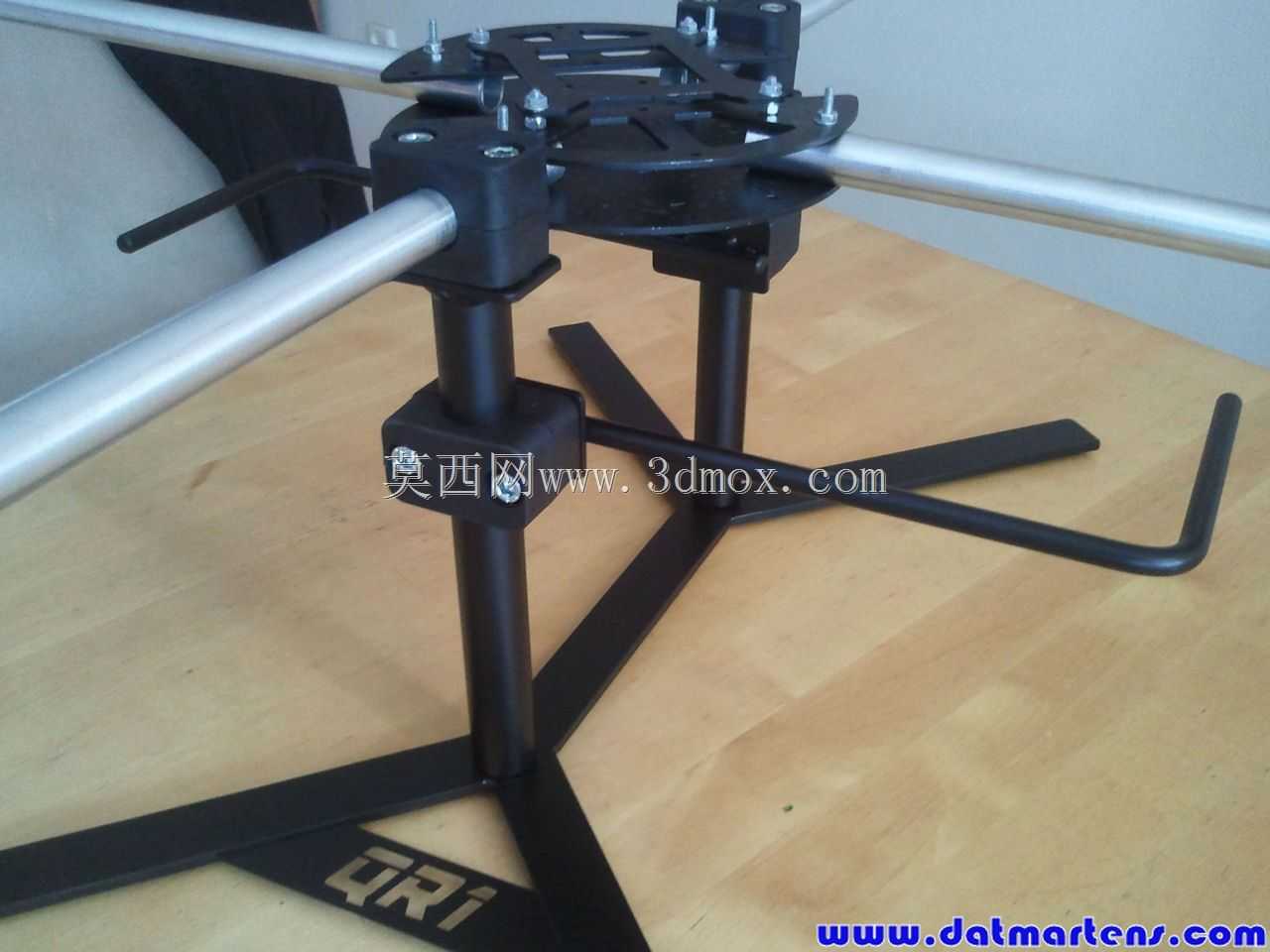

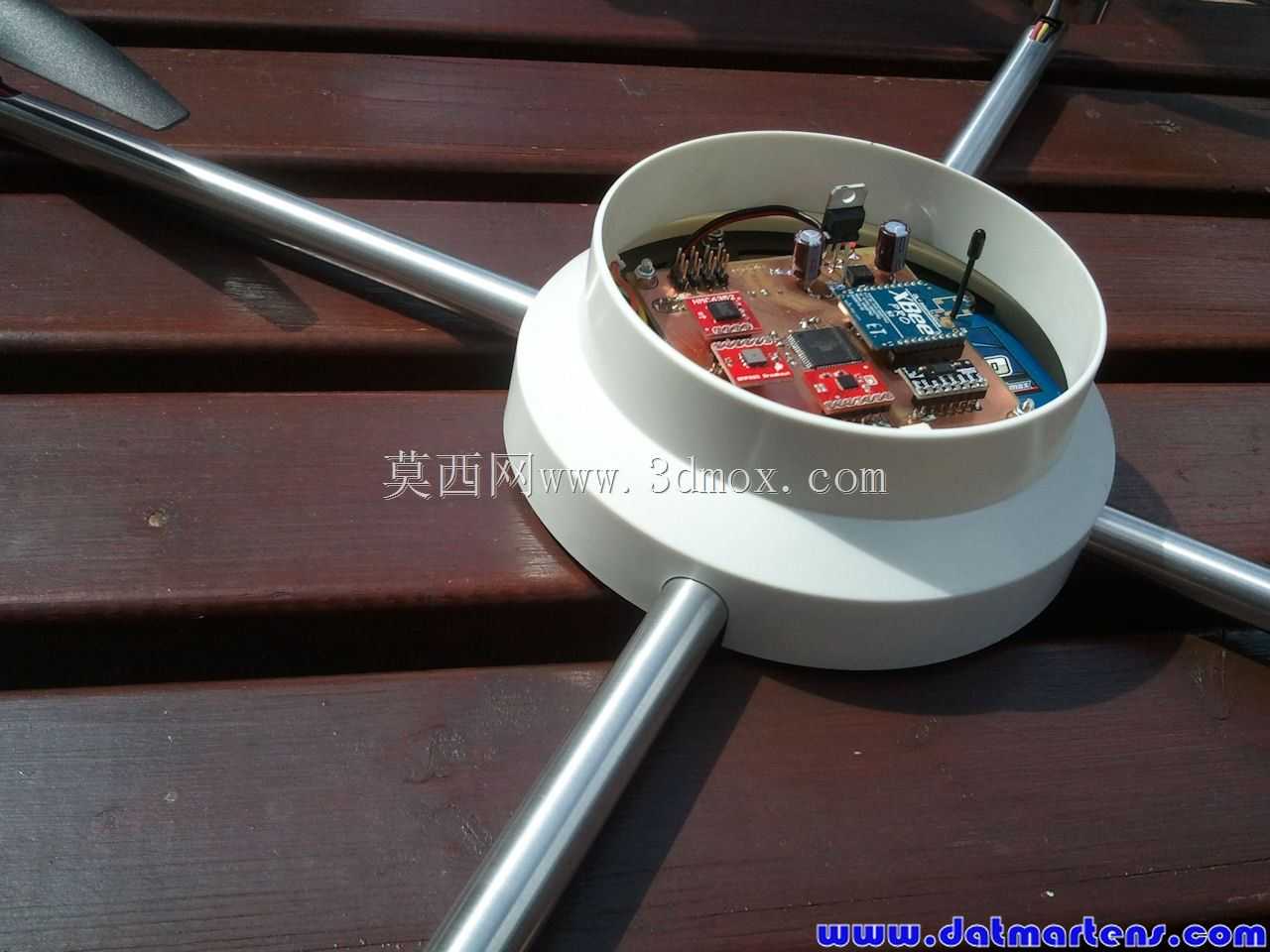

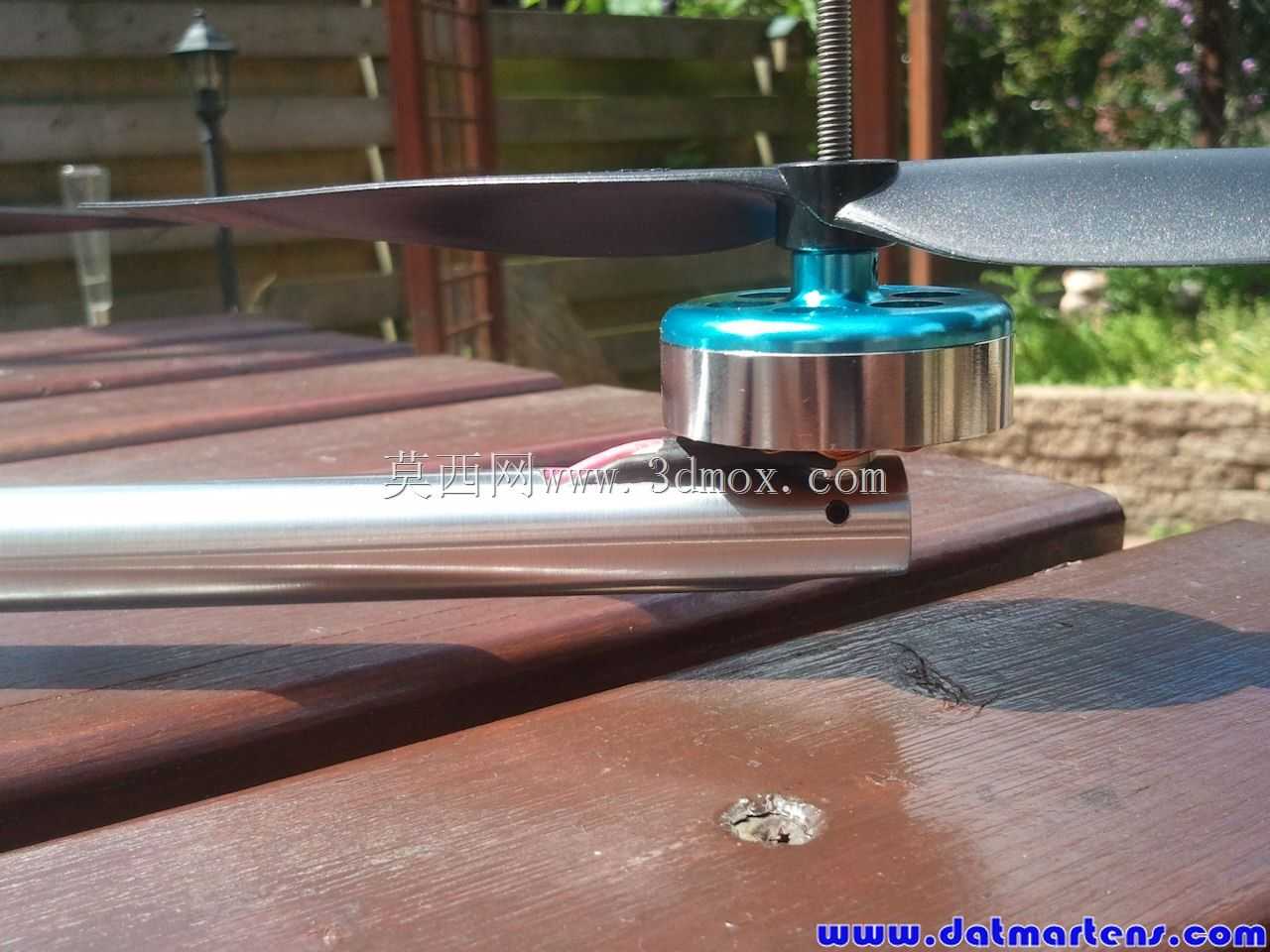

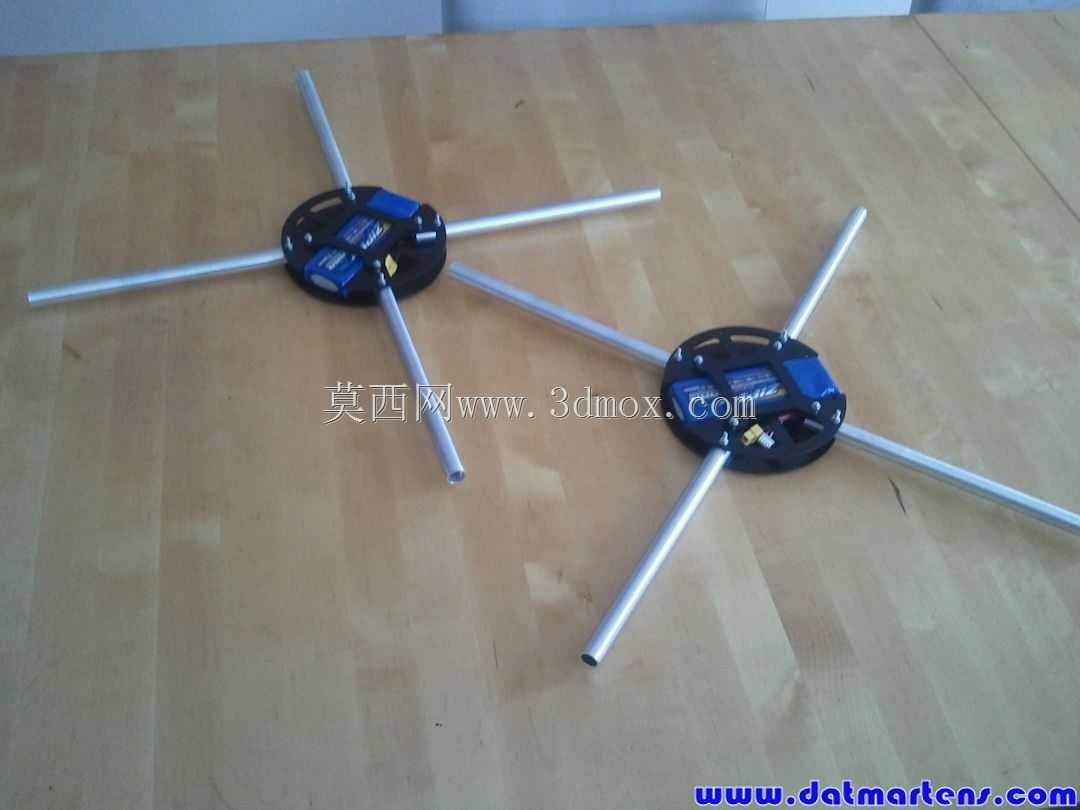

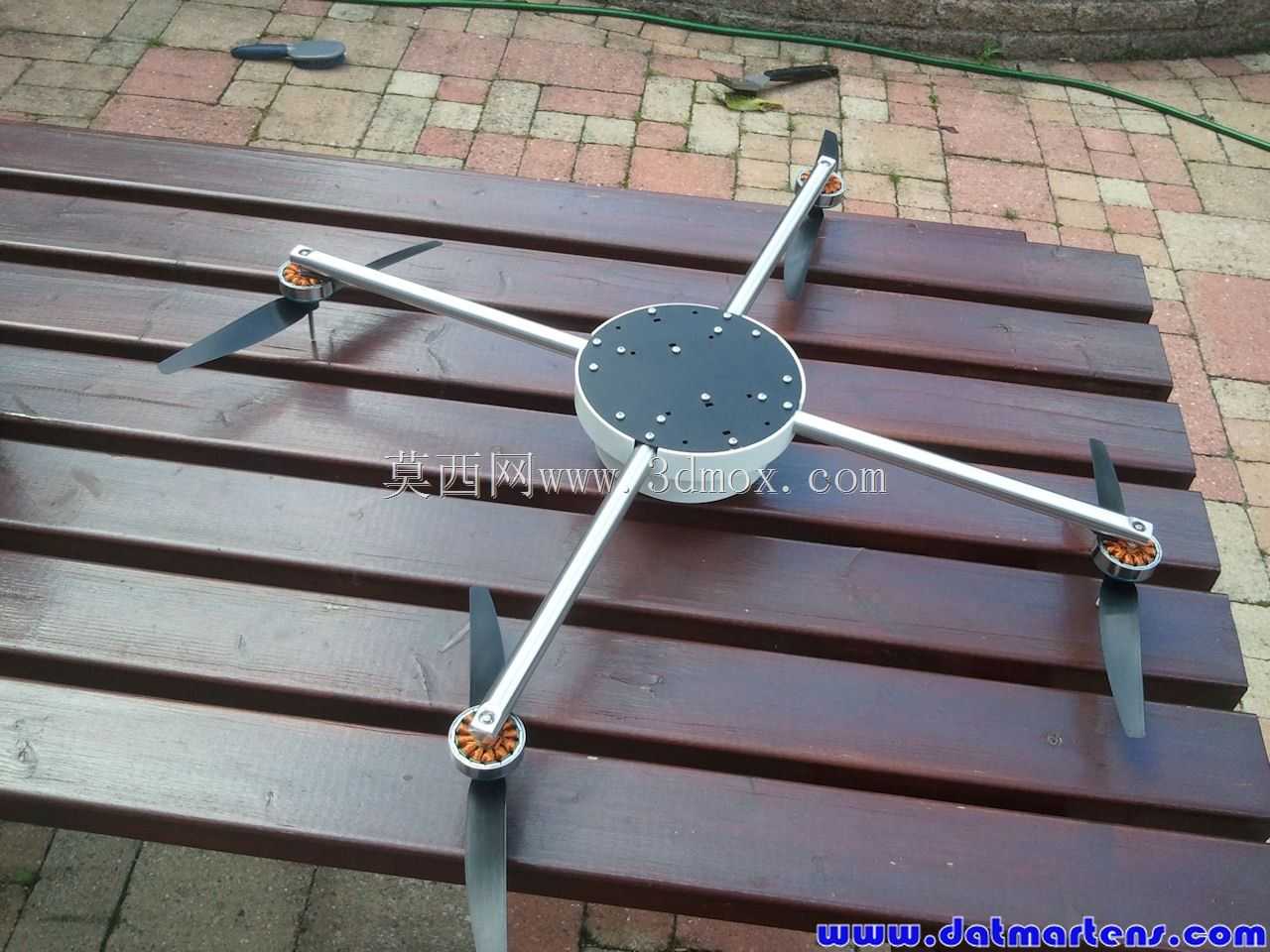

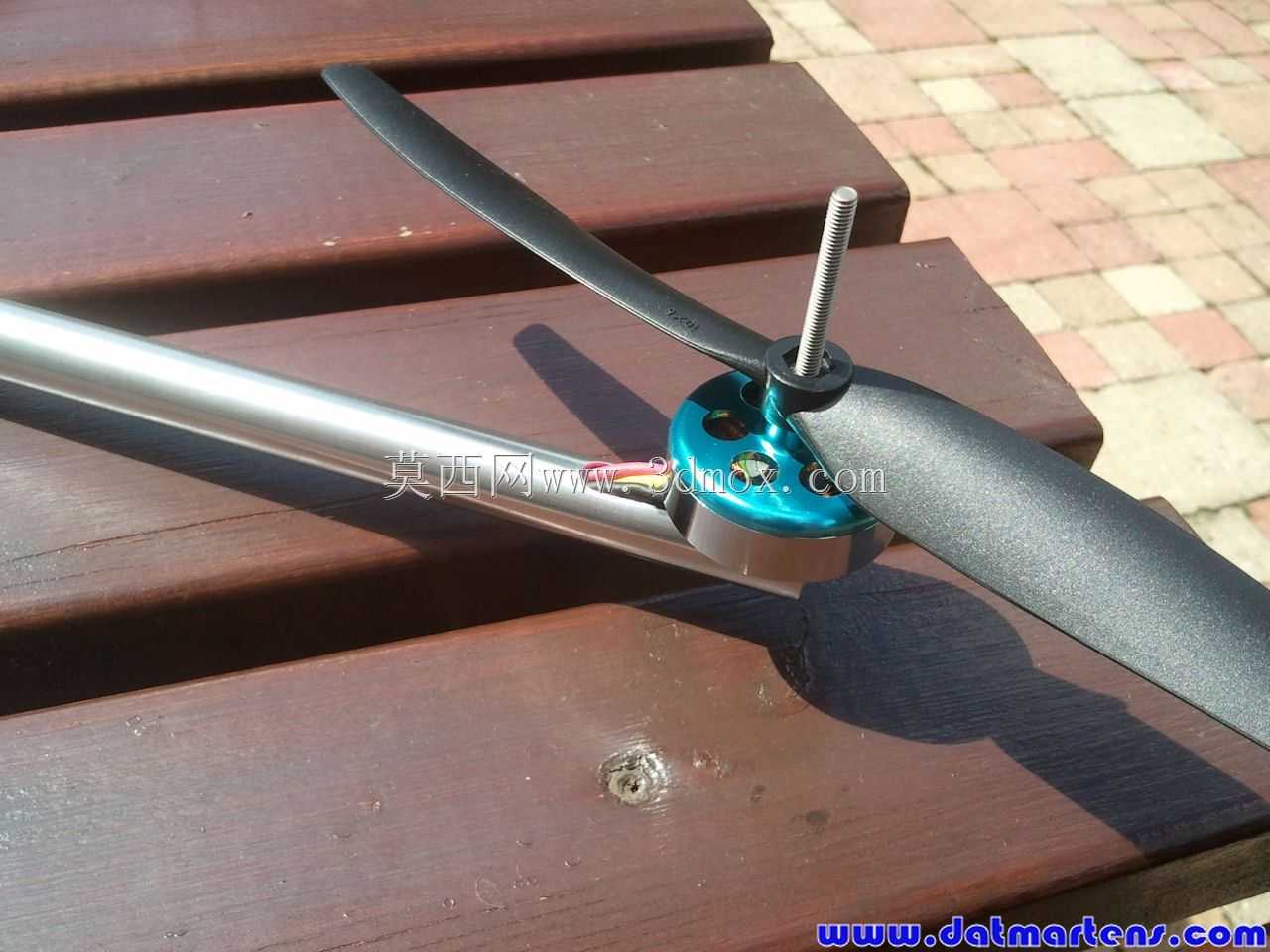

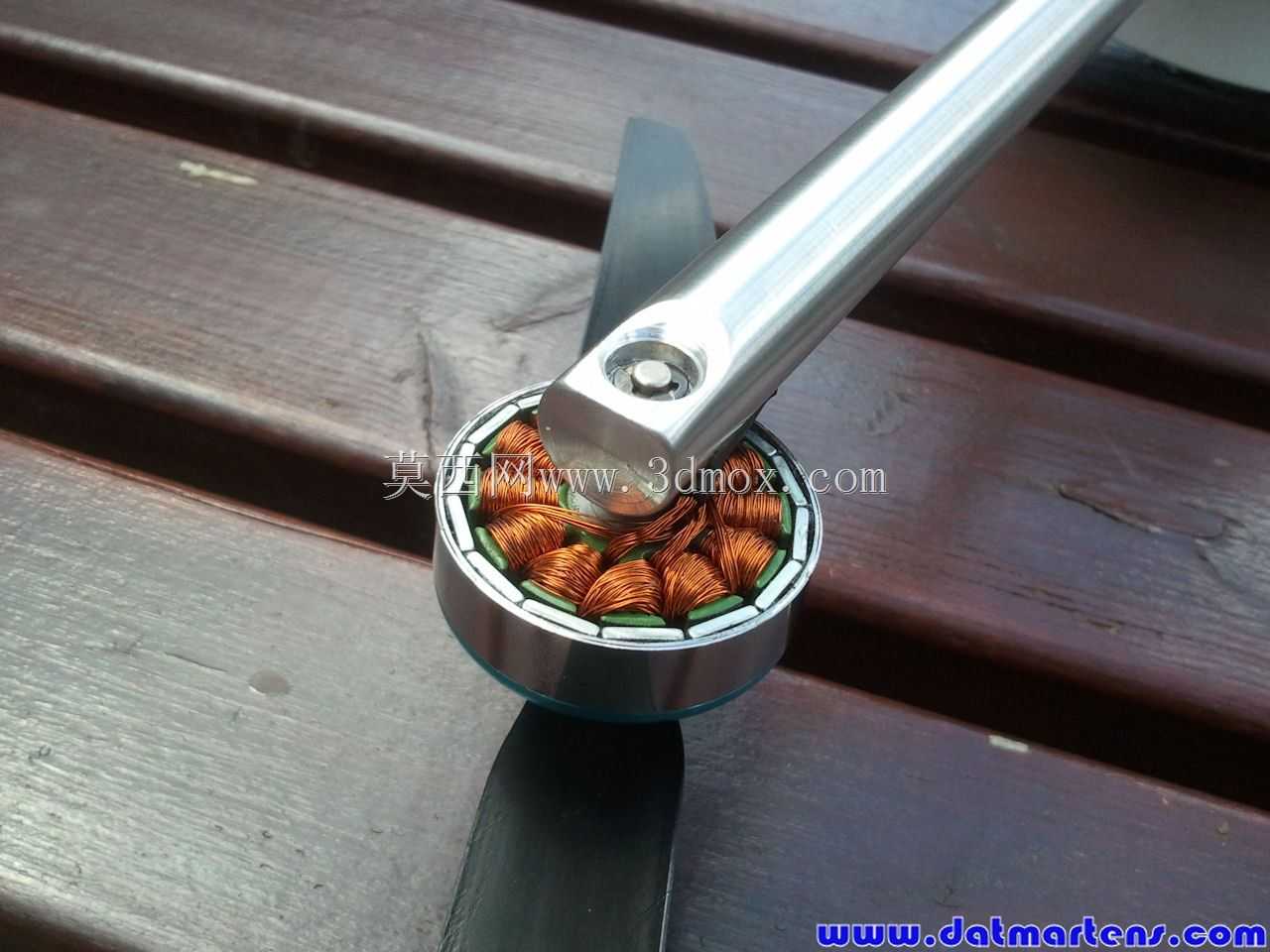

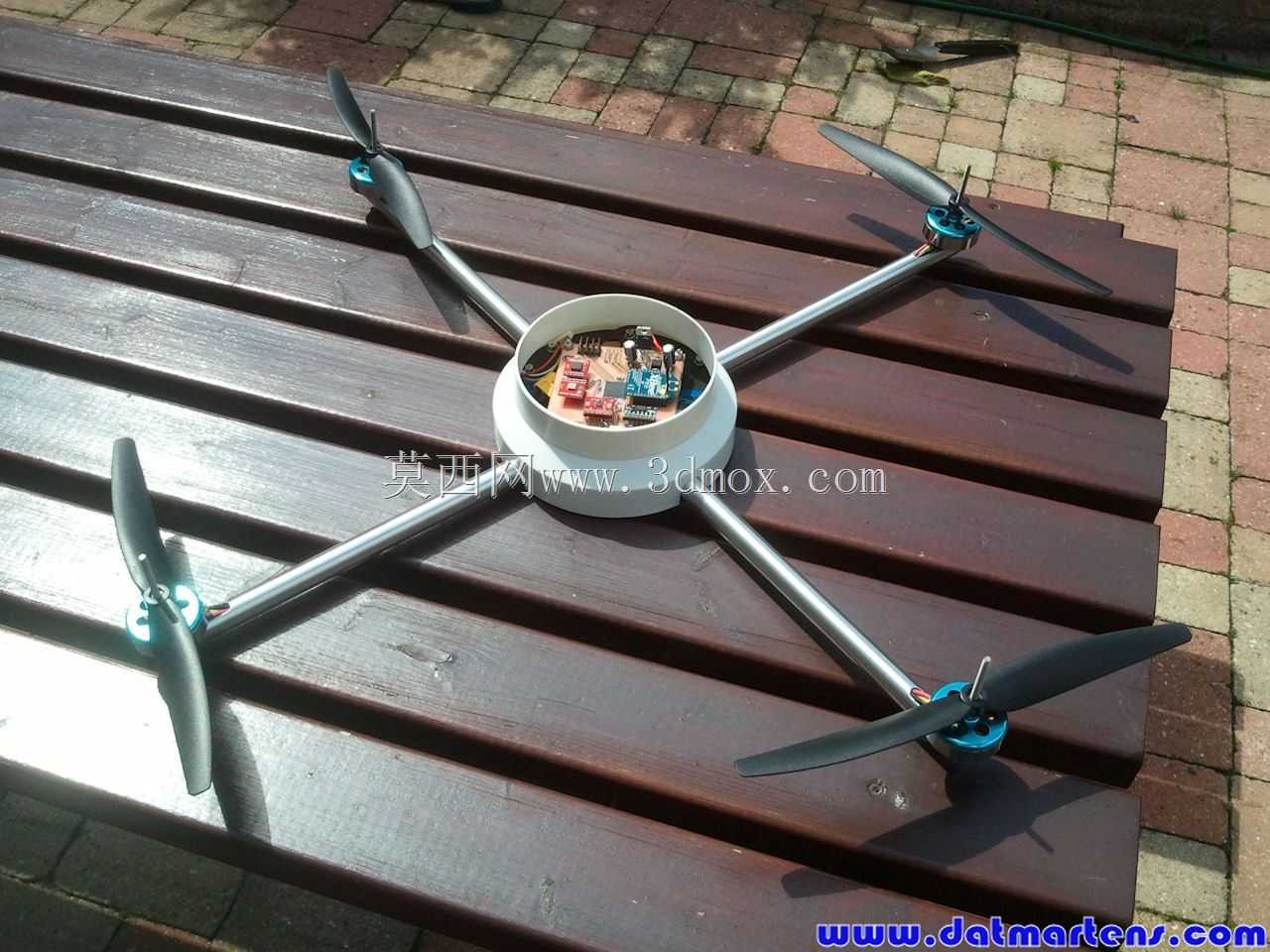

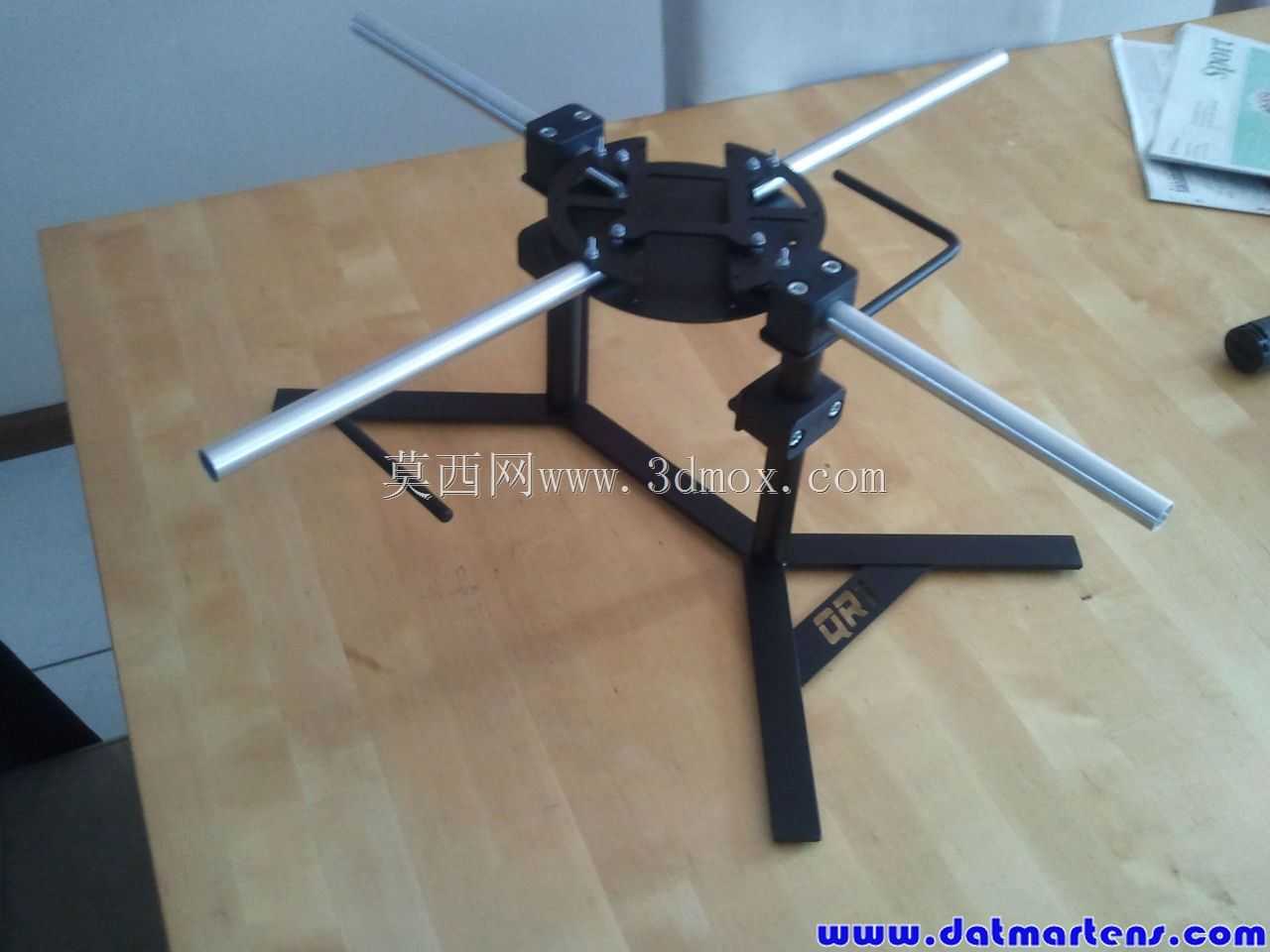

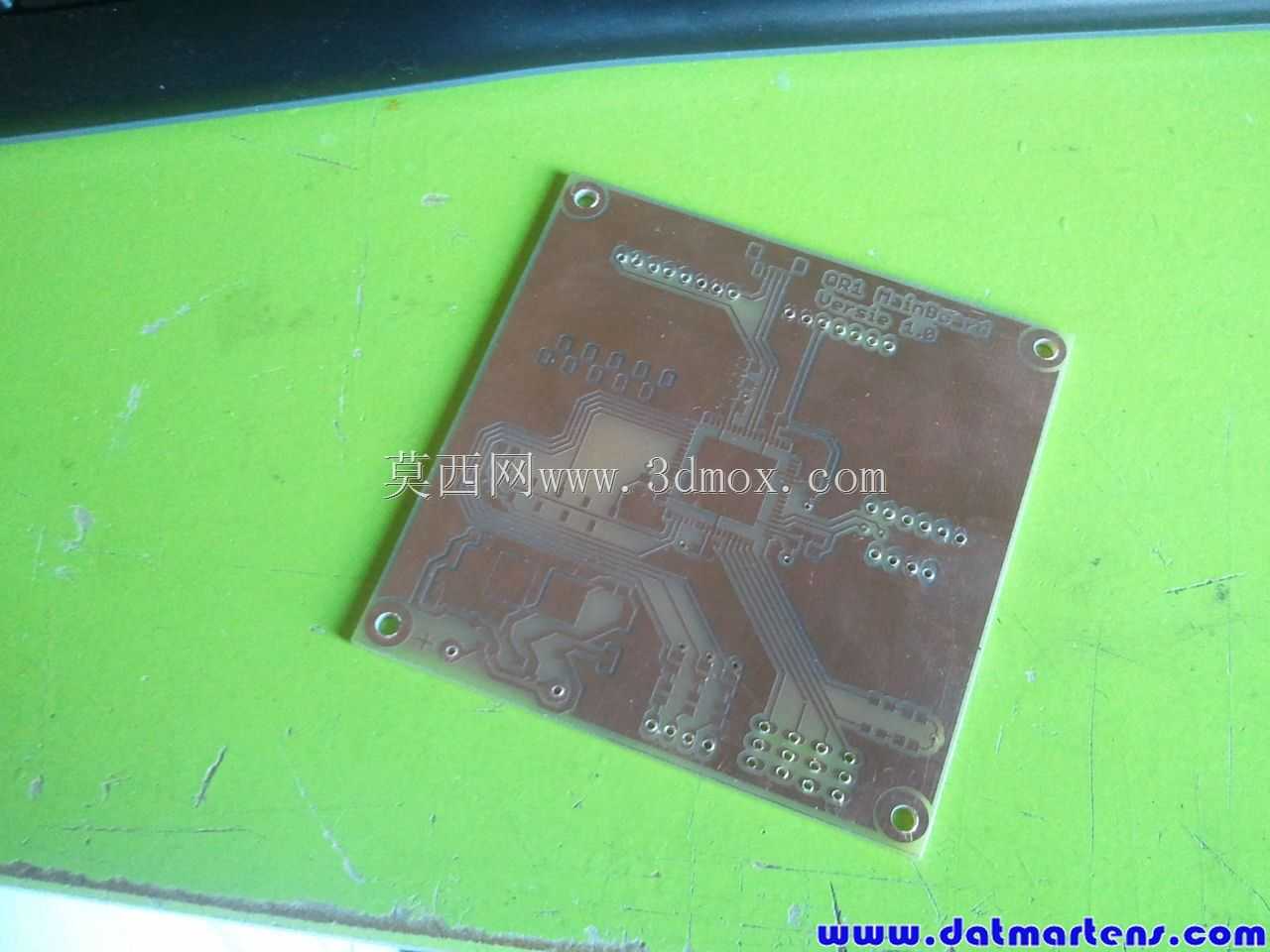

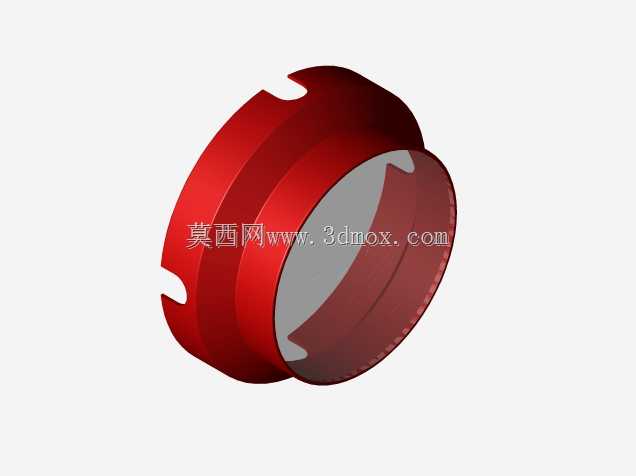

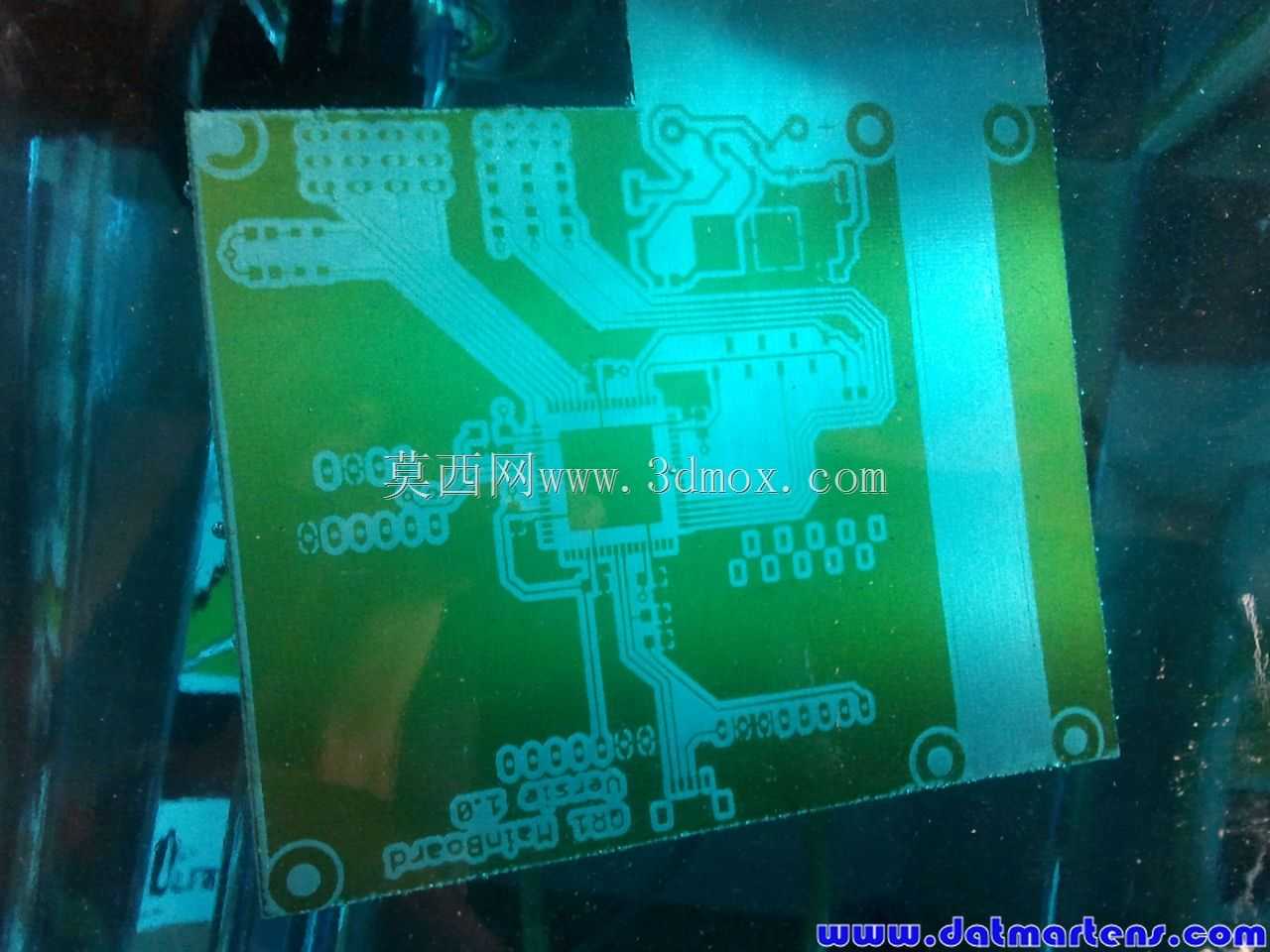

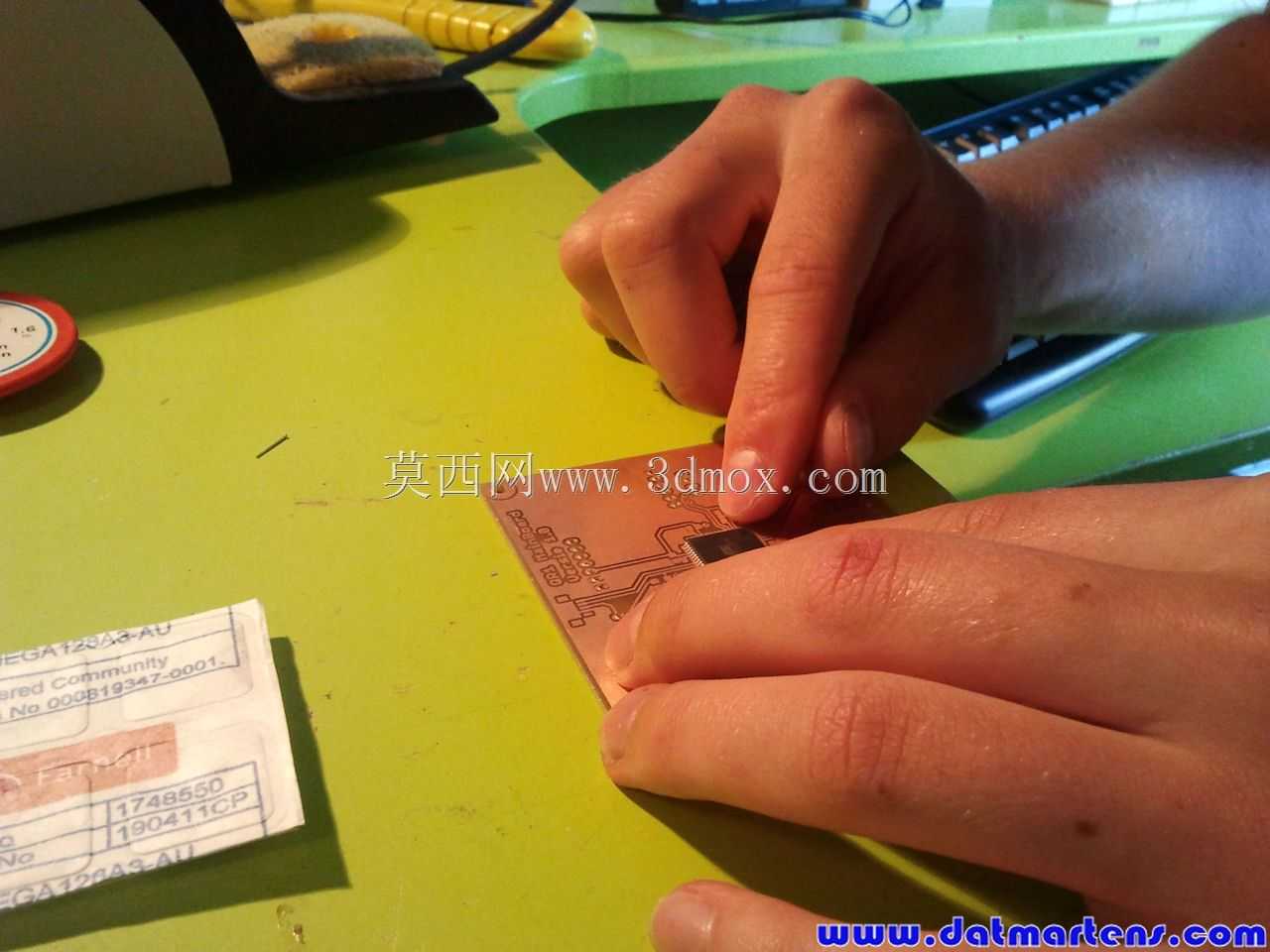

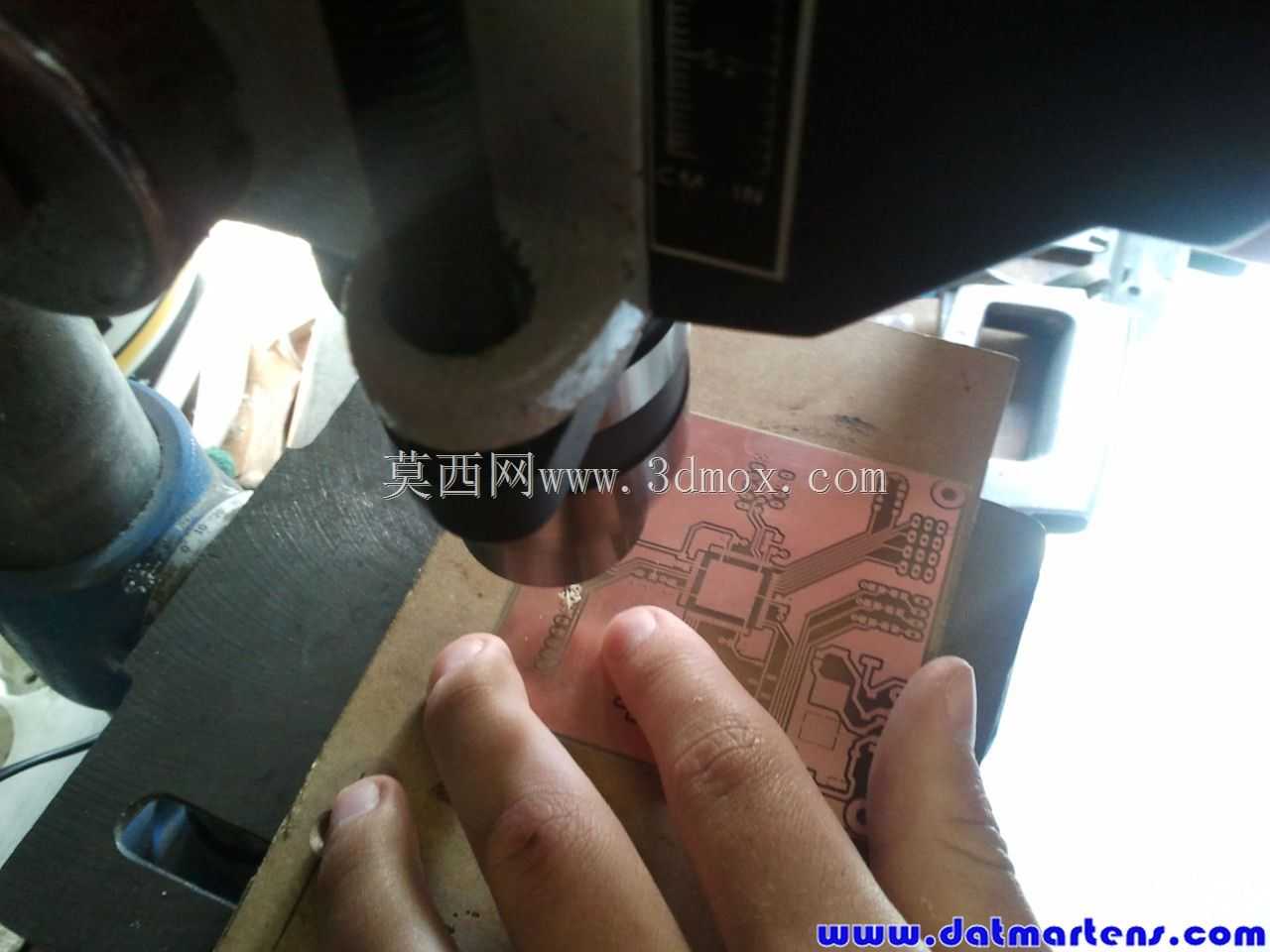

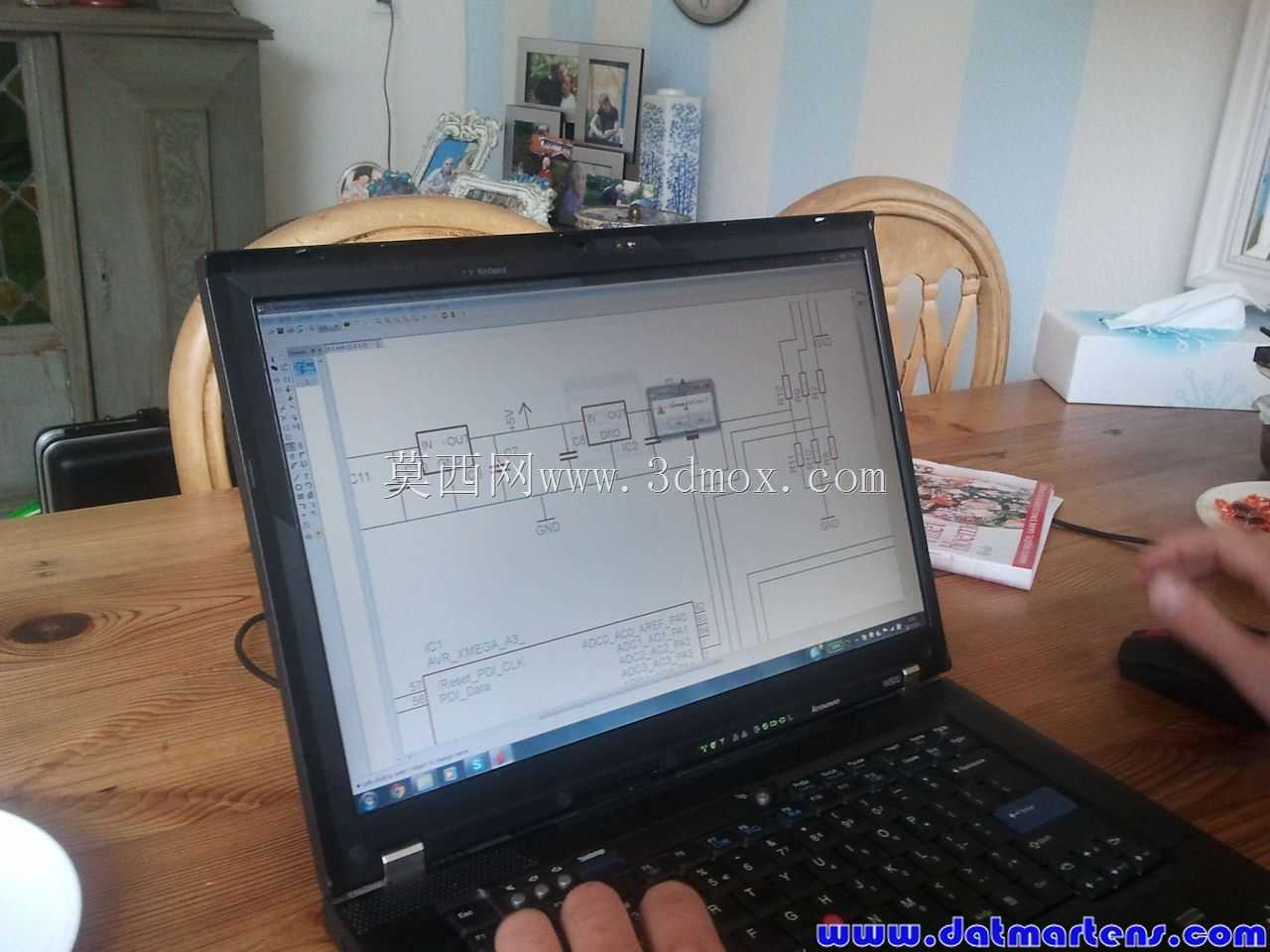

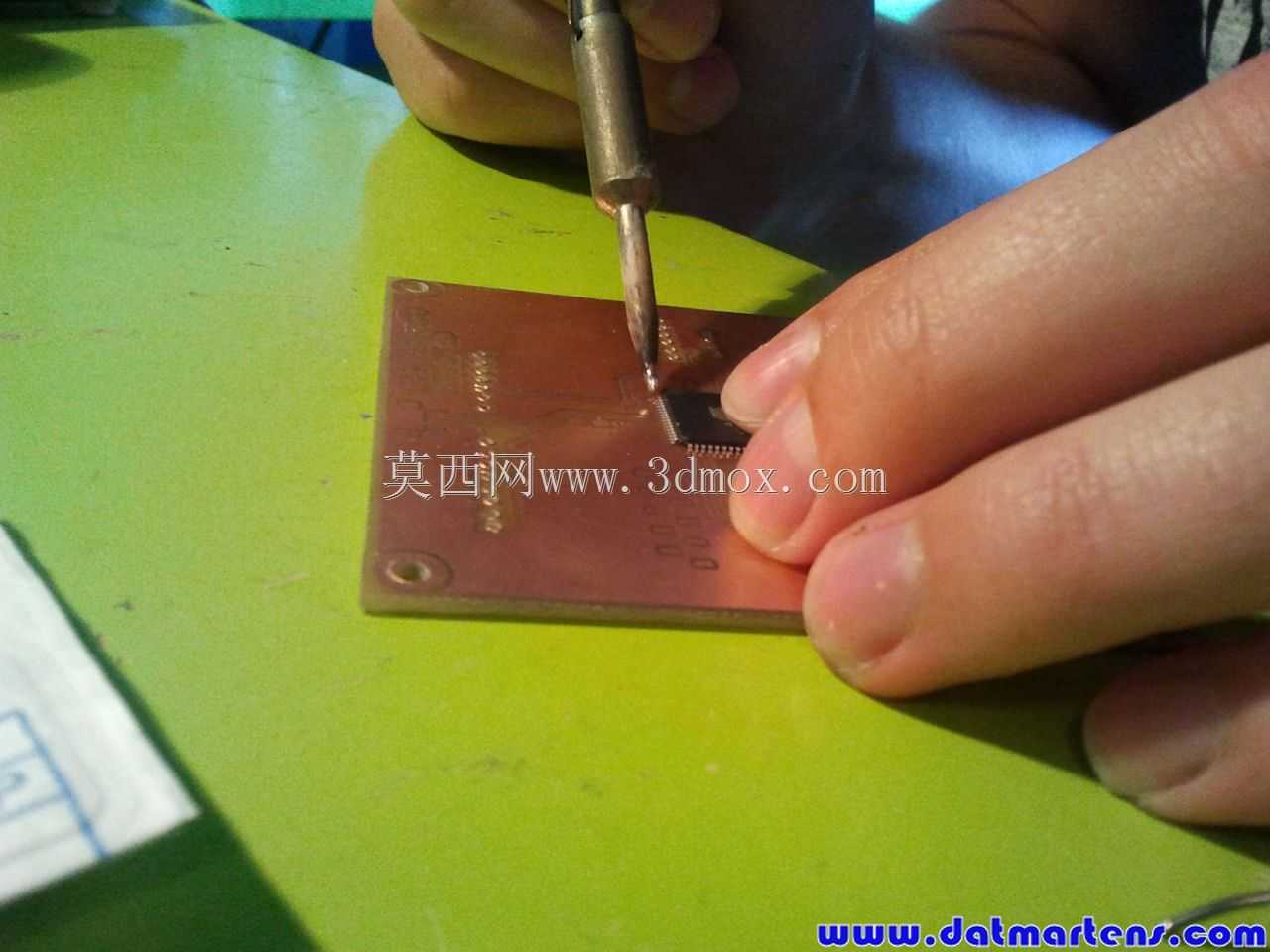

这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，日常可承担小范围园区巡检、低空航拍摄影、轻载荷物资短途投送等任务，在民用消费级与轻量级工业作业场景下都有适配空间。整机采用十字形机架布局，四根机臂从中心主机盘向外等角度延伸，这种布局的优势在于动力输出对称性好，飞控系统的姿态解算逻辑更简洁，飞行过程中的偏航、俯仰、横滚动作控制精度更高，同时机臂采用等长设计，四个动力单元的安装位置到中心盘的距离完全一致，能有效抵消单组动力输出偏差带来的姿态扰动。中心主机盘采用分层堆叠的安装结构，上层预留飞控板、GPS模块的安装位，中层设置电池仓，可适配常规规格的锂聚合物电池，电池采用滑轨式卡扣固定，既可以保证飞行过程中电池不会出现移位，也能快速更换电池提升作业效率，下层预留电调、电源分线板的布线空间，所有走线都沿机臂内部的走线槽布置，避免线材外露在飞行过程中被气流吹动干扰姿态传感器，也能减少线材与螺旋桨发生干涉的风险。机臂末端的动力安装座设计有定位台阶，电机安装时可以直接卡入台阶定位，不需要反复调整同轴度，安装座上预留的螺丝孔位适配主流22系列、23系列无刷电机的安装尺寸，电机输出轴直接连接螺旋桨，螺旋桨采用两叶快拆结构，桨叶根部的卡扣可以直接卡在电机轴的定位槽内，不需要额外工具就能完成桨叶的更换，日常外出作业携带备用桨叶即可快速完成故障件替换。从安装边界来看，整机展开后对角电机轴的间距控制在合理范围内，既保证了桨叶转动时不会出现相邻桨叶的干涉，也不会因为尺寸过大导致收纳不便，机臂与中心盘的连接位置设计有快拆锁紧结构，不需要工具就能完成机臂的折叠或者拆卸，折叠后整机的收纳尺寸可以缩小一半以上，方便放入常规的设备收纳箱中运输。设计过程中充分考虑了整机的重量分配，电池作为整机重量占比最高的部件，安装位置严格控制在整机重心的正下方，飞控板的安装位置处于中心盘的几何中心，且设计有减震阻尼球安装位，可通过硅胶减震球将飞控板与机架硬连接结构隔离，过滤飞行过程中电机转动带来的高频振动，避免振动传递到加速度计、陀螺仪传感器导致姿态数据失真。机架的受力结构经过优化，机臂采用中空薄壁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，中心盘的上下盖板采用镂空设计，既可以减轻结构重量，也能给电调、电池留出足够的散热空间，长时间飞行时电调产生的热量可以通过镂空位置快速散出，不会因为积温导致动力输出异常。整机的所有连接位置都设计有防松结构，电机固定螺丝、机臂锁紧卡扣都带有防松胶圈或者弹垫，避免长时间飞行的振动导致连接件松动，起落架采用轻量化的支脚结构，安装在中心盘的下方，高度预留了足够的相机安装空间，可适配小型运动相机的挂载需求，支脚底部带有缓冲胶垫，降落时可以吸收冲击能量，避免硬着陆带来的冲击力传递到机身内部的电子元器件上。
