户外攀岩救援用三爪折叠锚钩结构设计

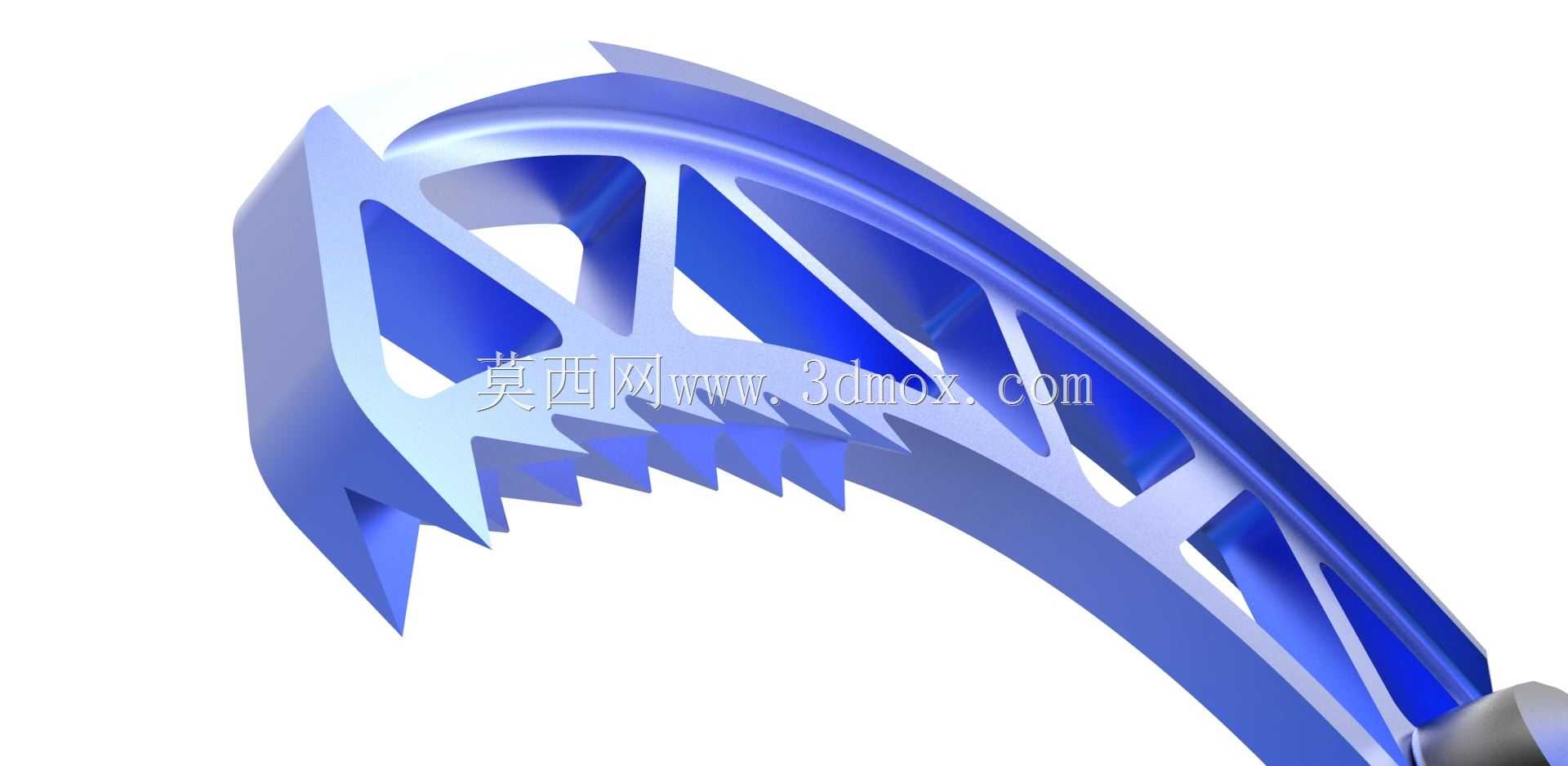

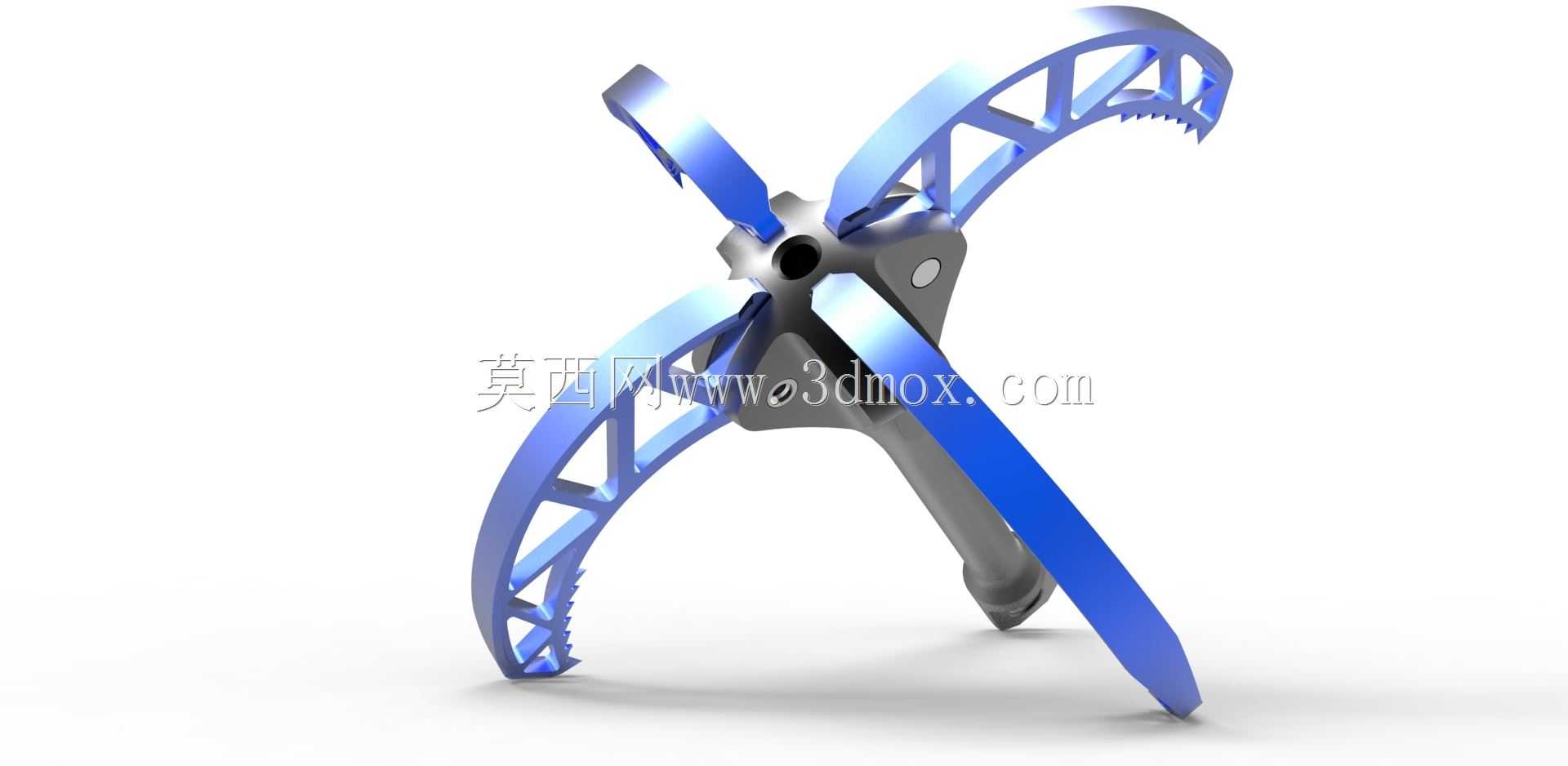

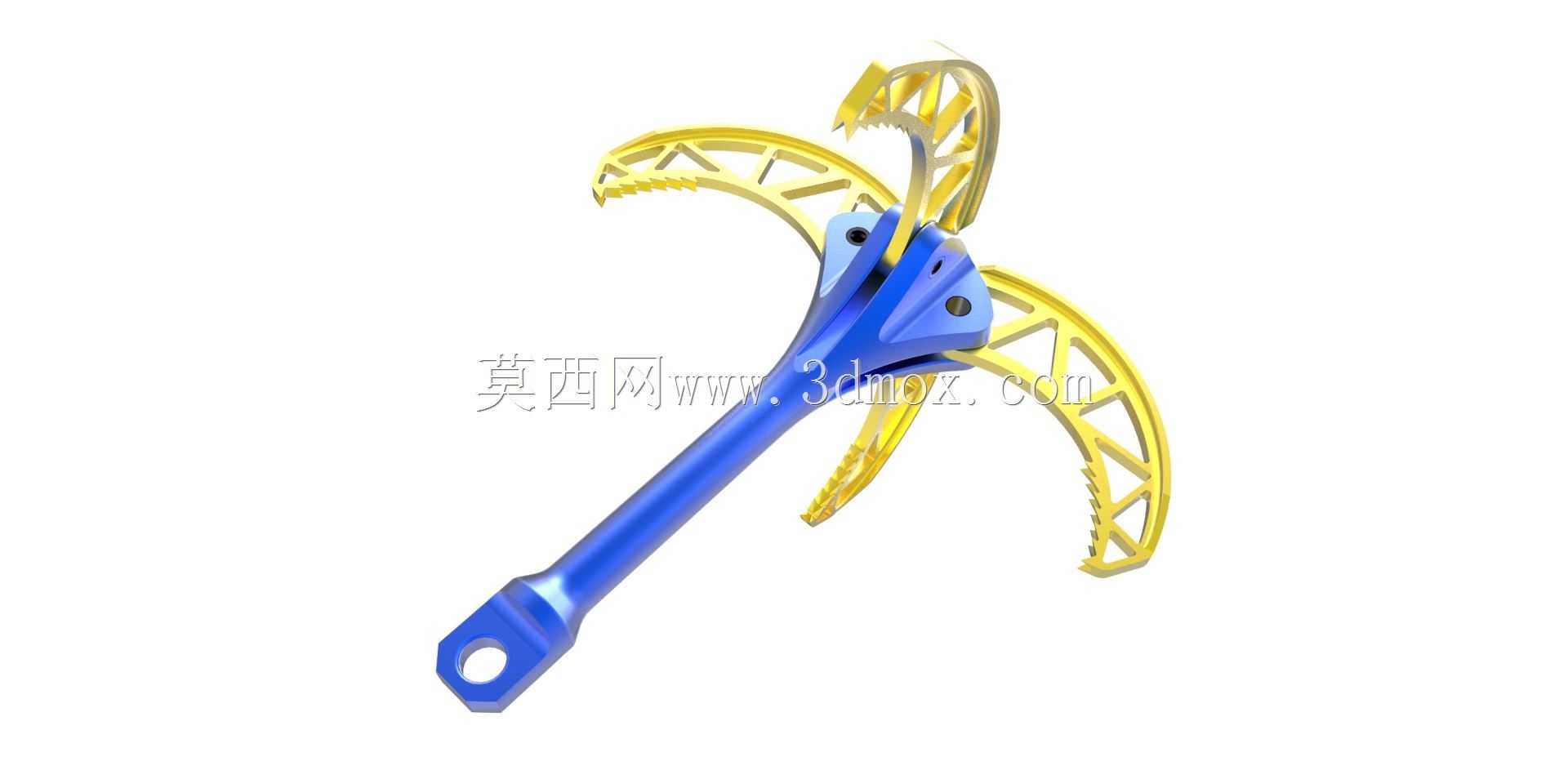

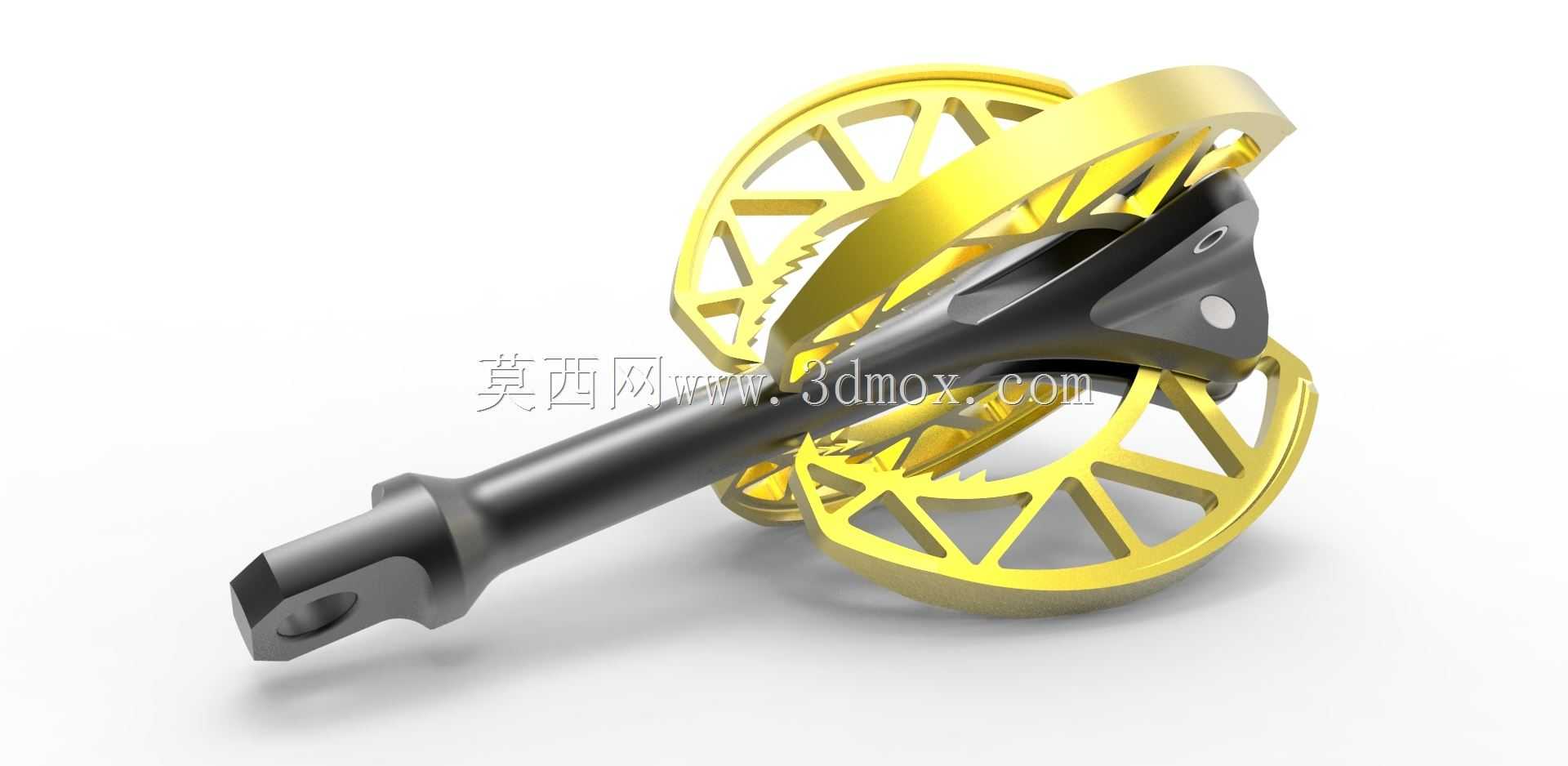

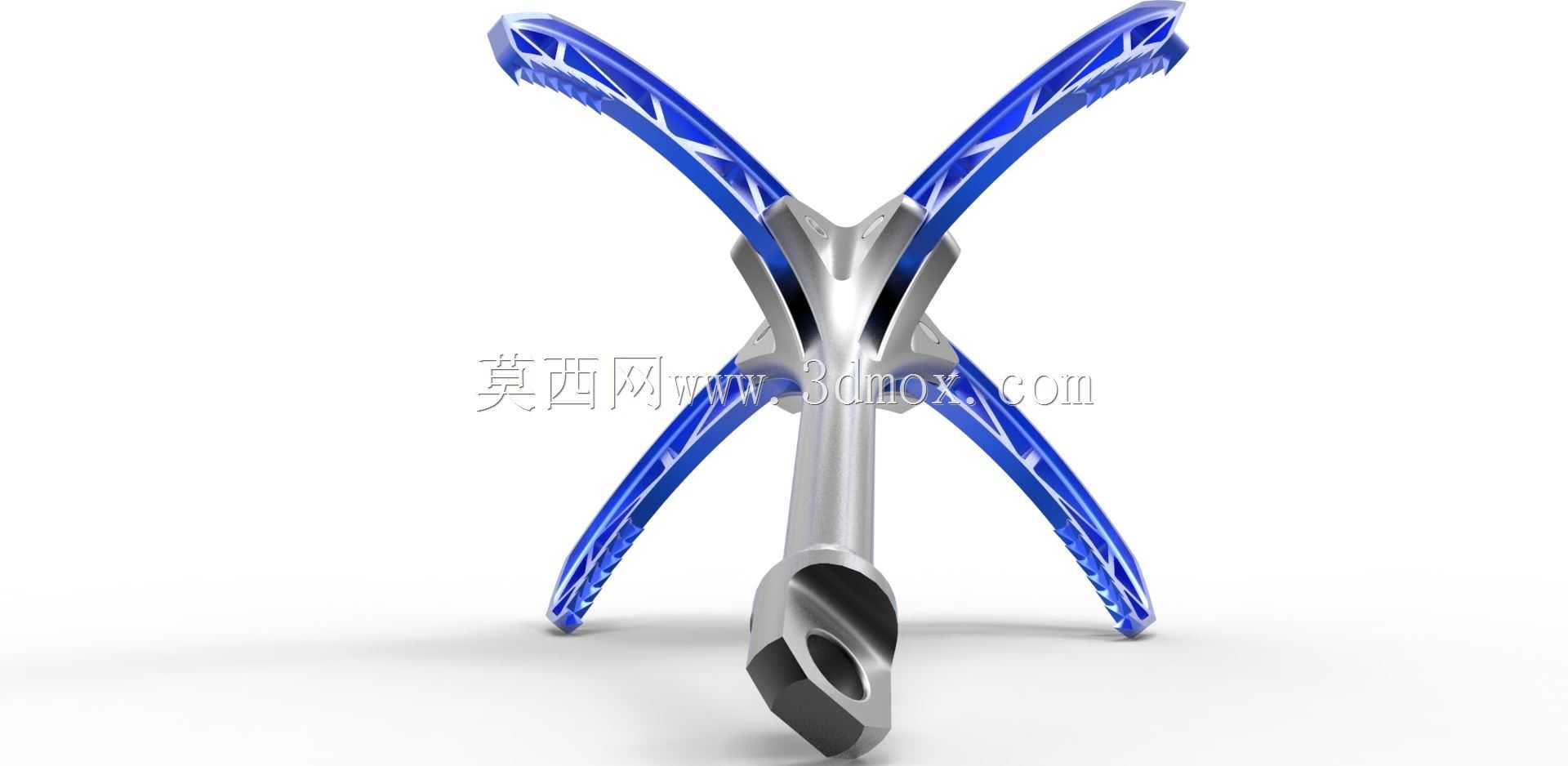

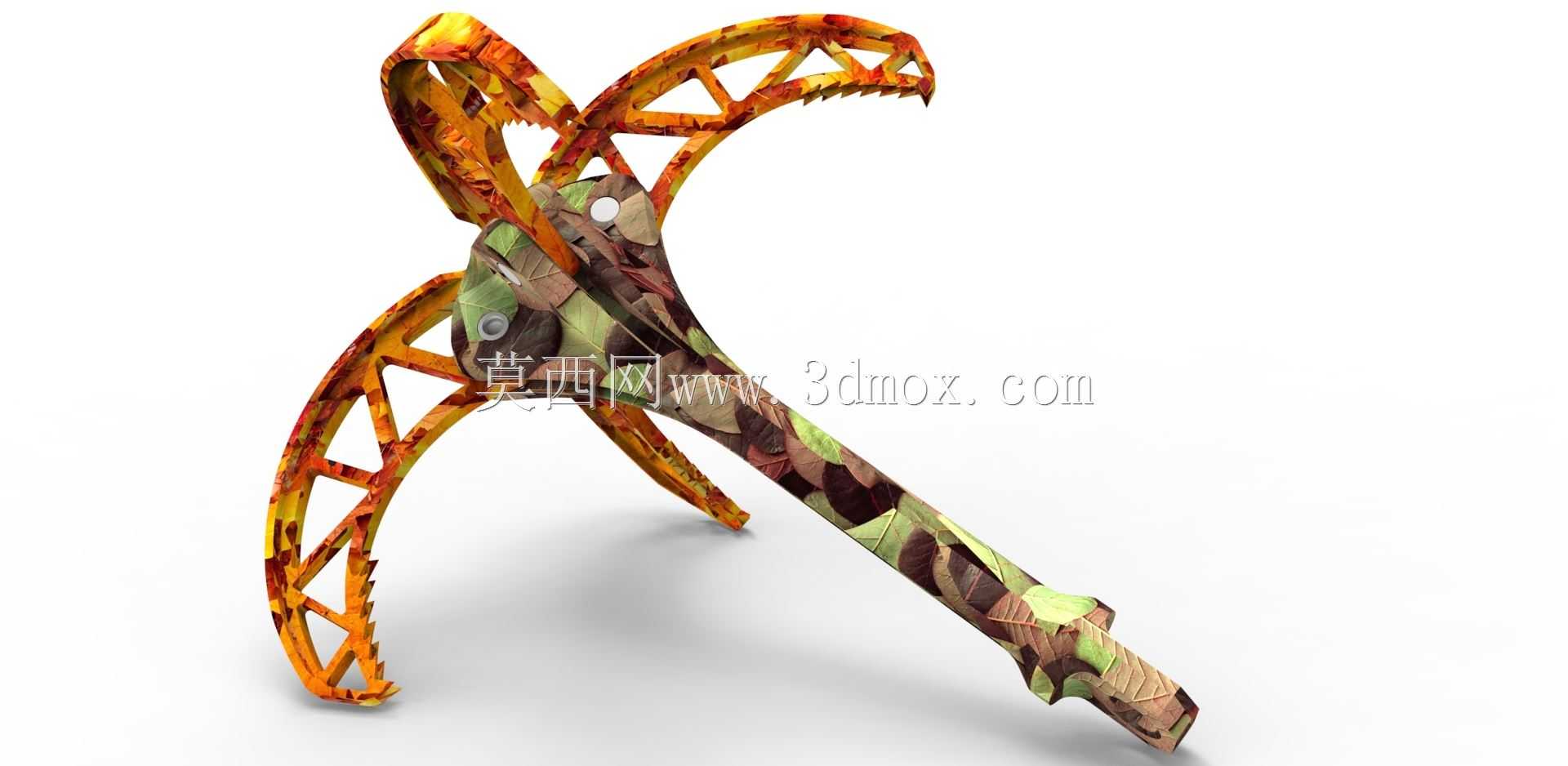

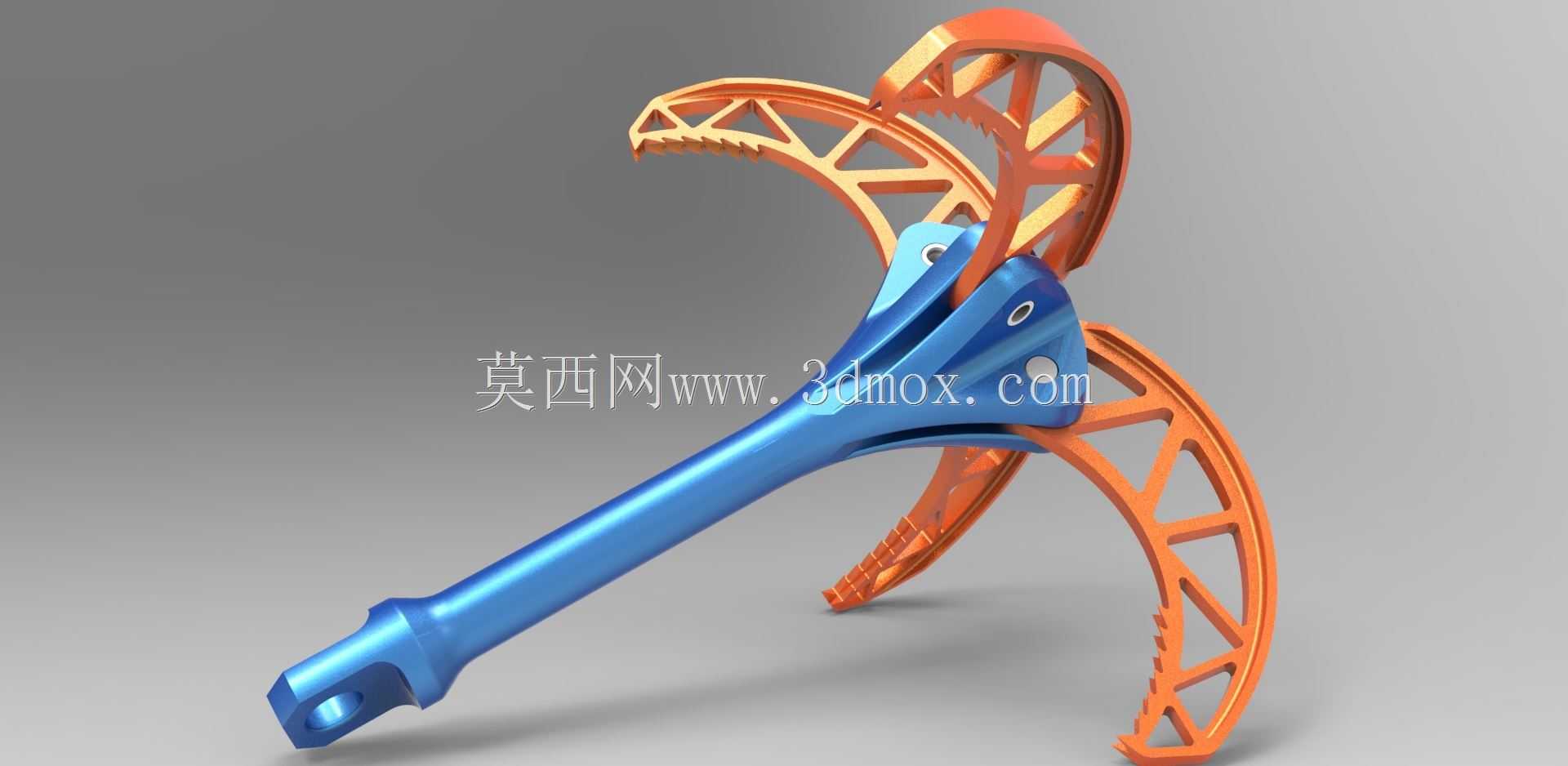

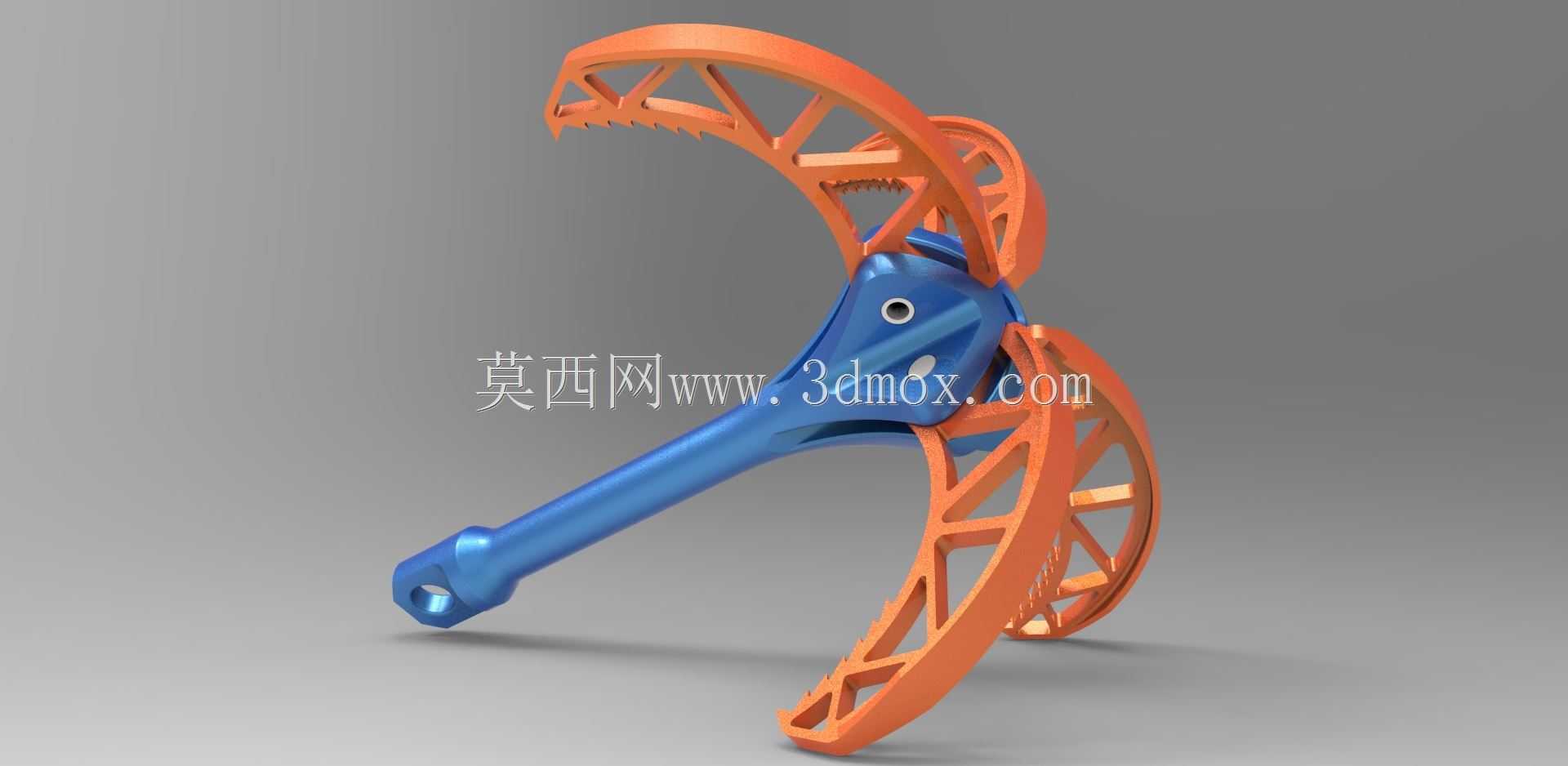

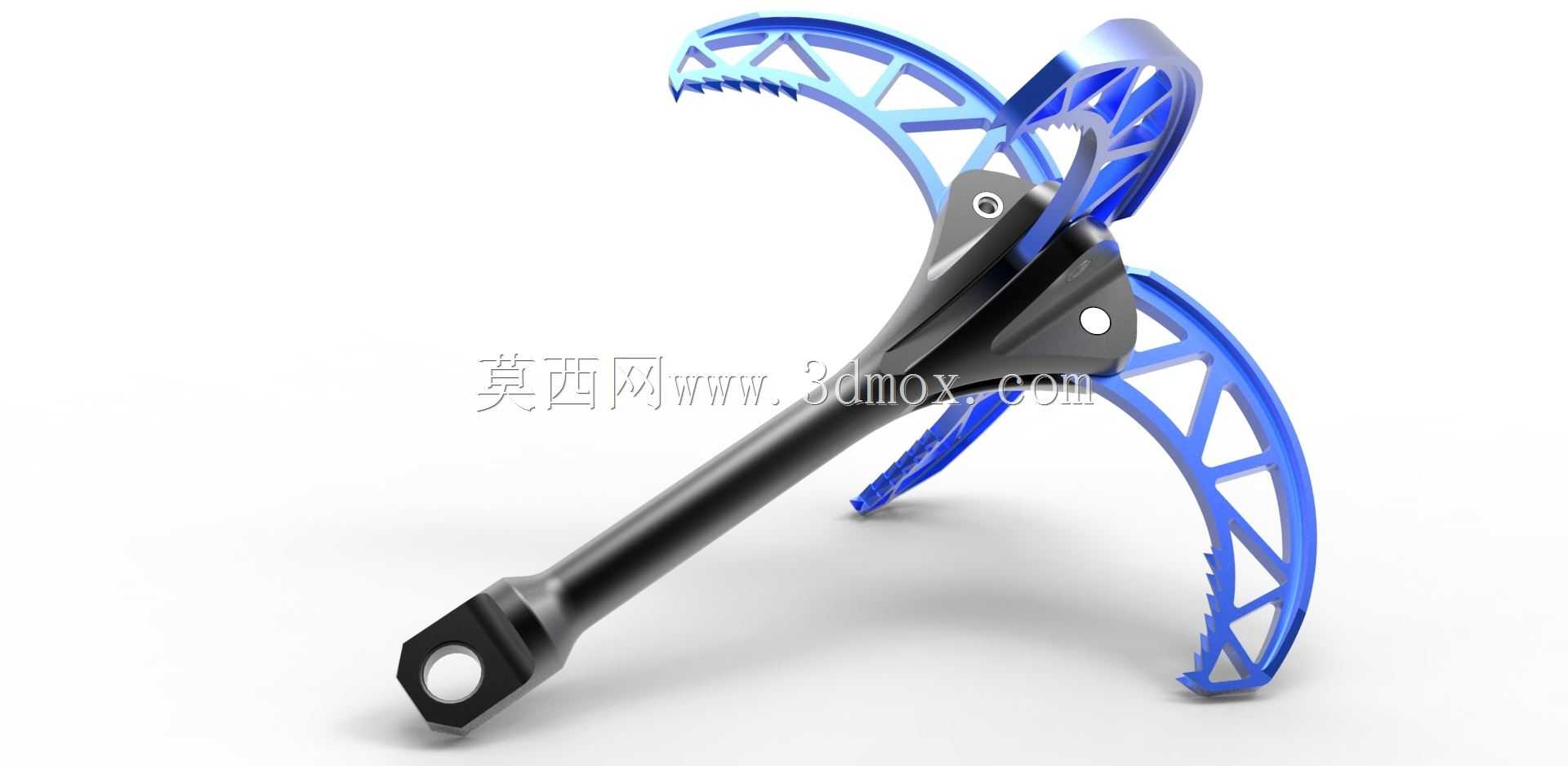

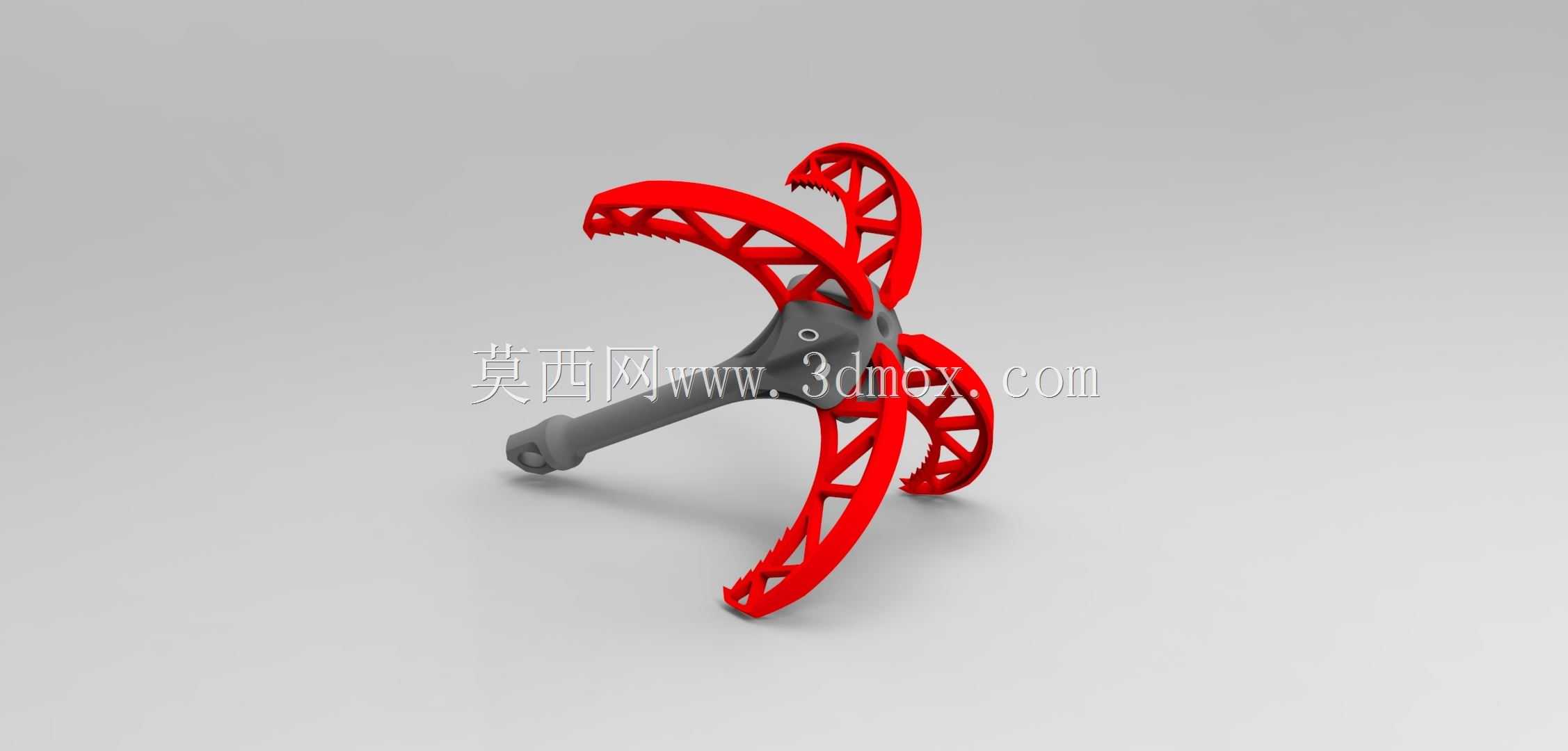

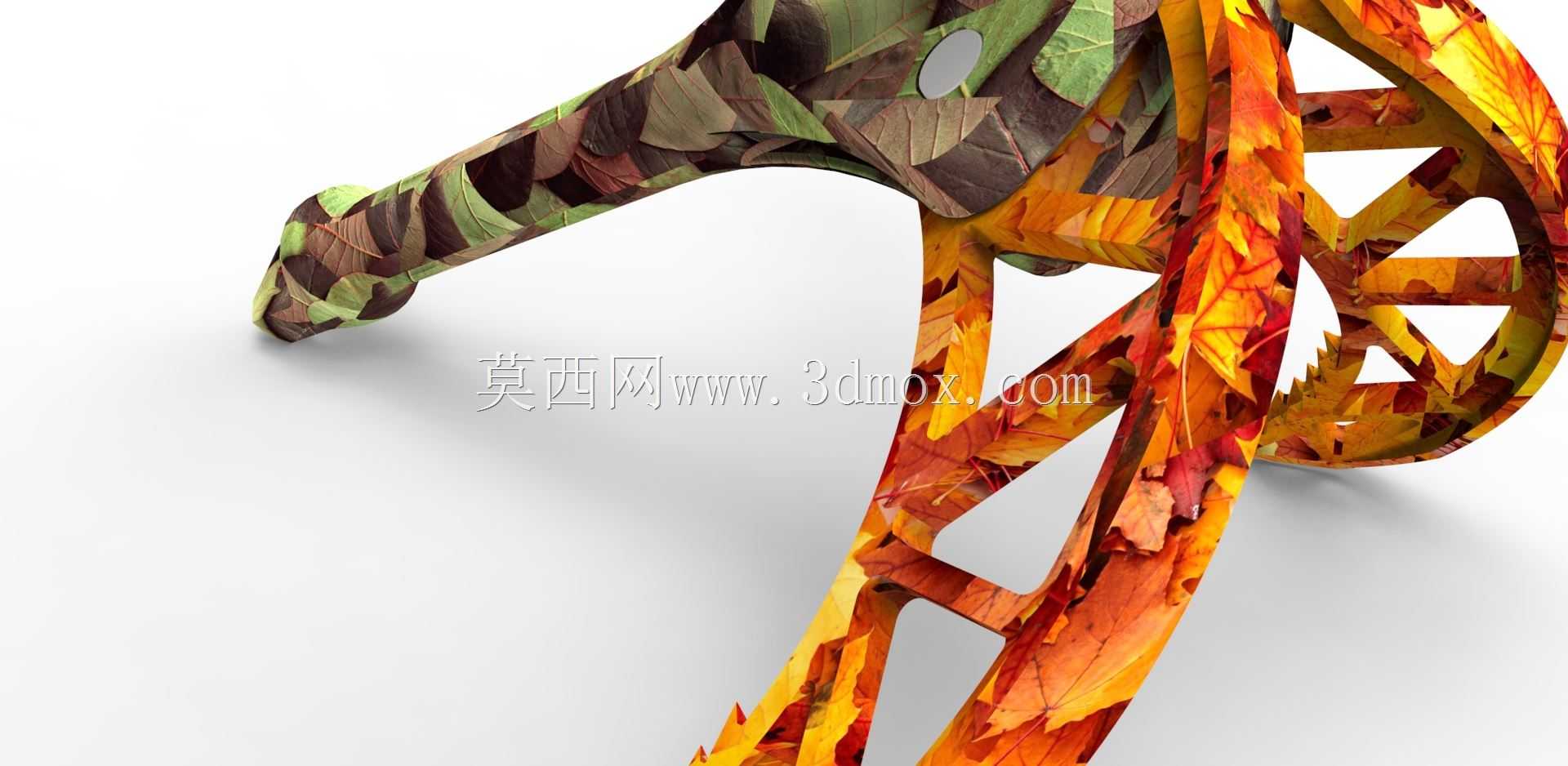

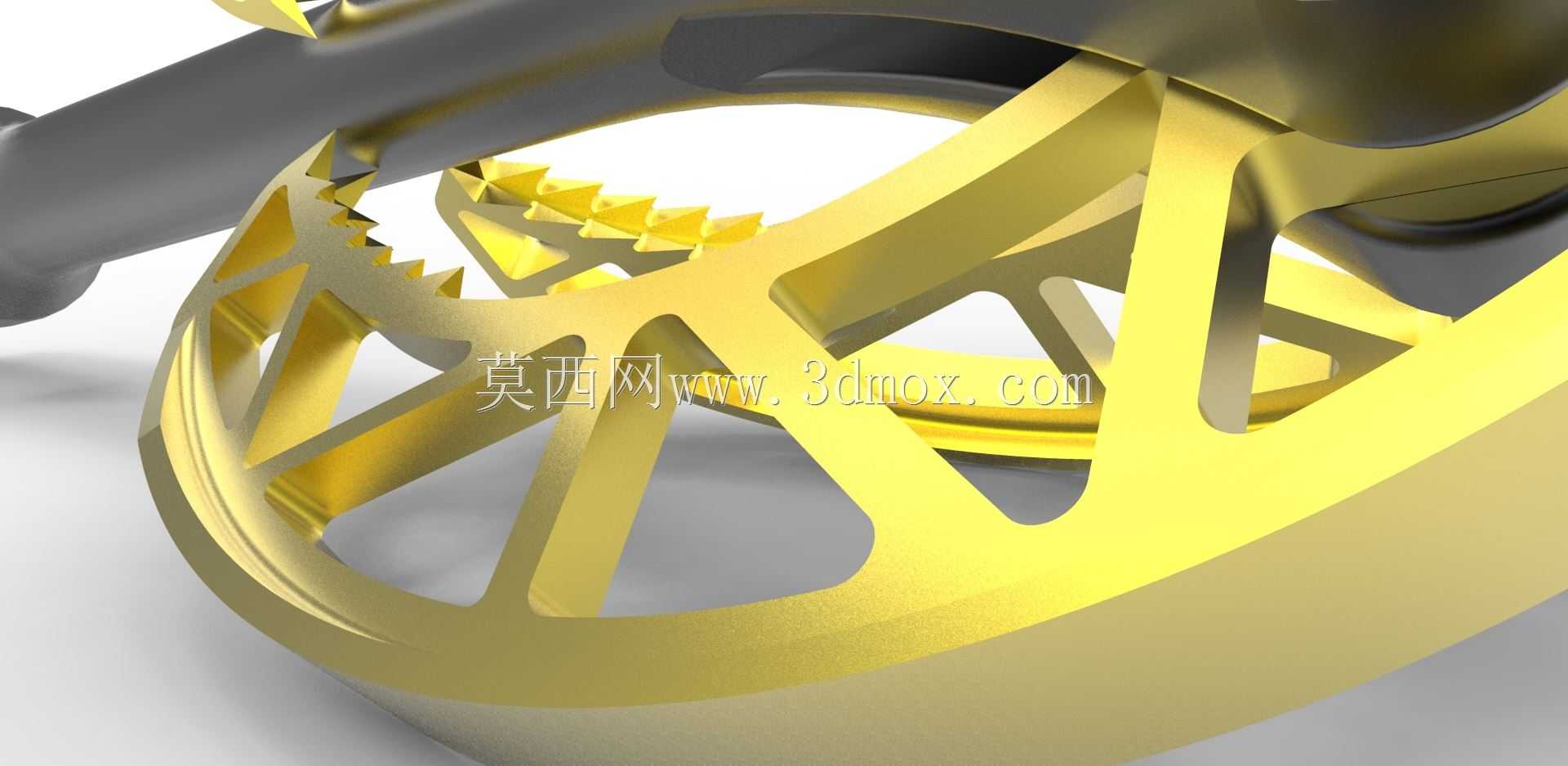

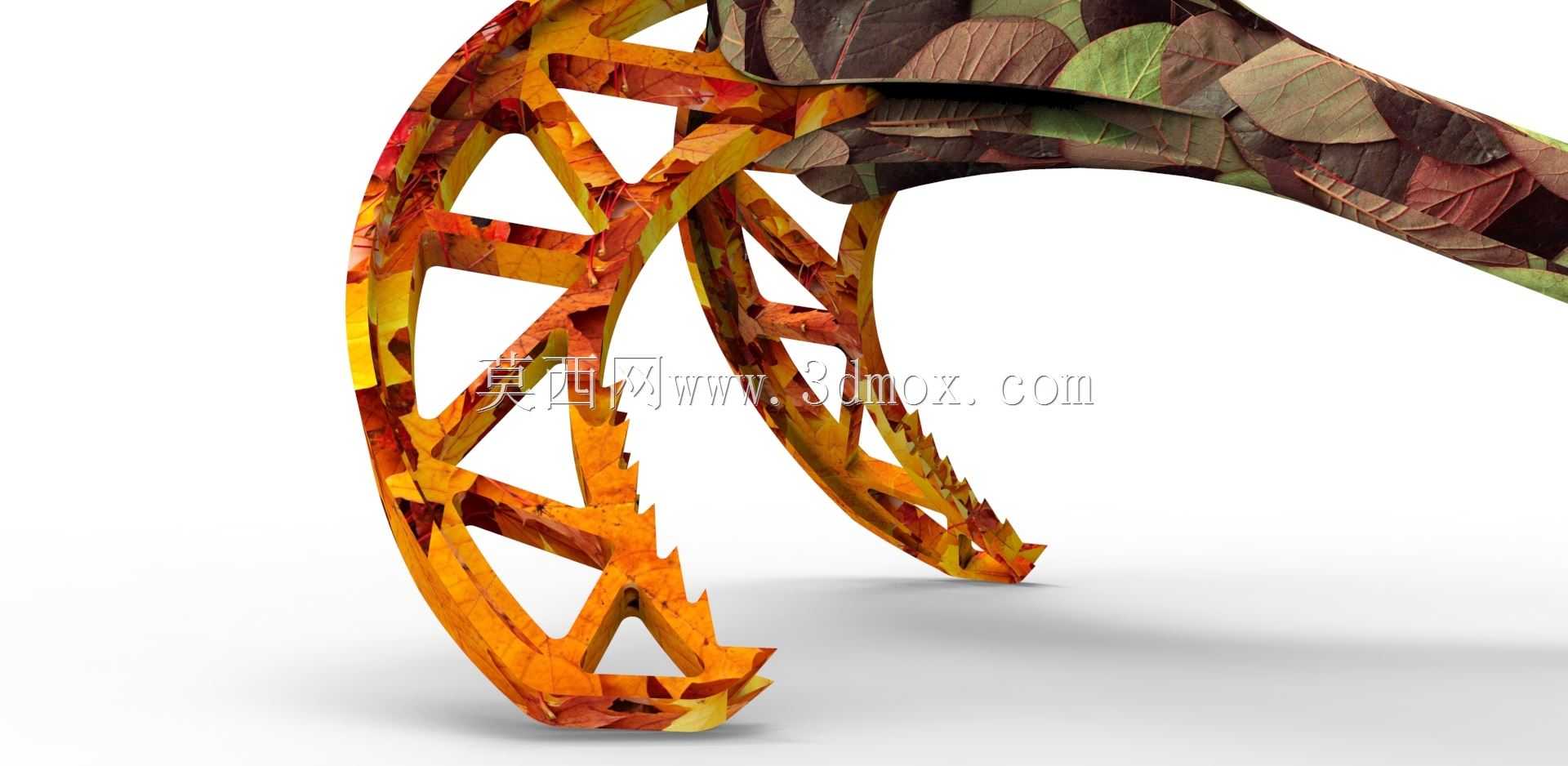

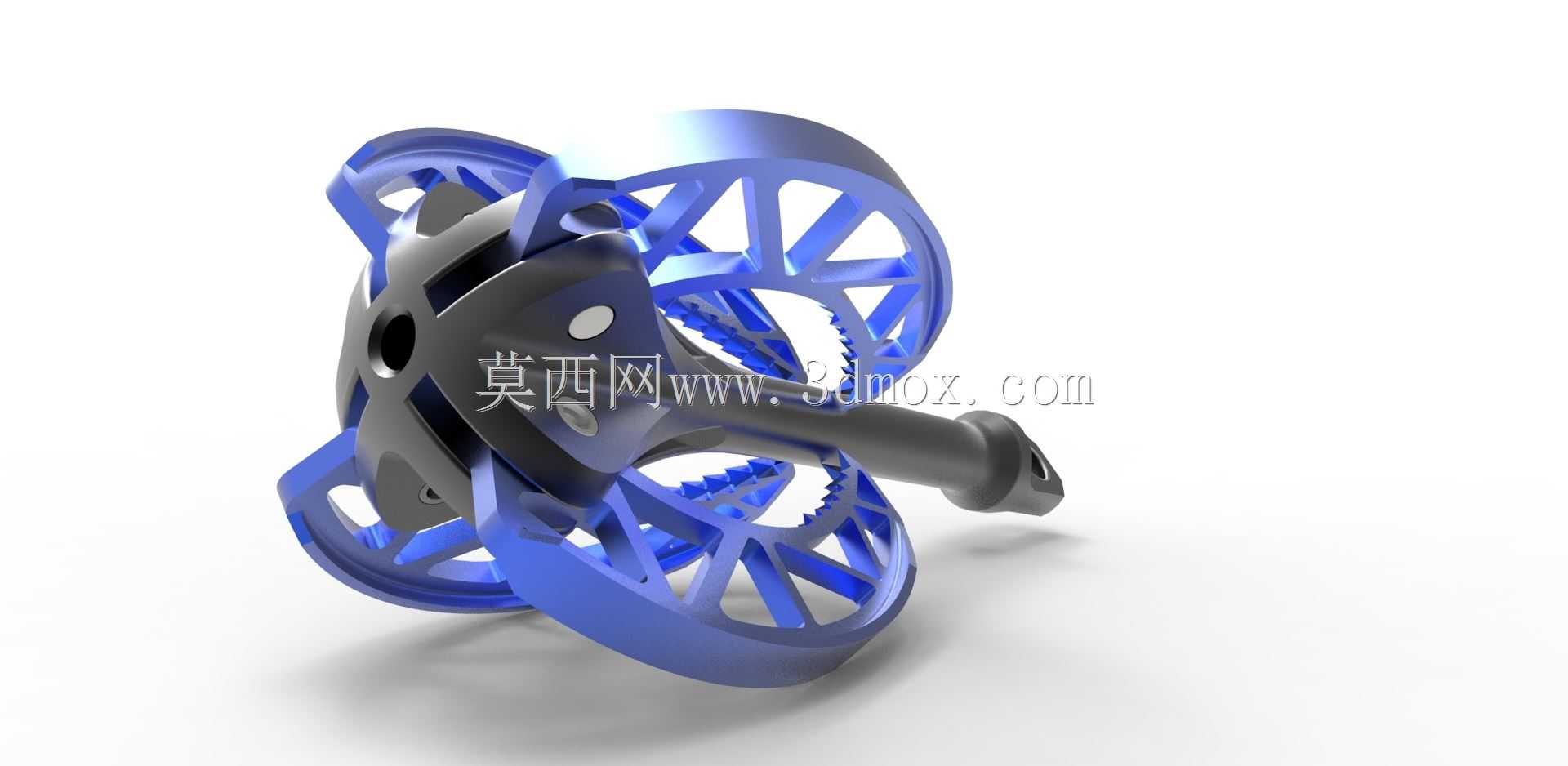

这款三爪锚钩主要面向户外攀岩、山地救援、高空作业等场景的挂接固定需求，也可适配应急逃生、野外绳索搭建等临时锚固作业，核心作用是在硬质岩石、建筑构件、凸起地形处形成可靠的挂接点，为绳索系统提供受力支点。从结构设计来看，整体采用长柄加三活动爪的布局，长柄末端做了穿绳孔设计，可直接连接安全绳、快挂等连接件，无需额外加装转接结构，减少了连接环节的失效风险。三个爪体采用镂空桁架式结构，在保证爪体结构强度的前提下大幅降低了整体自重，避免户外携带时增加过多负重，爪尖内侧加工有锯齿状咬合齿，接触岩石或硬质构件表面时，锯齿可嵌入接触面的微小凹凸处，增大接触摩擦力，防止受拉时出现滑脱。爪体与中心基座采用铰接连接，可根据挂接处的外形轮廓自适应调整张开角度，无论是凸起的岩石棱角、柱状构件还是不规则的地形凸起，三个爪都能形成多点贴合，保证受力均匀分散到每个爪体上，避免单爪受力过载出现变形。中心基座与长柄采用一体化流线型设计，过渡处做了圆弧倒角处理，既减少了应力集中风险，也能避免使用过程中尖锐棱角划伤绳索或作业人员。从安装边界来看，长柄的握持段做了防滑纹理设计，手动操作时可直接握持施力将爪体按压卡在挂接位置，不需要额外辅助工具，爪体张开后的最大外径适配常规户外岩石凸起的尺寸范围，收拢后整体尺寸紧凑，可放入登山包侧袋或工具套中携带。设计过程中重点考虑了受力传递路径，绳索拉力通过长柄传递到中心基座后，会均匀分散到三个铰接的爪体上，每个爪体的受力方向沿爪臂轴向传递，避免爪体承受过大的弯折力矩，镂空的桁架结构经过受力优化，每根筋条的走向都贴合主受力路径，在减重的同时保证了额定载荷下的结构刚性，爪尖的锯齿角度经过反复调整，既保证咬合时的抓附力，也不会因为齿形过尖导致接触应力过大，在较软的岩石表面出现齿尖崩断的情况。铰接处的销轴做了防脱设计，长期反复开合使用也不会出现销轴脱出的问题，整体结构没有易损的小零件，适合户外复杂环境下长期使用，即使沾附泥沙、水渍也不会影响爪体的开合动作，维护清理十分方便。
