三轴仿形复制雕刻加工设备结构设计

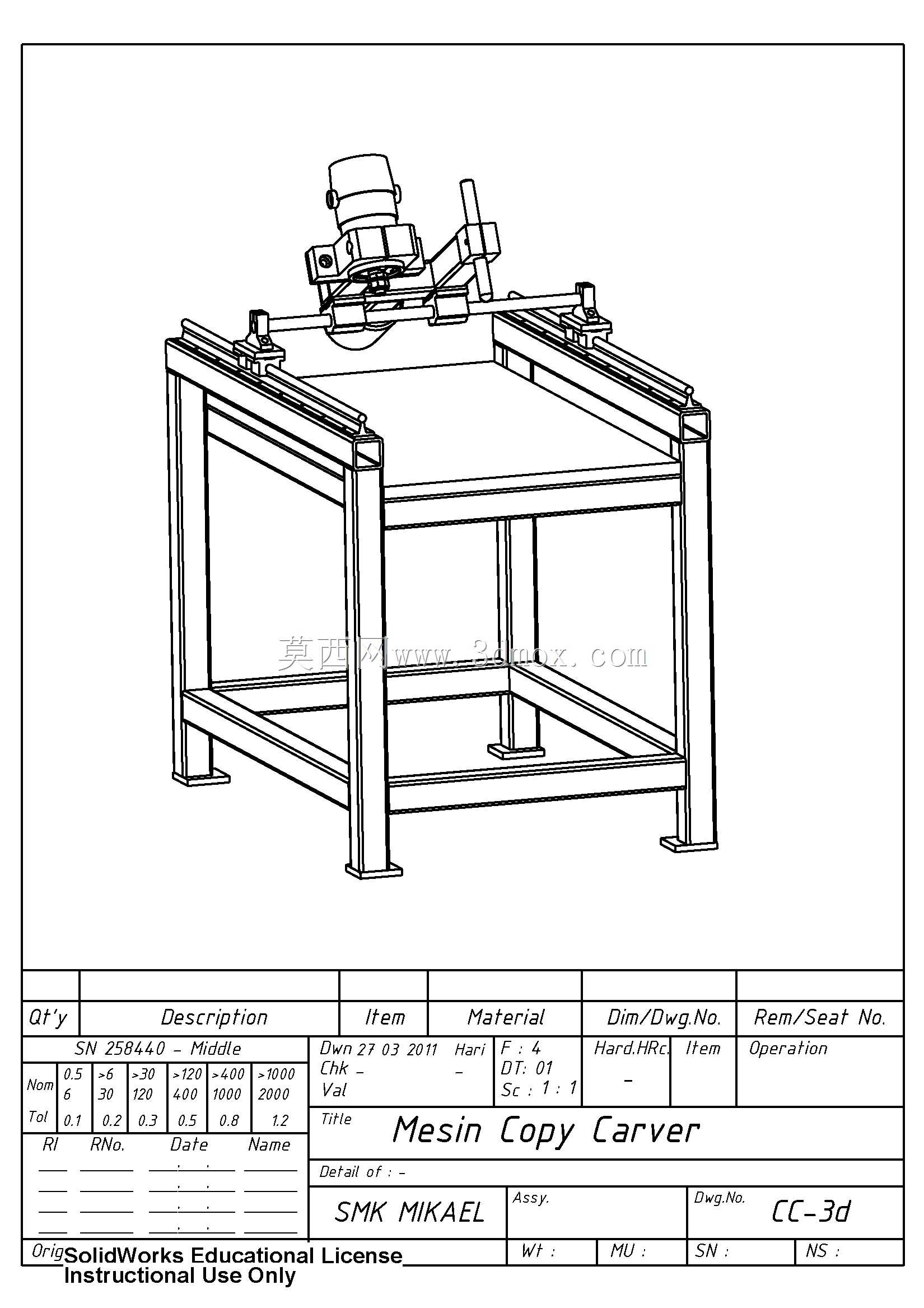

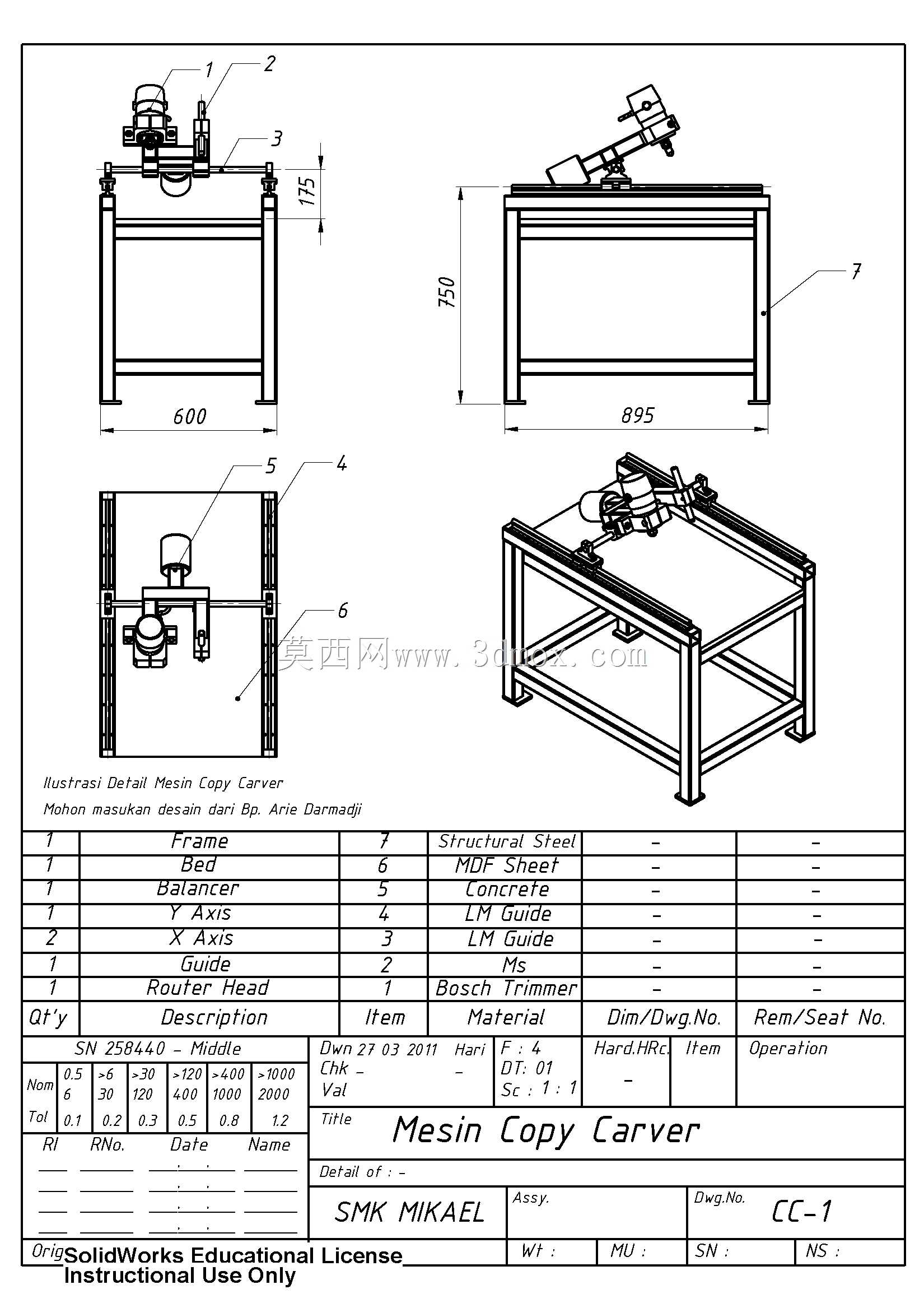

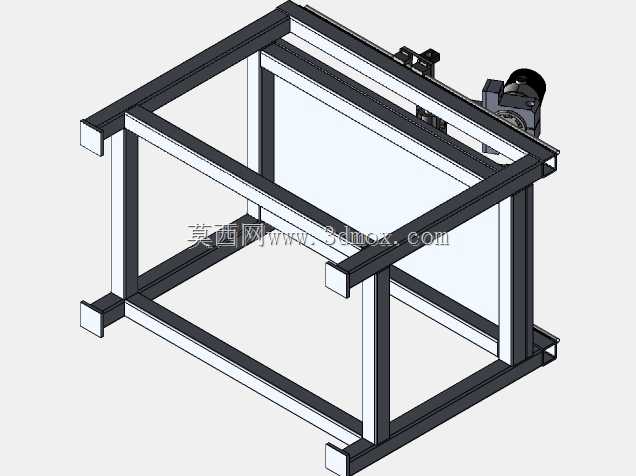

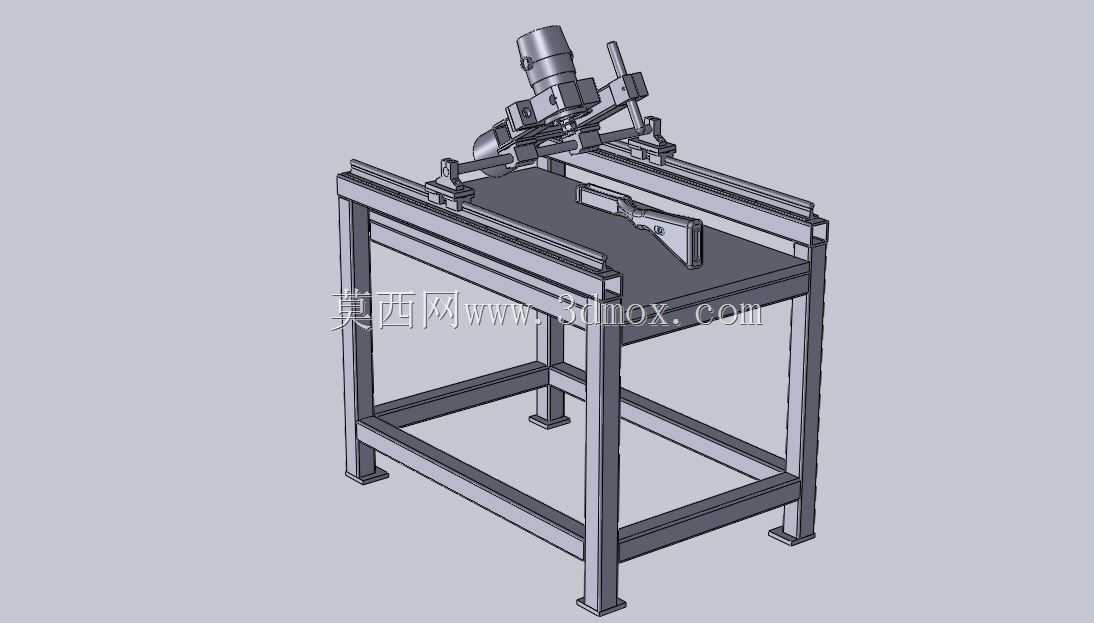

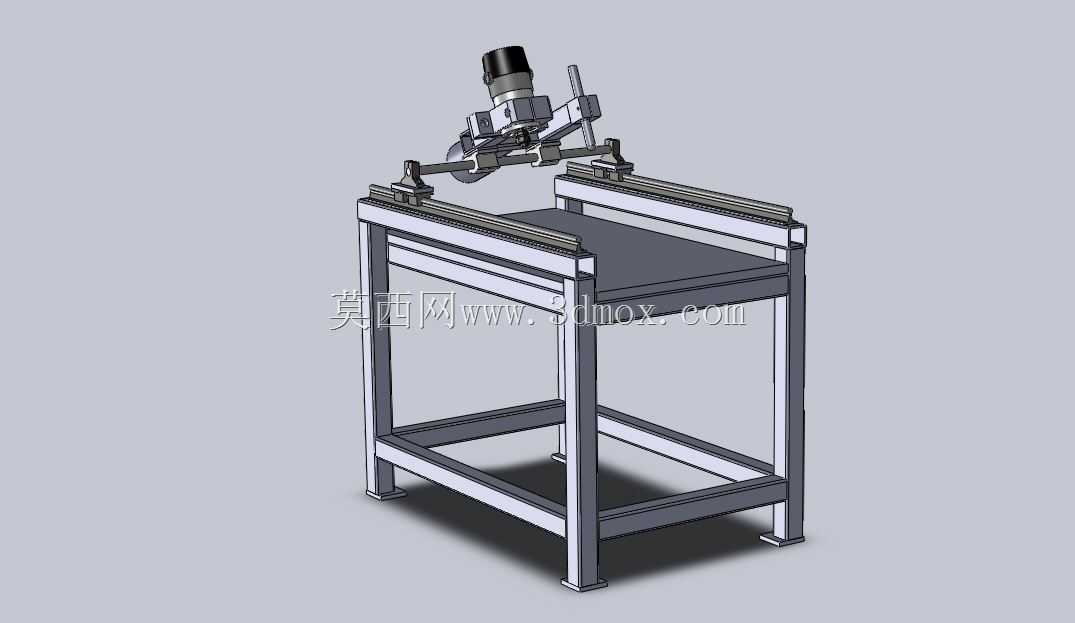

这款三轴复制雕刻设备主要面向木工、软金属、亚克力等材质的仿形加工场景，在工艺品复刻、小型家具构件加工、装饰纹样批量复制、教学实训加工等场景中具备极高的实用价值，能够替代人工完成高精度的等比例仿形雕刻作业，大幅降低异形曲面、复杂纹样加工的操作门槛，无需复杂编程即可完成与靠模一致的工件加工，适配小批量定制加工的生产需求。设备整体采用框架式方管焊接机架结构，底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，避免加工过程中因机架晃动影响加工精度；机架上部预留平整的工作台安装面，工作台面采用硬质耐磨板材制作，可承载最大五十公斤以内的加工工件，台面两侧配套可调节式工件装夹组件，能够根据工件的外形尺寸调整夹持位置，适配不同长宽规格的待加工坯料固定需求。设备的三轴传动结构采用线性导轨作为运动导向部件，横向导轨跨距经过力学优化，可保证加工机头移动过程中的平稳性，避免悬臂结构带来的加工震颤；纵向传动组件搭载在横向导轨滑座上，可带动加工机头完成前后方向的进给运动，垂直方向的滑座搭载高速加工主轴，可根据加工深度需求完成Z轴方向的进给调整，主轴夹持端适配不同规格的雕刻刀具，可根据加工材质更换铣刀、刻刀、打磨头等不同作业端头。设计过程中充分考虑了仿形加工的操作便利性，靠模安装位与加工主轴保持刚性同步连接，可实时跟随靠模触头的轨迹运动，保证加工出的工件轮廓与靠模完全一致，无需提前编写复杂的加工路径程序，操作人员仅需固定好靠模与坯料，即可启动设备完成自动仿形雕刻作业。设备整体安装边界紧凑，占地面积仅为常规小型数控雕刻机的三分之二，可放置在常规小型加工车间、工坊甚至实训教室内使用，机架底部预留电控系统安装空间，走线全部隐藏在方管机架内部，既避免加工碎屑损坏线路，也让设备整体外观更加整洁规整；传动部位全部设置可调节的限位挡块，可根据加工行程范围调整限位位置，避免超程运动带来的设备损坏，加工机头位置设置透明防护挡板，可阻挡加工过程中飞溅的碎屑，保护操作人员的作业安全。
