25毫米孔径菱形带座枕块轴承结构设计

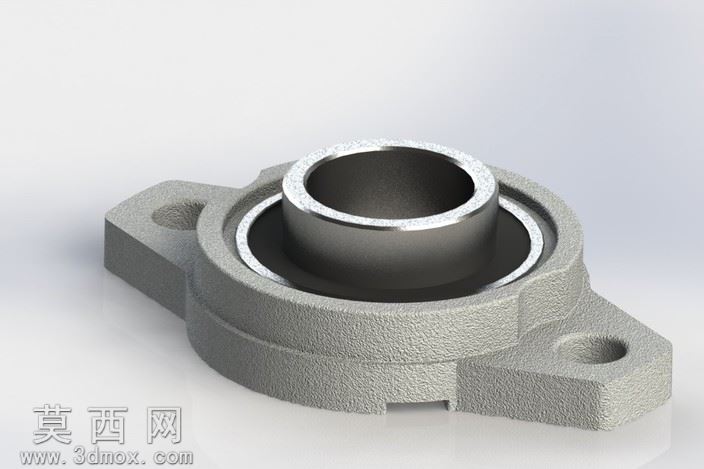

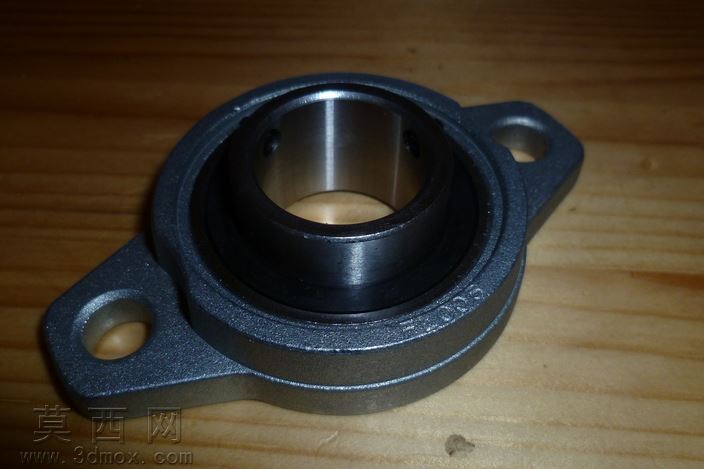

本模型为菱形法兰式枕块轴承，适配25毫米直径传动轴，建模过程以实际工业应用的安装与传动需求为核心逻辑展开。首先进行整体结构拆解，将模型划分为外置菱形轴承座、内置滚动轴承体、内嵌轴套三个核心功能模块，先绘制中心轴孔的基准轴线，以此为定位基准完成两个安装耳的轮廓绘制，安装耳上的沉头螺栓孔严格按照通用安装标准设定孔径与沉台深度，保证安装时螺栓头部可完全沉入座体平面，避免突出部分干涉周边装配结构。轴承座主体的轮廓采用渐变圆弧过渡，在安装耳与中心轴承容纳腔的衔接位置做了加厚处理，通过有限元受力逻辑优化壁厚分布，既保证座体可承受传动轴运行时的径向载荷与小幅轴向窜动冲击力，又避免多余材料堆砌造成的重量冗余。内置轴承体的建模还原了真实轴承的配合关系，轴承外圈与座体容纳腔采用过渡配合的尺寸公差设定，内圈与轴套采用过盈配合逻辑，建模时特意保留了轴承内圈上的顶丝孔结构，还原实际使用中顶丝锁紧传动轴、防止轴与轴承内圈相对打滑的功能细节。材质渲染阶段，轴承座部分采用铸铁喷塑的哑光深灰材质，还原铸造成型后表面喷塑的细微颗粒质感，边缘位置做轻微的磨损做旧效果，模拟工业配件的真实使用质感；内置轴承的金属部分采用高抛光轴承钢材质，调整金属反射参数，还原轴承钢表面高光亮面的金属反光特性，轴套内孔做细微的拉丝纹理处理，还原轴承内圈与轴长期配合摩擦后的表面质感。整体建模严格遵循机械设计的公差配合规范，各部件的装配间隙完全符合实际生产的装配要求，既可以作为机械设计时的标准件调用装配，也可用于传动结构的受力模拟演示，模型结构完整无破面，各特征参数可根据实际使用需求进行编辑调整，适配不同孔径、不同安装尺寸的同类型枕块轴承改型设计。
