车床用半径车削加工工装夹具

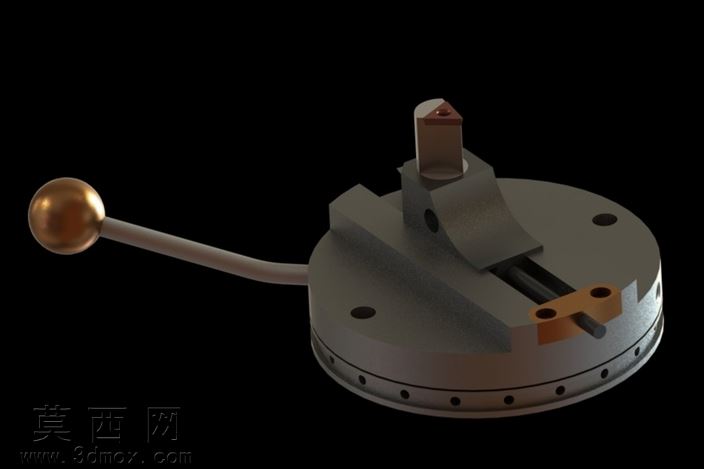

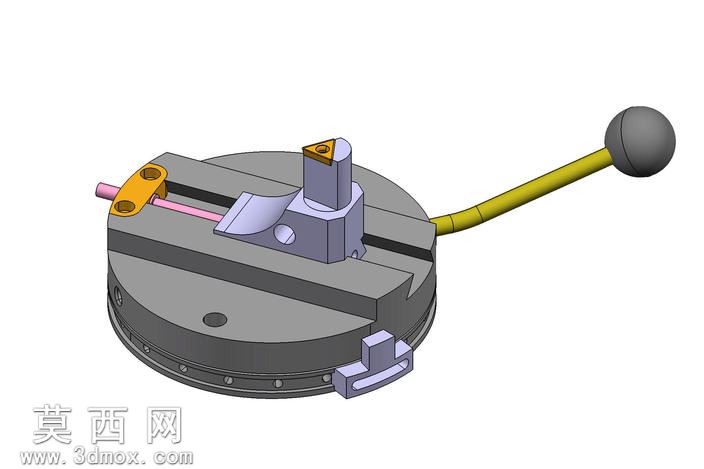

本模型为车床配套使用的半径车削加工工装，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工装的实际装配逻辑，对每一处配合结构都做了公差适配的细节处理，保证模型结构与实物工装的装配关系完全一致。模型主体底座采用圆形铸铁材质的外观渲染效果，表面做了磨砂氧化的质感处理，还原铸铁工装哑光、略带粗糙的金属表面特征，底座边缘均匀分布的紧固螺栓孔、定位销孔都按照实际加工标准做了沉孔、倒角的细节建模，还原真实工装的加工工艺特征。中部的滑动导轨结构采用调质钢材质渲染，滑动面做了精磨后的亮面金属质感，与底座的T型槽配合结构做了精准的间隙适配，保证滑动行程的顺畅性，导轨上安装的刀座组件分别做了不同的材质区分：装夹菱形车刀的刀座采用45号钢调质质感，刀头的硬质合金刀片做了钨钢特有的金属光泽渲染，刀片的定位槽、压紧螺钉都做了1:1的细节还原；带操作手柄的锁紧组件中，手柄杆做了喷塑黄色的表面处理，端部的操作球做了黑色胶木的哑光质感，手柄与锁紧机构的连接转轴做了转动配合的结构设计，还原实际操作时扳动手柄即可锁紧滑动导轨位置的功能逻辑。左侧的定位顶杆组件做了铜套与钢质顶杆的材质区分，顶杆端部的粉色防护套做了橡胶材质的半哑光质感，还原工装定位时的防护细节。整个建模过程从工装的实际使用功能出发，先确定底座的安装定位尺寸，再依次搭建滑动进给机构、刀具装夹机构、操作锁紧机构、工件定位机构，每一个零件的尺寸都参考普通卧式车床的刀架安装标准设计，保证工装可以直接适配常规车床的安装位置，渲染阶段通过不同材质的粗糙度、金属度参数调整，区分不同零件的加工工艺与材质属性，让整体模型的视觉效果贴近真实工业工装的实物状态，完整还原了该车削半径工装的结构组成、装配关系与操作逻辑，可作为车床工装设计的参考模型使用。
