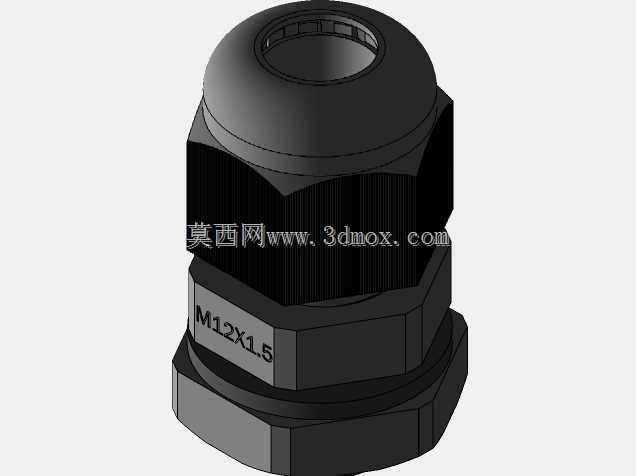

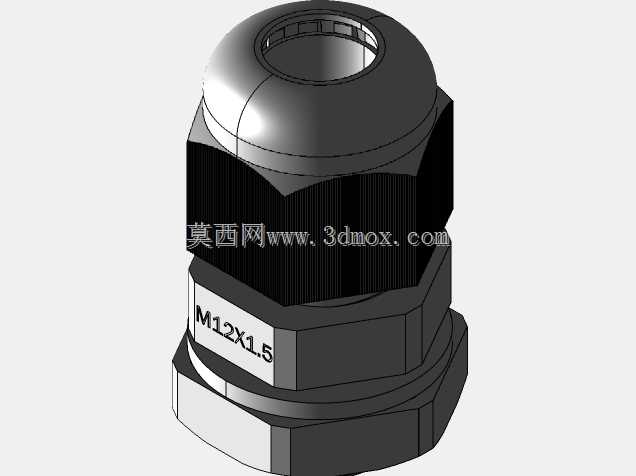

M12x1.5规格黑色塑料电缆密封套结构

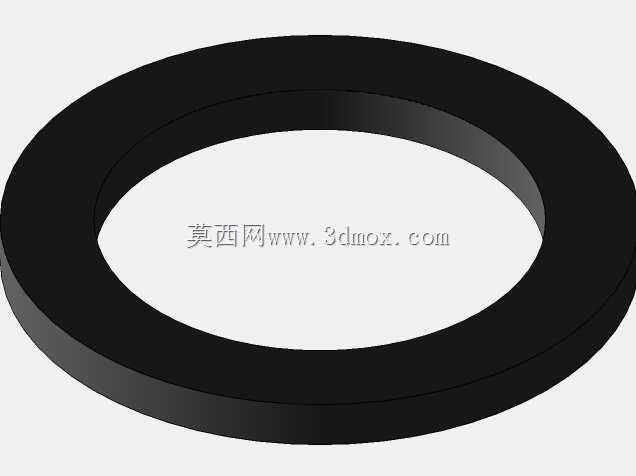

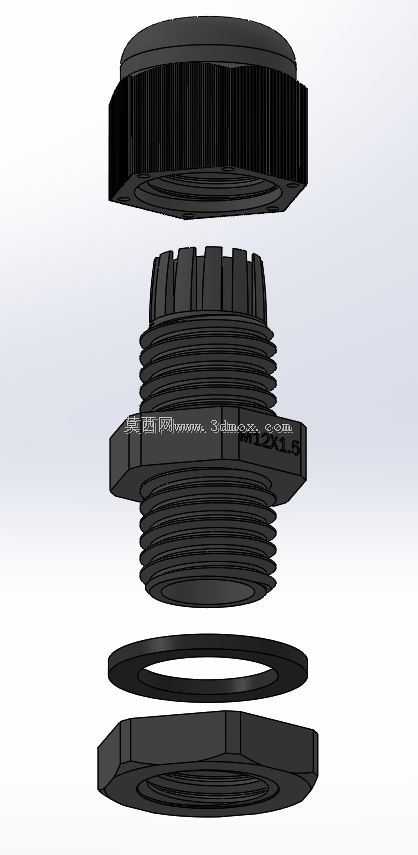

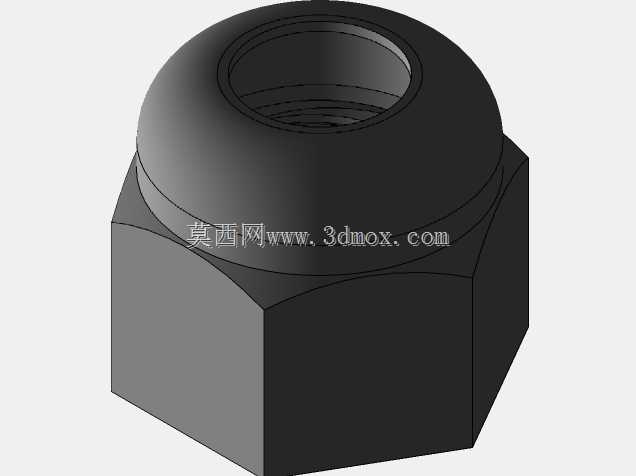

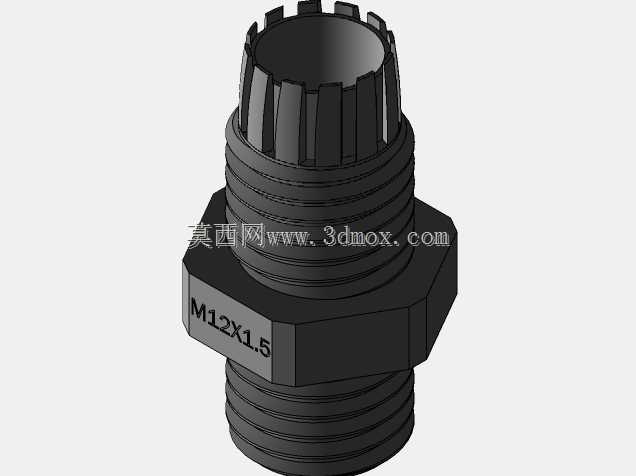

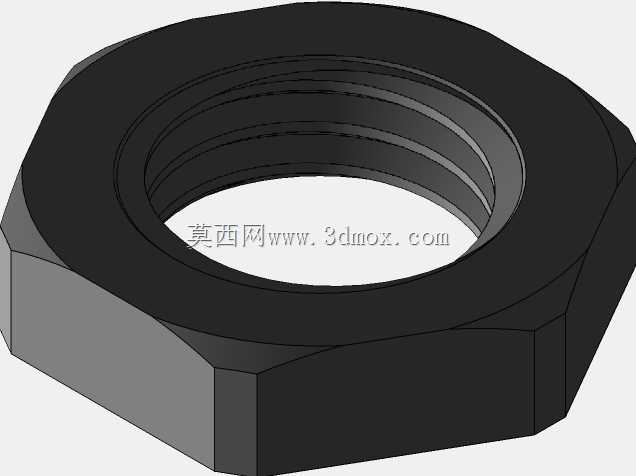

这款电缆密封套是电气布线场景中常用的线缆穿装防护部件，广泛应用在户外电控柜、工业设备接线腔、户外照明灯具、传感器安装点位等需要线缆穿板固定的场景中，核心作用是在完成线缆穿引后，封堵柜体或设备壳体的穿线孔隙，同时锁紧固定线缆，避免线缆受外力拉扯出现接线端子松脱、线芯扯断的问题，还能阻挡外界的灰尘、水汽、飞溅液体从穿线缝隙进入设备内部，为设备内部的电气元件提供可靠的防护屏障。该款密封套适配公称直径12mm、螺距1.5mm的标准安装螺纹，整体采用黑色硬质工程塑料制作，相比金属材质的同类部件具备更优异的绝缘性能，不会在穿线位置形成导电通路，同时自重更轻、耐化学腐蚀能力更强，适配普通工业环境、潮湿户外环境、轻度腐蚀工况的使用需求。从结构设计来看，整套密封套采用分体式组合结构，从上到下依次为带防滑滚花的锁紧螺母、带弹性夹紧爪的密封主体、平垫密封垫圈、背部锁紧固定螺母。其中主体部分的外螺纹匹配标准M12x1.5安装孔，安装时先将背部螺母从螺纹端旋下，把主体从柜体外侧穿入预先开好的对应尺寸安装孔，在柜体内侧套入密封平垫后旋紧背部螺母，即可将密封套整体牢牢固定在设备壳体上；之后将需要穿装的线缆从密封套中心通孔穿过，调整好线缆的预留长度后，旋紧顶部的锁紧螺母，螺母下压过程中会挤压主体端部的多瓣弹性夹紧爪，让夹紧爪沿径向均匀收缩，紧紧包裹住线缆的外护套，同时配合内置的密封胶圈填满线缆与通孔之间的所有缝隙，实现固定与密封的双重效果。顶部锁紧螺母的外圈设计了竖直方向的防滑滚花纹理，即使在手上沾有少量油污、佩戴薄劳保手套的情况下，也能徒手顺利旋紧，不需要额外借助扳手就能达到足够的锁紧力，大幅提升现场接线的作业效率。在安装边界上，该密封套适配的穿线孔为标准M12x1.5螺纹孔，安装时需要在设备壳体上预留对应规格的开孔，背部螺母的对边尺寸符合标准紧固件尺寸要求，安装时预留的操作空间仅需满足普通扳手的最小回转空间即可，不需要额外扩大开孔周边的避让区域；适配的线缆外经范围覆盖常规小规格控制电缆、传感器信号线缆，能够满足大部分低压电气布线场景的穿线防护需求，密封后的结构可以达到常规工业防护等级要求，有效避免日常使用中灰尘侵入、泼水喷淋对内部接线造成的不良影响，同时弹性夹紧结构不会过度挤压损伤线缆外护套，长期使用下也能保持稳定的锁紧力，不会因为设备运行的轻微震动出现螺母松脱、密封失效的问题。
