三款M10规格不锈钢螺母组合结构设计

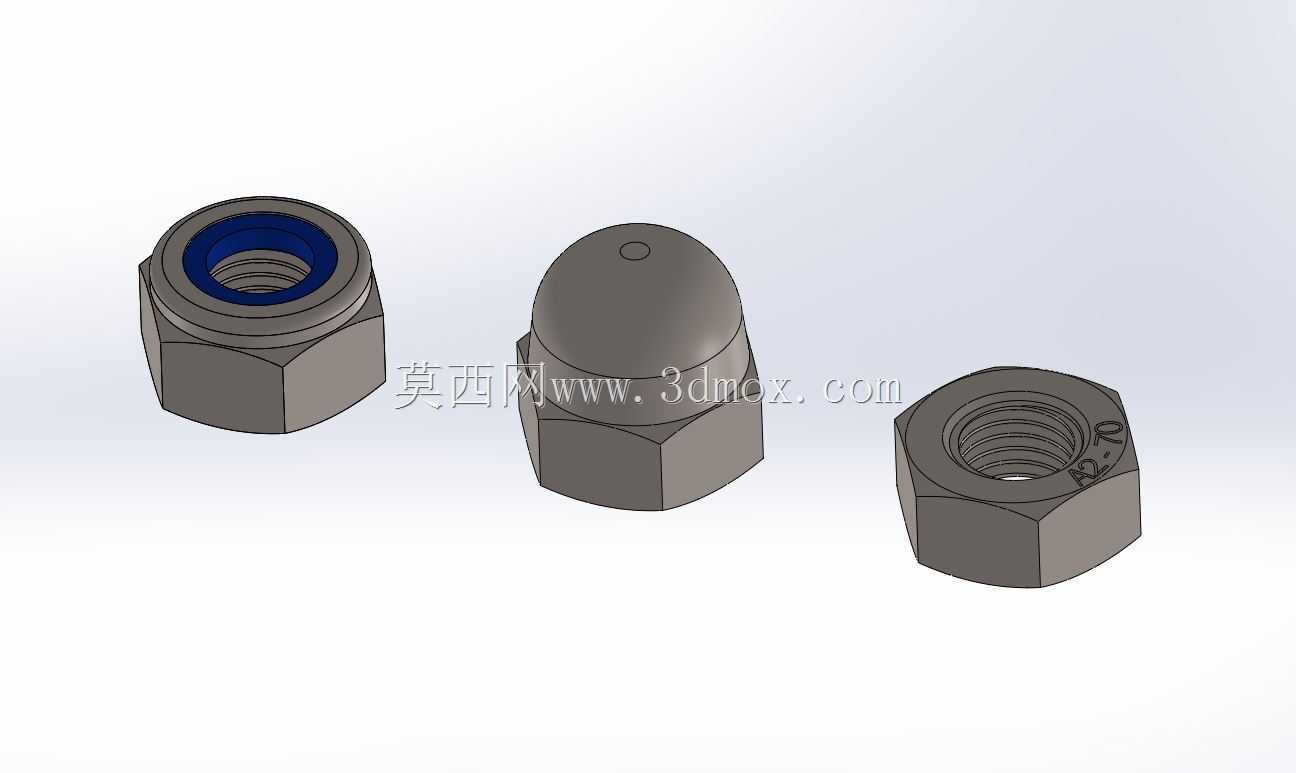

　　在各类机械结构连接场景中，M10规格螺纹连接是应用覆盖度极高的紧固形式，从通讯设备机架装配、户外机柜安装，到小型自动化设备机架拼接、民用五金结构固定，都能见到M10螺纹副的身影。本次呈现的三款M10螺母，分别针对不同的连接工况做了差异化结构设计，能够覆盖绝大多数常规M10螺纹紧固的使用需求。

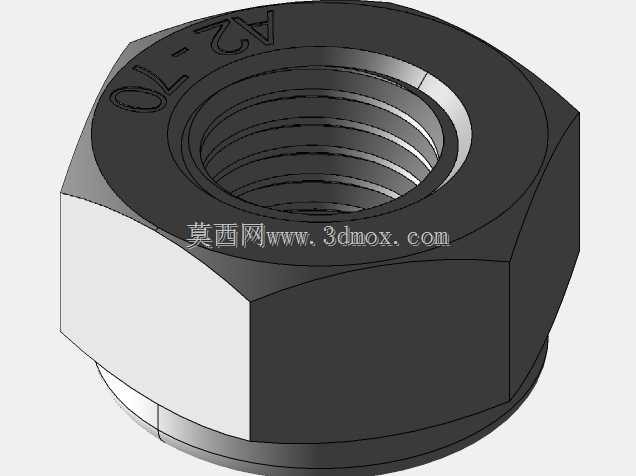

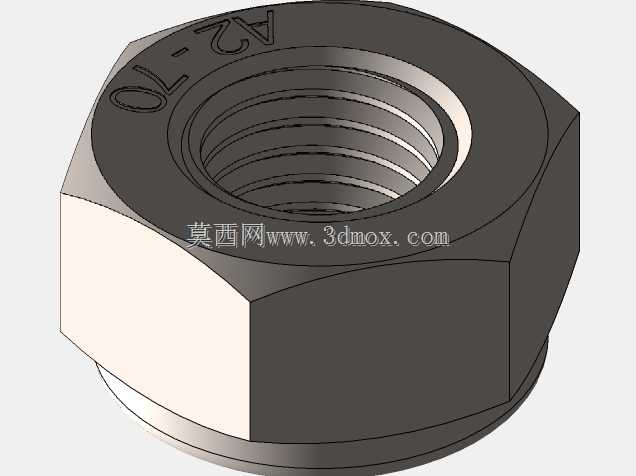

　　三款螺母均采用304不锈钢作为基础材质，适配户外、潮湿、轻度腐蚀环境下的使用要求，避免常规碳钢螺母易锈蚀、锈死后无法拆卸的问题。第一款为非金属嵌件锁紧螺母，在螺母上端嵌入了蓝色尼龙锁紧圈，这类结构的核心作用是在螺纹旋合后，尼龙圈会抱紧外螺纹的牙型，填充螺纹副之间的配合间隙，在设备存在持续振动、冲击载荷的工况下，能够有效防止螺母因振动产生回旋松动，不需要额外加装弹簧垫圈、止动垫片，就能达到可靠的防松效果，适合通讯基站设备、户外机柜、振动输送设备这类存在持续微动的连接部位。设计这类螺母时，需要严格控制尼龙嵌件的内径尺寸，过大会失去锁紧抱紧力，过小则会导致旋合阻力过大，甚至刮伤外螺纹表面的镀层，六角对边尺寸严格遵循通用紧固件标准，能够适配常规M10规格的扳手、套筒工具，不需要使用特殊工装完成装配。

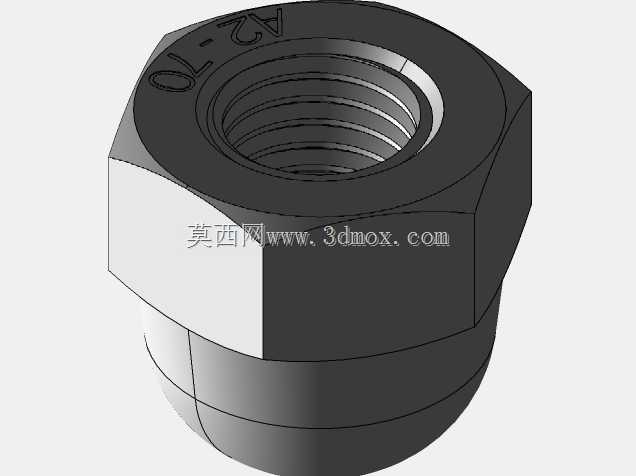

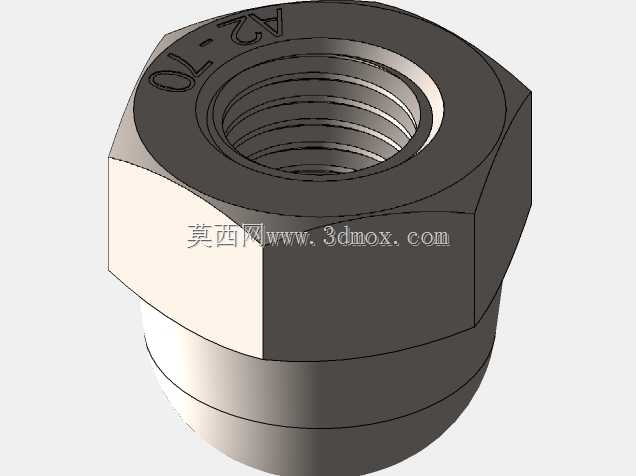

　　第二款为盖形螺母，整体上端为封闭的圆顶结构，这类螺母的核心作用有两点，一是在螺纹连接完成后，将外露的螺栓端部完全封闭在螺母内部，避免螺栓端部的外露螺纹划伤操作人员，也能防止外部的水汽、灰尘进入螺纹配合缝隙，减缓螺纹锈蚀的速度；二是圆顶的外形能够提升连接部位的外观整洁度，在对外观有一定要求的设备外装部位、民用五金结构上应用较多。设计盖形螺母时，需要保证内部螺纹的有效旋合长度满足M10螺纹的紧固受力要求，圆顶部分的壁厚需要均匀，既不能过薄导致装配受力时顶部开裂，也不能过厚造成不必要的材料浪费，六角部分的尺寸与普通六角螺母保持一致，通用装配工具即可完成锁紧操作，顶部的小圆点为工艺定位标记，是冷镦成型过程中留下的工艺基准，不影响实际使用性能。

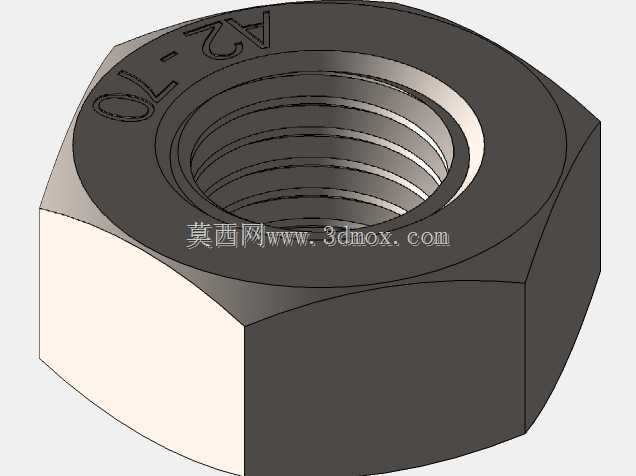

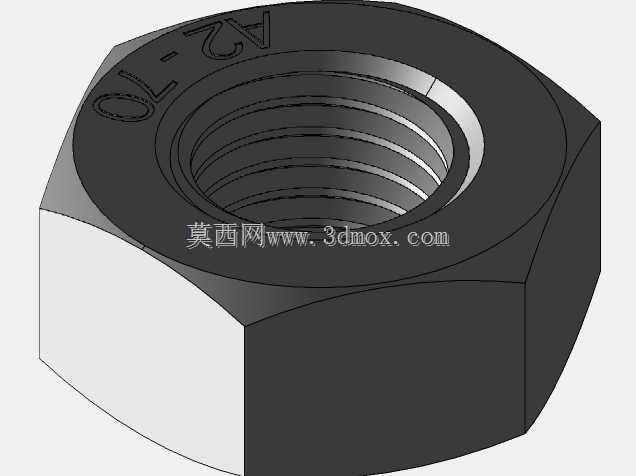

　　第三款为标准六角厚螺母，是最通用的紧固结构，螺纹有效旋合长度更长，能够承受更大的拉伸载荷，适合需要较大预紧力的连接部位，比如设备机架的承重连接、支架的固定点位。这类螺母的设计完全遵循通用紧固件的尺寸规范，六角对边、对角尺寸、螺纹公差都符合通用标准，和市面上所有M10规格的外螺纹件都能实现互换配合，不需要做单独的适配调整。

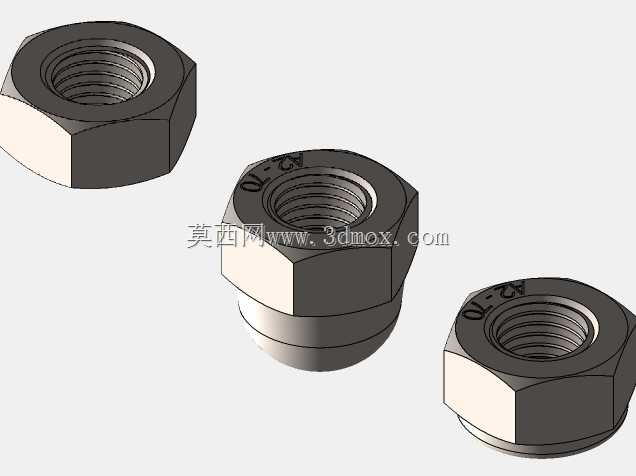

　　从安装边界来看，三款螺母的六角外接圆尺寸一致，装配时需要预留的扳手操作空间相同，在做结构设计时，只要预留出不小于18mm的操作半径，就能满足三款螺母的装配需求。不同结构的螺母可以根据实际工况灵活替换，比如在设备内部无外观要求、无持续振动的固定点位，可以使用标准六角螺母控制成本；在振动工况的点位替换为锁紧螺母提升防松性能；在设备外表面、人员易触碰的点位使用盖形螺母，兼顾防护与外观需求。三款螺母的螺纹规格统一，在做整机BOM配置时，可以根据不同点位的工况需求灵活选型，不需要调整对应的螺栓规格、安装孔尺寸，能够大幅降低结构设计的复杂度，减少装配过程中的零件种类，提升现场装配的效率。在三维建模过程中，三款螺母的螺纹部分都做了符合工程实际的牙型还原，六角部分的倒角、端面的加工特征都按照实际加工工艺做了还原，能够直接用于装配干涉检查、装配工艺模拟，也可以导出工程图直接用于生产加工参考。
