圆形插针式350mA恒流LED驱动电源结构

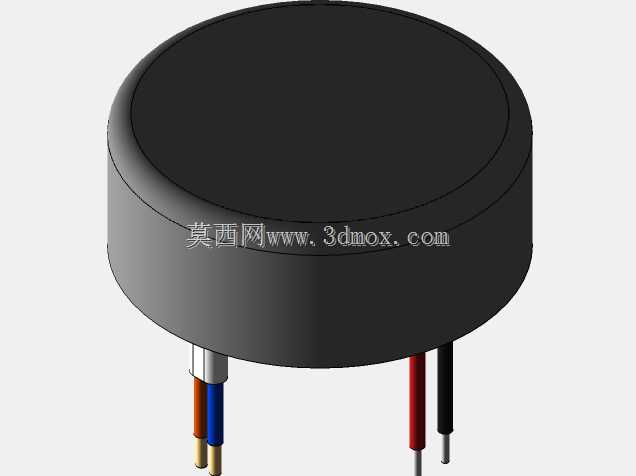

　　这款圆形插针结构的恒流驱动单元，核心输出规格为350mA，主要适配中小功率LED照明场景的供电需求，在嵌入式筒灯、超薄吸顶灯、小型设备状态指示灯组、工业控制柜信号照明模块等安装空间受限的场景中应用广泛。不同于常规方形塑壳驱动的安装逻辑，这款产品采用矮圆柱的外形设计，整体轴向高度控制在较低水平，径向轮廓规整无突出卡扣或走线槽，能够直接嵌入圆形灯体的预留空腔内，不需要额外设计异形避让结构，对于需要做整灯密封处理的户外小型照明灯具来说，圆柱外形的密封配合面加工难度更低，胶圈密封的可靠性也优于多棱角的方形壳体。

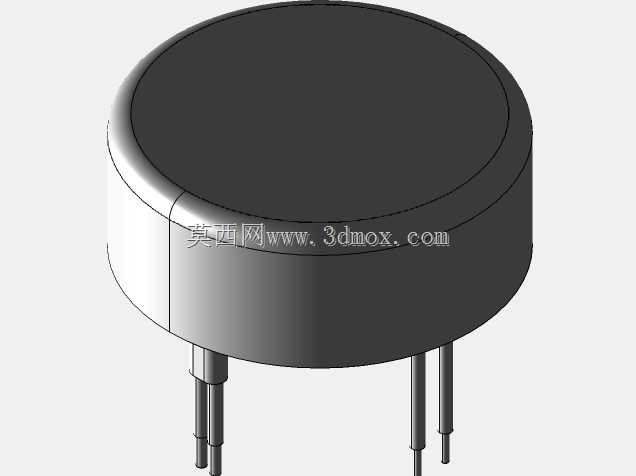

　　从功能实现层面看，该驱动单元采用恒流输出架构，能够在输入电压出现一定范围波动时，稳定输出350mA的额定电流，避免LED灯珠因电流波动出现光衰加剧、亮度频闪甚至直接烧毁的问题，输出端的四根插针做了明确的极性与功能区分，其中两根为直流输出端，分别对应正负极连接LED灯珠串，另外两根为交流输入端，可直接对接市电交流供电回路，插针采用镀锡铜基材，焊接时的上锡性能优异，插针的伸出长度经过精准核算，既能够满足波峰焊的吃锡深度要求，又不会因为插针过长导致安装后与灯体金属外壳发生短接风险。壳体表面印刷的标识区域，清晰标注了输入电压范围、输出参数、极性方向、安全认证标识等关键信息，在整灯组装过程中，作业人员不需要额外查阅规格书就能快速完成接线对位，能够有效降低生产线上的接反故障率。

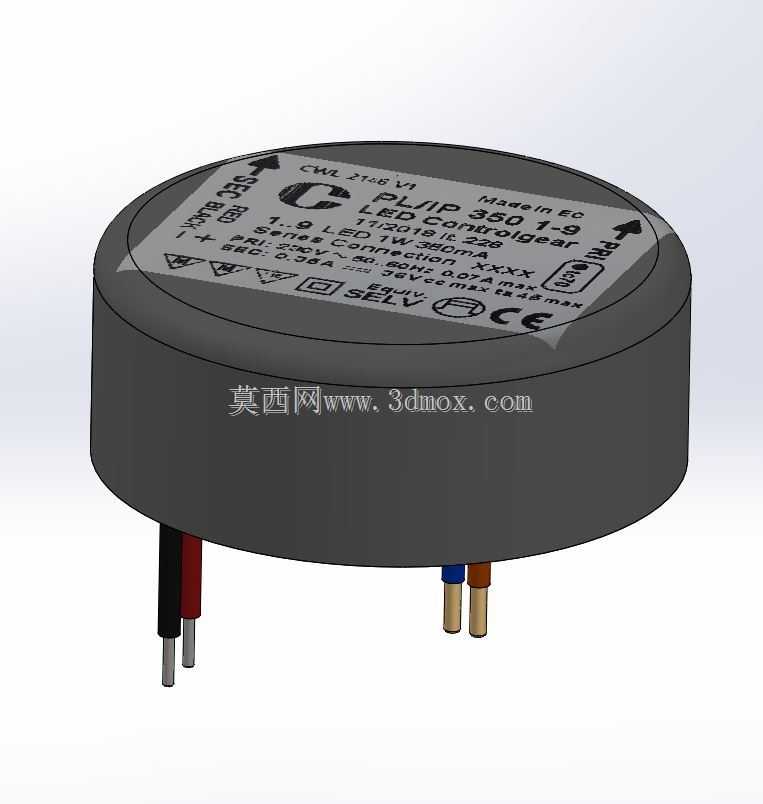

　　在结构设计思路上，这款驱动的壳体采用阻燃工程塑料注塑成型，外壳壁厚均匀，既能够为内部的PCB板、功率元器件、灌封胶体提供足够的机械防护，又不会因为壁厚差异导致注塑过程中出现缩痕、变形等问题，内部元器件采用高低错落的布局方式，将发热量大的功率元器件贴近壳体底部布置，工作时产生的热量能够通过壳体快速传导到外部安装面，提升整体散热效率，延长驱动的使用寿命。顶部的标签区域采用凹陷式设计，标签粘贴后不会突出壳体表面，在将驱动推入灯体安装腔的过程中，不会因为标签边缘剐蹭腔体壁导致标签起翘、脱落。

　　安装边界方面，这款驱动的径向最大直径适配常规小功率LED灯的内腔尺寸，安装时不需要额外设置固定螺丝，依靠腔体与驱动壳体之间的过盈配合或者少量导热硅胶粘接即可完成固定，插针的中心距与常规LED灯板的接线焊盘孔位完全匹配，组装时直接将插针穿入灯板对应的焊盘孔完成焊接即可，不需要额外飞线连接，能够大幅缩减整灯的组装工序。对于结构设计从业者来说，在做配套照明模块的结构设计时，只需要预留对应直径与深度的圆柱形安装腔，在灯板对应位置预留匹配孔径与中心距的焊盘孔，即可完成该驱动的适配，不需要额外设计复杂的固定结构、走线槽位，能够有效缩短产品的开发周期。同时该驱动的圆柱外形也适配旋转式安装的灯具结构，在需要调整照射角度的小型射灯类产品中，不会因为壳体棱角干涉旋转动作，转动过程中供电连接稳定，不会出现导线拉扯松脱的问题。
