可调式外螺纹黄铜喷嘴结构设计

　　这款可调黄铜喷嘴主要面向流体管路的终端喷射场景设计，在民用供水、小型设备冷却、园艺喷淋、低压气动吹扫等工况中都有广泛适配性，区别于固定式喷嘴的定流量定喷射范围特性，该结构通过中部的六角调节螺帽与下部外螺纹段的配合，可实现喷射通径的微调，进而改变喷射流量与雾化覆盖范围，适配不同工况下的流体输出需求。

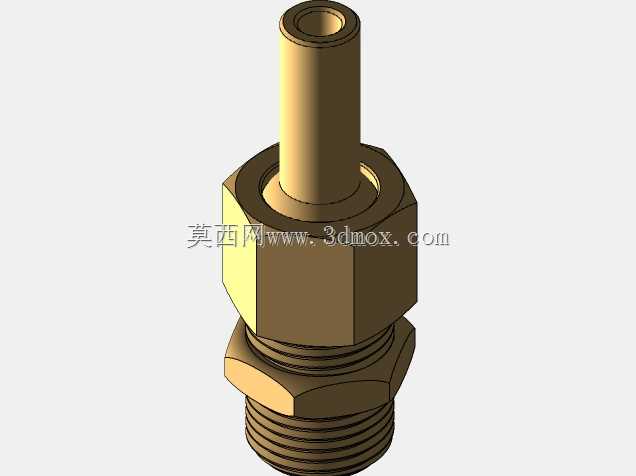

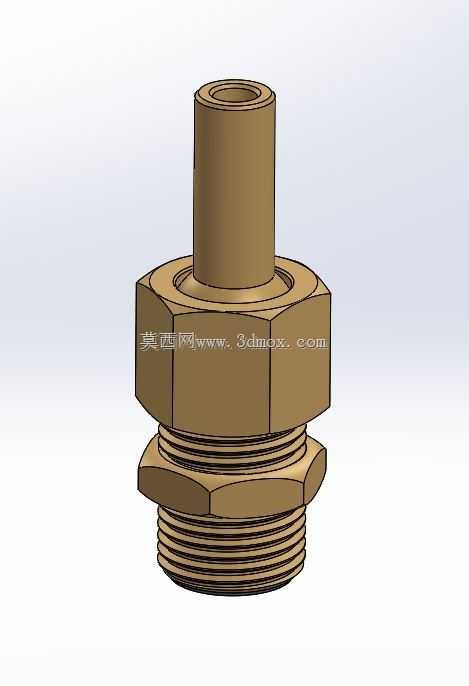

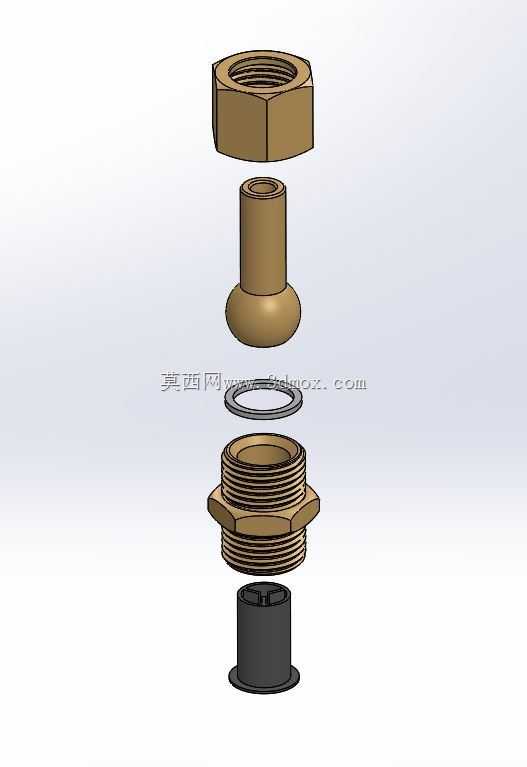

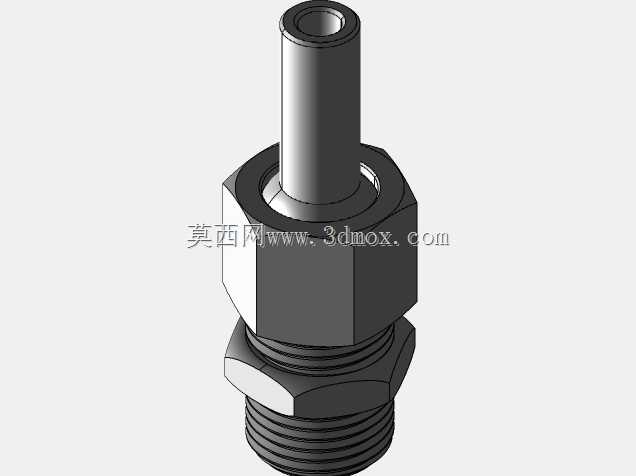

　　从结构设计逻辑来看，整体采用三段式同轴布局，下部为标准外螺纹连接段，加工有连续等距的三角螺纹，可直接拧入对应规格的内螺纹管路接头，无需额外转接件即可完成安装，螺纹段上方设置有一体式六角锁紧结构，安装时可使用标准开口扳手直接卡持施力，避免拧紧过程中喷嘴主体受力变形，同时该六角结构也可作为调节行程的限位基准，防止调节过度导致内部密封面脱离配合出现泄漏。中部的调节螺帽同样采用六角外形，表面做了钝化处理，既可以通过扳手拧动实现精准调节，也可在低压工况下徒手操作调整，调节螺帽与主体之间采用锥面密封配合，无需额外加装密封垫片即可实现低压下的流体密封，减少了装配环节的零件数量，也降低了后期维护时密封件老化更换的成本。上部为圆柱形喷射出口段，内孔做了渐缩式流道设计，流体从下部大腔进入后，经过调节位置的环形通隙，再通过上部渐缩流道加速喷出，可在低供水压力下获得相对集中的喷射束，当调节螺帽向上旋动时，环形通隙增大，流量提升，喷射束扩散角度也随之增大，可满足大覆盖范围的喷淋需求；当调节螺帽向下旋紧时，环形通隙收窄，流量降低，喷射束更为集中，可实现定点冲洗或定向冷却的功能。

　　在安装边界方面，下部外螺纹采用通用管路标准螺距，适配常见的供水、供气管路内螺纹接口，安装时需注意螺纹旋合长度不小于螺纹直径的1.2倍，保证连接强度与密封性能，喷嘴整体的最大外径为中部六角结构的对边尺寸，安装时需预留足够的扳手操作空间，周边至少留出大于六角对边尺寸5mm的操作间隙，避免安装或后期调节时扳手与周边管路、结构件发生干涉。上部喷射段为光滑圆柱外形，无突出结构，可适配常见的喷嘴保护套、导流罩等外接配件，也可直接裸露使用，黄铜材质本身具备较好的耐腐蚀性与切削加工性能，在常规水、低压空气等非强腐蚀流体工况下，长期使用不会出现锈死、螺纹粘连的问题，调节部位的配合面做了精车加工，表面粗糙度控制在Ra1.6以下，既保证了调节时的顺滑手感，也避免了配合间隙过大导致的流体侧漏。

　　从实际选型适配角度来说，该喷嘴的整体轴向尺寸紧凑，不会在管路终端占用过多安装空间，相比塑料材质的同规格喷嘴，黄铜材质的抗冲击性能更好，在日常磕碰、轻微外力碰撞下不会出现开裂、断裂的问题，适合在户外设备、工业小型冷却管路等环境相对复杂的场景使用。设计过程中特意将调节部位的螺纹螺距设置为细牙规格，每旋转一圈的通隙变化量较小，可实现流量的精细化调节，避免粗牙螺纹调节时流量变化幅度过大，难以匹配最佳喷射效果的问题，同时调节行程的上下两端都设置有限位结构，旋动到极限位置时会自动锁止，不会出现调节螺帽完全旋出脱落的情况，降低了使用过程中零件丢失的风险。流道内部所有转角处都做了小圆角过渡处理，没有直角突变结构，流体通过时的压力损失更小，也不容易在流道内部残留杂质造成堵塞，即使长期使用后出现轻微结垢，也可将调节螺帽完全旋下（需先退出限位卡簧），直接清理内部流道与密封锥面，维护操作十分简便，无需专用工具即可完成拆解与清洁。
