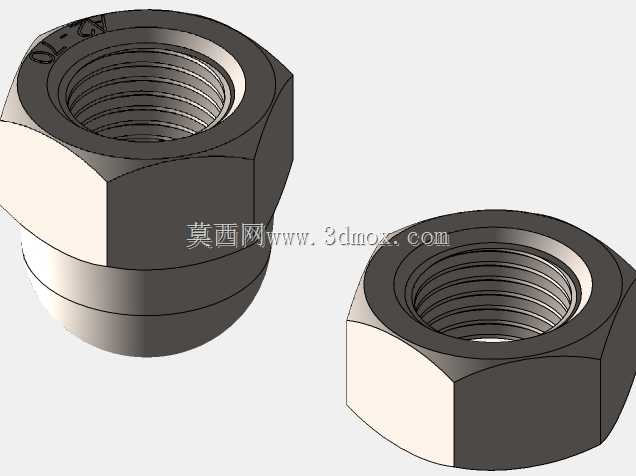

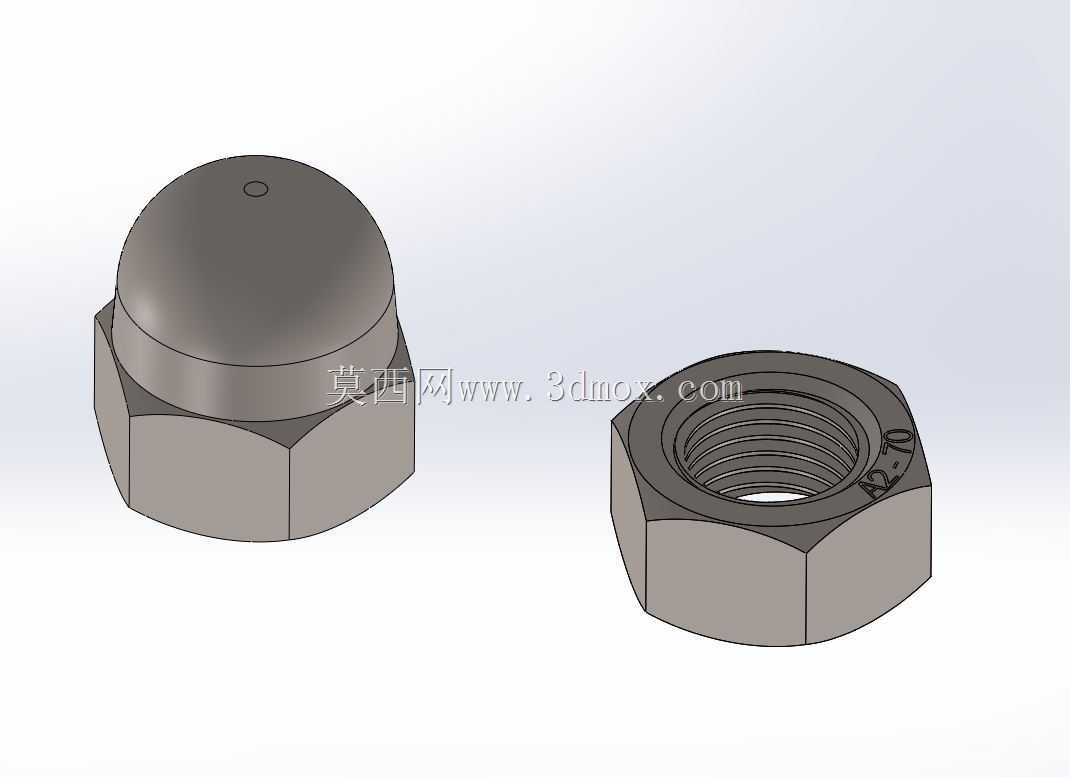

两款M20规格六角盖型与标准螺母结构

　　在户外电力柜体装配、户外通讯基站设备安装、食品加工输送线机架搭建这类对紧固件外露端有防护要求的场景中，盖型六角螺母的应用占比并不低，它的球面端盖可以完全覆盖螺栓外露螺纹段，既避免螺纹磕碰积尘、残留清洁死角，也能防止安装调试、后期运维过程中施工人员被外露螺纹划伤，在沿海高盐雾区域的户外设备上，搭配304不锈钢材质的该类螺母，还能减少螺纹端的腐蚀介质积存，降低螺栓螺纹锈蚀咬死的概率。而配套的标准六角M20螺母，则更多用在设备内部机架拼接、重载支撑脚固定、传动部件基座锁紧这类不需要端面防护的位置，两类螺母同规格适配，能在同一台设备的不同安装位置统一螺纹副规格，减少现场安装的紧固件种类备货压力。

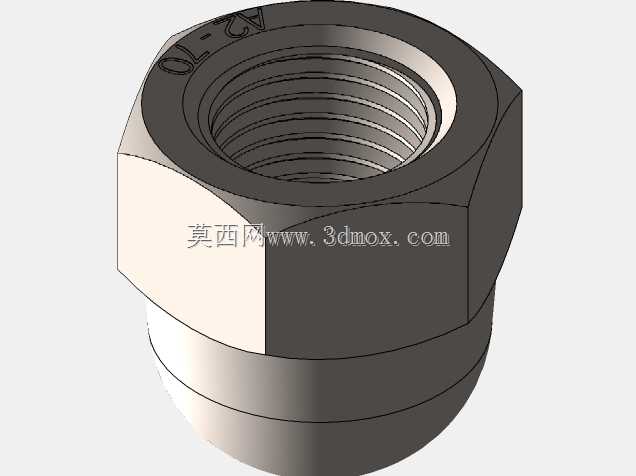

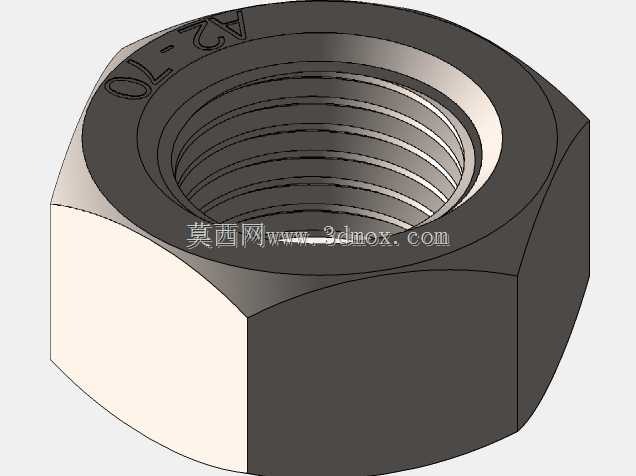

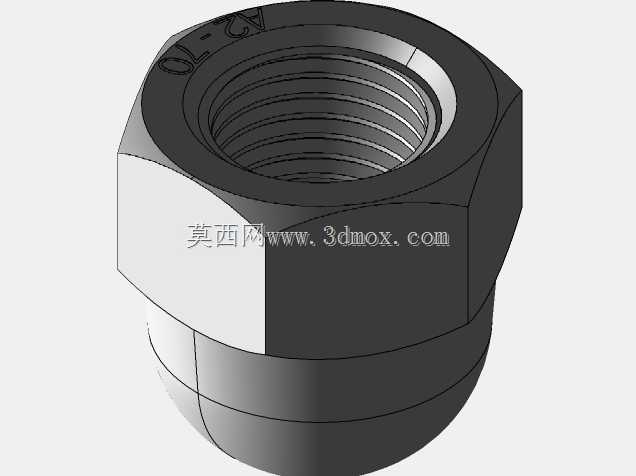

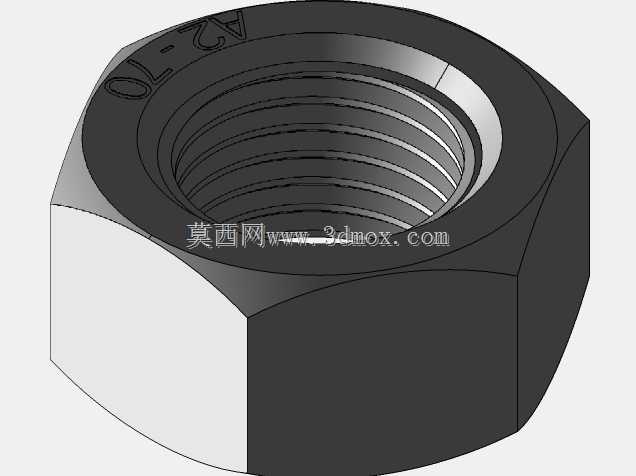

　　从结构设计逻辑来看，盖型螺母的六角本体与标准M20六角螺母的对边尺寸、对角尺寸完全保持一致，现场安装时不需要额外更换套筒规格，普通的M20六角套筒就能完成两类螺母的锁紧作业，盖体部分与六角本体采用一体成型结构，不存在拼接缝隙，避免了缝隙位置积存水汽、杂质引发的腐蚀问题，盖体内腔预留的螺纹收尾空间刚好能容纳M20螺栓拧入后超出螺母端面的螺纹尾部，不会出现螺栓顶到盖体内壁导致锁紧不到位的情况。标准六角螺母的端面做了微小的倒角处理，既可以在拧入时引导螺纹对位，也能去除六角端面的冲压锐边，避免安装时刮伤工件表面的防腐涂层。

　　两类螺母的内螺纹均采用标准M20粗牙螺纹设计，牙型角60度，螺距2.5mm，适配市面上所有同规格的公制粗牙螺栓、螺柱，螺纹公差带选用6H级，既能保证与外螺纹配合的互换性，也能在锁紧后提供足够的螺纹啮合摩擦力，避免设备运行过程中受振动影响出现松脱。安装边界方面，两类螺母的六角对边尺寸为30mm，设计安装避让空间时，套筒周边预留不小于2mm的操作间隙即可完成锁紧作业，盖型螺母的总高度比标准六角螺母高出12mm左右，在布局安装空间时需要注意盖体球面端与周边结构件的距离，避免出现安装干涉，标准六角螺母的厚度为18mm，适合安装空间紧凑、螺栓外露长度较短的连接位置。

　　在实际选型应用中，需要注意两类螺母的受力特性差异，盖型螺母由于盖体部分不参与螺纹受力，其有效锁紧啮合长度与同厚度标准螺母一致，但球面端盖不能作为承压面使用，安装时必须将六角端面贴紧工件承压面，反向安装会导致螺纹啮合长度不足，连接强度大幅下降。标准六角螺母的两个端面均可作为承压面，在需要双螺母锁紧防松的场景下，可以搭配同规格薄螺母使用，锁紧时先拧入标准厚螺母至规定扭矩，再拧入薄螺母并反向锁紧，能有效应对持续振动工况下的松脱问题。304不锈钢材质的这两类螺母，本身无磁性，在通讯设备、电子检测设备周边使用时不会干扰周边电磁信号，同时其表面不需要额外做电镀防腐处理，不会出现电镀层脱落污染设备周边环境的问题，适合食品加工、医药生产这类对洁净度有要求的设备装配场景。

　　建模过程中需要重点注意螺纹收尾处的退刀槽结构，盖型螺母的内螺纹退刀槽位置距离盖体内壁预留1.5mm的安全距离，避免螺纹加工时刀具碰伤盖体内壁，六角棱边处做0.5mm的圆角处理，既符合实际冷镦加工的工艺特性，也能避免三维模型装配时出现尖锐棱边的干涉误判。标准螺母的两端倒角尺寸为1.5mm×45度，与实际量产产品的工艺参数保持一致，在做虚拟装配仿真时，能够准确模拟螺母与工件表面的贴合状态，不会出现模型层面的面干涉问题。
