三款不同头型M5规格外螺纹紧固件

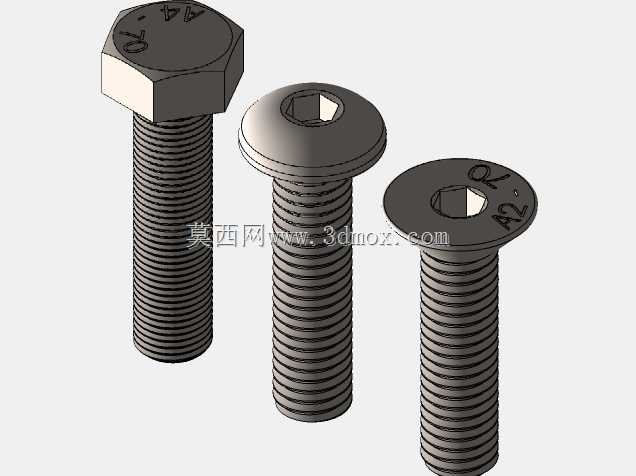

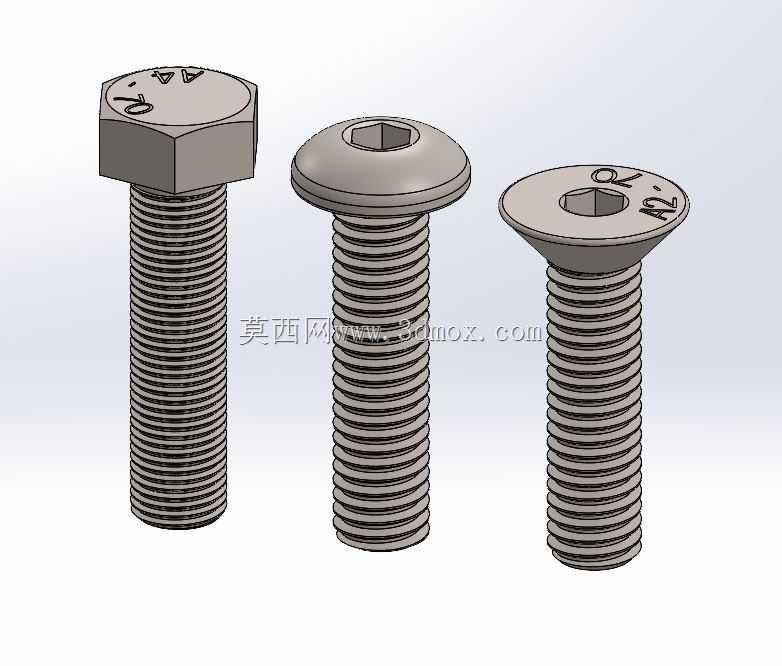

　　在各类通讯设备组装、小型电子产品结构固定、日常五金维修场景里，M5规格的螺栓是出现频次极高的连接件，不同头型的螺栓适配的安装场景差异明显，做结构选型时往往需要根据安装空间、沉孔要求、锁紧扭矩需求匹配合适的头型。这次整理的三款M5螺栓，分别对应外六角头、盘头内六角、沉头内六角三种常见头型，所有尺寸均从实际库存的现货螺栓上逆向测绘得到，没有完全照搬通用标准的理论尺寸，更贴合实际采购到手的零件真实状态，做装配干涉检查、工装夹具设计时参考性更强。

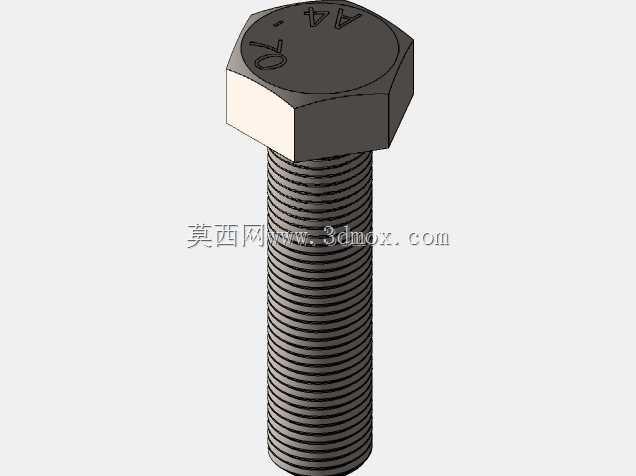

　　外六角头的M5螺栓是最通用的款式，头部对边尺寸、头部厚度都按照常用现货的实测值还原，螺纹段长度覆盖常规通讯设备外壳固定、支架拼接的常用长度，这类螺栓的优势是可以用普通开口扳手、套筒锁紧，适合外部裸露、需要较大锁紧力的连接位置，安装时不需要提前加工沉孔，只需要在被连接件上开出直径5.2-5.5mm的过孔即可，安装边界的预留空间只需要满足扳手的回转空间，对安装操作的空间要求相对宽松，在通讯基站的外置支架固定、设备外壳的外部拼接位置用得最多。

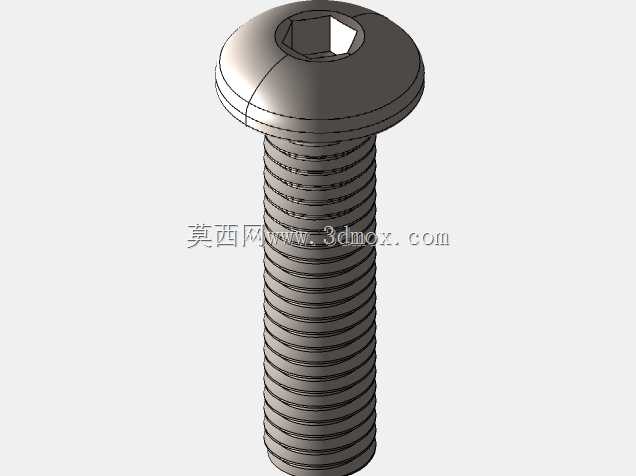

　　盘头内六角的M5螺栓头部是圆弧凸起的造型，头部直径比外六角头的对边尺寸稍大，锁紧时需要用对应规格的内六角扳手，这类螺栓的优势是头部占用的侧向空间小，不需要预留扳手的侧向回转空间，只需要在安装位置上方预留内六角扳手的操作空间即可，适合设备内部空间局促、外部扳手无法伸入的安装位置，比如通讯设备内部的电路板固定支架、小型结构件的内部拼接，安装时被连接件同样只需要开直通过孔，不需要加工沉孔，头部的圆弧造型也不会划伤内部的线材或者其他元器件，在消费类电子产品的内部结构连接里也有大量应用。

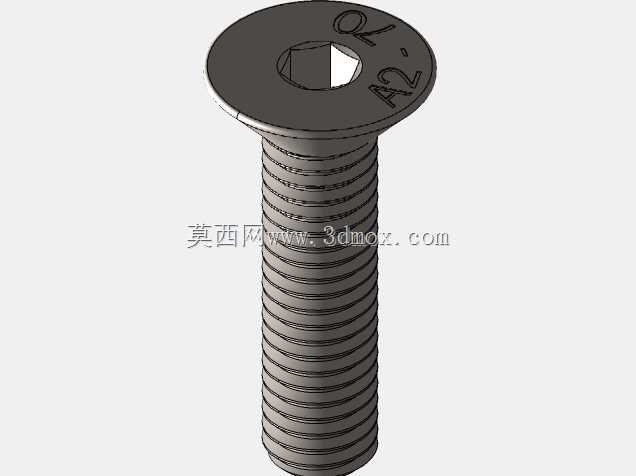

　　沉头内六角的M5螺栓头部是90度锥面造型，安装时需要在被连接件上加工对应规格的沉头孔，安装完成后螺栓头部可以完全沉入被连接件表面，不会有凸起结构，适合对外观平整度有要求、或者安装位置有滑动部件不能有凸起干涉的场景，比如通讯设备的外露面板固定、小型设备的外壳拼接，安装后表面平整没有突出物，既可以提升外观的整洁度，也能避免凸起的螺栓头刮擦线缆或者影响其他部件的运动轨迹。

　　三款螺栓的螺纹部分都按照实际测绘的牙型、螺距还原，没有做简化处理，做装配仿真时可以真实模拟螺纹旋合的状态，检查螺纹段和被连接件的干涉情况，也可以用来做对应的螺纹孔、过孔、沉孔的尺寸参考，避免设计时出现孔位尺寸不匹配、安装空间不足的问题。建模时特意保留了实际零件上的头部标识细节，和现货零件的外观保持一致，做产品渲染、装配说明书制作时也可以直接使用，不需要额外调整外观细节。在做设备结构设计时，很多工程师习惯直接调用标准件库的模型，但实际采购的标准件往往和理论标准尺寸有细微偏差，尤其是头部厚度、头部直径这些影响安装边界的尺寸，偏差可能会导致装配时出现干涉，或者沉孔深度不够导致螺栓头凸起，这组基于实物测绘的模型，能有效减少这类设计和实物不符的问题，提升设计的落地性。
