VespinoALX集成传动结构动力装置三维设计

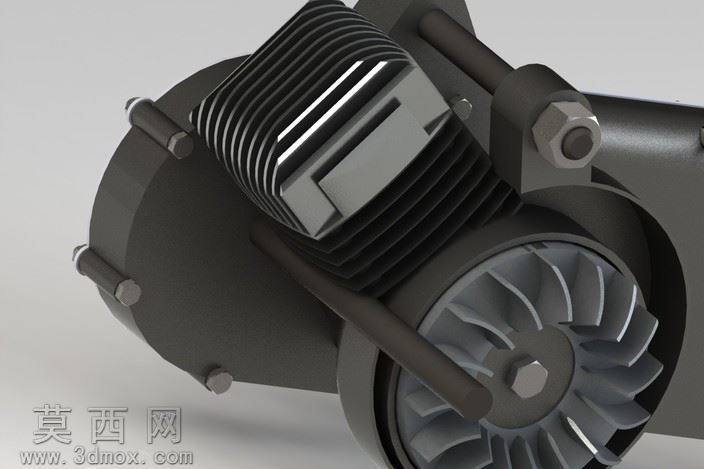

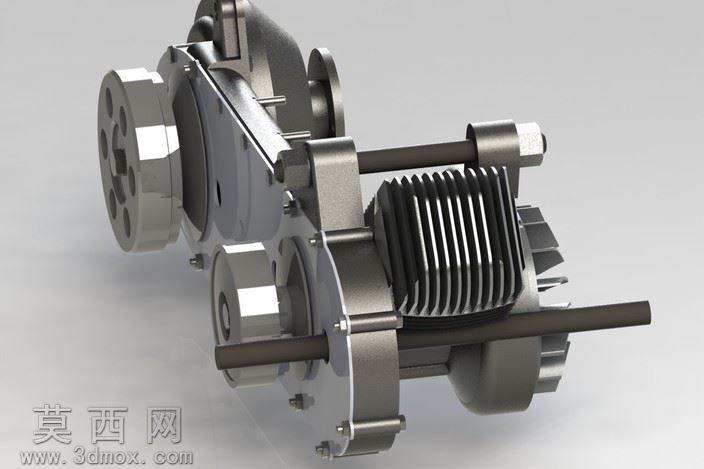

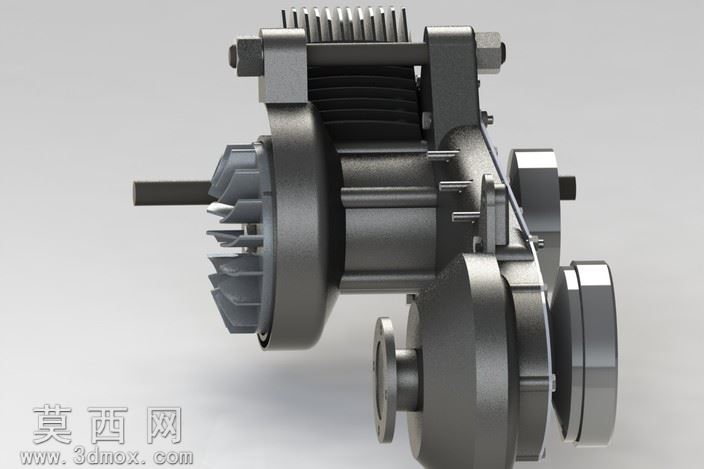

本作品为集成式动力传动装置的三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，依托三维参数化建模技术完成全零件的特征构建。首先针对核心动力段的散热结构进行精细化建模，逐片绘制散热鳍片的拉伸特征，保证鳍片间距、厚度均匀一致，还原风冷散热结构的真实形态，确保散热区域的空气流通路径在模型中得到准确呈现。传动连接部分，对两端伸出的动力输出轴进行同轴度约束建模，轴段的台阶定位、装配基准面完全匹配实际装配要求，轴与轴承配合段的尺寸公差在建模时预留合理的装配间隙，保证虚拟装配时无干涉问题。两侧的端盖与壳体连接结构，建模时还原了螺栓穿装孔的定位分布，端盖的止口定位特征与壳体的配合面做了贴合约束，还原螺纹紧固件的装配位置与连接逻辑。模型的壳体部分采用薄壁特征建模，还原壳体的加强筋结构，保证壳体的刚度表现符合动力装置的实际受力需求。渲染阶段采用金属材质体系，为铸铝壳体赋予磨砂金属质感，散热鳍片采用哑光铝合金材质，输出轴与连接螺栓赋予抛光钢材的高反射质感，不同材质的粗糙度、金属度参数经过反复调试，最终渲染图呈现出真实的金属零件光影效果，各部件的轮廓边界清晰，装配关系一目了然。设计过程中以集成化动力输出为核心思路，将动力发生段与传动连接段整合为统一装配体，减少冗余的连接结构，保证整体结构紧凑，同时预留了通用的装配接口，可直接适配对应设备的总装需求，建模过程中全程进行干涉检查，确保所有运动部件在装配状态下无碰撞、无错位，完全符合机械装配的工艺要求。
