农用悬挂式拾柴集草作业机具设计

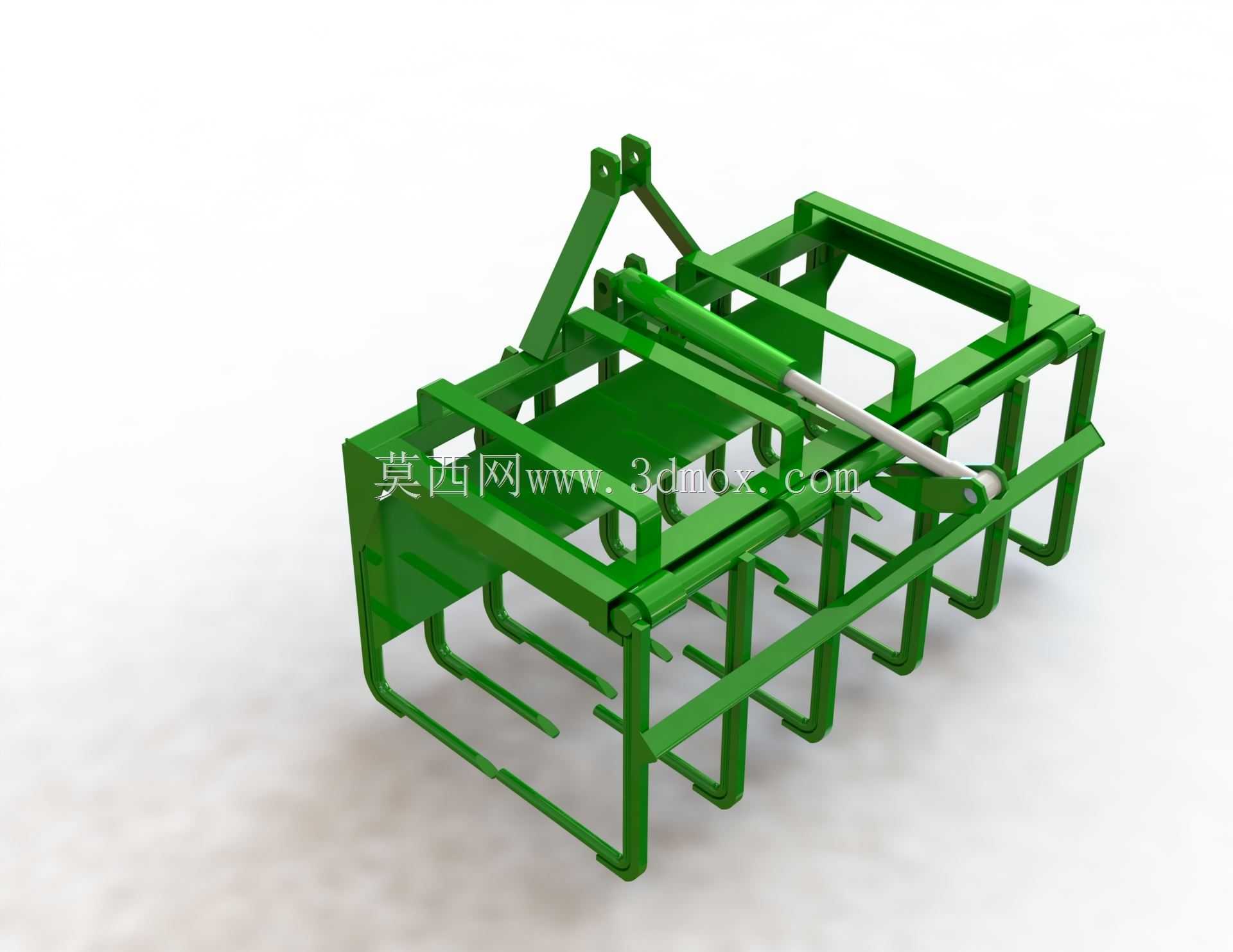

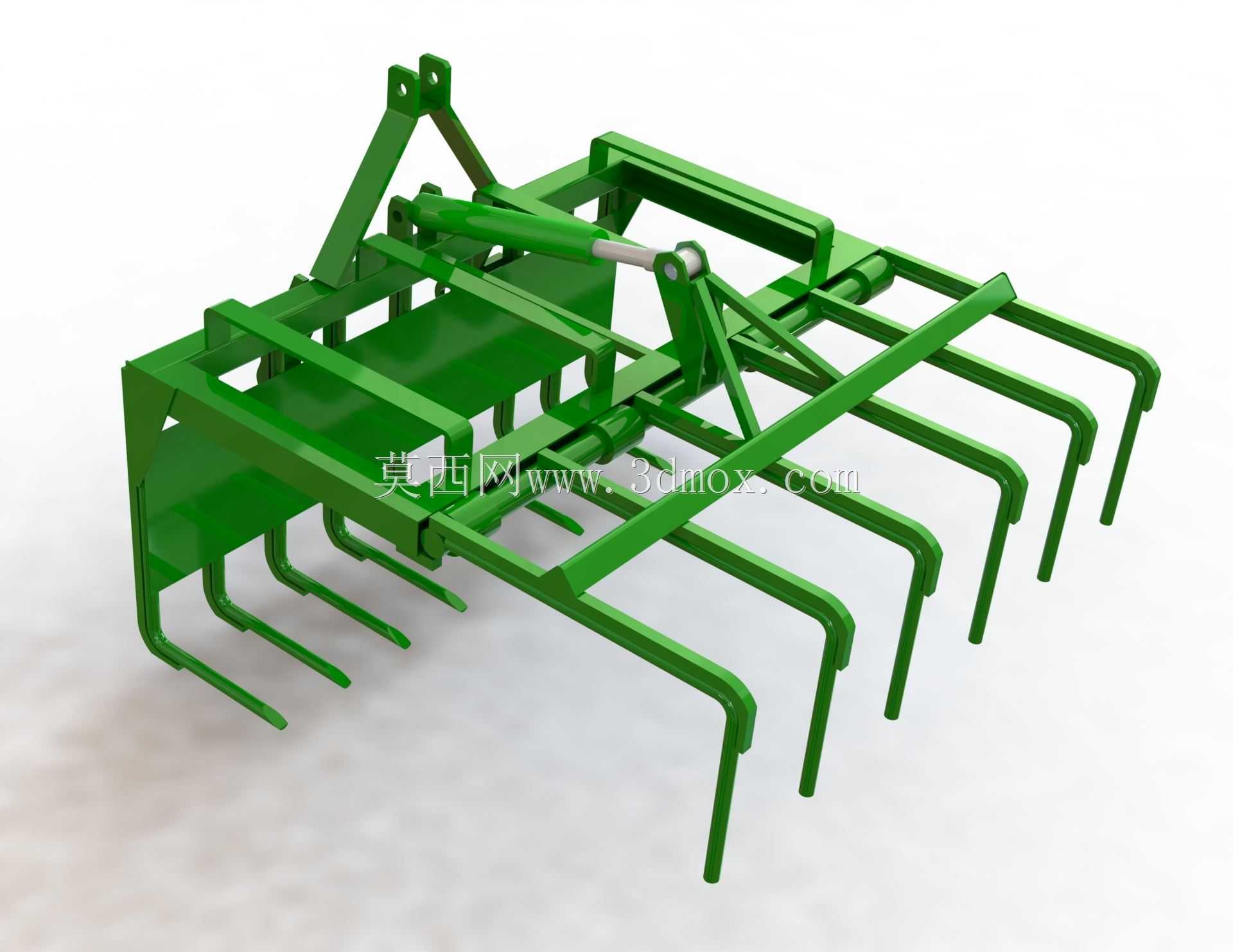

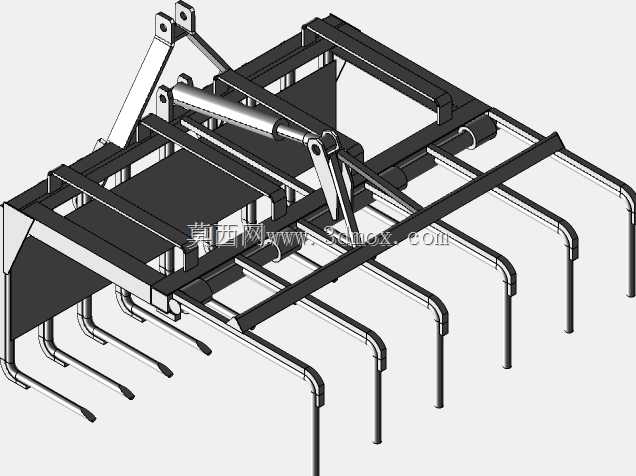

这款悬挂式拾柴作业机具，主要适配大马力轮式拖拉机后置三点悬挂系统，针对农田残茬、林间散落木柴、牧场枯枝、秸秆收集场景设计，解决传统人工捡拾木柴、作物残枝效率低下、劳动强度大的痛点，广泛适用于北方旱作农田整地前残枝清理、林果园区落枝归集、牧区草场可燃物清理等作业场景，能够在作业行进过程中完成地表散落硬质柴草的搂集、归拢作业，替代人工完成繁重的捡拾工序。从功能特性来看，该机具采用多排弯齿式作业结构，前端多组弧形捡拾齿按照等间距排布，齿端做圆弧过渡处理，作业时能够贴合地表起伏，在不深入翻挖土层的前提下，将地表散落的木柴、枝条、硬质秸秆勾带归集，避免作业过程中过度扰动土层造成墒情流失；机具搭载液压驱动的翻转收拢结构，当搂集的柴草达到额定收集量时，可通过拖拉机液压输出控制机架抬升翻转，将归集的柴草统一卸放至指定堆点，全程无需人工手动清理齿间挂带的物料，作业连贯性强。设计过程中，整体机架采用矩形钢管焊接成型，主承力梁做加厚处理，兼顾结构强度与整机重量，避免过重增加拖拉机负载；三点悬挂连接座严格匹配标准拖拉机悬挂尺寸，上悬挂点与两个下悬挂点的间距、铰接孔径均符合通用农用机具悬挂规范，能够适配不同品牌同马力段的拖拉机，无需额外改装连接结构；捡拾齿采用高强度圆钢弯折成型，齿身做弧度优化，既保证刺入柴草堆的导料性能，又能在遇到石块等硬质障碍物时产生适量弹性形变，避免齿体弯折断裂，齿间距经过反复测算，既不会因为间距过大漏捡较细枝条，也不会因为间距过小造成泥土拥堵挂带。安装边界方面，该机具作业状态下整体宽度适配常规垄距农田作业需求，运输状态下通过液压结构将捡拾齿抬升至安全高度，整机外廓尺寸满足乡村道路通行的宽度要求，悬挂后整机长度不会遮挡拖拉机后转向灯与倒车视野，作业时齿端最低作业位置与地表保持可调间隙，可根据不同地块的地表平整度、待捡拾物料的大小调整作业高度，适配坡地、平整耕地、林间空地等不同作业地形，作业过程中行进速度可匹配拖拉机常规中低速作业档位，每小时作业面积远高于人工捡拾效率，收集后的木柴可直接作为生物质燃料、食用菌栽培基质原料使用，帮助农户快速完成农田、园区的杂物清理，为后续整地、造林、放牧作业提供整洁的地表条件。
