多辐条带轮槽传动滑轮结构设计

　　做机械传动结构设计快十二年，经手的传动类零部件少说也有几百套，这次做的这款滑轮结构，最早是给建材厂的物料输送线改型用的，当时现场原有滑轮用了不到八个月就出现轮缘磨损、辐条断裂的问题，拆检的时候发现原结构用的是实心轮辐，自重太大，高速运转的时候动平衡偏差大，加上轮槽的倒角没做过渡，V带长期摩擦后侧边起毛，传动效率掉了快两成。

　　这次建模的时候最先敲定的是轮槽的截面参数，考虑到现场用的是Z型V带，轮槽的楔角直接按标准取34度，槽底留了0.3毫米的圆角，避免应力集中在槽底直角处，轮缘的外侧做了1.5毫米的挡边，防止皮带在启停冲击的时候脱槽，毕竟输送线每次启动的时候带负载，皮带抖动量比空载大不少，之前的旧结构就是挡边高度不够，好几次出现皮带滑出轮槽卡进机架的故障。

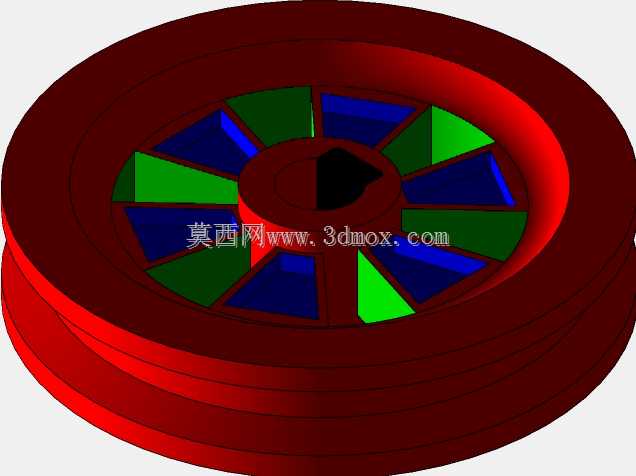

　　轮辐部分没有沿用之前的实心结构，做了八组对称的斜置辐条，辐条的截面是梯形，靠近轮毂的位置厚度是8毫米，往轮缘方向逐渐收窄到5毫米，这种变截面的设计一方面能降低整体自重，算下来比同尺寸实心轮轻了42%，运转的时候转动惯量小，电机启动的时候冲击电流能降15%左右，另一方面斜置辐条的抗扭性能比直辐条好，遇到突发负载卡滞的时候，辐条能通过微小的形变吸收冲击，不会像直辐条那样直接在根部断裂。轮毂部分做了通孔加键槽的设计，键槽选的是A型平键，和轴的配合选H7/k6的过渡配合，安装的时候不需要额外打顶丝，靠平键传递扭矩就行，轮毂的轴向长度比轮缘宽度小6毫米，安装的时候两侧留了挡圈的位置，能避免滑轮在轴上窜动。

　　建模的时候特意把辐条和轮毂、轮缘的衔接处都做了R3的圆角过渡，之前做有限元分析的时候发现，直角衔接处的应力集中系数是圆角过渡的3.7倍，很多滑轮断裂都是从这些衔接位置开始的。另外轮槽的工作表面做了0.8的粗糙度要求，不需要太高的光洁度，太光滑反而会降低和皮带的摩擦力，容易打滑，太粗糙又会加速皮带磨损，这个粗糙度值是之前在不同工况下测了十几次得出来的，兼顾摩擦力和皮带使用寿命。

　　从安装边界来说，这款滑轮的轴向安装空间只需要比轮缘宽度大10毫米就行，径向的话因为辐条是镂空的，周围不需要留太大的散热空间，不像实心轮运转的时候发热量大，得留足够的通风间隙，之前在封闭的护罩里用的时候，连续运转八小时，轮体温度比环境温度高不到12度，完全在橡胶皮带的耐受温度范围内。

　　实际用的时候，这种结构的滑轮不光能用在输送线上，像小型起重设备的导向轮、农机的传动带轮、风机的从动轮都能适配，只要调整轮槽的尺寸和辐条的数量就行，比如起重用的导向轮不需要传递大扭矩，可以把辐条减到六根，轮槽改成圆弧槽适配钢丝绳，要是用在大功率风机上，就把辐条厚度加2毫米，轮槽做双槽，适配两根并联的V带，传递的扭矩能翻一倍。之前有个做农机的朋友拿这个结构改了之后，装在小麦收割机的割台传动位，一个麦收季下来没出过轮体故障，比之前采购的成品轮耐用不少。

　　建模的时候特意把所有特征都做了参数化关联，改尺寸的时候只要调整轮毂直径、轮缘直径、槽宽这几个核心参数，整个模型就能自动更新，不用重新画辐条和过渡圆角，给后续改型省了不少时间。做结构设计这么多年，其实这类传动件没有什么太复杂的结构，关键是每个细节都要贴合实际工况，不能光照着手册套参数，比如轮槽的深度，手册上给的是最小值，实际用的时候如果现场粉尘大，槽里容易积灰，就可以把槽深多留1毫米，避免积灰把皮带顶起来导致打滑，这些细节都是在现场跑多了才摸出来的经验，光坐在办公室画图是想不到的。
