三面卸料农用重载翻斗车斗结构设计

　　在农林零散货物转运场景里，常规后卸式货箱经常受场地限制——比如林地间窄道作业、农田田埂旁卸肥、牧场围栏边卸料时，车辆无法调整到正对卸料堆的位置，反复挪车不仅耽误作业时效，松软地面上还容易出现陷车风险，三面可开启卸料的车斗结构正是针对这类痛点做的定向优化。这款车斗的核心功能特性是三个侧面均可独立开启完成卸料，除了常规后部卸料，左右两侧栏板也能完全解锁放平，配合自卸举升机构的角度调整，可实现单侧、双侧或者后部的定向卸料，不需要车辆反复调整停靠位置，在宽度不足3米的林间作业道、农田机耕道上，仅需停靠一次就能完成不同方位的堆料作业，大幅降低窄场地的作业难度。从结构设计思路来看，这款车斗采用了框架式承载结构，

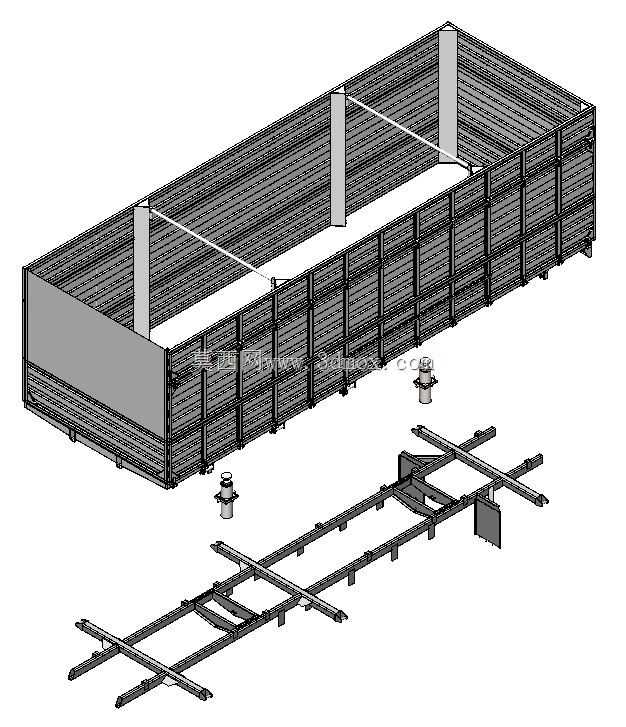

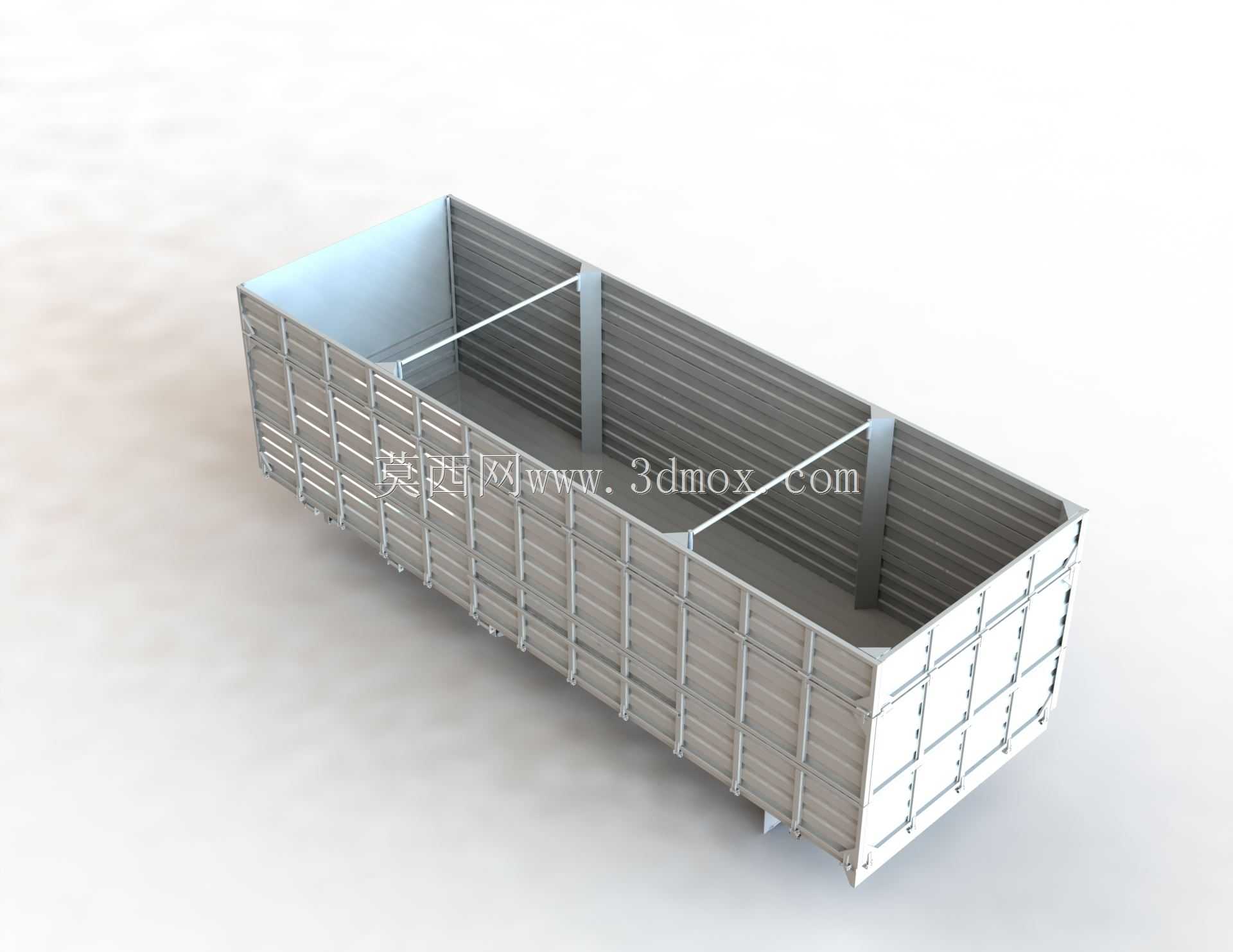

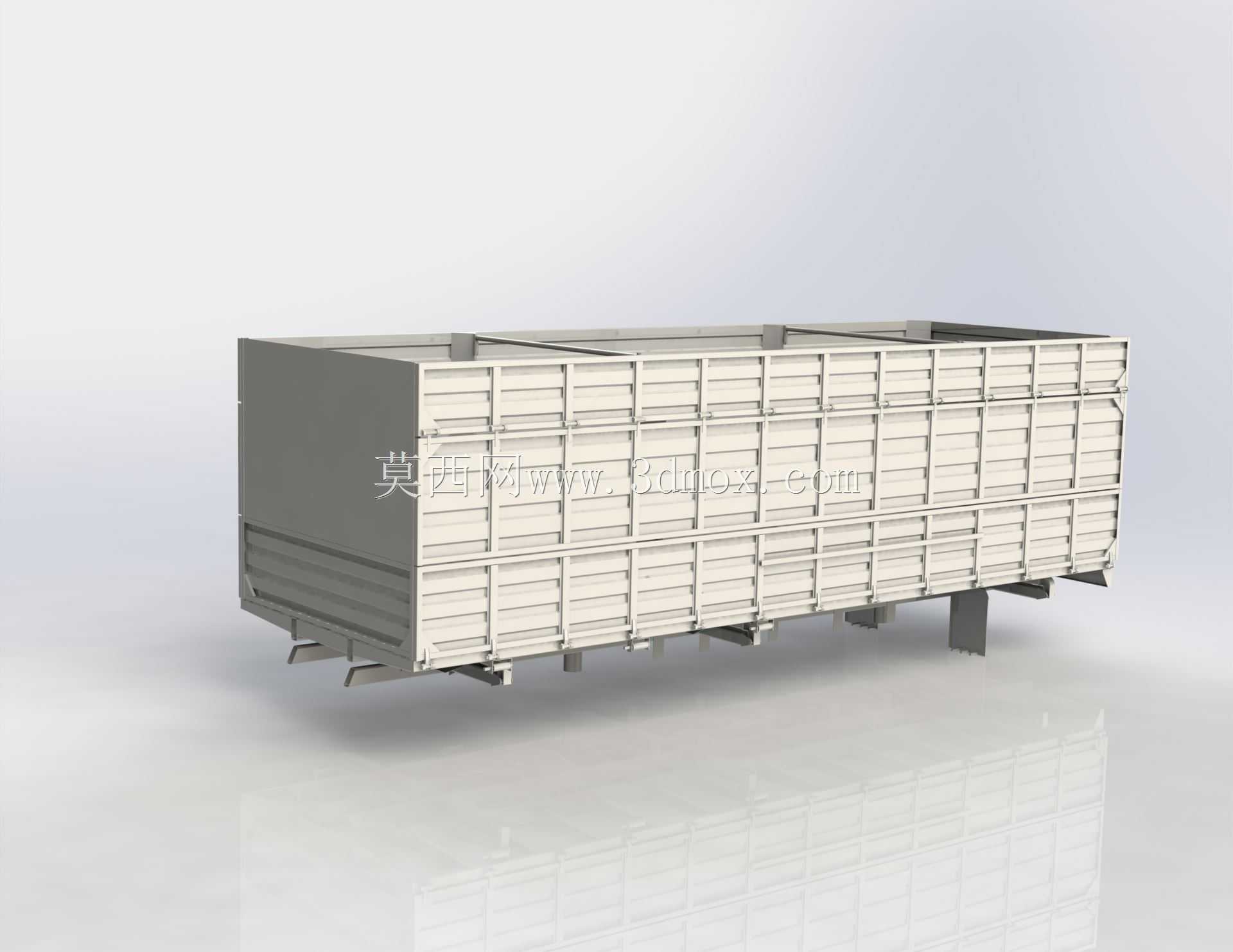

　　外围用等距布置的竖向加强筋搭配横向箍圈形成笼式承载框架，栏板采用波纹压型钢板拼接，既保证栏板自身的抗冲击能力，避免装载块状石料、原木段时出现栏板变形，又能控制整体自重，不会过多占用车辆的额定载质量。内部设置的两道竖向分隔筋，可根据运输货物类型灵活调整，运输散装粮食、堆肥时可加装插板分隔不同品类货物，运输长尺寸原木、秸秆捆时可拆除分隔筋拓展内部装载空间，兼顾散装货物与长件货物的运输需求。外形尺寸方面，车斗内部有效长度为6000mm，内部净宽度1500mm，栏板总高度2530mm，这个尺寸边界是匹配中型农用自卸车的底盘安装位设计的，安装时车斗底部的承载纵梁可直接与底盘副梁的标准安装孔位对接，不需要额外对底盘做切割改装；

　　车斗两侧栏板开启后的最大外伸距离不超过底盘两侧后视镜的外廓宽度，避免侧边卸料时栏板刮碰周边障碍物，后部栏板开启后下沿与地面的最小间隙满足举升最大角度时的卸料顺畅度，不会出现散料堆积在栏板与轮胎之间的问题。实际作业中，这款车斗可适配的货物类型覆盖农林场景的绝大多数品类：运输谷物、果蔬等散装农产品时，三面卸料可直接将货物卸到晾晒场的不同区域，减少二次转运的工作量；运输原木、枝桠材等林业货物时，侧开栏板可配合人工或者小型抓具直接从侧面装卸长件物料，不需要从货箱顶部吊装，降低装卸作业的安全风险；运输厩肥、土石方等基建物料时，可根据堆料点的位置选择任意方向卸料，在农田改造、林地管护的零散作业场景里适配性极强。结构细节上，

　　栏板的锁止机构采用了外置式重载锁钩，每个栏板布置三个锁止点，锁钩与框架上的锁座采用耐磨铸钢材质，长期受冲击载荷下也不会出现锁止失效的问题；栏板与框架的连接铰链采用带自润滑衬套的结构，频繁开启关闭也不会出现铰链卡滞、异响的问题，日常维护仅需定期清理铰链缝隙的泥沙即可，不需要复杂的保养流程。车斗底部的承载横梁采用了变截面设计，对应举升机构的支撑位置做了局部加厚加强，避免举升重载时出现底板变形，底板表面采用了防滑耐磨的花纹钢板，装卸货物时可减少人员滑倒的风险，同时也能降低散装货物对底板的磨损，延长整体使用寿命。针对农林作业的复杂工况，车斗所有外露的金属结构件都做了抛丸除锈后喷防锈底漆加面漆的处理，可耐受有机肥、潮湿林地环境的腐蚀，不会在使用两三年后就出现大面积锈蚀穿孔的问题。在三维建模过程中，所有的安装孔位、铰链配合间隙、锁止机构的运动行程都做了干涉校验，比如侧栏板开启到最大角度时，不会与底盘的液压油箱、储气筒等附件发生碰撞，举升过程中栏板的开启轨迹也不会与驾驶室后围发生干涉，确保结构设计可直接落地用于生产加工，不需要后续做大幅度的结构调整。
