DAF CF锥形异型半管自卸车结构设计

　　在矿山剥离、基建土石方转运、散装建材短途驳运这类对装载效率、卸料顺畅度要求极高的作业场景里，常规矩形车斗的自卸车常面临边角积料、重载下车斗侧板易变形、举升过程重心偏移过大的问题，这款基于DAF CF底盘开发的锥形异型半管自卸车，正是针对这类工况痛点完成的结构设计。

　　从实际作业用途来看，该车型主要面向总质量32吨级的重载运输场景，额定有效载荷可达20.5吨，车斗有效容积15立方米，既可以运输碎石、砂土、矿渣这类磨蚀性较强的散装物料，也能适配建筑垃圾清运、工程回填物料转运的需求，半管形的斗体结构在卸料时不存在直角积料死角，物料依靠自重即可完全滑出，不需要额外人工清理斗内残留，能大幅缩短单趟装卸循环的时间。

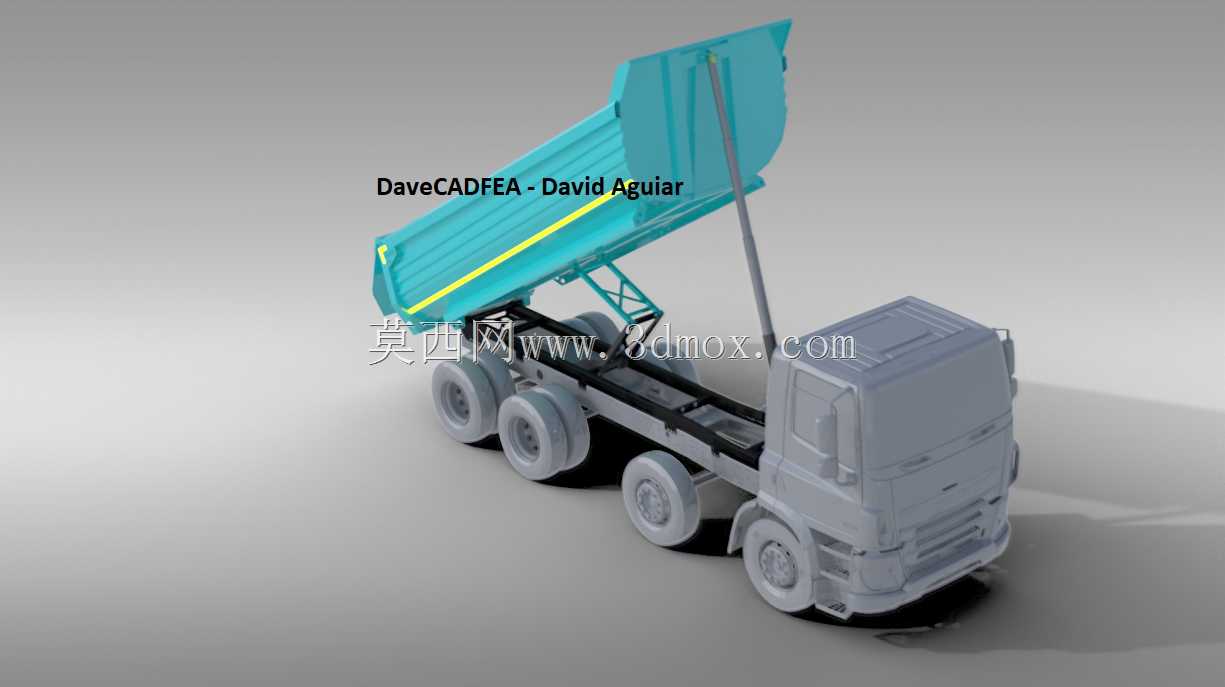

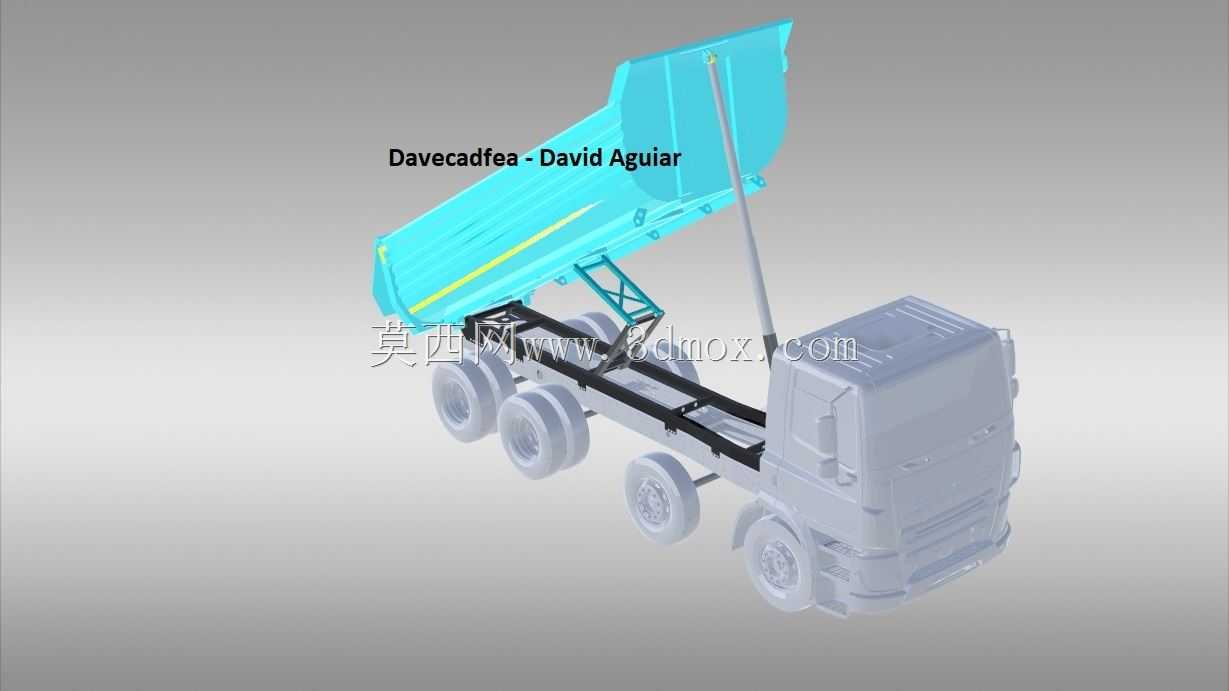

　　功能特性层面，斗体主体采用锥形结合异型半管的结构形式，相比传统矩形斗，同等容积下整体重心更低，车辆在非铺装路面行驶时的侧倾稳定性更好；斗体侧壁采用高强度耐磨钢制造，材料本身兼顾高强度与高耐磨特性，能长期承受块状物料装卸时的冲击与摩擦，减少斗体磨损后的补焊维护频次。举升系统采用HYVA系列液压缸，举升过程推力输出平稳，配合带剪刀稳定结构的副车架设计，举升卸料时能有效限制车斗的横向摆动，即使在地面不平整的作业点卸料，也能避免车斗偏移带来的侧翻风险。副车架与底盘大梁的连接点经过载荷分布优化，重载行驶时路面传来的冲击载荷会均匀分散到底盘纵梁上，不会出现局部应力集中导致的大梁开裂问题。

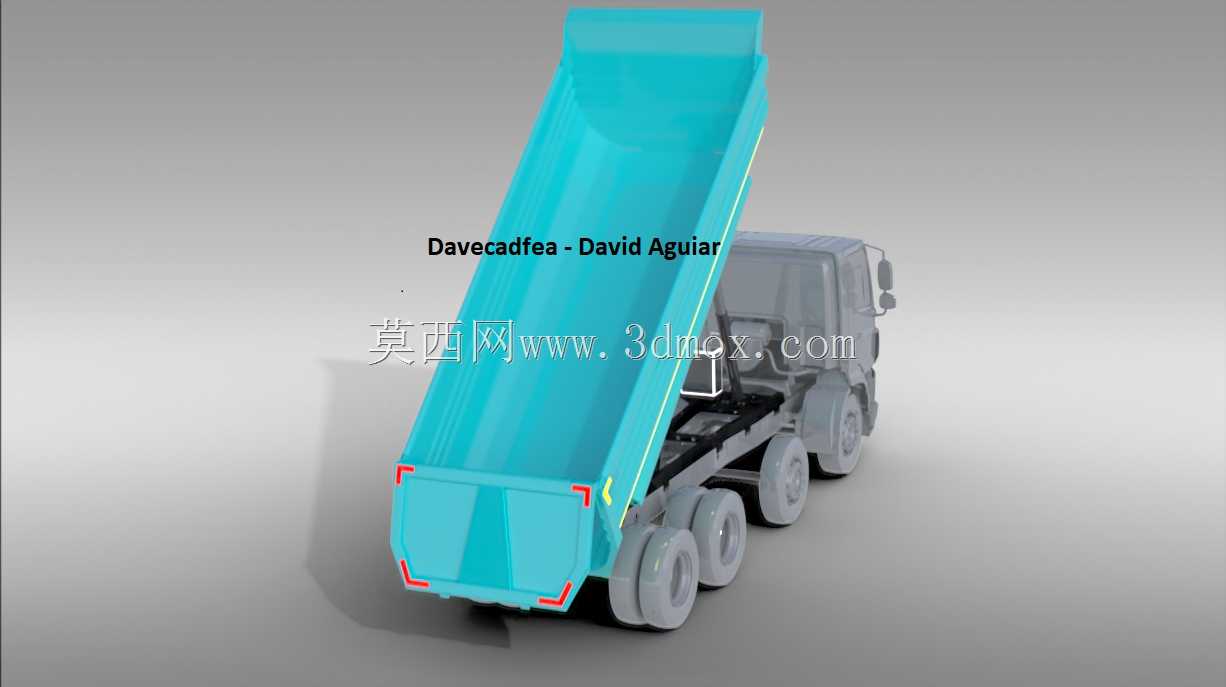

　　设计思路上，整个结构没有盲目追求容积最大化，而是在底盘允许的载荷边界、安装尺寸范围内做平衡：首先匹配DAF CF原厂底盘的轴距、大梁安装孔位、后悬长度参数，确定车斗的总长、总宽与安装位置，确保车斗前置部分不会与驾驶室后方的液压油箱、储气筒部件发生干涉，后悬伸出长度符合道路行驶的外廓尺寸要求，不会出现离去角过小导致上下坡道刮碰车尾的问题。半管斗的截面弧度经过反复校核，既保证物料滑动的角度大于散装物料的安息角，又控制斗体整体高度，避免装料后整车重心过高影响行驶稳定性。锥形的斗体设计从进料口到出料口逐步收窄，卸料时物料会向出料口集中，不会出现两侧物料卡滞的情况。剪刀稳定机构的铰接点位置经过运动仿真验证，整个举升行程中稳定杆的摆动角度处于合理区间，不会出现机构卡滞或者受力过大导致的杆件变形。

　　安装边界方面，副车架与底盘的连接采用U型螺栓配合止推板的固定形式，不需要对原厂底盘大梁做切割、焊接改动，可直接在量产底盘上完成上装装配，降低改装成本与底盘结构损伤风险。车斗与副车架的后铰接点位置匹配底盘后悬架的载荷中心，举升时铰接点的受力能直接传递到后桥，减少对底盘前部的载荷冲击。液压缸的上下安装座分别对应车斗前部的加强梁与副车架的中部加强区域，安装面的平面度、同轴度公差控制在合理范围内，避免液压缸工作时出现偏磨导致的密封件损坏。车斗尾部的铰接间隙经过优化，关闭时斗尾与后挡板的密封面贴合紧密，运输粉状物料时不会出现撒漏问题，同时开启时能完全避让开料流通道，不会阻挡大块物料的卸出。

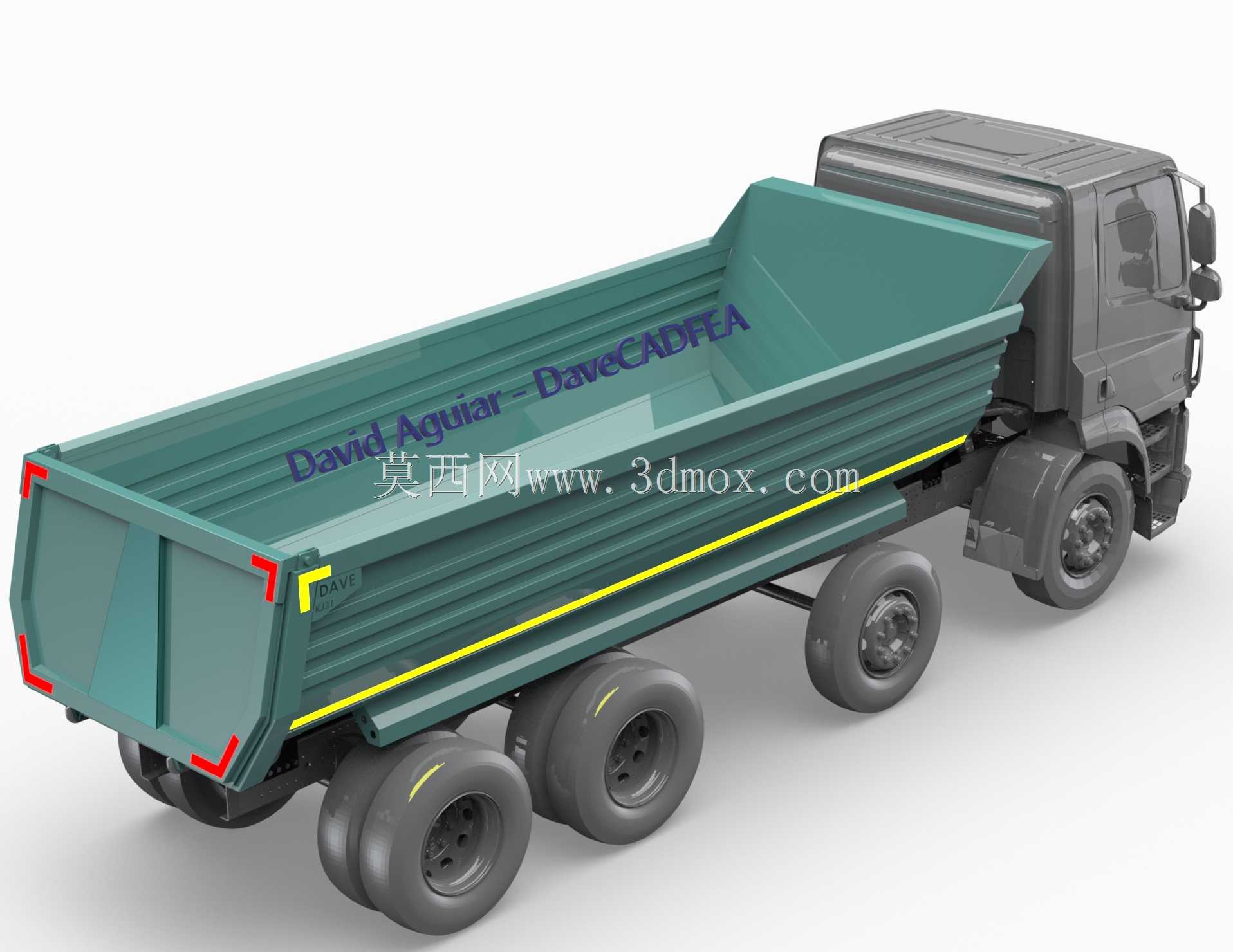

　　从结构细节来看，车斗顶部的上口做了外翻边加强处理，装载机装料时物料撞击斗口不会导致斗口变形；斗体内部的焊缝全部做连续满焊处理，打磨平滑后不存在焊缝夹角积料的问题；侧部的防护栏、后部的防钻架安装位置都符合道路车辆的安全规范要求，不会超出整车外廓尺寸。整个上装的重量经过严格控制，在保证结构强度满足重载冲击要求的前提下，尽可能降低自重，提升有效载荷占比，帮助运输场景下降低单位重量物料的燃油消耗。
