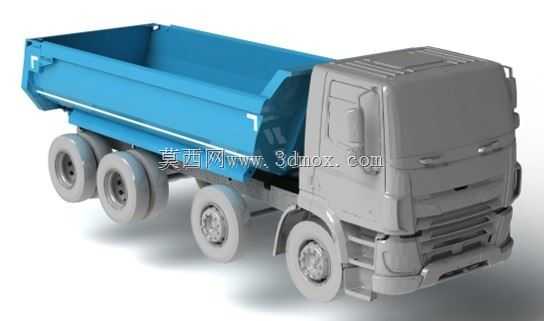

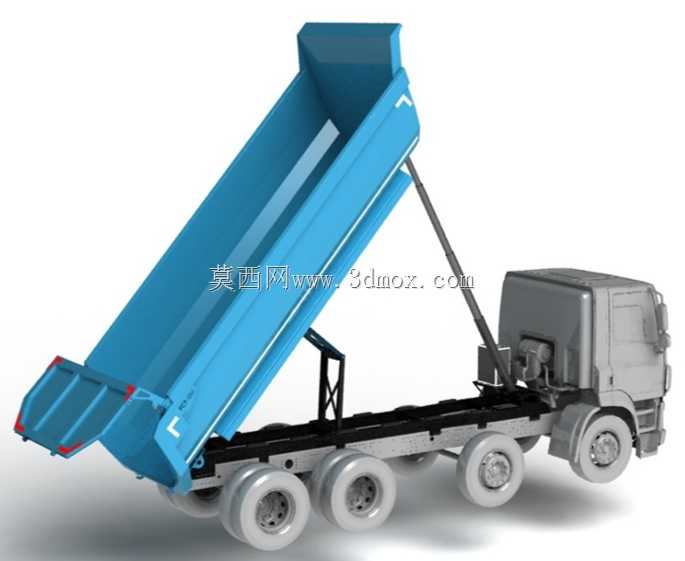

DAF CF半管自卸车车体结构设计

　　半管自卸车车体作为工程运输领域的核心承载部件，主要适配矿山剥离、基建土石方转运、砂石骨料短途配送等重载作业场景，这类作业场景普遍存在装载物料密度大、卸料冲击强、作业循环频次高的特点，对车体结构的抗冲击性能、耐磨性能以及卸料顺畅度都有极高要求。这款适配DAF CF底盘的半管自卸车体，在设计阶段就围绕实际作业中的痛点做了针对性优化，区别于传统矩形截面自卸车斗，半管弧形的截面设计首先从结构力学层面降低了物料堆积的应力集中点，弧形侧壁可以将装载物料的垂直载荷均匀分散到整个侧壁纵梁与底部加强筋上，避免矩形斗棱角位置长期受载出现焊缝开裂的问题。

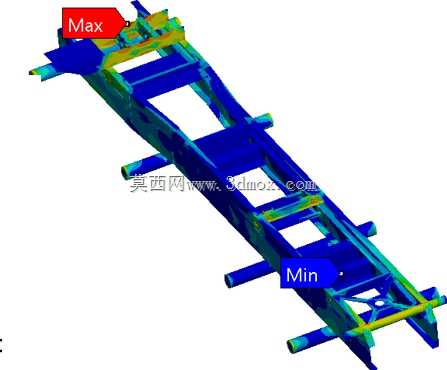

　　从实际使用功能来看，半管结构的车斗在卸料过程中，物料会沿着弧形内壁自然滑出，不会出现矩形斗边角位置的物料残留问题，尤其是运输黏性渣土、含水率较高的砂石料时，卸料残留率可以控制在极低水平，减少了人工清理车斗的工作量，也能避免残留物料冻结或者板结后影响后续装载效率。设计过程中针对副车架与主底盘的连接边界做了匹配校核，确保车斗安装后与DAF CF底盘的悬挂系统、举升机构安装点位完全契合，副车架的纵梁间距、举升支座的安装孔位都严格对应底盘原厂的安装基准，不需要额外对底盘进行打孔改装就能完成装配，降低了现场改装的工作量，也避免了改装对底盘大梁强度造成的损伤。

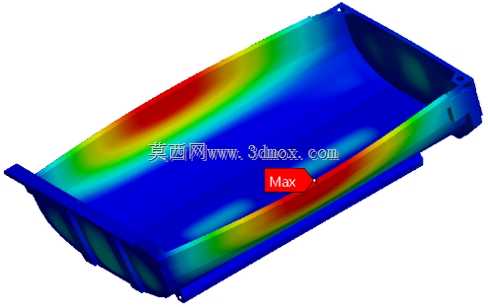

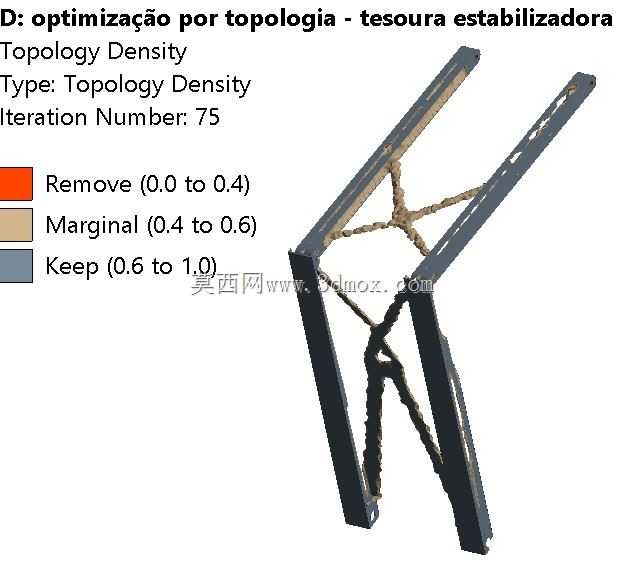

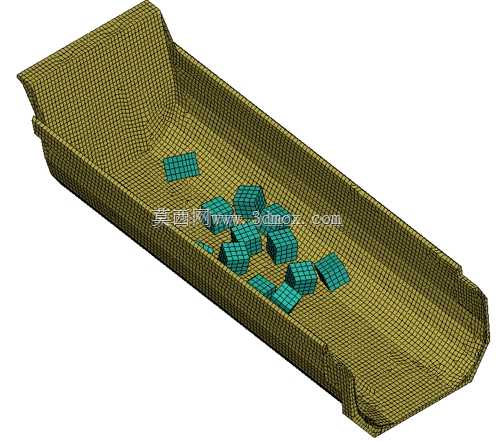

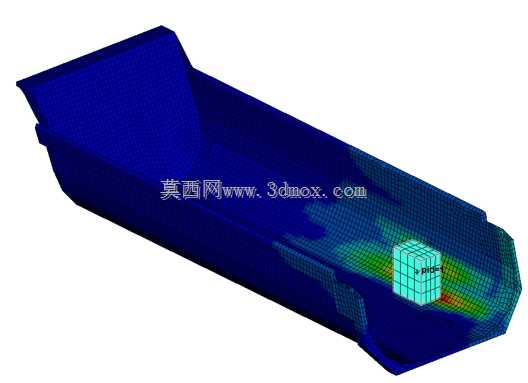

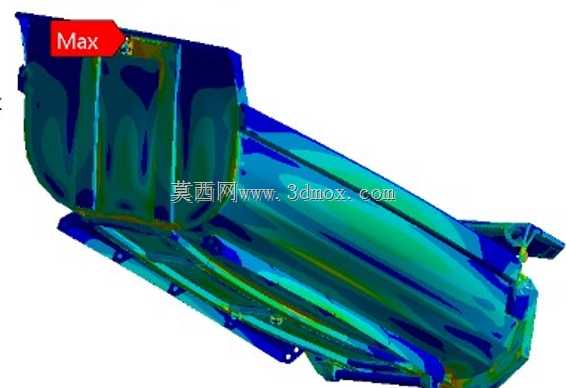

　　结构分析环节针对不同作业工况做了多维度的力学验证，静态载荷下重点校核了额定载荷下车体各部位的变形量，确保侧壁的最大变形量控制在材料许用挠度范围内，不会出现装载后侧壁外胀导致的车门关闭不严、物料撒漏问题；拓扑优化环节针对非主要承载区域做了材料减薄处理，在保证整体结构强度的前提下尽可能降低车斗自重，配合底盘的承载能力可以实现更高的有效载荷占比，提升运输过程的燃油经济性。针对卸料过程以及装载落石的冲击工况，专门做了瞬态动力学仿真，模拟大块矿石从2米左右高度落入车斗时的冲击应力分布，在底部冲击最集中的区域铺设了高强度耐磨钢板，替代传统的普通低碳钢材质，耐磨层的硬度可以达到HB400以上，抗冲击磨损性能是普通低碳钢的4-6倍，大幅延长车斗的使用寿命，减少使用过程中的补焊、更换耐磨板的维护频次。

　　车斗的翻转铰点位置经过反复优化，匹配举升油缸的行程与推力参数，确保举升过程中车斗的重心变化始终处于稳定区间，不会出现举升到最大角度时整车后倾失稳的问题，铰点处采用了自润滑轴承结构，不需要频繁加注润滑脂就能适应多粉尘的作业环境，降低日常维护的工作量。车斗前部的挡板做了加高处理，避免运输过程中物料向前滚落砸坏驾驶室后部的防护结构，挡板与驾驶室之间预留了足够的安全间隙，即使车斗在重载下出现轻微的弹性变形，也不会与驾驶室发生干涉。侧部的加强筋采用了分段式焊接设计，避免通长筋板焊接带来的焊接变形问题，每段筋板之间预留了应力释放的间隙，防止长期受载后筋板与侧壁连接位置出现疲劳裂纹。

　　在实际选型匹配过程中，这类半管自卸车体尤其适合重载短途运输场景，相比同容积的矩形车斗，自重可以降低8%左右，对应的有效装载量就能提升近1吨，按照日均20趟的运输循环计算，单台车单日就能多运输近20吨物料，长期运营下来的经济效益提升十分明显。设计时还考虑了不同区域的法规要求，车斗的外部宽度、安装后的整体高度都严格符合道路运输车辆的外廓尺寸要求，不会出现超宽超高导致的上路合规性问题。尾部的卸料口做了弧形收口设计，卸料时物料可以集中落下，不会出现物料沿尾部两侧撒漏到车轮或者底盘部件上的问题，尾部还预留了耐磨衬板的安装位置，当尾部长期受物料冲刷出现磨损后，可以快速更换衬板，不需要对整个车斗尾部进行切割补焊，降低后期维护的成本与停机时间。
