变幅臂式塔式起重设备结构设计方案

　　在城市核心区超高层楼宇施工、狭小场地工业厂房改扩建这类对作业回转半径有严格限制的场景中，常规水平臂塔式起重机往往因为吊载时臂架仰角固定，最小作业半径过大，无法贴近建筑结构完成近距离物料转运，变幅臂式塔式起重机的应用优势就会凸显。这类设备通过臂架俯仰变幅调整作业覆盖范围，在同等塔身高度下，近距离吊载能力更强，非工作状态下臂架可仰起至接近垂直角度，大幅缩减设备停放时的迎风面积，也能减少对周边施工场地的空间占用，适配城市核心区施工场地局促、周边建筑密集的作业环境。

　　从实际作业用途来看，该设备主要承担施工过程中钢筋骨架、预制构件、模板体系、施工机具的垂直提升与水平定点投放作业，区别于动臂塔机的大吨位重载定位需求，这款变幅臂塔机更侧重中高层住宅、中小型商业体施工场景下的常规物料转运，兼顾作业覆盖灵活性与结构自重控制，降低设备基础的承载要求。

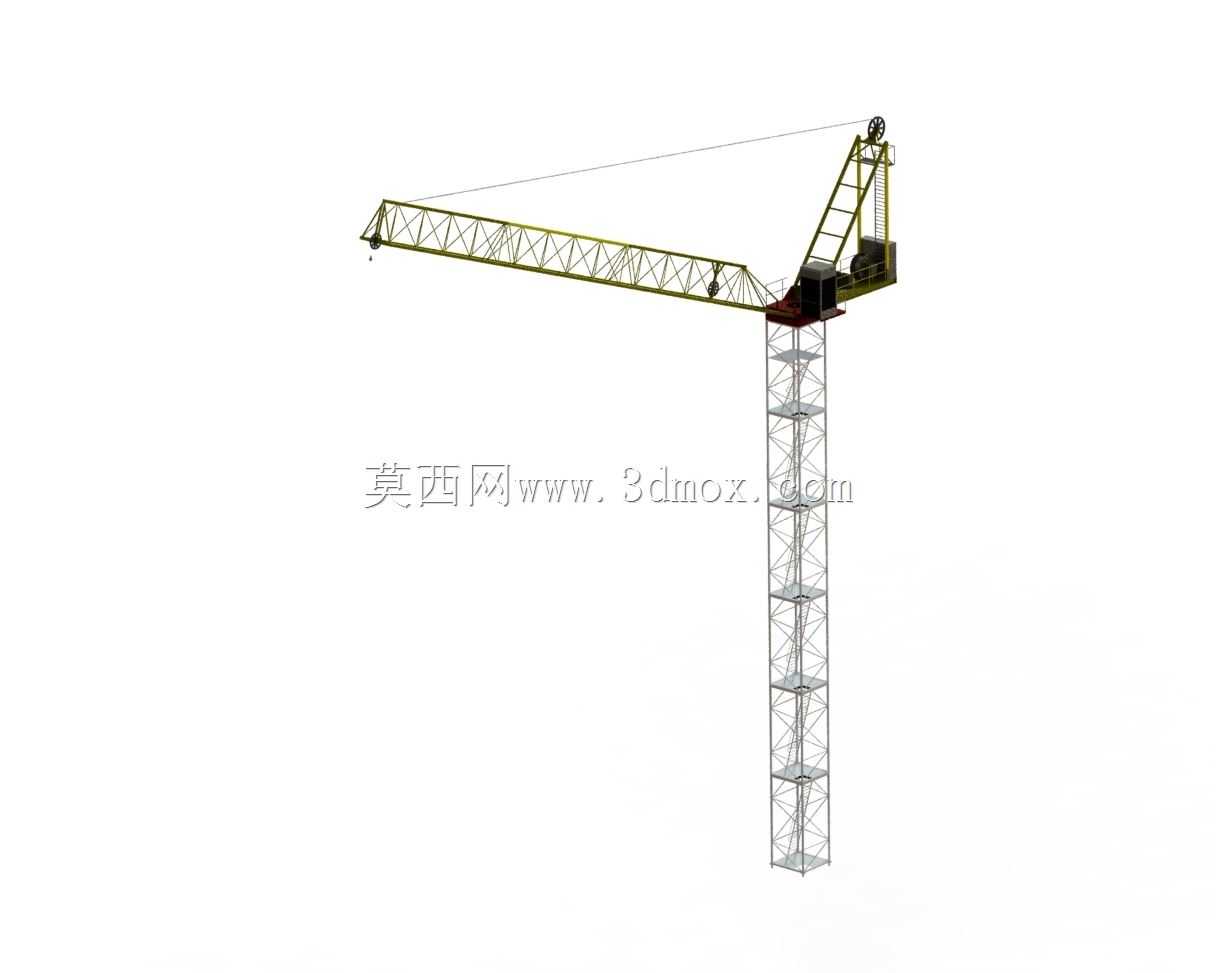

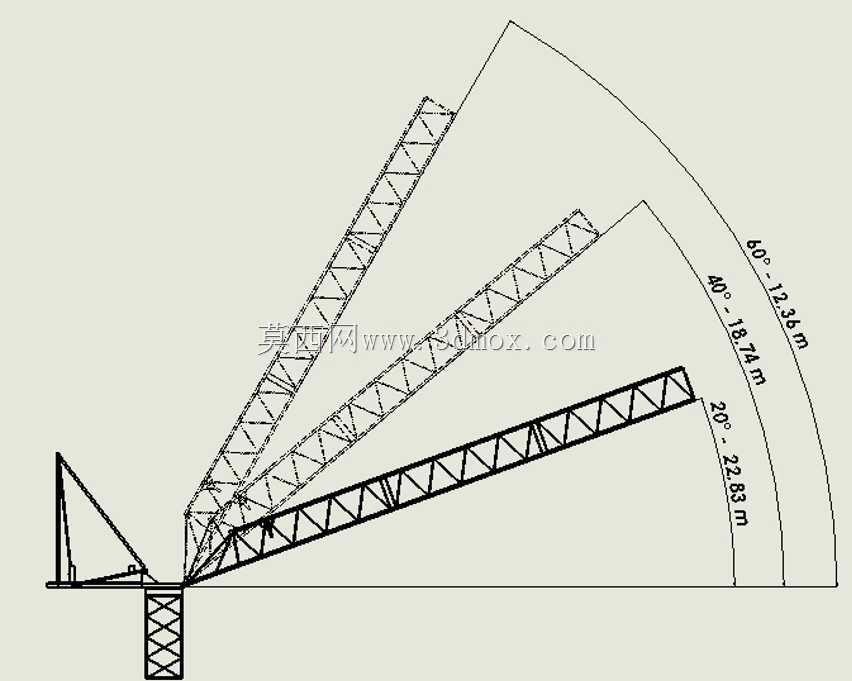

　　设备的功能特性围绕变幅作业逻辑展开，臂架采用桁架式结构，通过变幅钢丝绳牵引实现臂架俯仰角度调整，配合回转机构实现360度全范围作业覆盖；起升机构布置在臂架根部的塔帽平台区域，减少臂架头部的集中载荷，优化臂架受力状态；塔身采用标准节桁架结构，可根据施工建筑高度需求加装标准节实现顶升接高，标准节之间采用销轴连接，兼顾安装效率与连接可靠性；塔顶设置的拉杆与臂架上弦节点连接，平衡臂架作业时产生的弯矩，将载荷均匀传递至塔身主弦杆结构。

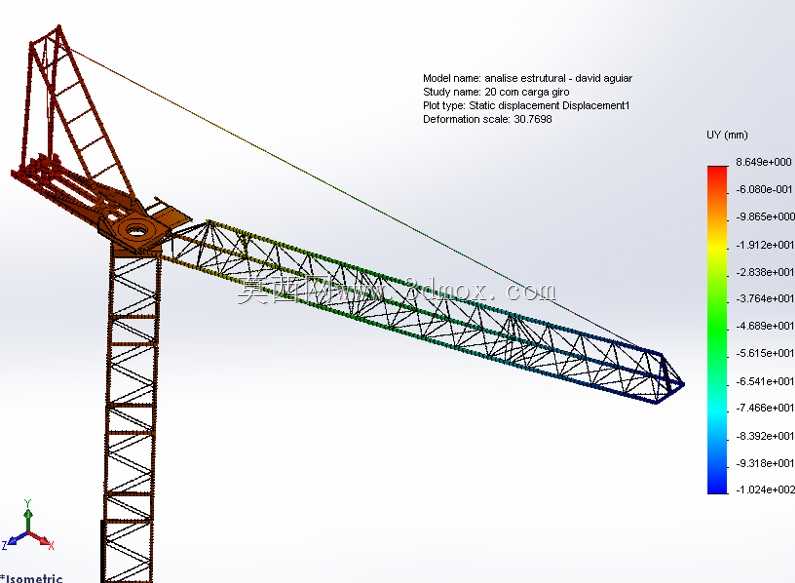

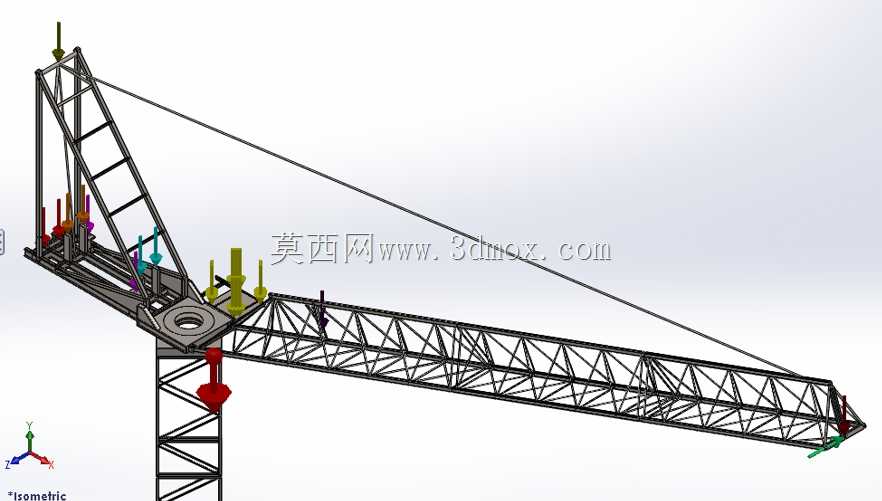

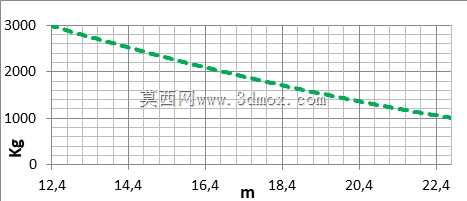

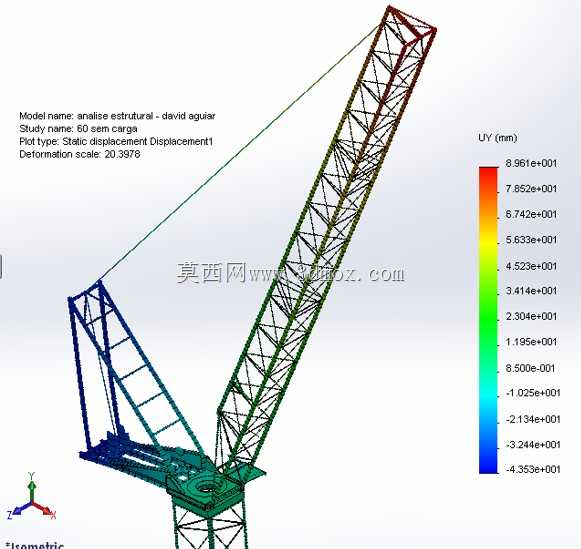

　　设计过程中首先围绕作业工况载荷边界展开，针对不同臂架仰角下的吊重载荷、风载荷、结构自重载荷进行组合计算，参考起重机械设计规范对结构强度、刚度、稳定性进行校核。结构建模阶段采用梁单元与桁架单元组合的方式，主弦杆、主要受力腹杆采用梁单元模拟，可准确传递轴力、弯矩与剪力，次要腹杆采用桁架单元模拟仅传递轴力，在保证计算精度的前提下缩减模型计算规模。针对臂架与塔身的连接节点、变幅滑轮组安装节点、回转支承连接位置做了局部结构加强，避免应力集中导致的结构失效；同时考虑设备拆装运输需求，将整体结构拆分为可独立运输的模块单元，单个运输单元的外形尺寸与重量符合公路运输的限界要求，降低转场运输成本。

　　安装边界方面，设备底部采用预埋螺栓与混凝土基础连接，基础承载能力需匹配设备最大独立高度下的倾覆力矩与竖向载荷，预埋螺栓的定位精度需满足塔身底架的安装公差要求；设备安装时需保证塔身初始垂直度偏差控制在规范允许范围内，避免附加弯矩对塔身结构造成额外载荷；臂架组装可在地面完成后整体吊装与塔身铰接，再穿绕变幅钢丝绳与起升钢丝绳，减少高空作业量；设备作业时需预留足够的安全回转空间，避开周边高压输电线路、已有建筑结构，臂架变幅的上下极限位置设置机械限位与电气限位双重保护，防止臂架过仰后倾或者俯角过大触碰到塔身结构。

　　结构细节上，臂架的桁架腹杆采用三角形布置形式，在保证结构抗扭、抗弯能力的同时减少材料用量，降低臂架自重对整机稳定性的影响；走台、护栏等附属结构采用轻量化设计，在满足人员检修通行安全要求的前提下，尽量减少附属结构带来的额外载荷；所有钢结构连接节点的焊缝等级按照受力大小做分级要求，主要受力焊缝采用全熔透焊接，次要连接焊缝采用角焊缝，焊后需对关键焊缝进行无损检测，排除焊接缺陷带来的安全隐患。针对不同作业地区的风载荷差异，结构计算时考虑了工作状态与非工作状态的两种风载荷组合，非工作状态下臂架仰至最大角度，配合回转机构的自由回转功能，让臂架可随风向自由转动，降低风载荷对塔身的倾覆力矩，提升设备在极端大风天气下的结构安全性。
