工业建筑内导轨式货物垂直装载提升架

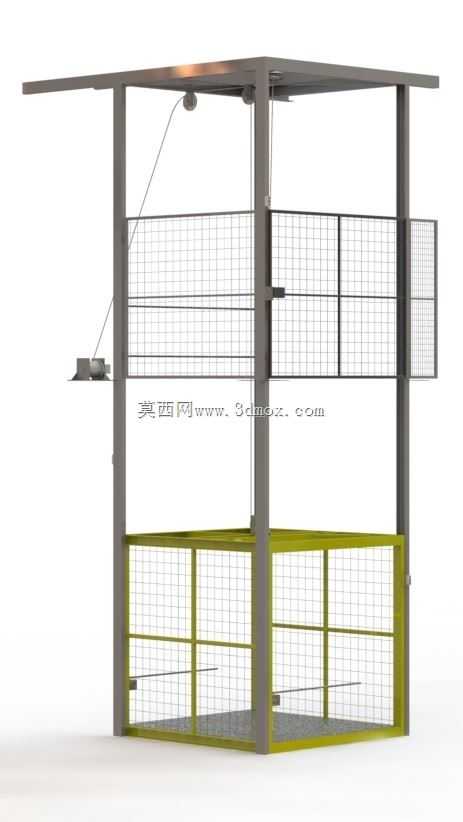

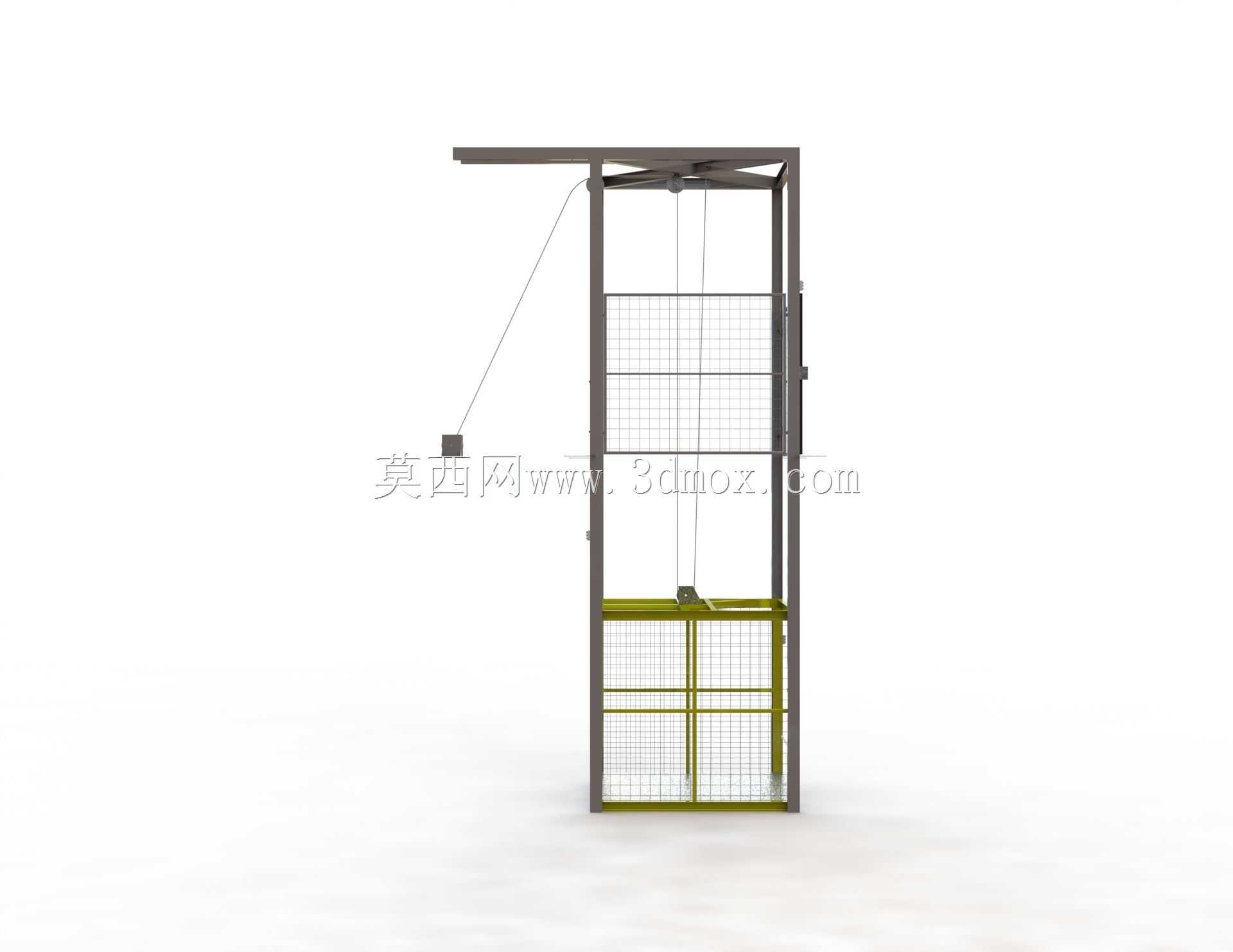

　　在多层工业厂房的内部物流转运场景中，不同楼层间的重型货物垂直转运一直是车间布局规划里的核心痛点——常规货梯需要占用独立的建筑井道，土建成本高且后期改造难度大，而简易电动葫芦吊运缺乏防护结构，作业过程中货物晃动坠落的安全风险极高，这款导轨式装载提升结构正是针对这类场景开发的专用转运设备。从安装边界来看，该设备总外廓尺寸为6600mm×2795mm×3700mm，采用侧墙固定导轨的安装形式，不需要额外开挖独立井道，仅需依托厂房现有墙体做导轨的锚固点，底部承载平台直接落在首层地面做承重处理，顶部框架延伸至上层楼层的卸货口位置，对于层高适配的老旧厂房改造、车间内部新增垂直转运点位的场景适配性极强，不需要对原有建筑结构做大规模改动，安装施工的周期和成本都远低于传统井道货梯。

　　从实际用途出发，这款设备的额定承载能力为1200kg，完全覆盖常规工业场景下整托原料、成品工件、工装夹具的转运重量需求，作业时可将首层堆放的货物平稳输送至上层作业面，也可反向将上层的加工余料、待检修设备转运至首层，打通楼层间的物流断点，避免人工搬运重型货物带来的职业伤害，也能替代传统叉车搭配坡道的转运模式，节省车间内的坡道占用空间。

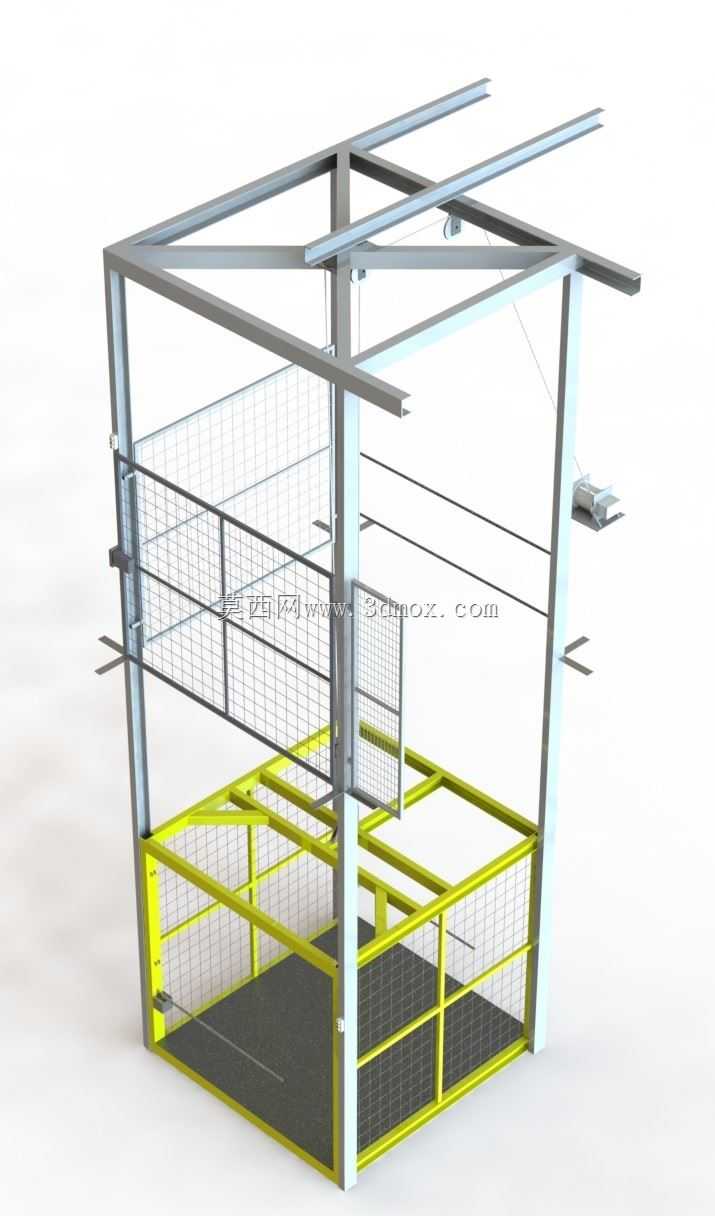

　　在功能特性的设计上，这款设备做了多重安全冗余设计：首先是全周防护结构，底部装载平台的四周设置了黄色喷塑的金属网状围栏，围栏高度符合工业安全防护标准，网格间隙控制在安全范围内，既可以避免作业人员意外踏入提升区域，也能防止平台上的货物在升降过程中滑落坠地；顶部的框架结构除了承载提升机构的安装基准外，也设置了上部防护网，避免上层作业面的杂物掉落至提升通道内。其次是控制逻辑的安全设计，设备支持远程控制操作，操作人员不需要站在提升平台旁近距离作业，可在视野良好的位置观察货物状态后发送升降指令，同时设备设置了多重限位机制，到达上下极限位置时会自动切断动力输出，避免冲顶或蹲底的故障发生，导轨与提升架体之间设置了防坠锁止机构，一旦提升牵引部件出现异常断裂，锁止机构会瞬间卡紧导轨，将架体牢牢固定在当前位置，杜绝坠落事故。

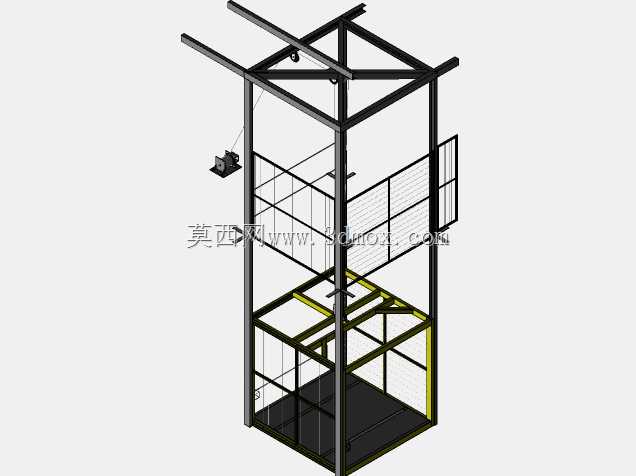

　　从设计思路的层面拆解，这款结构没有采用复杂的集成化设计，而是优先考虑工业场景下的可靠性与易维护性：主体承载框架采用标准型钢焊接成型，材料选型都是工业领域常用的型材规格，后期出现结构损伤时可快速替换同规格材料，不需要定制特殊截面的构件；导轨采用标准重型导轨组件，固定点沿墙体竖向均匀布置，每个锚固点都做了拉拔载荷校核，确保能承受满载升降时的侧向载荷与冲击载荷；提升机构布置在顶部框架的侧方位置，预留了足够的检修空间，日常维护时不需要拆解主体结构即可完成润滑、易损件更换等操作。围栏部分采用模块化网片设计，通过螺栓与框架主体连接，运输时可拆解为扁平组件，进场后再快速组装，能大幅降低运输成本与进场难度。

　　在实际布局应用时，需要注意设备的安装净空要求：除了设备本身的3700mm高度外，顶部需要预留足够的检修空间，首层与上层的卸货口位置需要与设备平台的停靠位置精准对齐，平台停靠后与楼层地面的高度差控制在极小范围内，方便手动液压车直接上下平台转运货物；设备周边需要划定安全警示区域，避免无关人员在设备运行时进入提升通道范围。不同于通用型的升降设备，这款结构的设计完全贴合工业厂房内部固定点位的垂直转运需求，没有多余的冗余功能，所有结构设计都围绕承载、安全、易维护三个核心点展开，对于机械加工车间、仓储类厂房、轻工生产车间的楼层间货物转运场景都有很高的适配价值，建模过程中对型钢节点、导轨连接结构、防护围栏安装方式、提升机构固定位都做了1:1的还原，可直接作为同类设备设计的参考蓝本，也可根据实际现场的层高、承载需求调整对应构件的规格参数，快速衍生出适配不同场景的定制化方案。
