分体式双风机工业冷却单元结构设计

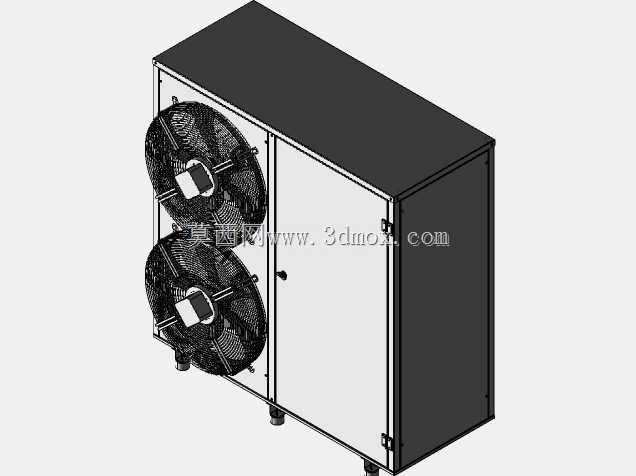

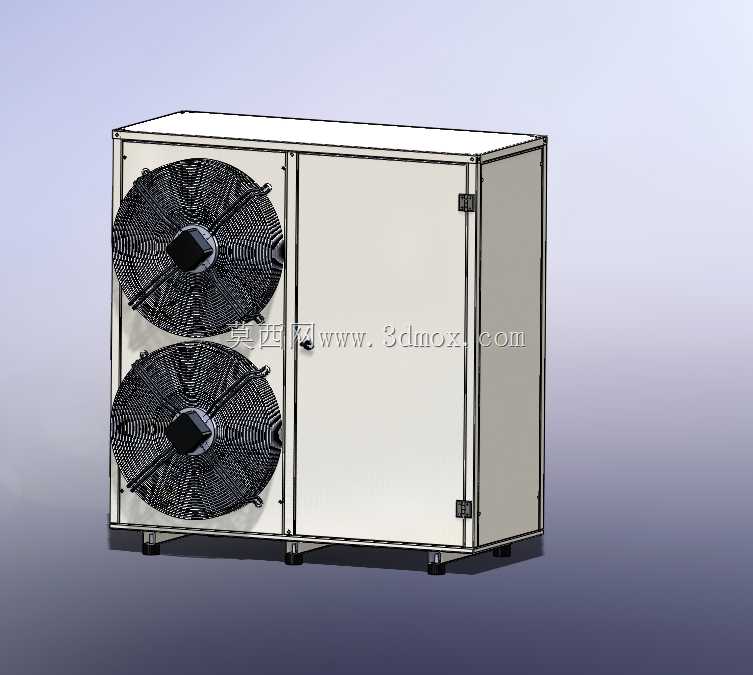

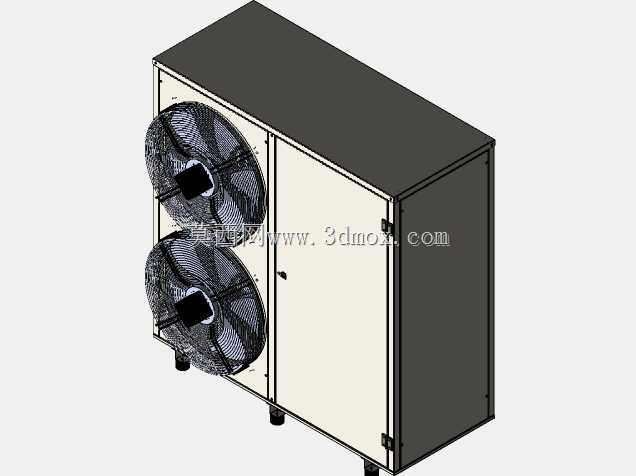

这款分体式冷却单元主要面向工业生产场景中的温控换热需求，可广泛配套应用于冷链仓储外围制冷、工业生产线工艺冷却、中小型商用中央空调外机换热、工业设备循环油冷却等场景，作为整套制冷系统的室外侧换热核心单元，承担着将制冷回路携带的热量通过强制风冷方式散发到外界环境中的核心作用，保障整套制冷回路的压力、温度参数稳定在合理运行区间。从功能特性来看，该单元采用双轴流风机上下堆叠的布局设计，相比同换热能力的单风机结构，能够在相同安装投影面积下提升约百分之四十的通风量，同时上下分布的风机可以覆盖整个换热翅片区域，避免单风机布局下翅片边缘区域换热效率不足的问题，设备左侧为风机安装腔，内置两个大直径低转速轴流风机，运行时噪音更低，大风量能够快速带走换热翅片上的热量；右侧为独立的密封腔体，可内置制冷压缩机、储液罐、管路阀件、电气控制元件等核心部件，腔体采用全密封钣金结构设计，能够有效阻挡户外雨水、粉尘进入内部，适配户外露天安装的使用需求。从设计思路来看，整体采用模块化拼装的钣金结构，框架采用加厚镀锌钢板折弯成型，通过螺栓拼接组装，无需复杂焊接工艺，既能够保障整体结构强度，也方便生产环节的组装调试，以及后期运维过程中的部件拆卸更换；门板采用内嵌式密封结构，边缘粘贴发泡密封胶条，闭合后能够达到IP54级别的防护等级，适配户外复杂工况使用；设备底部设计有四个可调式支撑脚，可根据安装地面的平整度调整高度，避免设备放置不稳产生运行震动，同时支撑脚将设备主体抬离地面，防止地面积水浸泡设备底部钣金造成锈蚀。从安装边界来看，该设备整体为长方体立式结构，安装时需要在设备左侧预留不小于八十厘米的通风检修空间，保障风机进风通畅，同时方便后期对风机部件进行检修更换；设备右侧需要预留不小于六十厘米的操作空间，方便开启门板对内部阀件、电气元件进行调试维护；设备顶部需要预留不小于五十厘米的散热空间，避免热风回流影响换热效率；设备背部距离墙面需要预留不小于三十厘米的出风导流空间，保障换热后的热风能够顺利排出，不会在设备背部形成涡流。整体结构设计兼顾了换热效率、安装便捷性、运维便利性与户外工况适配性，钣金折弯处均做了圆角钝化处理，避免生产安装过程中划伤操作人员，管路走线位置预留了标准的穿线孔与管路接头安装位，可根据不同的制冷量需求匹配不同规格的压缩机与换热翅片，适配多场景的冷却需求。
