四吨容量立式储料钢筒仓结构设计

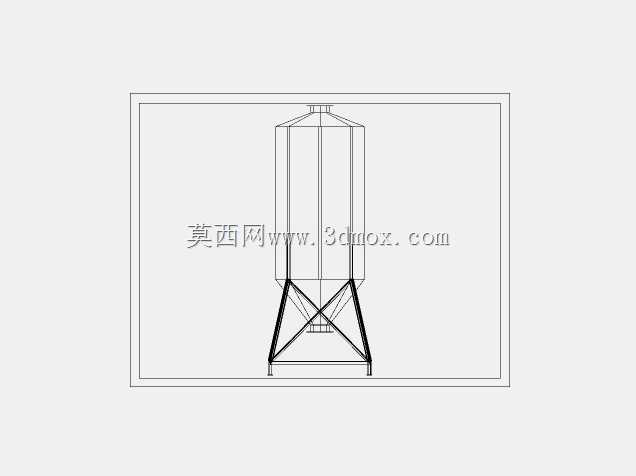

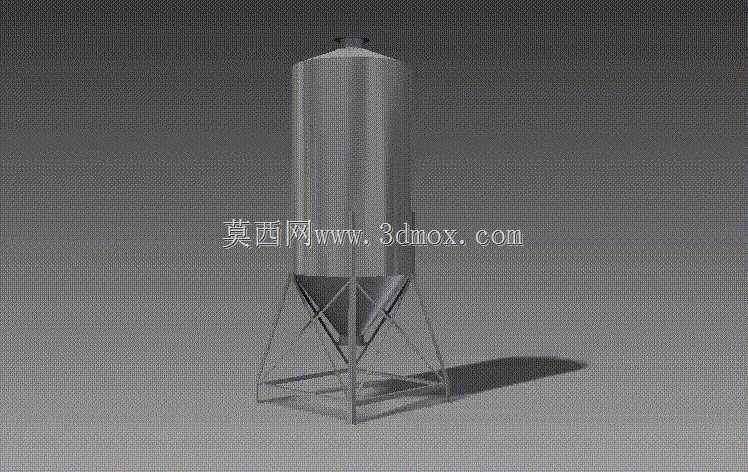

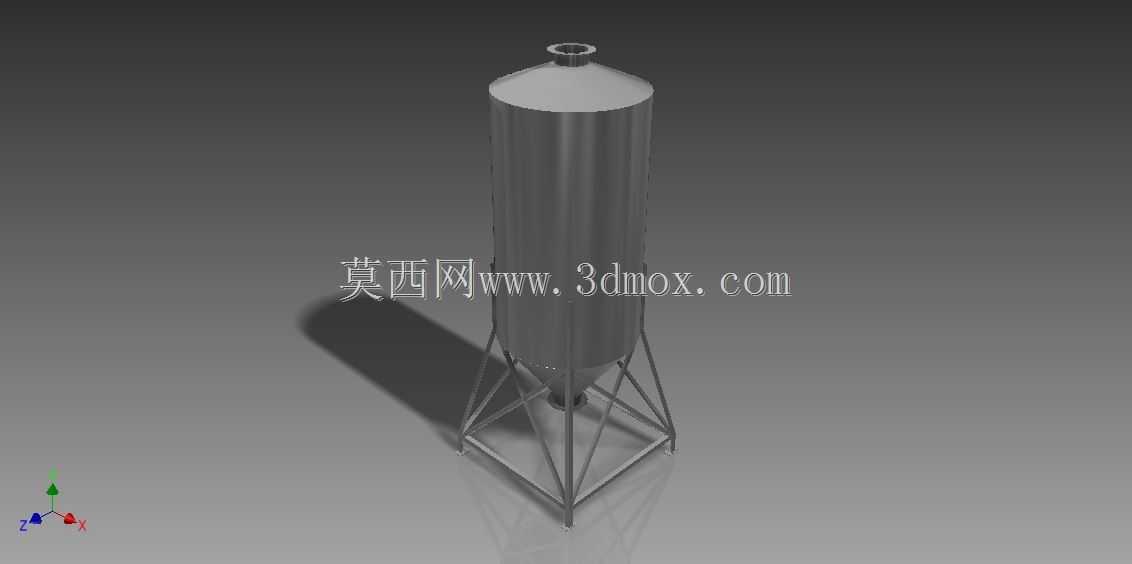

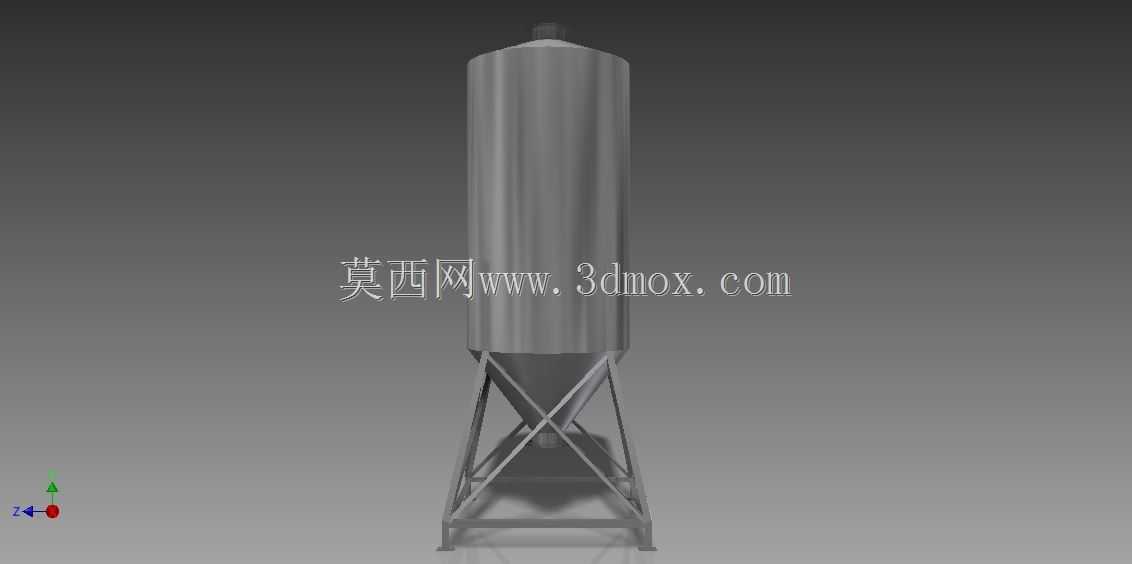

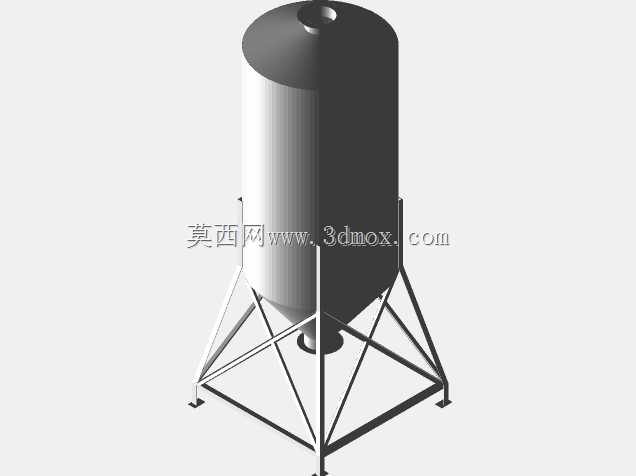

这款立式钢制储料筒仓主要面向散状物料的中转存储场景，在塑料加工、粮食加工、建材散料储运、小型矿山散料暂存等生产环节中，承担原料缓存、定量供料前置存储的核心作用，能够衔接上游来料输送与下游定量投料工序，避免生产流程因来料节奏波动出现断料或堆料问题。筒仓整体采用立式锥底结构设计，上部为等直径圆柱形仓体，能够最大化利用竖向安装空间，在有限的占地范围内实现4000kg的额定存储容量，相比卧式储料结构，竖向布局能够大幅减少生产车间的平面占地，适配厂房内部层高充足但平面工位紧张的布局需求。下部采用大倾角锥形料斗设计，锥角角度经过物料安息角校核，能够保证塑料粒子、破碎矿石、粮食颗粒等流动性较好的散状物料依靠自重顺利下滑出料，避免物料在仓内角部堆积架桥，减少人工清仓的作业频次。仓体外部配套三角形截面的型钢支撑框架，框架底部采用方形落地支座结构，能够将仓体满载时的整体重量均匀传递到安装地面，支撑结构的斜向拉筋设计能够抵消物料入仓时的侧向冲击力，提升满载状态下的结构稳定性，避免仓体出现侧倾风险。设计过程中，仓体壁厚根据散料的侧压力分布做了梯度匹配，上部仓壁承受物料侧压力较小，采用适中壁厚即可满足强度要求，下部锥段靠近出料口位置物料堆积压力更大，对应做了局部结构加强，在控制整体自重的前提下保证结构强度冗余。仓顶设置封闭端盖与进料接口，能够对接气力输送管道或者皮带输送机的来料端，避免存储过程中物料洒落或者外界粉尘进入仓内污染原料，锥底最下端预留标准出料接口，可直接对接螺旋喂料机、重力卸料阀等下游供料设备，无需额外做接口改装。安装时仅需要将底部方形支座与地面预埋螺栓做紧固连接，即可完成设备固定，仓体侧面预留有料位计安装位，可根据生产需求加装高低料位检测装置，实现进料、储料、出料环节的自动化联动，适配连续化生产的作业需求。整体结构没有复杂的运动部件，日常仅需要检查支撑结构的连接紧固状态、仓壁磨损情况即可，维护成本极低，能够长期稳定在生产现场承担散料存储功能。
