超声波焊接工位降噪隔音防护装置

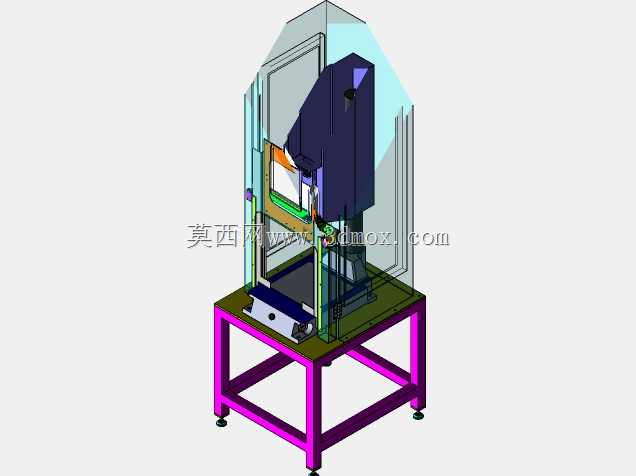

在塑料零部件焊接加工的生产场景中，超声波焊接设备依靠高频振动传递能量实现工件熔接，作业过程中会产生高分贝的高频刺耳噪音，长期暴露在这类噪音环境中不仅会损伤作业人员的听觉系统，不符合工业生产职业健康防护的相关要求，也会干扰车间内其他工位的正常作业秩序，这款隔音防护装置正是针对这类焊接工位的痛点开发的配套防护结构。该装置直接配套安装在立式超声波焊接设备的外围，整体采用方管焊接成型的落地式机架作为承载基础，机架底部配置可调式支撑脚杯，可根据车间地面的平整度灵活调整装置的水平度，避免设备运行振动带来的结构偏移，机架的支撑框架预留了与原有超声波焊接设备底座的安装孔位，可直接与现有焊接设备的基座完成固定连接，不需要对原有焊接设备做大规模改造，适配多数常规立式超声波焊接机的安装尺寸。装置的防护围挡部分采用透明硬质防护板材作为主体围护结构，既可以完全阻隔焊接过程中噪音的向外传播，实现作业区域的噪音衰减，将工位周边的噪音值降低至职业健康要求的安全区间内，又不会遮挡作业人员的操作视线，方便操作人员实时观察焊接头的对位状态、工件的放置位置以及焊接全过程的作业状态，及时处理焊接过程中出现的工件偏移、熔接异常等问题。防护围挡采用可拆卸的拼接式安装结构，在设备需要更换焊接模具、维护焊头或者清理作业区域杂物时，可以快速拆卸对应位置的防护板，不需要整体拆除防护结构，大幅降低日常维护的操作难度。装置的顶部完全覆盖焊接作业的上半区域，与焊头的升降行程预留了足够的安全间隙，不会干涉焊头的正常升降动作，围挡的下部与机架台面紧密贴合，避免噪音从下部缝隙向外泄露，同时在工件取放的操作侧预留了符合人体操作高度的作业开口，方便操作人员上下料，开口位置也做了对应的隔音密封处理，兼顾操作便利性与隔音效果。在设计过程中充分考虑了生产现场的实际使用需求，整体结构没有多余的冗余设计，所有结构件都采用工业场景常用的标准型材与板材，加工制作成本可控，整体外形方正紧凑，不会占用过多的车间生产空间，安装后可以直接嵌入现有焊接生产线的工位布局中，既可以作为独立焊接工位的降噪防护使用，也可以多台并排布置组成自动化焊接生产线的隔音作业单元，除了降噪功能之外，透明防护围挡还可以起到安全防护的作用，避免焊接过程中可能出现的工件飞溅、焊头误动作带来的安全隐患，为作业人员提供多重安全保障。
