多尺寸板材自动切割送料机架结构

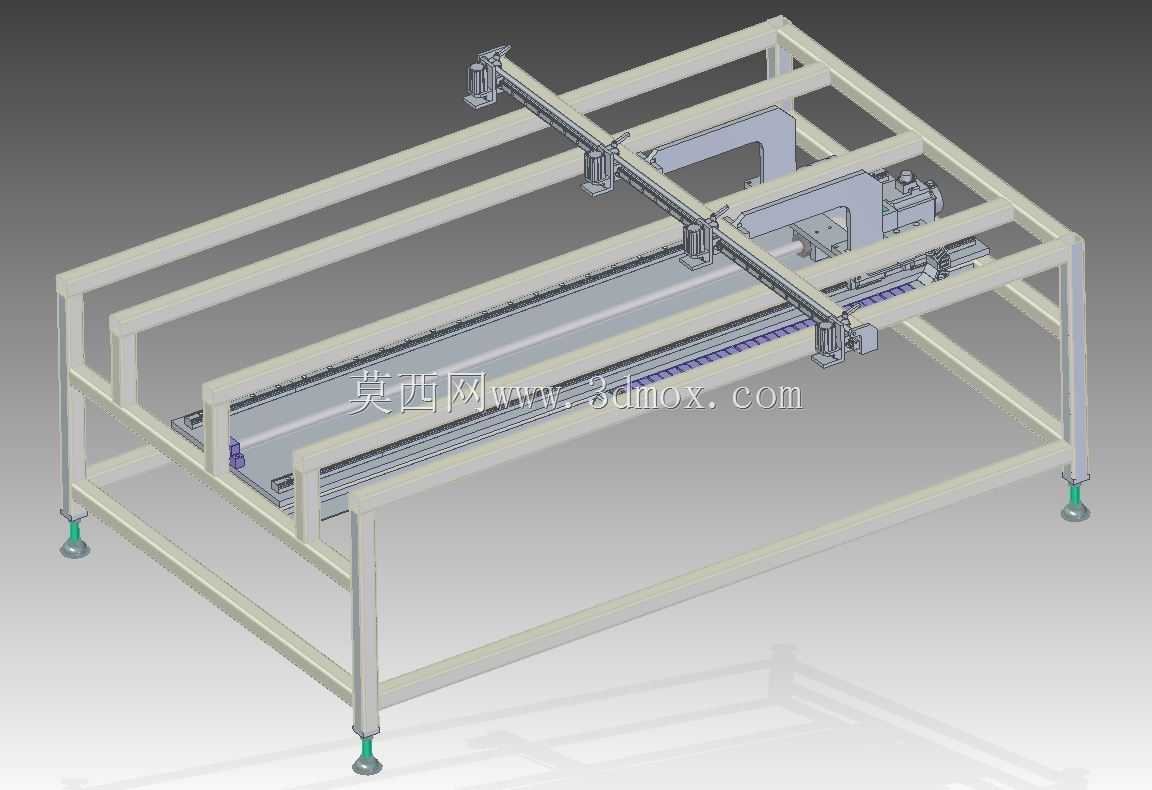

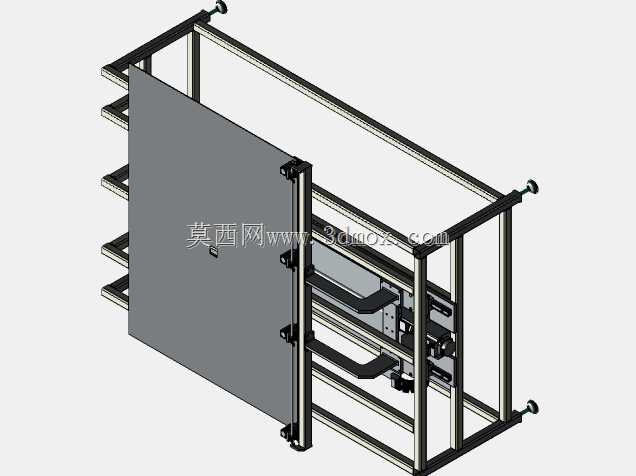

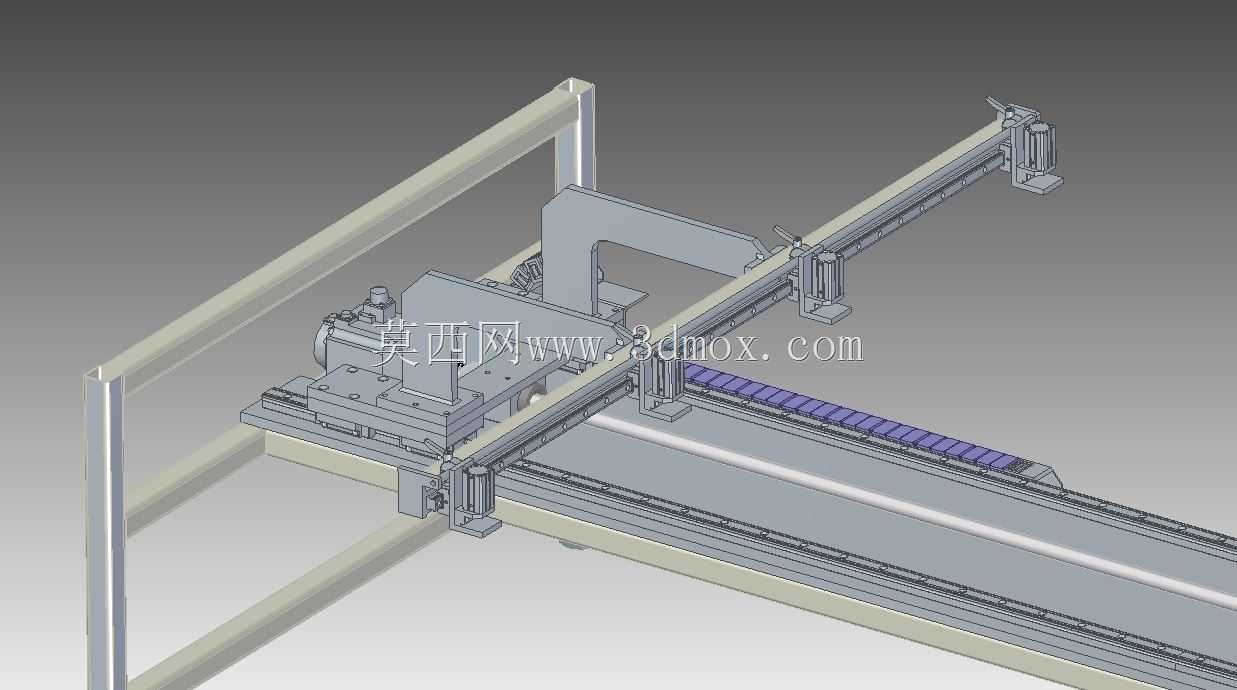

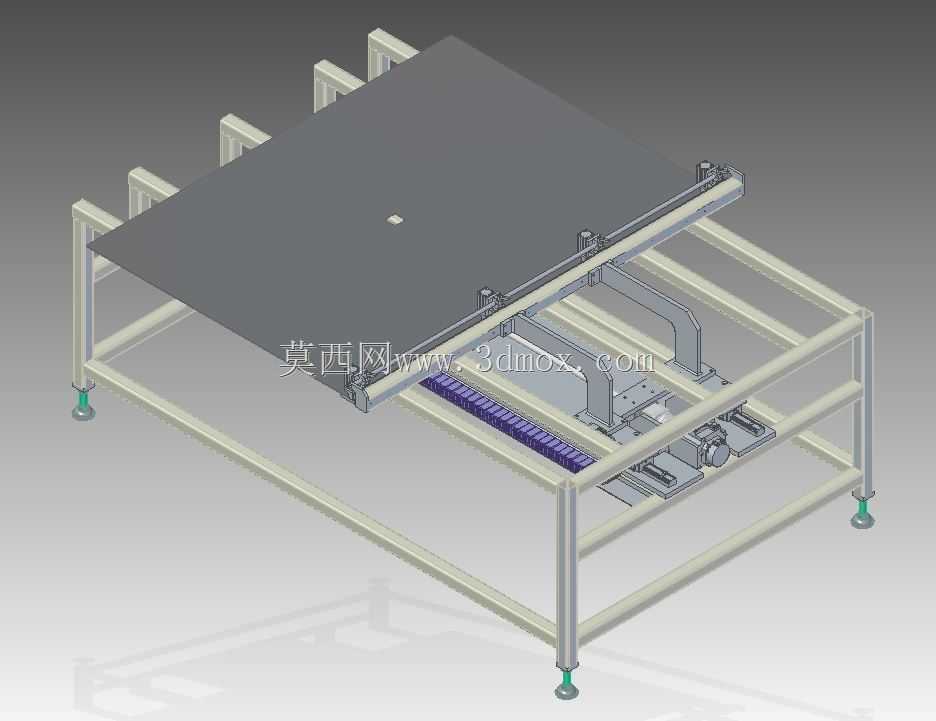

这款多尺寸切割自动送料板片设备，主要面向板材加工生产场景，适配金属薄板、装饰板材、复合板材等多种板状物料的上料输送工序，常配套剪板机、等离子切割机、激光切割机等裁切设备使用，可替代传统人工托料、对位的作业模式，大幅降低板材加工过程中的人工劳动强度，减少人工送料带来的对位偏差、安全隐患等问题，在钣金加工、全屋定制板材生产、广告标识制作、五金件裁切等生产场景中都能适配使用。设备整体采用框架式焊接机架结构，主体承托框架采用标准矩形钢管焊接成型，底部配置可调式支撑脚杯，可根据车间地面平整度调整机架水平度，避免长跨度机架出现形变影响送料精度，机架整体的长宽尺寸可适配常规幅面的板材加工需求，横向跨距覆盖主流板材的标准宽度，纵向输送长度可根据加工工位的排布预留足够的进料、出料缓冲空间，安装时仅需将机架与配套裁切设备的进料端对齐固定，调整好输送平面与裁切工作台的高度差即可完成部署，无需复杂的地基施工。设备的送料执行部分采用双横梁移动式夹持结构，横梁沿机架两侧的直线导轨做纵向往复移动，导轨配套密封式防护结构，可阻挡板材加工产生的碎屑、粉尘进入导轨副，延长滑动部件的使用寿命，夹持端可根据板材的厚度、材质调整夹持压力，避免夹伤板材表面或出现夹持打滑的问题，同时横梁上的夹持座可沿横向导轨调整间距，适配不同宽度尺寸的板材送料需求，无需额外更换工装夹具即可完成多规格板材的快速切换。设备的设计过程中充分考虑了板材送料的对位精度需求，整体框架焊接后做时效处理消除焊接应力，再进行导轨安装面的精加工，保证两侧导轨的平行度与平面度，避免移动过程中出现卡滞、偏移的问题，输送路径上设置有多组辅助承托辊，承托辊的顶面与输送平面保持齐平，可减少长尺寸板材输送过程中的下垂形变，保证送料位置的准确性，设备的走线全部沿框架内部的线槽排布，外部无裸露管线，既可以避免加工过程中碎屑刮擦损坏管线，也能让设备整体外观更加整洁规整，减少日常清洁维护的工作量。
