隧道式连续工业清洗设备结构设计

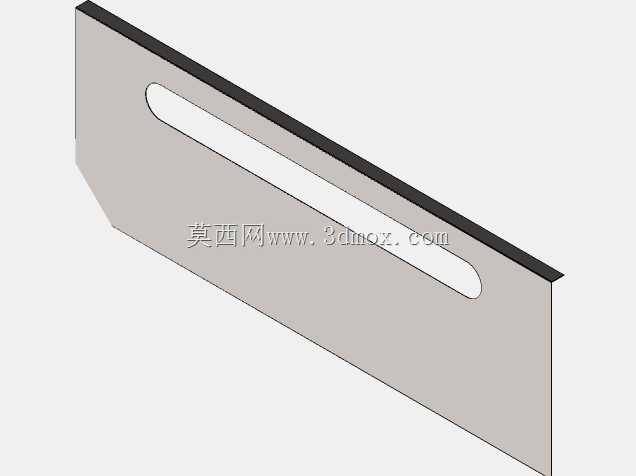

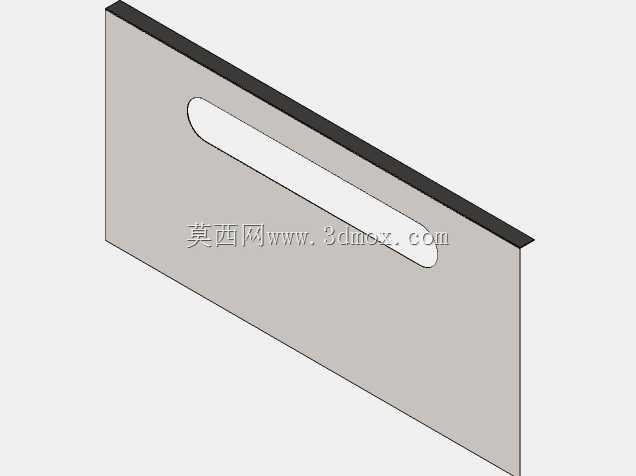

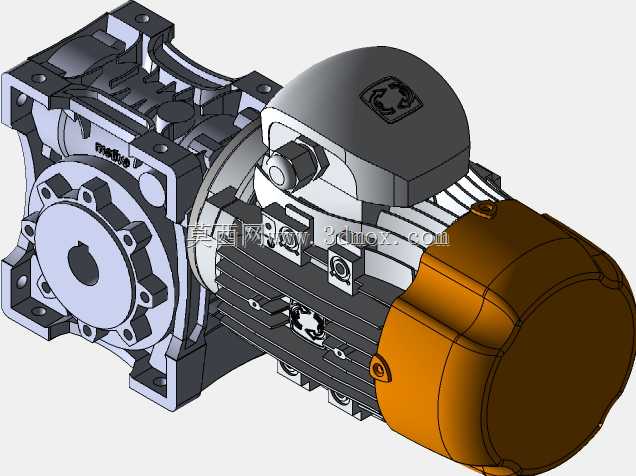

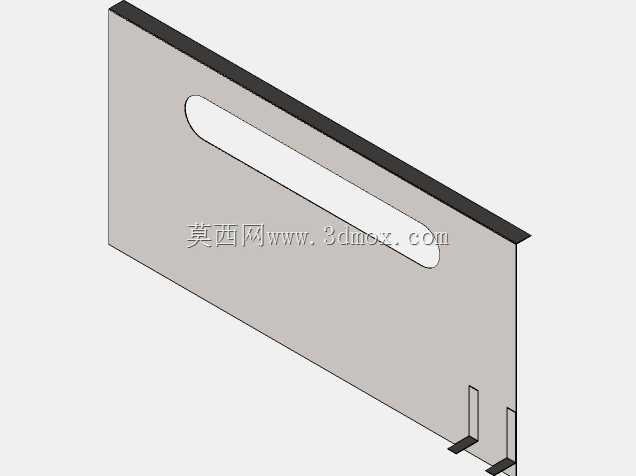

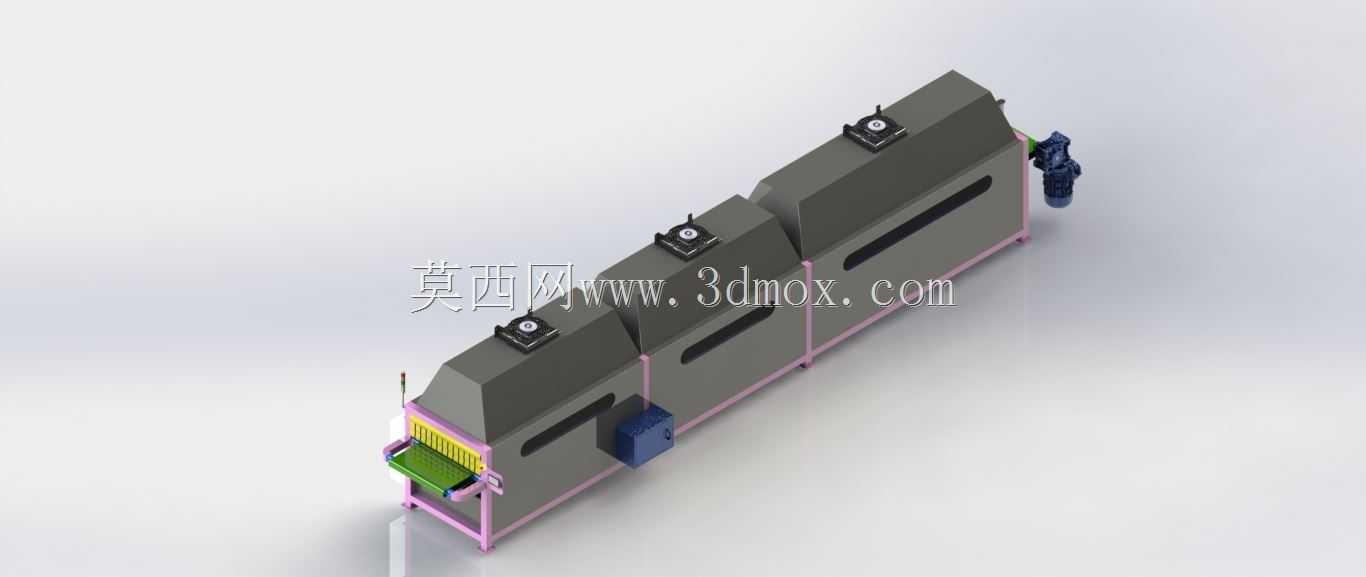

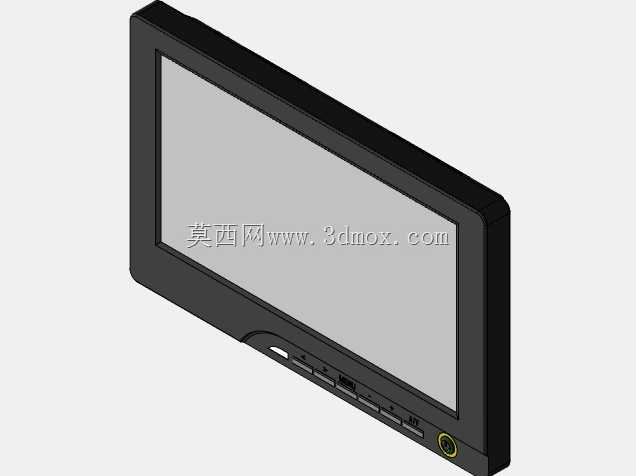

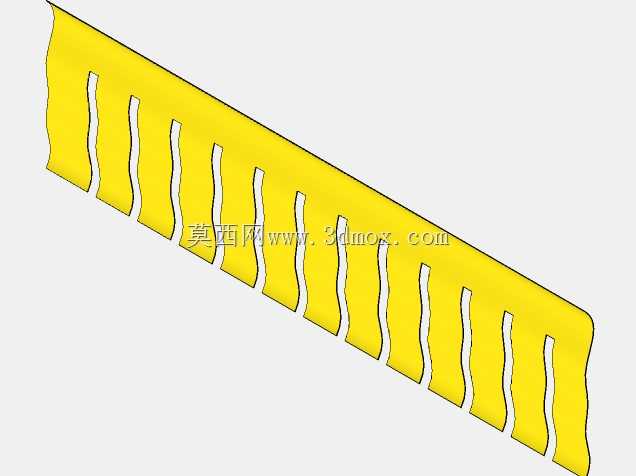

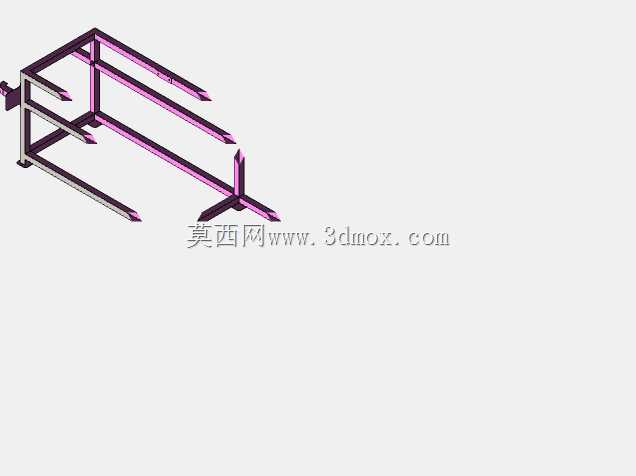

这款隧道式连续清洗设备主要面向工业零部件批量表面处理场景，可广泛适配五金冲压件、机加工成品、注塑包覆件等多类工件的除油、除屑、除尘清洗工序，常布置在精加工产线末端、表面喷涂前处理工段、装配工序前置环节，能够匹配连续化生产节拍，替代传统人工槽洗的低效作业模式，大幅降低清洗工序的人力投入与作业强度。设备整体采用长条形隧道贯通式结构，进料端设置可调式工件输送托架，可根据待清洗工件的外形尺寸调整托架间距与进料高度，适配不同规格的篮具或直接承载工件进入清洗腔室；腔体内部沿工件行进方向依次排布多组喷淋单元、风切吹嘴与干燥模块，可根据工艺需求选配碱液喷淋、清水漂洗、热风干燥等功能段，各功能段之间设置挡液帘与隔腔结构，避免不同工序的液体串流影响清洗效果。设备顶部均匀布置多组观察检修口与排气接口，可外接厂区废气收集管路，及时排出清洗过程中产生的水雾与挥发性气体，维持车间作业环境整洁；侧面预留维护门与管路接驳口，方便日常更换喷嘴、清理滤网与检修内部输送结构，设备底部设置可调式支撑脚，可根据厂区地面平整度调整设备水平度，保障输送链条运行平稳无卡滞。从设计思路来看，这款设备采用模块化分段设计思路，各功能段可独立拆分运输与现场拼接，用户可根据自身产能需求与工艺要求增减功能段长度，无需重新设计整体机架结构；机架主体采用标准型材拼接成型，外部护板采用可拆卸式钣金结构，既保证整体结构强度，又能降低后期维护的拆装难度；输送系统采用双侧链条传动结构，传动平稳承载力强，可适配最大单批次百余公斤的工件连续输送，设备整体安装边界预留充足的操作与维护空间，进料端与出料端可直接对接厂区现有输送线，实现全流程自动化流转无需人工转序。设备的电气控制模块集成在侧置的电控箱内，可实现输送速度、喷淋压力、干燥温度的多档位调节，能够针对不同油污程度、不同材质的工件匹配对应的清洗参数，避免清洗力不足导致的清洁度不达标，或是参数过高造成的工件表面损伤问题。
