撬装式耐驰泵药剂投加混合装置

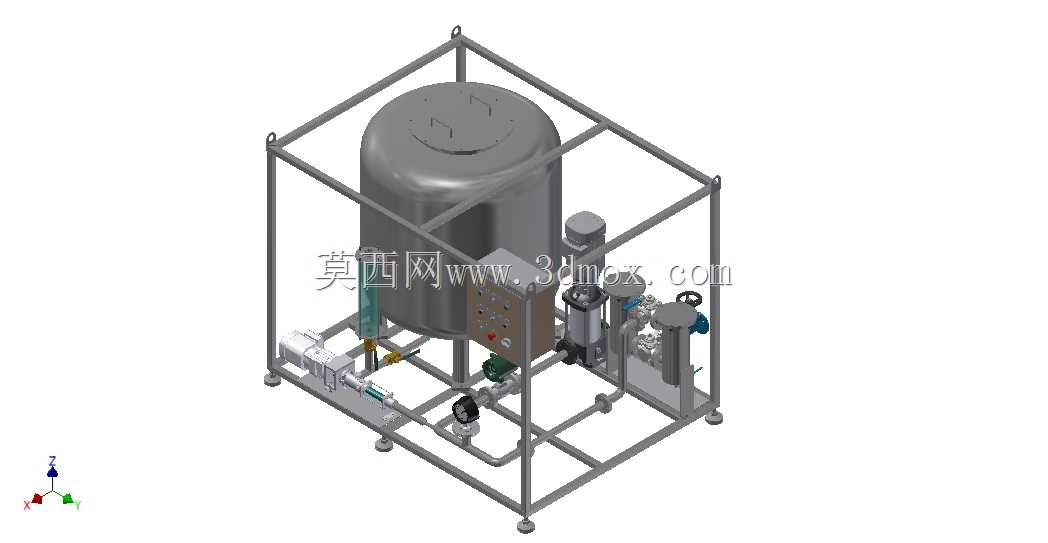

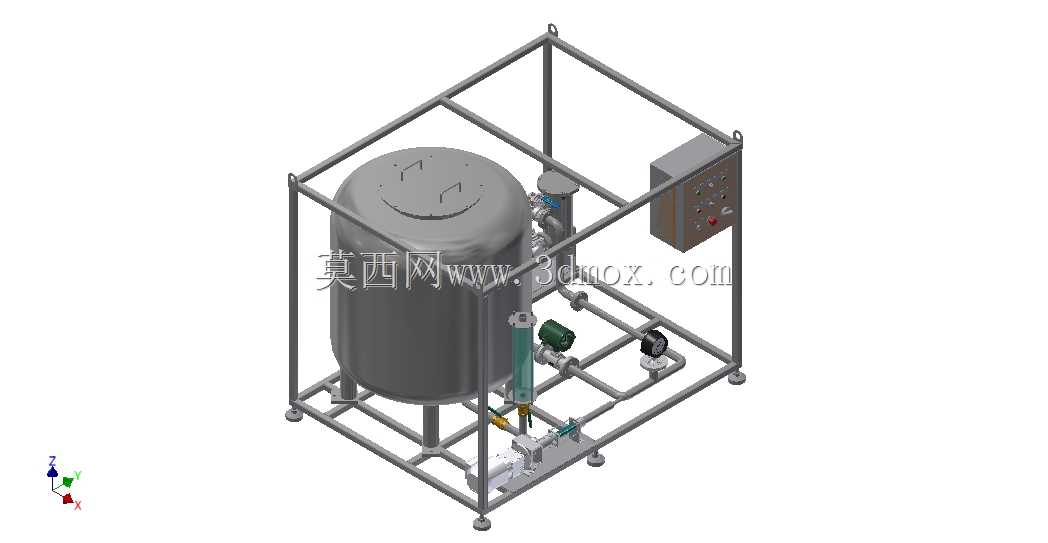

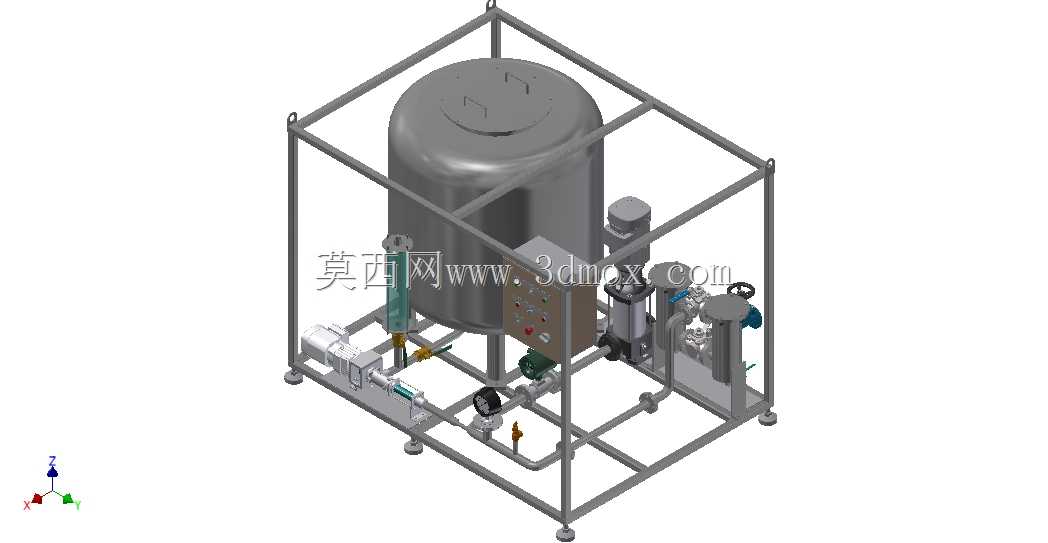

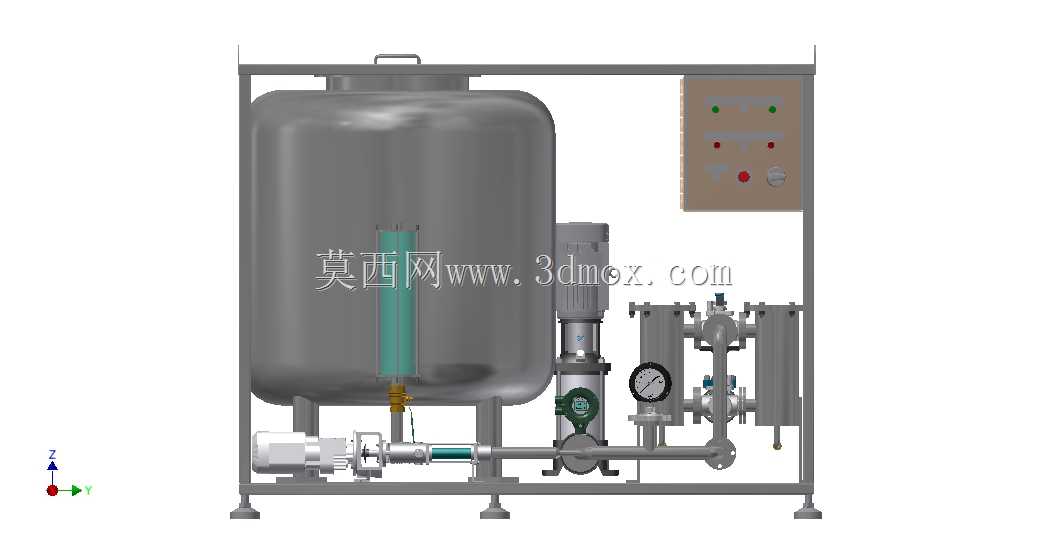

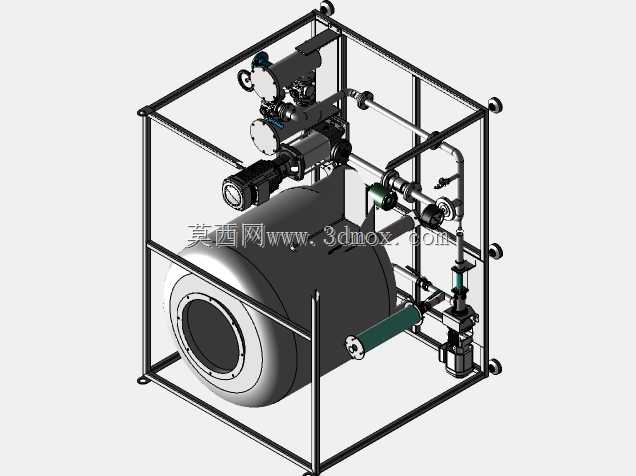

该套撬装集成式药剂投加混合装置，主要面向水处理、化工制程、食品饮料加工、市政给排水等行业的药剂精准投加工序场景，可独立完成药剂存储、定量输送、在线混合的全流程作业，无需额外搭建分散的管路与支架系统，能够直接对接现场主工艺管线快速投用，大幅缩减现场安装施工的周期与成本。整套装置采用方管焊接成型的一体式撬装框架作为承载主体，框架做了圆角与吊装吊点设计，既满足车间内组装调试后整体转运的吊装需求，也适配现场狭小空间的就位安装，底部预留的可调支脚可根据地面平整度调整设备水平度，避免管路因设备倾斜产生应力变形，整体安装边界紧凑，无需额外砌筑设备基础，仅需对接进料、出料以及电控接口即可完成部署。装置核心储液单元采用立式承压储药罐，罐体顶部开设带快开结构的人孔与加料口，方便日常药剂补充与内部清洁维护，罐体侧壁预留液位检测接口，可实时反馈罐内药剂存量，避免药剂投空导致的工艺断料问题。药剂输送单元搭载耐驰NEMO系列螺杆泵，该类泵体具备输送流量稳定、无脉动剪切的特性，可适配高粘度药剂、含微小固体颗粒的混悬药剂的精准输送，泵出口管路配置了流量调节阀、压力检测仪表与止回结构，可根据工艺需求精准调节投加流量，同时防止主工艺管线内的介质倒灌进入储药罐污染药剂。混合单元采用管道式静态混合器，无需额外配置搅拌动力部件，依靠内部特殊结构的混合单元让药剂与主流体在管路流动过程中完成充分剪切、分散、混合，相比传统带搅拌的混合罐，具备混合效率高、占地面积小、无动部件免维护的优势。整套装置的电控单元集成在撬体侧部的防水电控箱内，可实现泵体启停控制、流量参数调节、故障报警提示等功能，所有管路、阀门、仪表均沿撬装框架有序排布，预留了充足的操作维护空间，日常巡检时可快速观察仪表读数、操作阀门，后期维护更换部件也无需拆解整体结构。设计过程中充分考虑了不同工况的适配性，过流部件可根据药剂腐蚀特性更换对应材质，框架表面做了重防腐涂装处理，可适配户外、高湿度等相对恶劣的安装环境，整体结构兼顾了运行稳定性与维护便捷性，能够长期连续稳定完成药剂投加混合作业，保障后端工艺的处理效果稳定达标。
