纸箱码垛用三轴笛卡尔桁架机械手

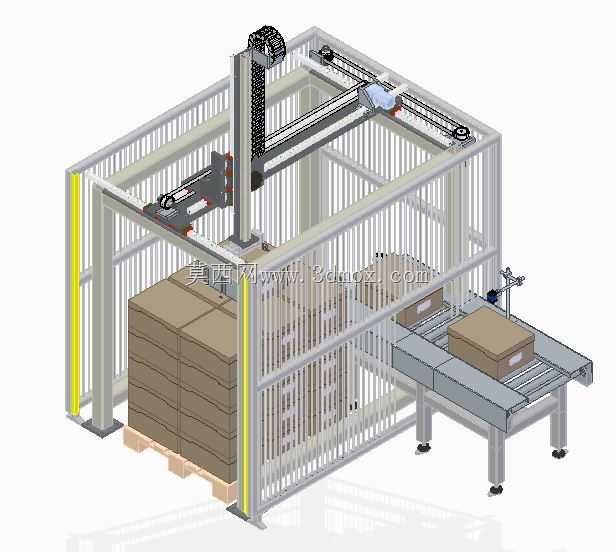

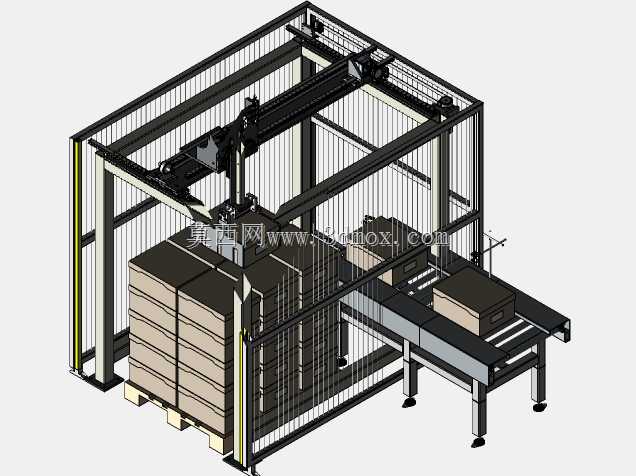

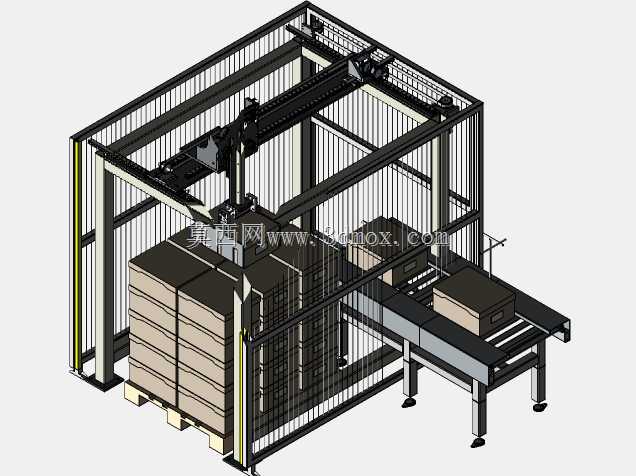

该设备主要应用于包装物流、快消品生产、仓储转运等场景的末端包装工序，针对规整纸箱类包装物完成自动码垛作业，可对接前端装箱、封箱生产线的滚筒输送线，将输送到位的成品纸箱按照预设垛型整齐堆叠到木质托盘上，替代人工完成重复性高、劳动强度大的码垛工作，适配日化、食品、医药、家电配件等多个行业的纸箱包装后段码垛需求，能够适配常规尺寸的瓦楞纸箱堆垛作业，可根据产线节拍调整运行速度，匹配不同产能的生产线需求。设备采用三轴笛卡尔龙门桁架结构设计，整体外围设置安全防护围栏，围栏带有安全警示标识，可将设备运动区域与人员作业区域物理隔离，避免运行过程中人员误入造成安全隐患，围栏侧面预留输送线对接开口，方便前端输送线伸入设备作业区域完成纸箱上料。三个运动轴均采用伺服电机驱动，搭配线性导轨与传动组件实现X、Y、Z三个方向的精准直线运动，Z轴末端配置纸箱拾取机构，可稳定抓取输送线上定位完成的纸箱，按照预先设定的码垛路径移动到托盘上方，逐层完成纸箱的整齐摆放，码垛过程中可根据纸箱尺寸、托盘规格灵活调整每层摆放数量与堆叠层数，码放完成的垛型整齐规整，方便后续叉车转运与仓储堆存。设计过程中充分考虑设备的安装边界与运行空间，整体桁架采用落地式安装结构，四个支撑立柱直接固定于车间地面，无需额外搭建高架平台，安装时需预留对应长宽高的作业空间，同时预留设备维护的操作空间，输送线对接高度可根据前端产线的高度进行适配调整，确保纸箱能够顺畅从输送线过渡到拾取工位。设备整体结构紧凑，运动路径经过优化，运行过程平稳无明显冲击，可长时间连续稳定运行，能够有效降低人工码垛的劳动强度，提升后段包装工序的自动化水平，减少人工操作带来的码垛不齐、堆垛歪斜等问题，提升仓储转运环节的垛型稳定性。
