工业控制用带灯矩形按钮开关结构设计

　　这款带灯矩形按钮开关，是工业控制回路里最常见的人机交互操作部件，日常在生产线控制柜、机床操作面板、自动化设备启停工位、电力配电盘的操作面都能见到它的身影，主要承担回路通断信号触发、设备状态切换、功能指令输入的作用，操作人员通过按压按键帽，就能完成设备启动、停止、复位、模式切换等各类操作，带灯的设计可以直接通过按键面的光源反馈当前回路的通断状态，不需要额外搭配状态指示灯，能有效压缩操作面板的安装空间，减少面板开孔数量。

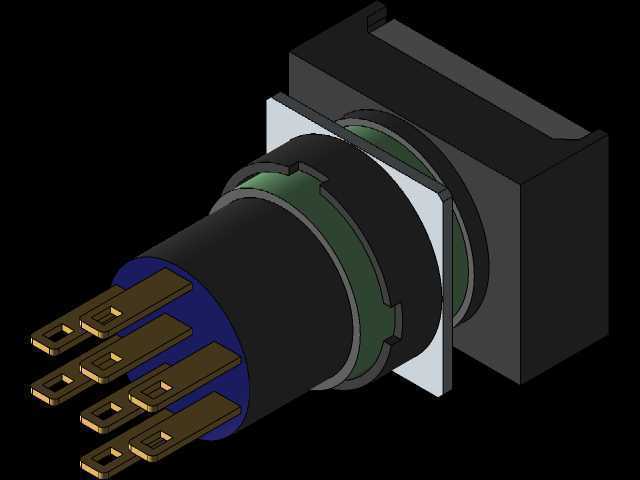

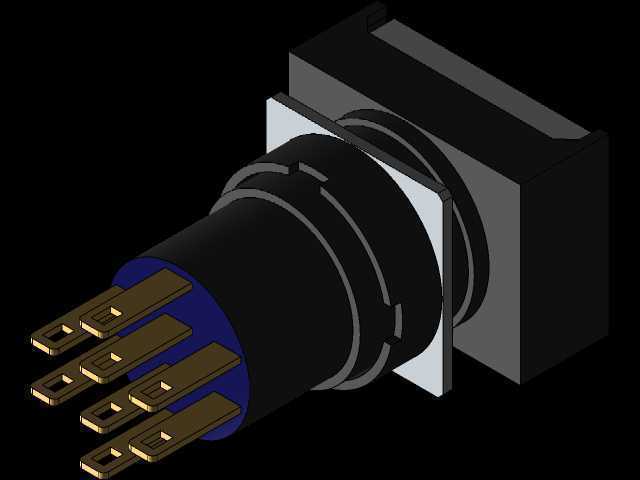

　　从结构设计逻辑来看，这款按钮采用了行业通用的卡装式安装结构，下部的圆柱形壳体是标准的安装适配段，适配工业控制柜常用的22mm标准面板开孔，安装时只需要将按钮主体从面板正面插入开孔，在面板背面旋紧配套的锁紧螺母就能完成固定，不需要额外的螺丝紧固，安装效率很高，也方便后期维护更换。上部的操作按键采用矩形设计，相比圆形按钮有更大的按压接触面积，操作人员戴劳保手套操作时也能准确触发，不会出现按偏、按空的情况，按键表面做了分色处理，红色的透光区域是状态显示区，下方的白色区域可以粘贴功能标识标签，方便操作人员快速识别按钮对应的功能。

　　按键的触发结构采用了自复位式的弹性触桥设计，正常状态下按键在内部弹簧的作用下保持在上位，触点处于常开或者常闭的初始状态，当施加按压力度达到额定动作值时，触桥滑动切换触点状态，输出对应的电信号，松开后按键自动回弹复位，触点回到初始状态，这种结构的动作行程大概在3-5mm，操作手感清晰，有明确的动作反馈点，能避免误触发。下部的接线端采用插片式接线结构，是工业电气元件常用的6.3mm标准插片，适配常规的冷压接线端子，接线时只需要将压好端子的导线直接插在插片上就能完成连接，不需要螺丝紧固，接线效率高，接触可靠性也能满足工业环境的使用要求，多组插片的布局分别对应常开、常闭触点以及灯源的供电回路，不同回路之间做了绝缘隔离，避免出现短路问题。

　　在安装边界的设计上，这款按钮的面板以上部分的突出高度控制在15mm以内，不会因为突出过高在设备搬运、操作过程中被意外磕碰触发，面板以下的壳体长度控制在30mm左右，适配厚度1-5mm的各类钢制、塑料控制柜面板，不会因为壳体过长和柜内的线槽、其他电气元件产生干涉。按键的操作力设置在3-5N之间，既不会因为力度太轻容易被误碰，也不会因为力度太大导致长时间操作疲劳，内部的触点采用银合金材质，额定负载下的电气寿命可以达到10万次以上，机械寿命能达到100万次，能满足工业现场高频操作的使用需求。

　　灯源部分的设计集成在按键内部，采用低功耗的LED发光元件，发光均匀，从按键正面的红色透光区可以清晰看到亮灭状态，灯源的供电回路和按钮的触点回路独立设置，可以根据实际使用需求接成按钮触发时点亮、常亮显示电源状态、故障状态点亮等不同的接线方式，适配不同的设备状态指示需求。整个按钮的外壳采用阻燃级的工程塑料材质，耐温范围在-25℃到70℃之间，能适应工业车间的常规温度环境，外壳的防护等级达到IP65，面板正面可以防止喷水、粉尘进入内部，适合在有少量粉尘、溅水的生产车间环境使用，不需要额外加装防护套。

　　在实际选型使用的时候，需要注意这款按钮的触点额定负载，常规应用在AC220V 5A以下的控制回路中，如果是直流回路需要按照降容系数选择对应的触点容量，接线的时候要注意区分触点引脚和灯源引脚，避免接错导致功能异常，安装的时候要保证开孔边缘光滑，没有毛刺，避免锁紧的时候划伤按钮外壳影响防护性能，日常维护的时候只需要定期清理按键表面的油污、粉尘，检查接线端子有没有松动就可以，不需要额外的润滑保养。
