电气输入输出装配单元结构设计

　　这套电气输入输出装配单元，主要面向工业自动化产线的电控系统集成场景，在各类离散制造产线、过程控制站点、自动化专机的控制柜内部都有广泛适配空间，承担现场侧传感信号、执行器控制信号与主控PLC之间的中转衔接作用，是分布式IO架构里不可或缺的现场层硬件载体。从实际使用场景来看，这类装配单元通常安装在控制柜内的标准DIN导轨上，紧邻现场接线端子排布置，能够大幅缩短现场线缆的走线长度，减少信号传输过程中的干扰压降，同时也方便后期运维人员快速排查接线故障，不需要在主控柜的密集端子堆里逐一核对线号。

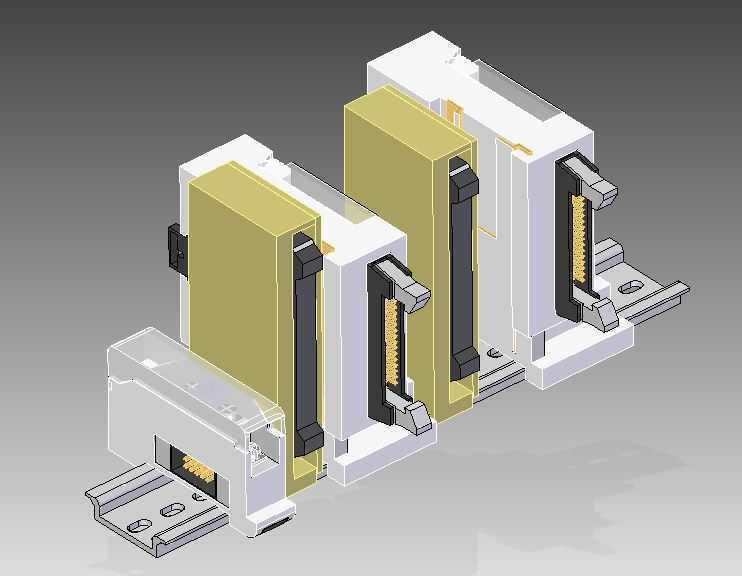

　　从功能特性上看，该单元采用模块化堆叠设计思路，单组基座可以根据实际IO点位需求拼接不同数量的输入、输出通道模块，每个通道模块都带有独立的接线端子与状态指示结构，现场接线时可以直接将传感器的信号线、执行器的控制线压接后插入对应端子，不需要额外转接端子排。模块之间通过基座内置的总线接插件实现通讯与供电的连通，不需要在模块间额外飞线，既减少了柜内的接线工作量，也降低了人工接线带来的虚接、错接风险。单元的外壳采用阻燃级工程塑料材质，表面做了哑光抗静电处理，能够适应控制柜内长期积尘、存在轻微电磁干扰的工作环境，相邻模块之间设计有定位卡扣，堆叠安装后不会因为设备运行的振动出现错位松脱的情况。

　　在设计思路上，这套装配单元优先考虑了现场安装与运维的便捷性，整体结构完全适配标准35mmDIN导轨的安装尺寸，基座底部设计了弹性卡扣结构，安装时只需要将基座上沿卡在导轨上沿，向下按压即可完成卡扣锁止，拆卸时用一字螺丝刀撬动卡扣解锁片就能快速取下单元，不需要额外的紧固件。每个通道模块的插拔都设计了防呆结构，不同类型的输入、输出模块接口位置做了差异化的凸台定位，避免运维时插错模块类型导致的通道烧毁问题。接线端子部分采用了升降式压线结构，适配0.5-2.5平方毫米的多股铜芯线缆，压线螺丝做了防滑脱处理，拧到最大开度时也不会从端子座上脱落，避免现场安装时螺丝掉落进柜内引发的短路隐患。

　　从外形尺寸与安装边界来看，单组8通道输入模块的宽度约为12mm，深度方向从导轨安装面到模块前端面的距离为65mm，高度方向为90mm，多模块拼接后的总宽度可以根据实际点位数量灵活调整，安装时需要在模块上下两侧预留至少20mm的走线空间，方便线缆从模块上下两侧的走线槽引入接出。模块前端的状态指示灯位置做了内凹设计，既能够避免运维人员接线时误碰指示灯造成损坏，也能让指示灯的光线在柜内照明条件下清晰可见，方便快速判断通道的通断状态。单元的供电回路与信号回路在结构上做了物理隔离，供电接线端子布置在模块的最内侧，信号接线端子布置在外侧，避免强电串入信号回路导致的主控设备损坏。在实际选型搭配时，这类装配单元可以和同系列的通讯模块、电源模块拼接组成完整的分布式IO站，不需要额外的安装背板，整体占用的柜内安装空间远低于传统的端子排式接线结构，能够有效缩小控制柜的整体尺寸，降低设备的柜体制造成本。
