单轴机器人用紧凑型控制器结构设计

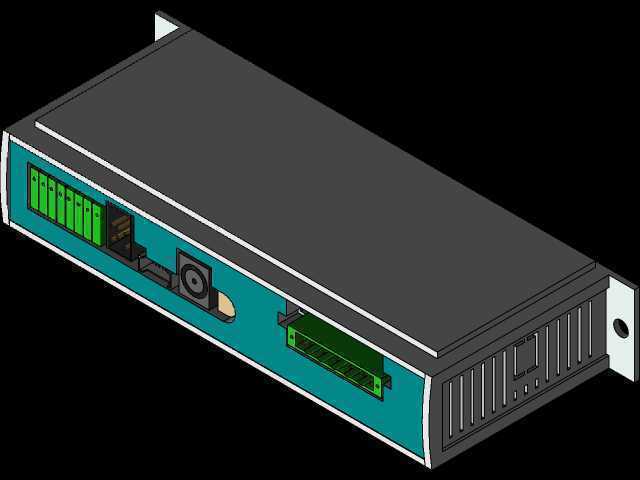

　　这款单轴机器人控制器的结构设计，首先围绕桌面级单轴执行单元的部署场景做了边界适配，日常在3C电子小件搬运、点胶工位进给、小型模组滑台的点位控制场景中，这类控制器不需要占据过大的安装空间，因此整体壳体采用了标准导轨兼容的长条形盒体结构，侧边预留的安装耳片可以直接适配DIN导轨卡扣安装，也支持通过螺丝直接固定在设备侧装板上，安装孔位的间距做了通用化匹配，能够兼容多数小型自动化设备的电控舱预留位。从接口布局来看，正面与侧部分别布置了动力输出接线端子、编码器信号接口、通讯端口与电源输入接口，所有接线端子都采用了带卡扣的绿色插拔式端子排，现场接线时不需要在狭小的电控舱内拧动多颗小螺丝，直接预压端子后插入即可锁定，维护更换时也能快速拔插，

　　减少设备停机接线的时间。壳体的散热设计没有采用额外的外置风扇，而是在壳体一侧做了一体化的冲压散热格栅，格栅的开槽方向顺着设备安装后的空气对流方向，控制器内部的驱动板发热元件直接贴合壳体金属内壁，通过壳体本身的金属材质传导热量，再通过散热格栅与周边空气完成热交换，这种无风扇设计既避免了风扇积尘带来的维护问题，也能在多粉尘的普通车间环境下降低故障概率，壳体接缝处做了错位止口结构，能够阻挡日常车间环境下的浮尘进入内部电路板区域，不需要达到高防护等级也能满足常规工业场景的使用需求。设计过程中对内部空间的排布做了多轮迭代，电源模块、驱动模块、信号处理模块分别做了分区隔离，强电走线与弱电信号走线在壳体内部预留了独立的走线槽位，

　　避免强电回路的电磁干扰影响编码器信号与通讯信号的传输稳定性，接口的位置排布也充分考虑了现场接线的操作空间，每个端子排外侧都预留了足够的手指操作空间，不会出现相邻接口接线时互相干涉的情况。壳体的边角都做了圆弧过渡处理，既避免了安装调试过程中尖锐边角划伤操作人员，也能在设备运输组装过程中减少磕碰掉漆的概率，前面板预留的状态指示灯位置对应内部电路板的灯珠，不需要额外导光件就能直接观察控制器的运行状态、报警状态与通讯状态，调试人员站在设备正面就能快速判断控制器的工作情况，不需要凑近查看细小的标识。从安装边界来看，这款控制器的整体厚度控制在常规薄型电控元件的尺寸范围内，安装后突出安装板的距离不会与周边的线槽、其他电气元件产生干涉，

　　壳体的材质选用了冷轧钢板表面喷塑，兼顾结构强度与电磁屏蔽效果，能够阻挡周边设备的电磁干扰，同时也避免自身驱动电路的电磁辐射影响周边的传感器等敏感元件。在实际的单轴机器人应用场景中，这类控制器往往需要和上位机PLC或者触摸屏做通讯，因此侧面的通讯接口位置做了下沉式设计，通讯线插入后接头不会突出壳体过多，关闭电控舱门时不会挤压到通讯线缆，电源接口处预留了保险丝座的安装位，外部不需要额外搭配保险丝端子，直接在控制器上就能完成过流保护的更换，进一步简化了外部电控回路的设计。
