接触器压装自动化机架设备结构设计

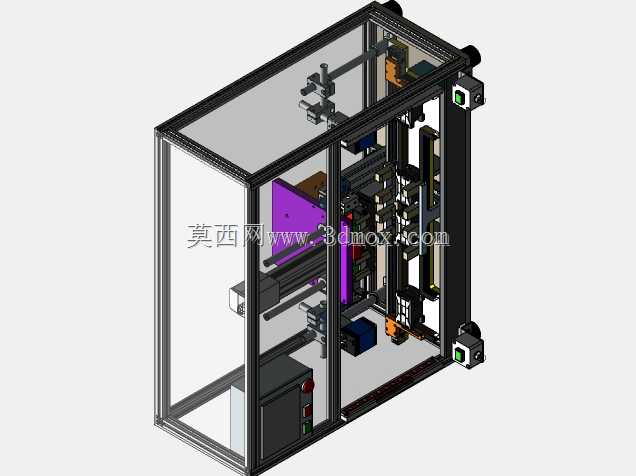

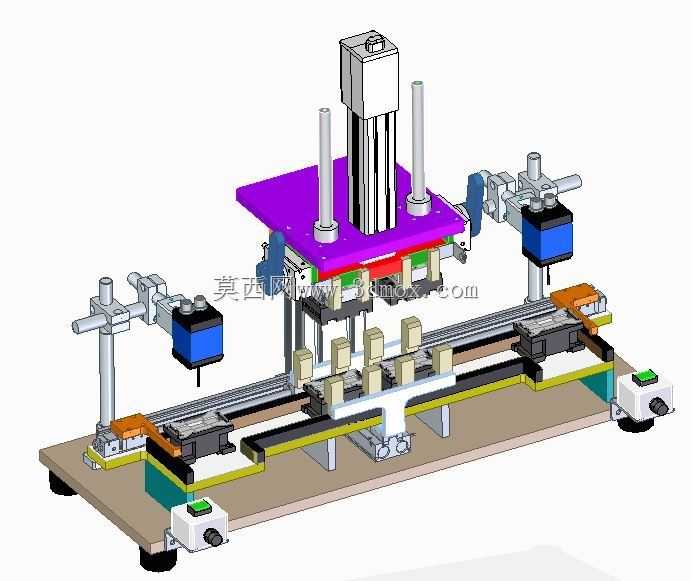

该设备面向低压电气元件生产车间的接触器成品装配工序，主要应用于接触器核心组件的自动化压装作业场景，可适配小到中型交流接触器的总成装配流程，替代传统人工逐件压装的作业模式，适配离散型电气制造车间的柔性产线布局，可嵌入现有接触器装配流水线作为核心压装工位使用，也可作为独立工位完成单工序压装作业。设备整体采用工业铝型材搭建封闭式防护机架，外围搭配透明亚克力防护门板，既能够观察内部作业状态，也可避免压装过程中零件飞溅造成安全隐患，机架侧边集成操作按钮与状态指示灯，方便作业人员进行启停操作与设备状态快速识别。内部布局采用分层式设计，上层布置压装执行模组与零件定位夹具，中层设置多工位移载机构，可完成待压装工件的自动上料、工位转移、压装定位、成品下料的全流程动作，下层预留电气元件安装空间，用于布置控制元件、动力气源处理组件与接线端子排，整体走线沿铝型材内置槽道布置，避免管线外露造成的干涉与安全隐患。设计过程中优先考虑压装作业的精度稳定性，压装工位采用导向柱配合直线导轨的结构，保证压头下行过程的同轴度，避免压装偏斜造成接触器壳体破损或触点错位，移载机构采用可调行程设计，可通过调整夹具位置适配不同规格尺寸的接触器工件，无需更换整套夹具即可完成多型号产品的快速换产。设备的安装边界预留了足够的维护操作空间，机架后侧设置可开启的检修门，方便后期对内部模组、气动元件与线路进行维护保养，底部配置可调脚杯与脚轮，既可以在安装时调整设备水平度，也方便产线调整时的设备移位。压装工位的压力与行程可根据不同接触器的装配工艺要求进行调整，配合到位检测传感器，可实时反馈压装状态，避免漏压、过压的不良品流出，设备整体的作业节拍可匹配上下游工位的生产速度，实现接触器装配过程的连续化作业，降低人工操作的劳动强度，同时提升压装工序的一致性与产品合格率，减少人工操作带来的装配误差。
