多规格梯形引线螺母传动组件设计

梯形引线螺母是直线传动系统中承担运动转换、载荷传递的核心基础配件，广泛应用于各类需要将旋转运动转化为直线往复运动的工业设备场景中，常见于3D打印设备进给轴、小型自动化滑台、检测设备位移调节机构、印刷设备对位组件、轻工机械送料机构等对传动平稳性、定位精度有稳定要求的场合，相比普通三角螺纹螺母，梯形螺纹的牙型角设计具备更高的传动效率与更强的轴向承载能力，同时具备良好的自锁性能，可在无额外制动结构的场景下维持位置稳定性，避免负载滑移带来的设备故障或精度偏差。

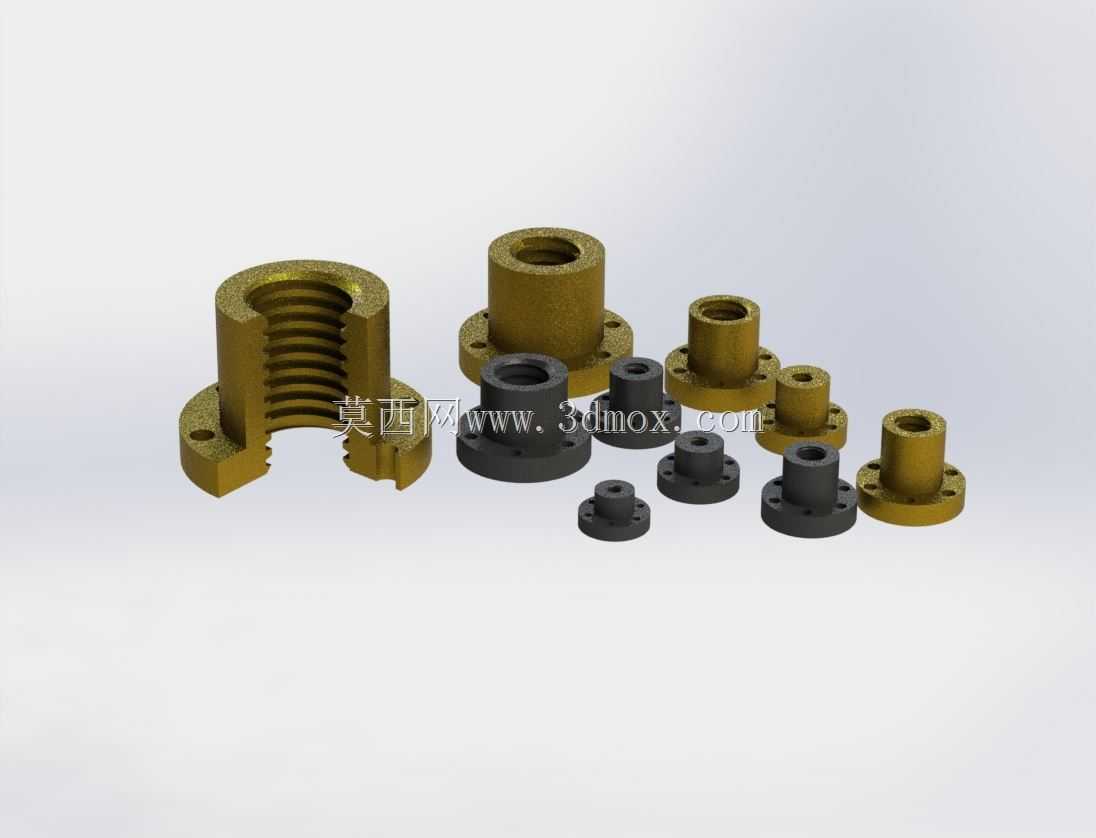

本次设计的梯形引线螺母组件覆盖多尺寸规格，分别采用黄铜与工程塑料两种材质适配不同工况需求：黄铜材质螺母具备优异的耐磨性能与自润滑特性，摩擦系数低、传动阻尼小，可承受更高的轴向载荷，适用于频繁往复运动、负载较大的工业传动场景，长期运行磨损量小，能长期维持传动精度，降低设备维护频次；工程塑料材质螺母重量轻、运行噪音低、耐腐蚀性强，且具备免润滑的使用特性，适用于轻载、对噪音控制有要求、或存在弱腐蚀环境的民用、办公类小型设备场景，可有效降低设备整体重量与运行噪音，适配消费级设备的使用需求。

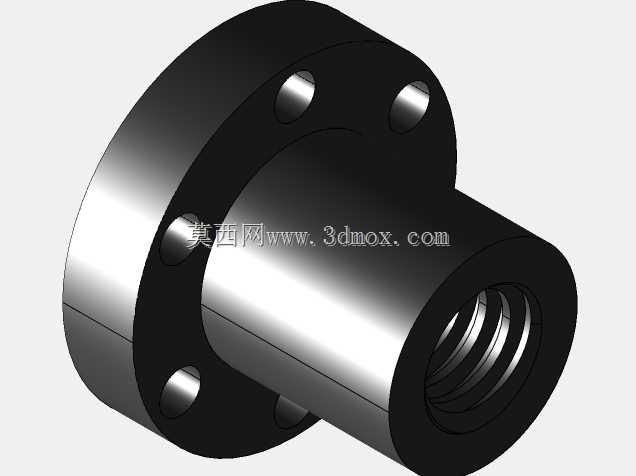

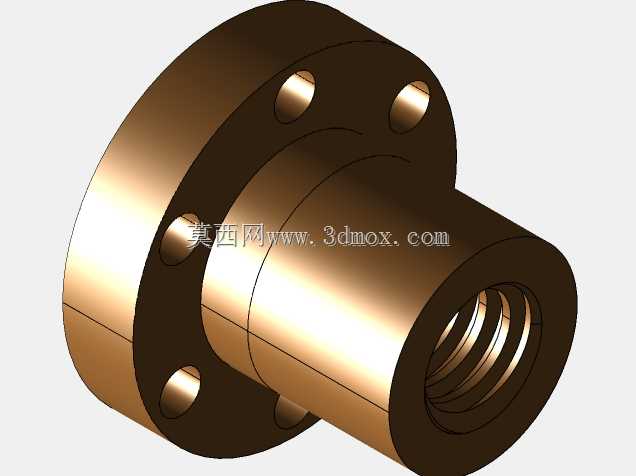

设计过程中针对不同安装场景做了适配性结构优化，所有规格螺母均采用带法兰安装边的结构形式，法兰边上预留均匀分布的安装沉孔，可直接通过螺栓将螺母固定在设备运动滑台或负载安装座上，无需额外设计螺母夹持固定结构，大幅降低配套设备的结构设计复杂度，同时法兰面与安装面的大接触面积可有效分散承载压力，避免长期受力导致的安装面变形，提升连接可靠性。螺母内螺纹严格遵循梯形螺纹通用牙型标准设计，牙面粗糙度经过优化处理，可与对应规格的梯形丝杠实现顺畅配合，无卡滞、旷量问题，传动过程中运动平稳无爬行，可满足不同精度等级的位移调节需求。

安装边界设计上覆盖了从小型微型设备到中型传动机构的常用尺寸区间，不同规格的螺母总高度、法兰直径、安装孔位间距均做了梯度化设计，可直接替换同规格的标准梯形引线螺母，无需对原有设备结构做改造，适配性极强。针对不同材质的特性，黄铜款螺母设计了更厚的牙型壁厚，提升重载下的结构强度，塑料款螺母在法兰与主体衔接位置做了加强筋过渡，避免安装锁紧时出现应力开裂问题，同时两款材质的螺母都做了安装孔位的同轴度优化，保证安装后螺母与丝杠的同轴度偏差控制在合理范围内，减少偏载带来的异常磨损，延长整套传动副的使用寿命。在实际设备装配中，该系列螺母可根据负载大小、运行速度、使用环境灵活选型，无需额外定制加工，可有效缩短设备研发与装配周期，降低生产制造成本。
